iSurfa-360 Misuratore di rugosità superficiale

Funzione del prodotto：

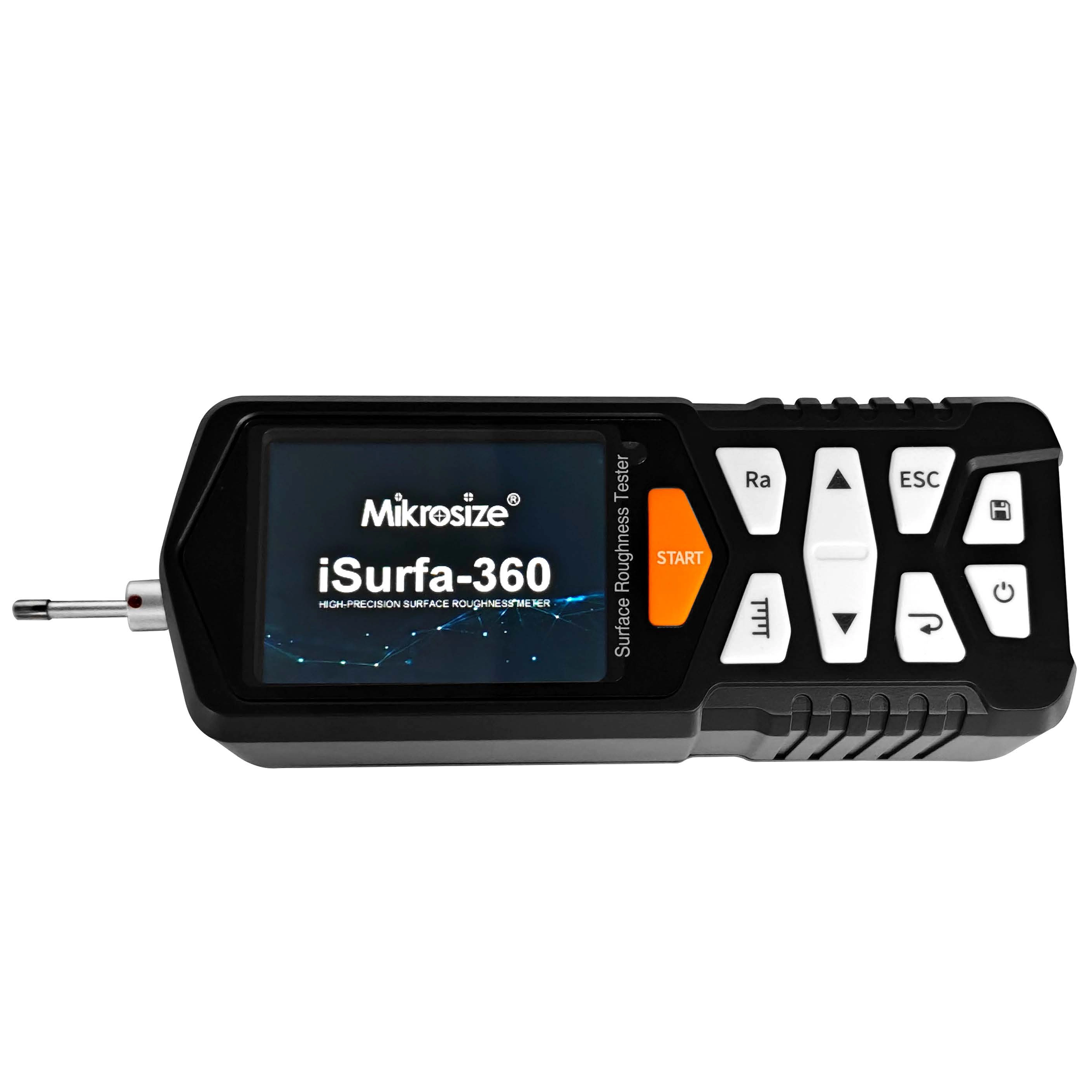

lLa portabilità e l'adattabilità ambientale sono forti: il design del palmare è di piccole dimensioni (141×55×40 mm) e pesa circa 400 g. È adatto a vari scenari come officine e laboratori e può funzionare stabilmente in un ambiente compreso tra -20 ℃ e 40 ℃.
lEccellenti prestazioni di misurazione: ampio intervallo di 160 μm, risoluzione massima dell'asse Z 0,001 μm, errore di indicazione ± (5 nm + 0,1 A), variazione di indicazione ≤ 3%, precisione affidabile;

lAmpia compatibilità con parametri e standard: include parametri di base come Ra e Rz, nonché parametri avanzati come RPc e Rk. Compatibile con numerosi standard nazionali tra cui ISO, ANSI, DIN e JIS, soddisfacendo diversi requisiti di misurazione.

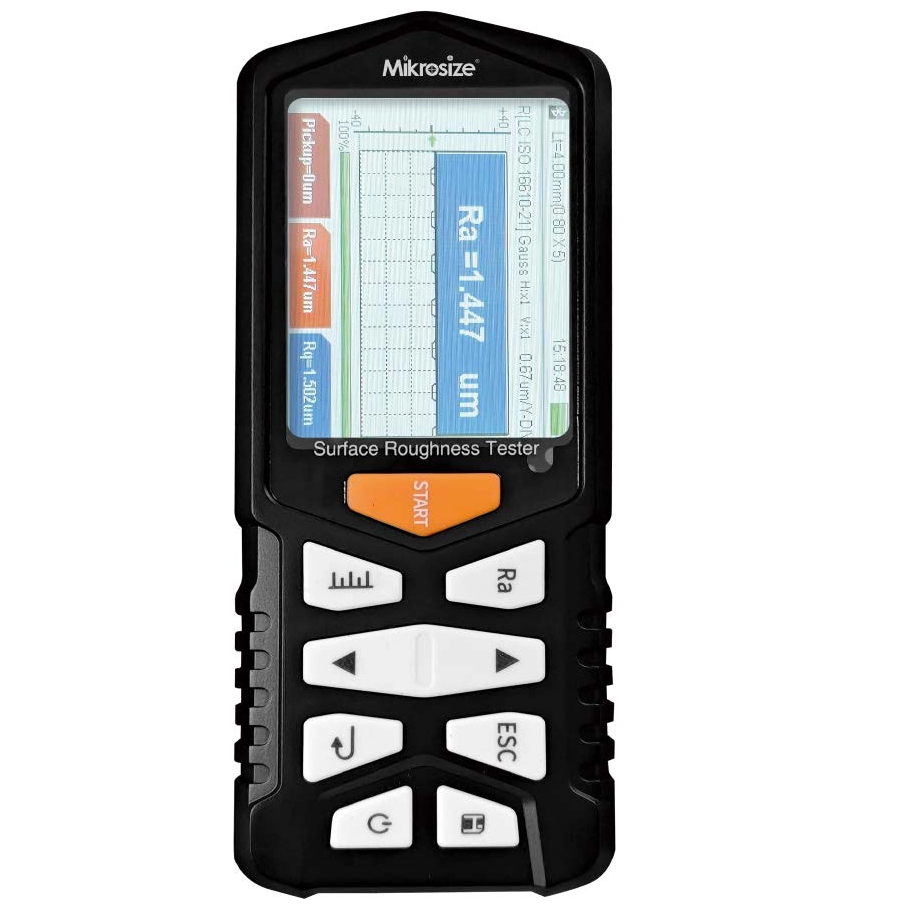

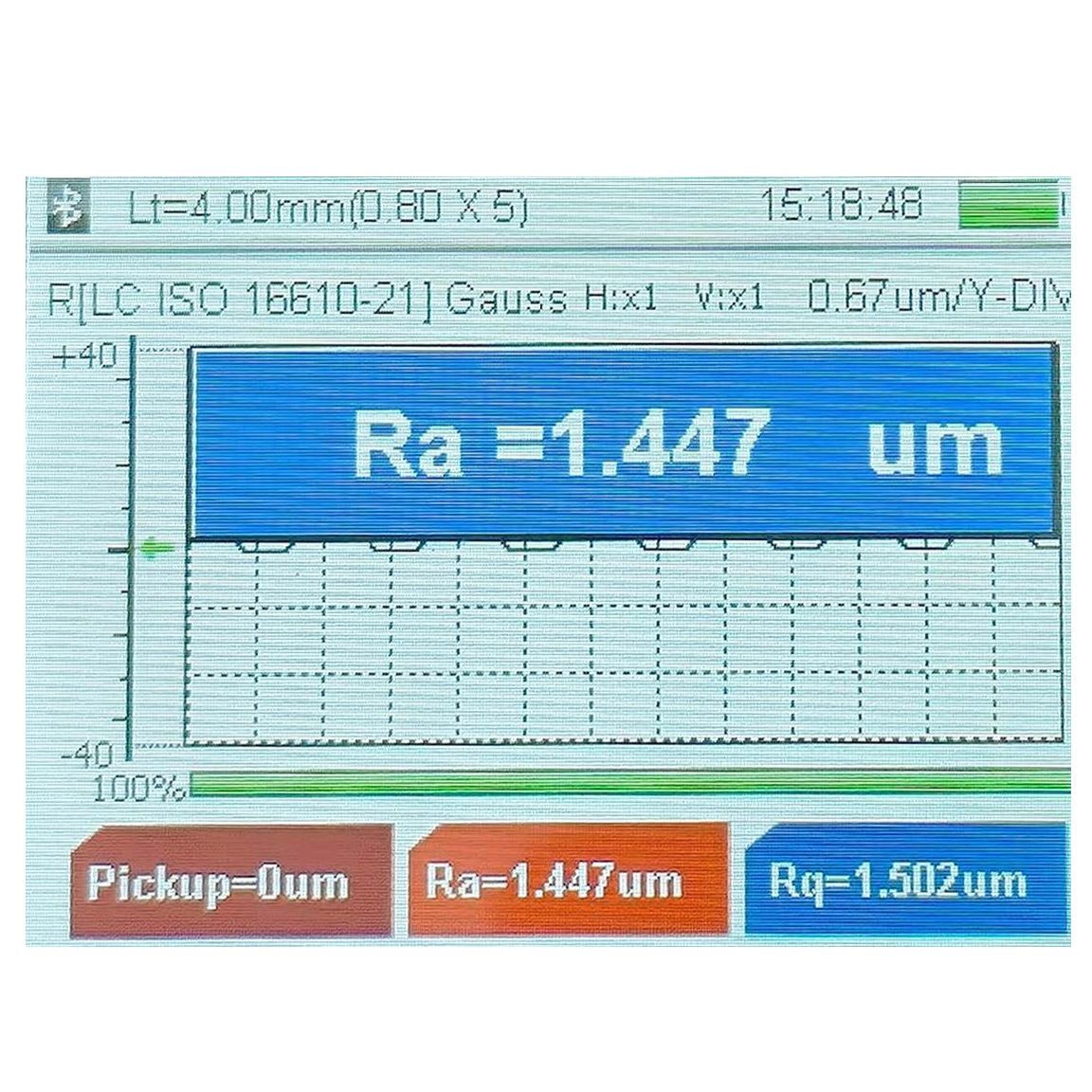

lFunzionamento e visualizzazione semplici: lo schermo OLED 128×64 mostra tutti i parametri e la grafica. Le definizioni chiave sono chiare. Supporta il passaggio dal cinese all'inglese. Può entrare automaticamente in modalità sospensione e spegnersi per risparmiare energia.

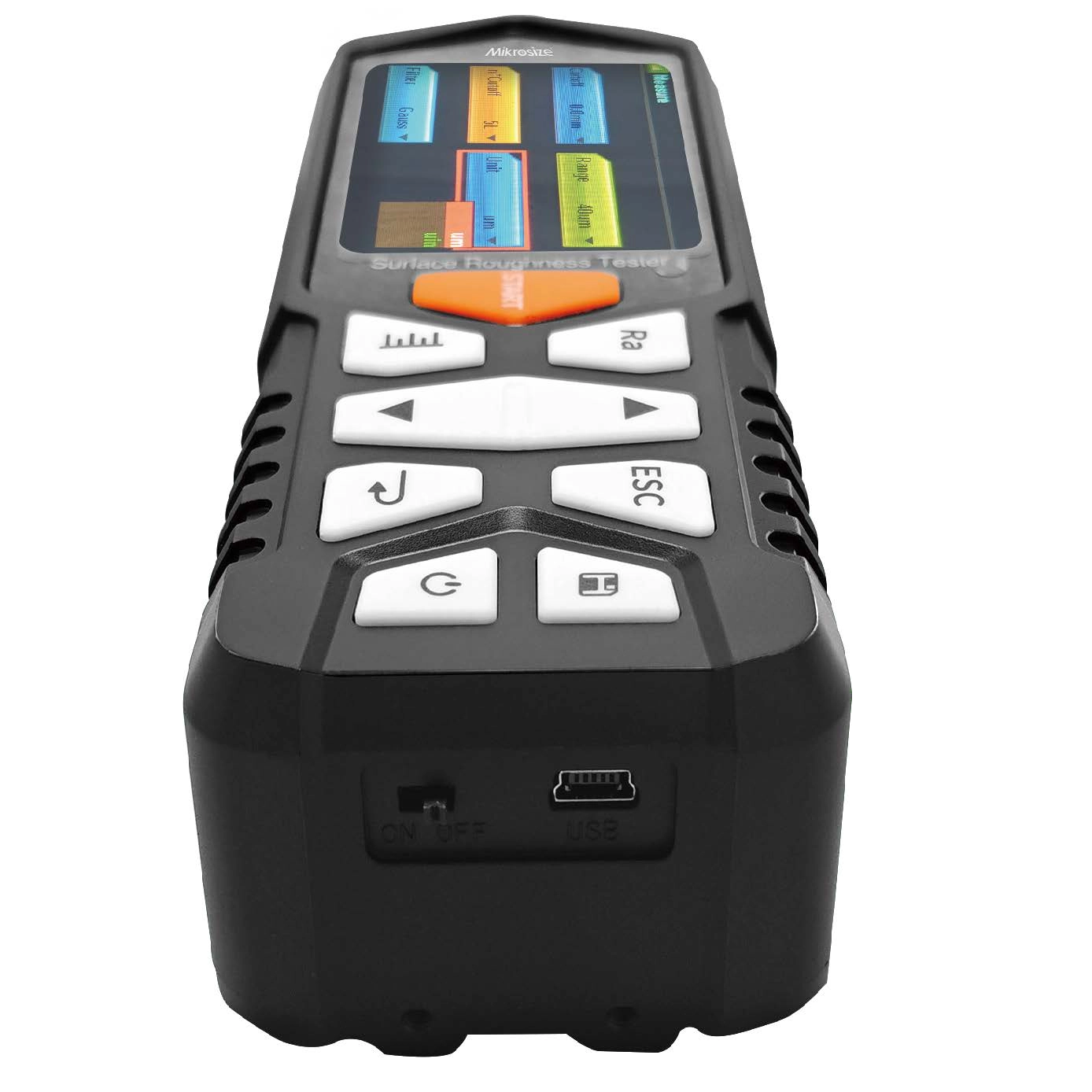

lLa lunga durata della batteria e la capacità di archiviazione sono eccellenti: la batteria al litio integrata può fornire fino a 20 ore di alimentazione, supporta la ricarica USB e può memorizzare 100 set di dati grezzi e forme d'onda, con registrazione dell'orologio in tempo reale.

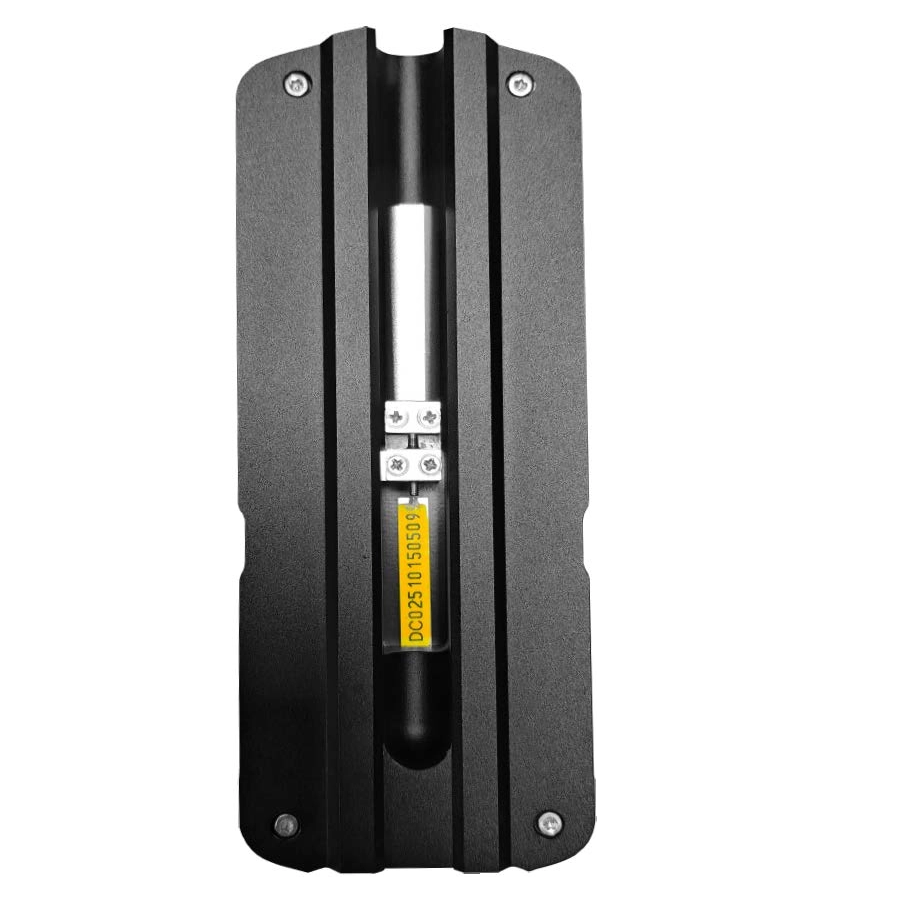

lFunzionalità estese e durata: l'alloggiamento interamente in metallo è robusto e può essere collegato a computer/stampanti. Sono disponibili superfici curve opzionali, piccoli fori e altri sensori specializzati e piattaforme di misurazione, che lo rendono adatto a scenari di misurazione complessi.

Applicazione del prodotto：

lProve di routine in officine e laboratori: applicabili alle stazioni di calibrazione e ai laboratori delle officine, utilizzate per misurare la rugosità superficiale di varie parti lavorate;
lMisurazione di superfici speciali: dotato di sensori per superfici curve, piccoli fori e scanalature profonde, per misurare la rugosità di superfici speciali come superfici curve, piccoli fori e scanalature profonde.
lRilevamento mobile in loco: il design del palmare è portatile e adatto all'ambiente del sito di produzione e soddisfa i requisiti per la misurazione mobile.
lMisurazione ad alta precisione nella sala di misura: con un piccolo errore di indicazione e una bassa variabilità, consente il rilevamento della rugosità ad alta precisione nella sala di misura.
lAnalisi approfondita dei dati della macchina PC: utilizzando un software dedicato per macchine PC, caricare i dati, analizzare le forme d'onda ed elaborare le informazioni di misurazione;
lOutput in tempo reale dei risultati in loco: la stampante può stampare tutti i parametri o parametri specifici, consentendo l'acquisizione e la registrazione rapida dei risultati di misurazione.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Specifiche tecniche ：

Nome		Specifiche
Misura allineare	Asse Z (Verticale)	160μm
	Asse X (Orizzontale)	17,5 mm
Rapporto di risoluzione	Asse Z (Verticale)	0.01μm/±20μm
		0.02μm/±40μm
		0.04μm/±80μm
Misura progetto	Parametro	Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPC、Rk、Rpk、Rvk、Mr1、Mr2
	Standard	norma internazionale ISO 4287; ANSI B46.1 norma americana; Norma tedesca DIN 4768; Norma giapponese JIS B601
	Grafica	Supporta curva di velocità, rugosità, contorno originale, filtraggio forma d'onda
Filtro		RC,PC-RC,Gauss,DP
Lunghezza di campionamento ( l r)		0,25,0,8,2,5 mm
Lunghezza della valutazione （ l n ）		L n= l r×n n=1~5
Sensore	Principio di misurazione	Induttore differenziale di tipo dislocante
	Perno di contatto	Diamante naturale, con un angolo del cono di 90 gradi e un di 5 micron raggio della punta
	Misurazione della forza	<4 minuti
	Testa guida	Lega dura, raggio di scorrimento 40mm
	Velocità di scorrimento	lr =0,25, Vt=0,135 mm/s
		lr =0,8, Vt=0. 5mm/s
		lr =2. 5, Vt=1mm/s
		Ritorno, Vt=1mm/s
	Precisione indicativa	0,001um
Errore di indicazione		±(5 nm + 0,1 A) R: Valore standard di Ra per i parametri del modello multilinea
Variazione dell'indicazione		Non più del 3%
Resto del contorno		Non più di 0,010 micrometri
Alimentazione elettrica		Batteria ricaricabile agli ioni di litio incorporata, caricata da un caricabatterie DC5V, 800mA
Dimensioni della forma		141×55×40 mm
Peso		Circa 400 grammi
Ambiente di lavoro		Temperatura: -20℃ ~ 40℃ Umidità: <90% RH
Ambiente di stoccaggio e trasporto		Temperatura: -40℃ ~ 60℃ Umidità: <90% RH
Accessori opzionali		Sensore di superficie, sensore a foro piccolo, sensore a scanalatura profonda, asta di prolunga, asta adattatore, micro stampante, misura 200mm piattaforma, piattaforma di misurazione in marmo da 300 mm

Consegna standard ：

Nome	Qty
Unità principale dello strumento di misurazione della rugosità	1pc
Sensore di rugosità	1pc
Staffa di supporto regolabile in altezza	1pc
Copertura protettiva del sensore	1pc
Blocco test di calibrazione	1pc
Testare il supporto del blocco	1pc
Caricatore	1pc
Cavo di ricarica USB	1pc
Cacciavite	1pc
Manuale dell'utente	1pc
Certificato di conformità	1pc
Carta di garanzia	1pc
Scatola degli strumenti	1pc

Consegna opzionale:

Consegna opzionale	Stampante termica
	Sensore di superficie
	Sensore per scanalature profonde
	Sensore a foro piccolo

Tabella consigliata delle lunghezze di campionamento :

Ra(μm)	Rz(μm)	Lunghezza di campionamento λc(mm)
>5~10	>20~40	2.5
>2,5~5	>10~20	2.5
>1,25~2,5	>6,3~10	0.8
>0,63~1,25	>3,2~6,3
>0,32~0,63	>1,6~3,2
>0,25~0,32	>1,25~1,6	0.25
>0,20~0,25	>1,0~1,25
>0,16~0,20	>0,8~1,0
>0,125~0,16	>0,63~0,8
>0,1~0,125	>0,5~0,63
>0,08~0,1	>0,4~0,5
>0,063~0,08	>0,32~0,4
>0,05~0,063	>0,25~0,32
>0,04~0,05	>0,2~0,25
>0,032~0,04	>0,16~0,2
>0,025~0,032	>0,125~0,16
>0,02~0,025	>0,1~0,125
