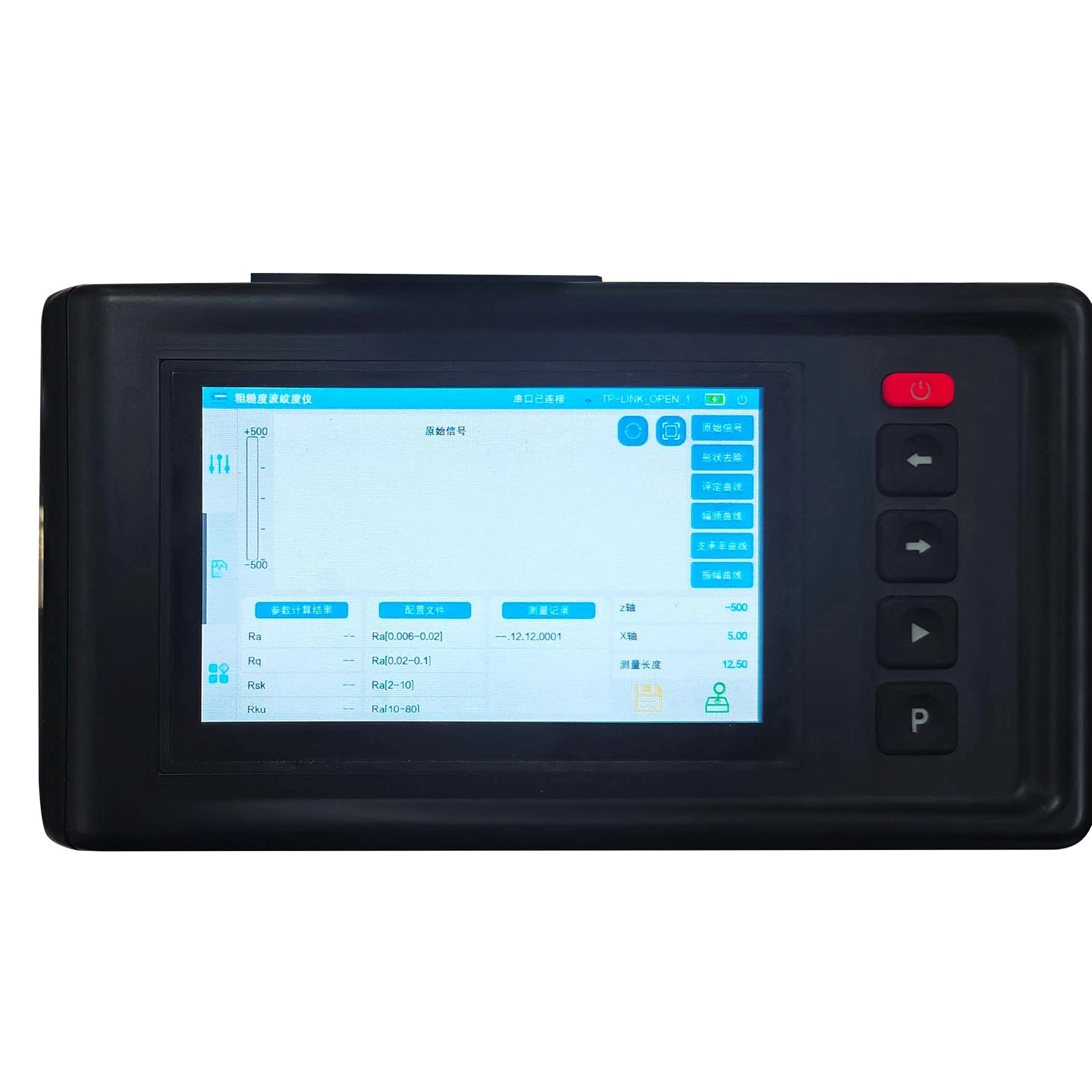

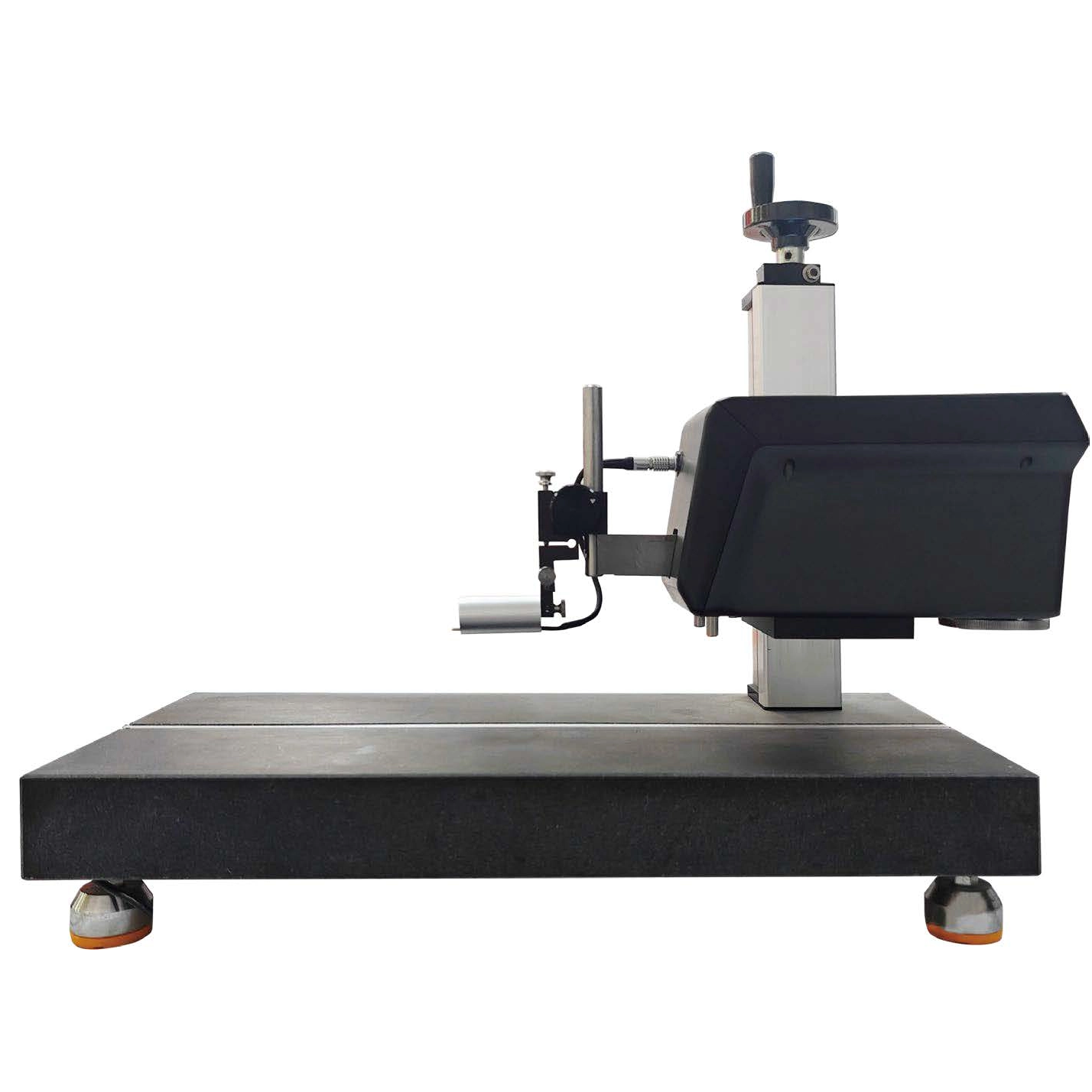

Tester di rugosità e ondulazione iSurfa-300

Caratteristiche:
●Binario di guida a corsa ampia ad alta precisione, lunghezza fino a 50 mm.
●Portata del sensore ± 500 μm

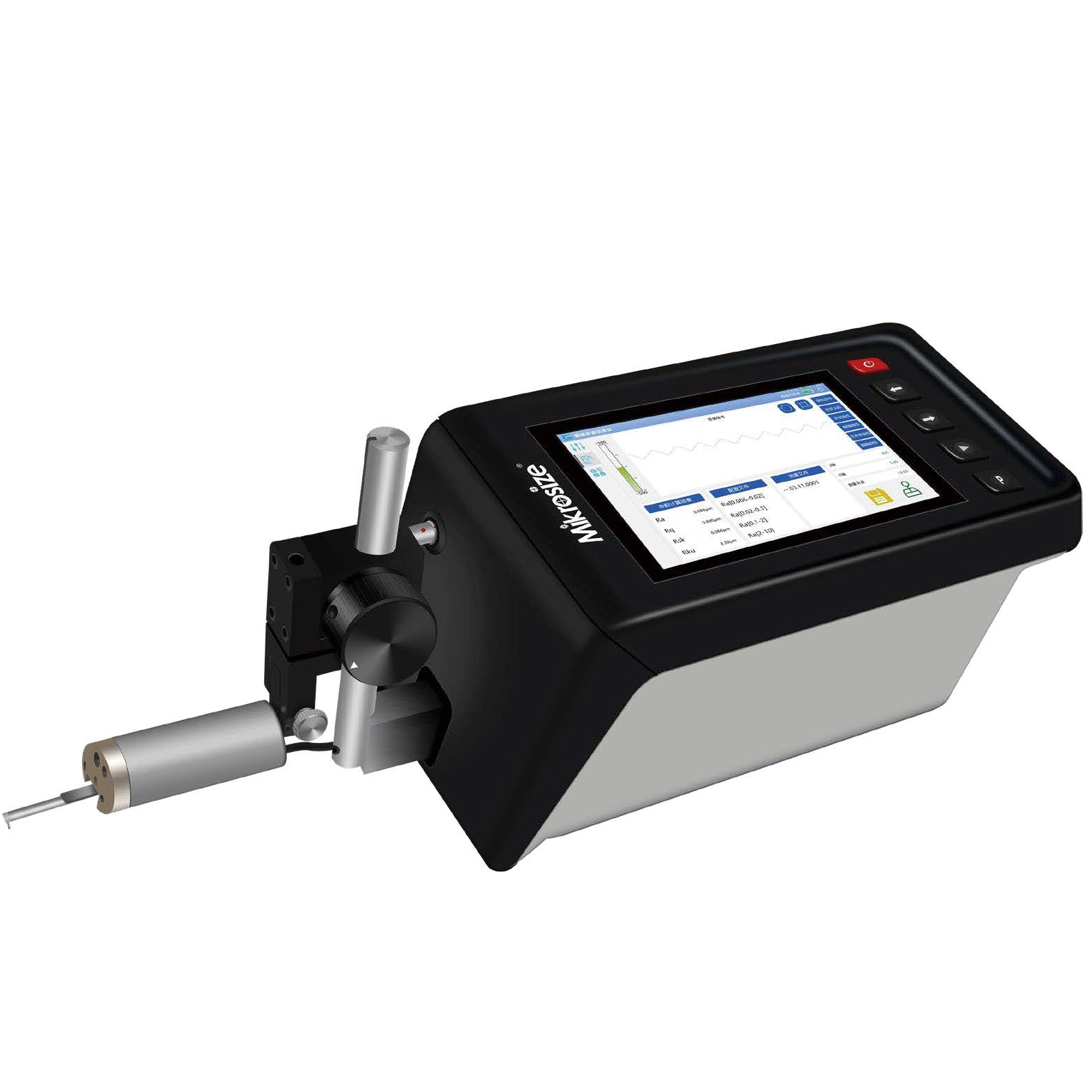

●La macchina tutto in uno è comoda da trasportare e comoda da usare
●I parametri sono completi, inclusi 5 tipi di misurazione e una varietà di standard nazionali
●Misurazione senza slittamento per un feedback più realistico sulla morfologia delle superfici lavorate
●Lo stilo può essere sostituito direttamente e l'operazione di sostituzione è conveniente e può realizzare la misurazione in diverse scene.

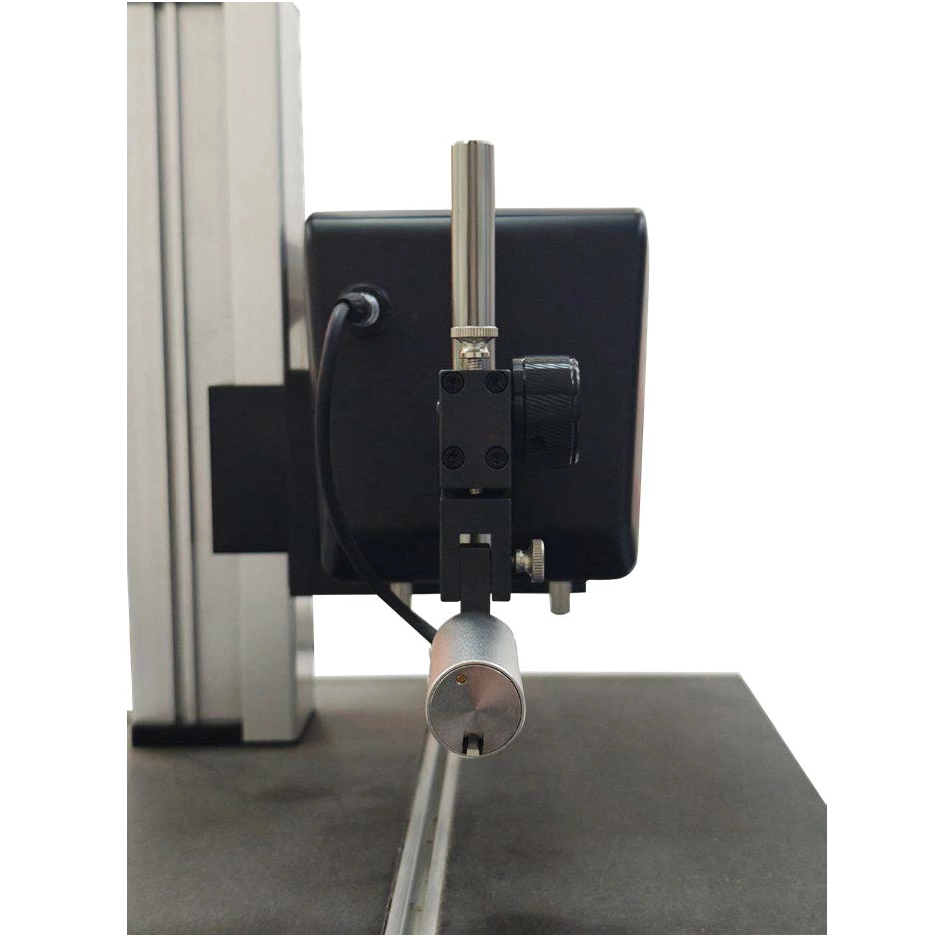

● Il sensore può essere cambiato verticalmente o nella stessa direzione con la guida guida a piacimento, quindi la misurazione delle scanalature profonde può essere effettuata di lato senza essere limitata dalla profondità dello stilo e della scanalatura
● Sistema metrico e imperiale disponibile
● Interfaccia cinese e interfaccia inglese disponibili
● L'archiviazione dei dati è conveniente e può essere memorizzata direttamente nella memoria integrata della macchina
● L'algoritmo di analisi, inclusi più metodi di filtro, può essere abbinato a volontà per soddisfare i requisiti
● Supporta la calibrazione multipla automatica dei blocchi standard, in modo che l'errore di calibrazione sia notevolmente ridotto
● Poiché ci sono molte funzioni e vantaggi, non sono elencati qui uno per uno. Per i dettagli, consultare le funzioni e le operazioni del capitolo 4.
Stato di disponibilità:
Quantità:

Descrizione del prodotto

Dati tecnici

Modello

SSR300

Allineare

X

direzione

30 mm

Z

direzione

±500μm

Risoluzione

X

direzione

0,0016μm/±50μm -0,016μm/±500μm

Autista

Rettilineità

1μm/30mm

A

n

a

l

y

s

i

s


a

l

g

o

r

i

t

h

m

Norma corrispondente

JIS-82、JIS-87、JIS-94、JIS-01、JIS-13、ISO-84、ISO-97、DIN-90、ASME-95、GB-14

P

a

r

ame

t

e

r

s

Rugosità

profilo

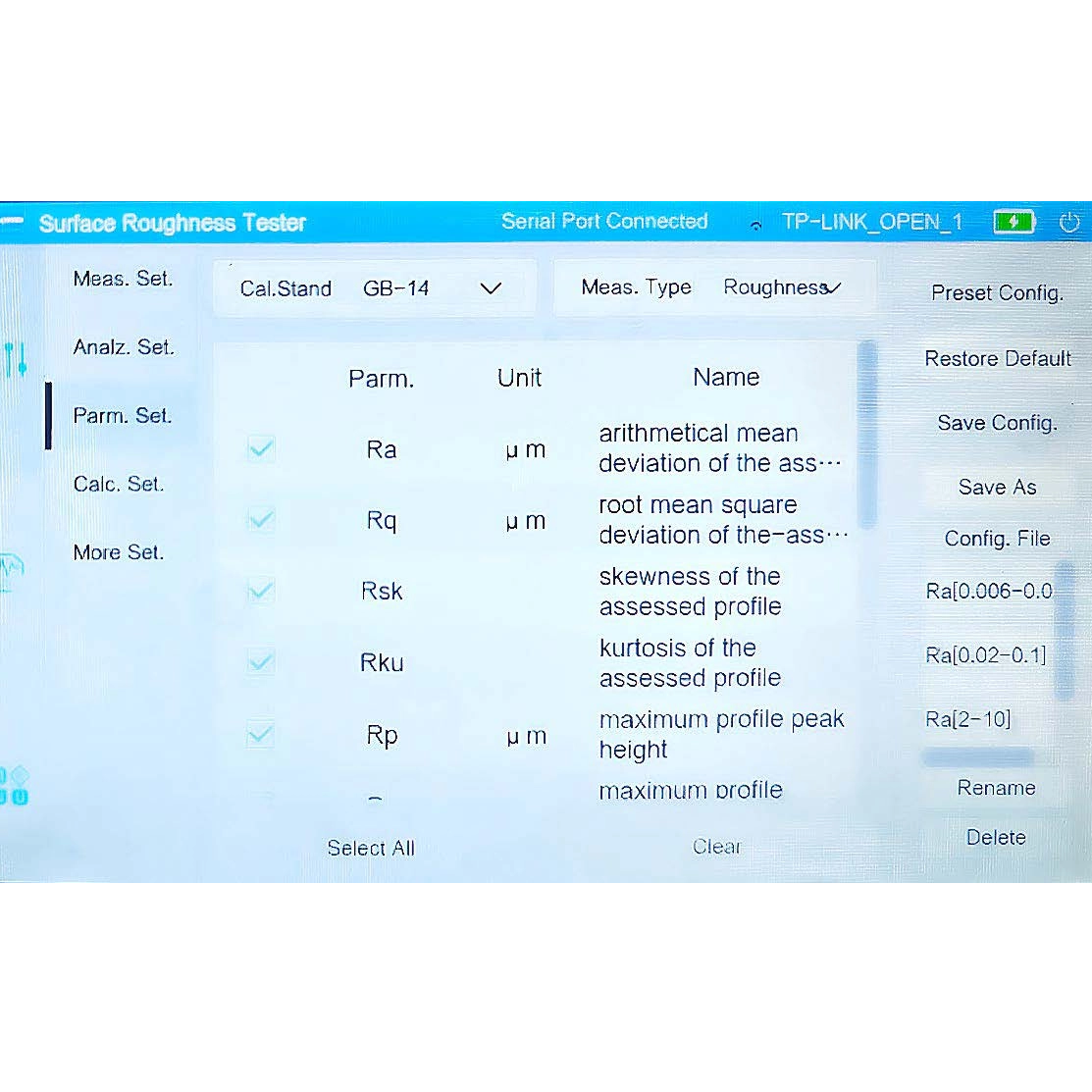

Ra75, Rq, Rp, Rv, Rc, Rt, S, R3z, PPI, Ra, Rsk, Rku, Ry, Sm, RΔa, RΔq, Rz, Pc, Rλa, Rλq, lr, RSm, Rz94 、RPc、RS、 Rz.I、Rpm、HSC

Ondulazione

profilo

WCA、WCC-q、WCC-p、WCC-v、WCC-m、WCC-Sm、WCA、WC-q、WC-p、WC-v、WCM、WC-Sm、WC-t、Wa、Wq、 Wsk、Wku、Wp、Wv、Wz、Wc、Wt、WSm、WΔq、WPc

Profilo primario

Rsk、Rku、Rmax、Sm、Δa、Δq、Rz、λa、λq、lr、TILT A、AVH、Hmax、Hmin、AREA、Rz.J、Pa、Pq、Psk、Pku、Pp、Pv、Pc.I 、Pt、PSm、PΔq、PPc、Pc

Curva di Abbott

Rk、Rpk、Rvk、Mr1、Mr2、V0、K、A1、A2

Motivo

NCRX、AR、R、Rx、NR、CPM、SR、SAR、AW、W、Wx、Wte、NW、SW、SAW、Rke、Rpke、Rvke、Mr1、Mr2、V0、K

Curva di valutazione

Profilo di rugosità, Profilo di ondulazione, Profilo primario, Curva di Abbott, Motivo

Curva caratteristica

Curva di Abbott (Rmr(c)、Rmr2(c)、Rδc(c)、tp(c)、tp2(c)、Htp(c))、Curva di analisi della frequenza di ampiezza、curva di distribuzione dell'ampiezza

Rimuovi modulo

globale, prima metà, seconda metà, centro, 2 punti, curva

Tipo di filtro

Gaussiano, FFT, PC, DP, 2RC

Filtro

onda

lunghezza

λs

0、2.5、8、25μm

λc

0,08, 0,25, 0,8, 2,5, 8 mm

λf

0,8、2,5、8、25 mm

Durata della valutazione

Lunghezza di campionamento × numero di campioni (la lunghezza di campionamento ha la modalità standard e la modalità personalizzata)

Velocità di misurazione

0,05 mm/s、0,10 mm/s、0,50 mm/s、1,00 mm/s、2,00 mm/s

Velocità di ritorno

0,05 mm/s、0,10 mm/s、0,50 mm/s、1,00 mm/s、2,00 mm/s

S

E

N

S

O

r

Modalità

Tipo universale standard

Modalità sensore

Induttanza differenziale

Allineare

±500μm

Stilo

Diamante 5μmR 90°

Forza di contatto

Dello stilo

7,5 mN (regolabile)

O

P

E

R

A

T

O

r

Parte di visualizzazione

Touchscreen IPS a colori da 10 pollici

Uscita dati

Stampa PDF/WIFI

Lingua corrispondente

Cinese/inglese

Dimensioni e qualità

Alimentazione elettrica

CA220V±10%      Batteria ricaricabile incorporata (ricarica adattatore CA) Tempo di ricarica 3 ore

Consumo energetico

Circa 30VA

Qualità

Peso a secco 3Kg     Confezione da 10Kg inclusa

Impostazione della dimensione

Attuatore  350(L)×116(L)×146(A)
