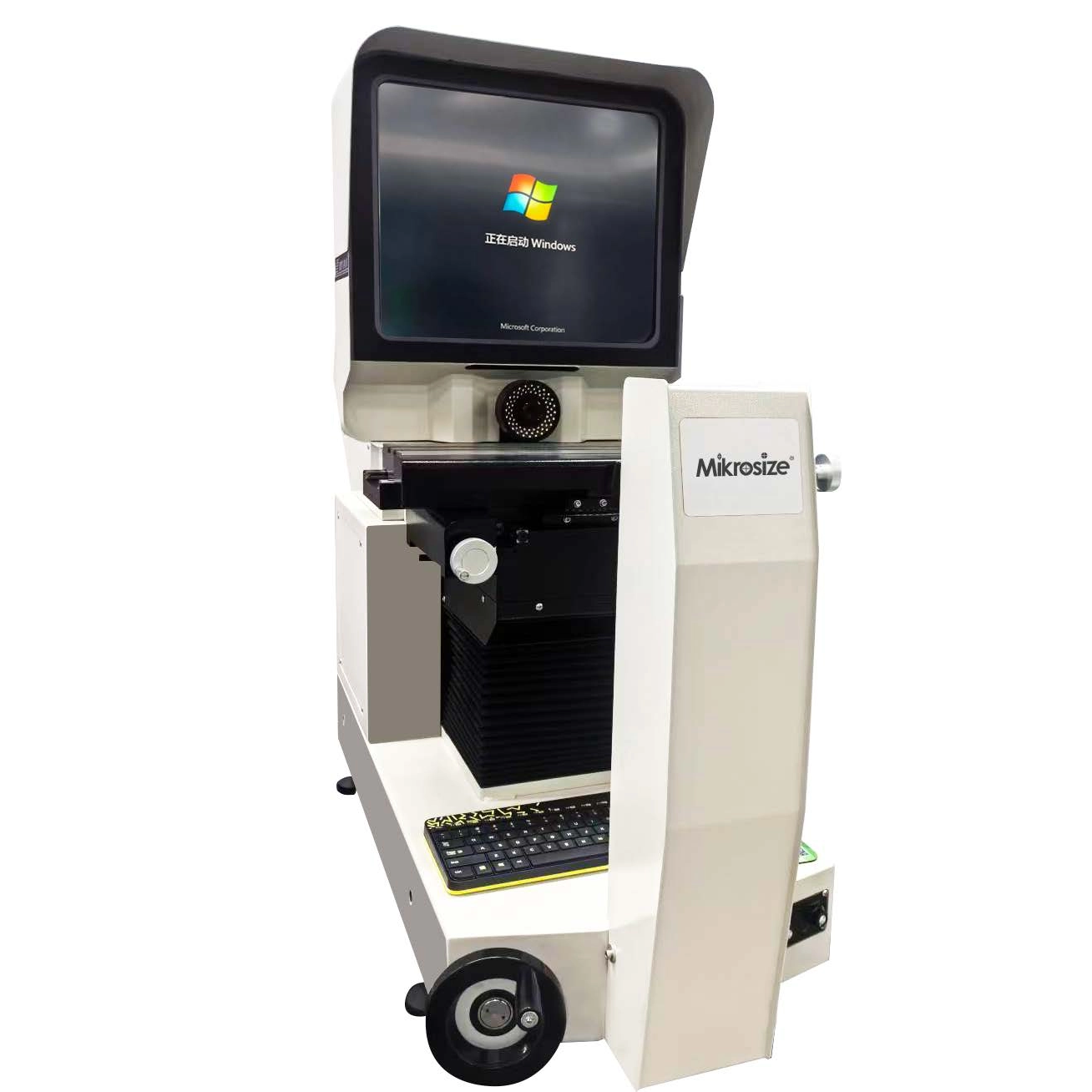

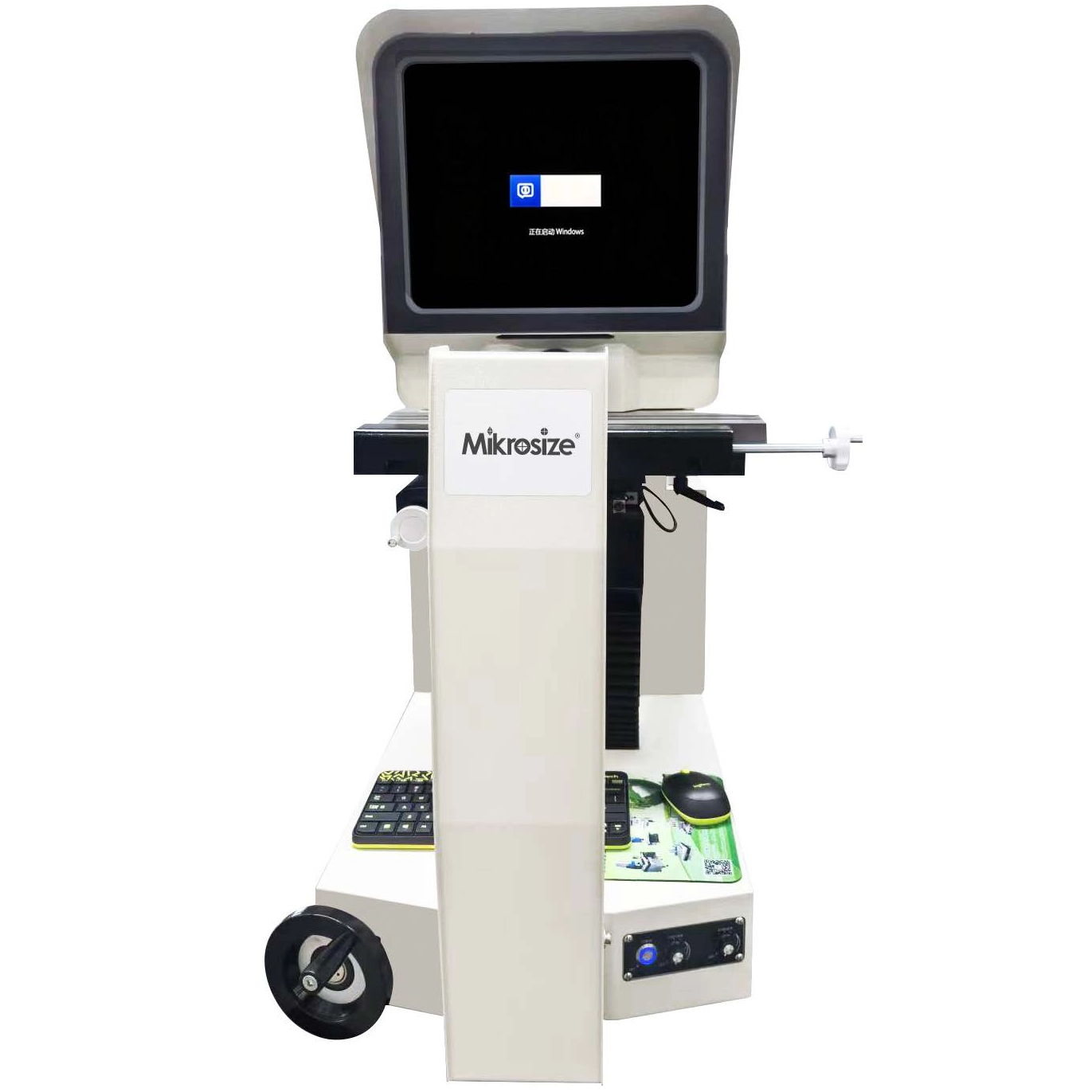

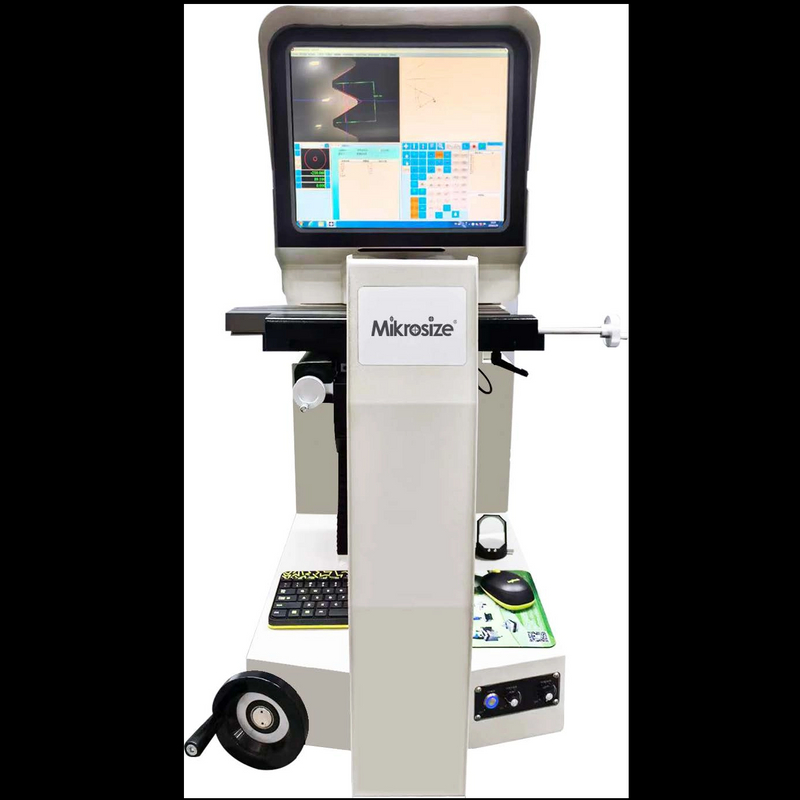

Videoproiettore orizzontale HVP-3015

Funzione del prodotto ：
lStruttura solida, ampio touch screen LCD e software avanzato.
lOttica di alta qualità per immagini nitide e chiare.
lEccellente ripetibilità.
lIlluminazione led regolabile.
lTelecamera ccd industriale ad alta risoluzione.
lObiettivo modificabile nell'intervallo di ingrandimento 20-120x.
lInterfaccia utente facile da usare.
lPrecisione 0,005 mm.
lFunzionalità avanzate come la misurazione rapida del correlativo.
lParametri delle conicità degli ingranaggi.
lFunzione estesa di stampa, salvataggio ed esportazione dei dati.
lOutput di report Excel o txt, input o output DXF.

Applicazione del prodotto ：

lMacchine di misurazione video, microscopi di misurazione e altri sistemi di misurazione della visione, ecc.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Specifiche tecniche ：

Specifiche tecniche	HMV-3015	HMV-3020
(XY/Z) Campo di misura (mm)	300x150x150	300x125×200
Dimensione macchina (mm)	650x800x1600
Modalità operativa	Manuale
Ingrandimento	20-120X
Dimensione dello schermo	Monitor da 19' (HV) o monitor LED touch da 19' (HTV)
Campo di lavoro dell'obiettivo	95 mm
Risoluzione degli assi X,Y	1um
Precisione	≤(3+L/200)um
Ripetibilità	5um
Software di misurazione	Misurazione rapida 2.0
Telecamera CCD a colori	430.000 pixel
Ambiente adatto	Officina e sala metrologica
Capacità di carico dello stadio	15Kg

Consegna standard ：

Nome	Qty
Software di misurazione	1 set
Telecamera CCD a colori (MC1 (430.000 pixel))	1 PC
Obiettivo zoom Obiettivo zoom generale (0,7~4,5x)	1 PC
Scheda acquisizione visione 7130 (VC1)	1 PC
Sorgente luminosa a LED orientabile di base	1 PC

Consegna opzionale:

Categoria accessori	Modello/Specifica
Aggiornamento della fotocamera	MC2 (480TVL, 0,1Lux/F1,2)
Aggiornamento della fotocamera	MC3 (480TVL, rapporto S/N 57dB)
Aggiornamento dell'obiettivo zoom	Obiettivo zoom Navitar con clic (0,7~4,5x)
	Obiettivo zoom coassiale (0,7~4,5x)
	Obiettivo zoom motorizzato (0,7~4,5x)
Accessori per lenti	Obiettivo regolabile 0,5x
	2 obiettivi regolabili
	Adattatore CCD 0,5x
	2 adattatori CCD
	Obiettivo ultrazoom (5x/10x/20x/50x)
Aggiornamento della sorgente luminosa	Sorgente luminosa a LED a 4 divisioni
	Sorgente luminosa a LED a 40 divisioni
	Sorgente luminosa puntiforme in fibra
Accessorio meccanico	Armadio da lavoro ST04
Accessorio di precisione	Sonda tattile Renishaw MCP (K1/K2, 1-2 mm)
