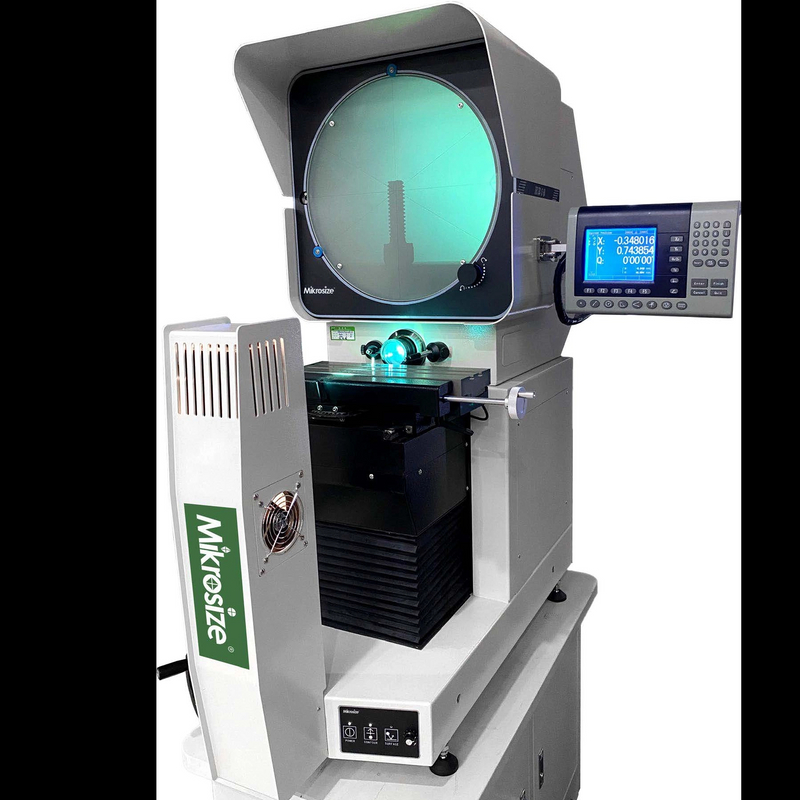

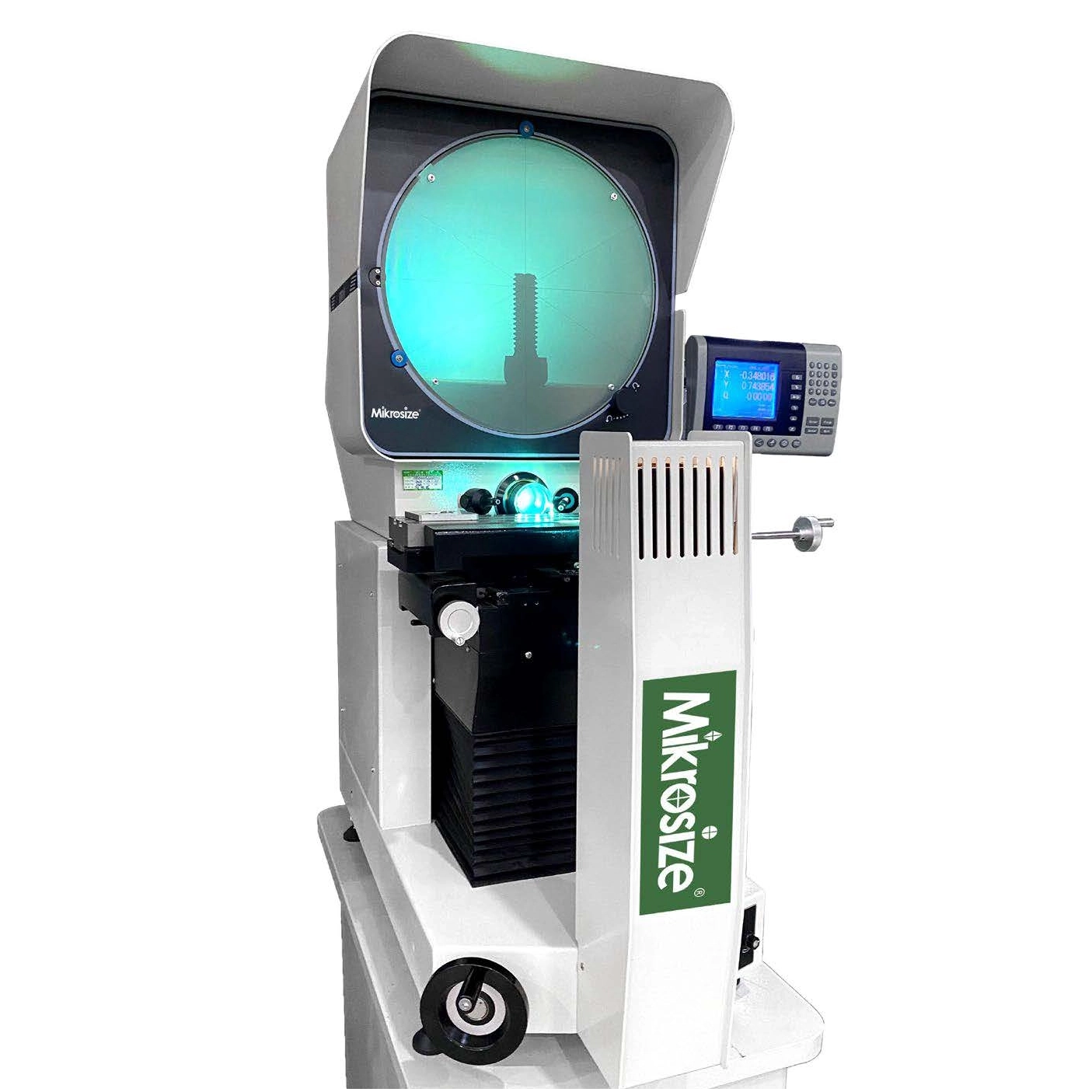

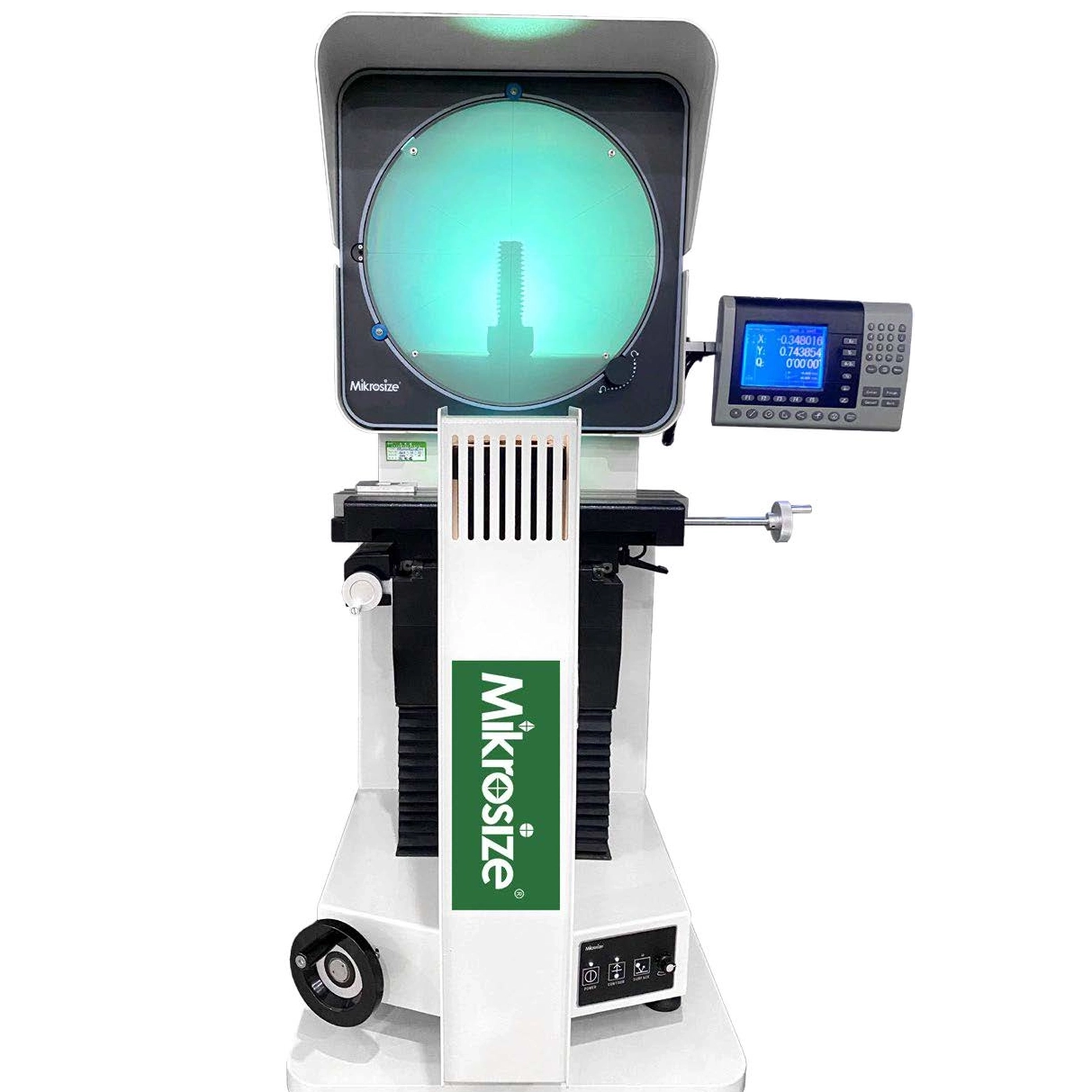

IPROJEC-H12/H16/H24 Proiettore di profilo di misurazione orizzontale

Funzione del prodotto :
Sistema ottico ad alta precisione: dotato di obiettivi obiettivi di alta qualità, può produrre immagini nitide e chiare e il rapporto di ingrandimento è accurato, garantendo l'accuratezza della misurazione dimensionale e soddisfare i requisiti di misurazione precisa.
● Worktable di precisione: elaborato dalla lega di alluminio aeronautico, ha un ampio intervallo di misurazione ed è leggero. La risoluzione del display digitale delle coordinate X e Y raggiunge 0,0005 mm e l'accuratezza del posizionamento è estremamente elevata.
● Trasmissione di binario di guida stabile: la trasmissione di sollevamento della worktable adotta i binari di guida lineari a forma di V importati, che funzionano senza intoppi, riducono la deviazione di vibrazione e garantiscono la stabilità e l'accuratezza durante il processo di misurazione.
● Struttura robusta e duratura: la struttura generale ha una forte versatilità, un design ragionevole e materiali di alta qualità. È resistente alle interferenze e all'usura e può mantenere un'elevata precisione anche dopo l'uso a lungo termine.
● Sistema di visualizzazione digitale avanzato: l'errore del valore dell'indicazione delle coordinate è ≤3+L/200. Equipaggiati con un sistema di visualizzazione digitale avanzato, le letture sono intuitive e accurate, migliorando efficacemente l'accuratezza e l'efficienza della misurazione.
Applicazione del prodotto :

● Produzione meccanica: può misurare accuratamente parti meccaniche complesse, come i contorni di camme e ingranaggi, garantendo l'accuratezza della lavorazione e la qualità del gruppo.
● Industria elettronica: può rilevare accuratamente le dimensioni dei piccoli componenti elettronici, facilitando la miniaturizzazione e la produzione ad alta precisione di prodotti elettronici.
● Produzione di strumenti: può misurare in modo efficiente i componenti degli strumenti, garantendo l'assemblaggio stabile e affidabile e le prestazioni degli strumenti.
● Elaborazione dello stampo: viene utilizzato per la misurazione di parti chiave come le cavità dello stampo, il miglioramento della precisione della produzione di muffe.
● Verifica metrologica: fornisce una base di misurazione ad alta precisione per i dipartimenti metrologici, garantendo il trasferimento accurato dei valori di misurazione.





Stato di disponibilità:
Quantità:

Descrizione del prodotto

Specifiche tecniche

Modello

IProjec-H12

IProjec-H16

IProjec-H24

Viaggio dell'asse X, Z (mm)

200*100

300*150

300*150

Asse Y Travel (mm)

75 (focalizzazione)

125 (focalizzazione)

125 (focalizzazione)

Precisione

X/y-axi≤3+l/200 (um)


Dimensione dello schermo del proiettore (mm)

Φ330

Φ425

Φ615

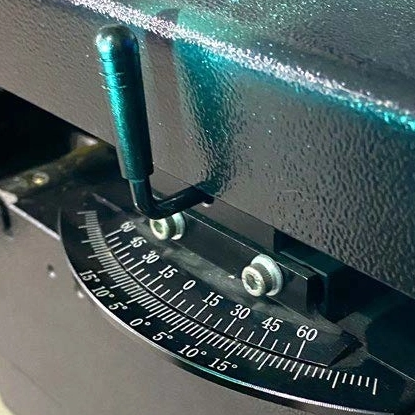

Gamma di rotazione dello schermo del proiettore


0-360 °

Risoluzione dell'angolo di rotazione

1 'o 0,01 °


Ingrandimento

10x (standard), 20x50x100x (opzionale)

Fonte di energia

110 V/220V (AC), 50/60Hz, totale 400W

Lettura digitale

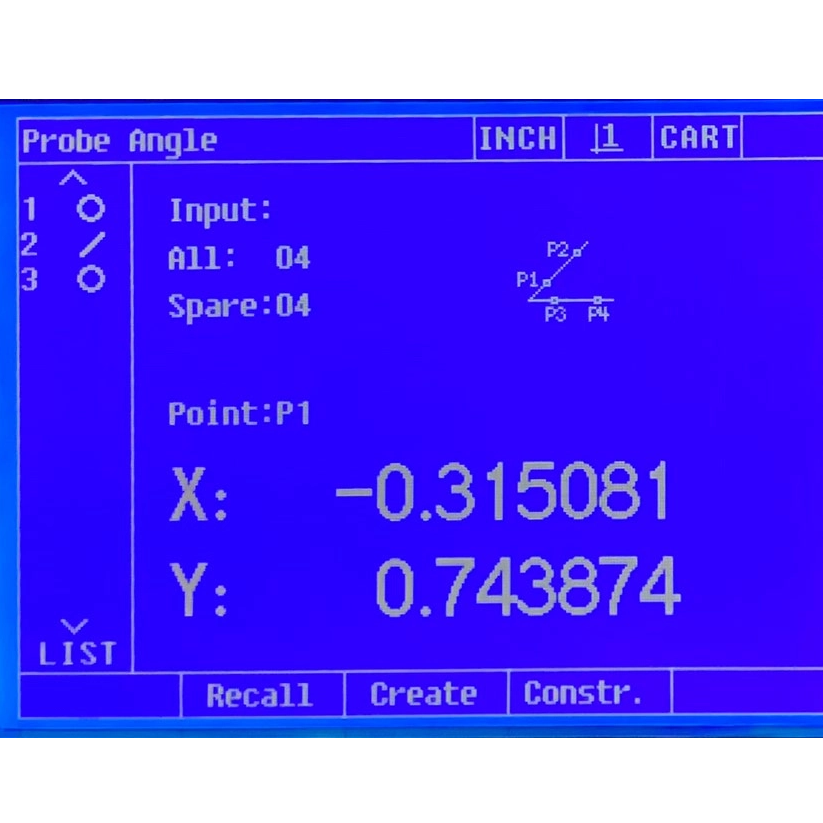

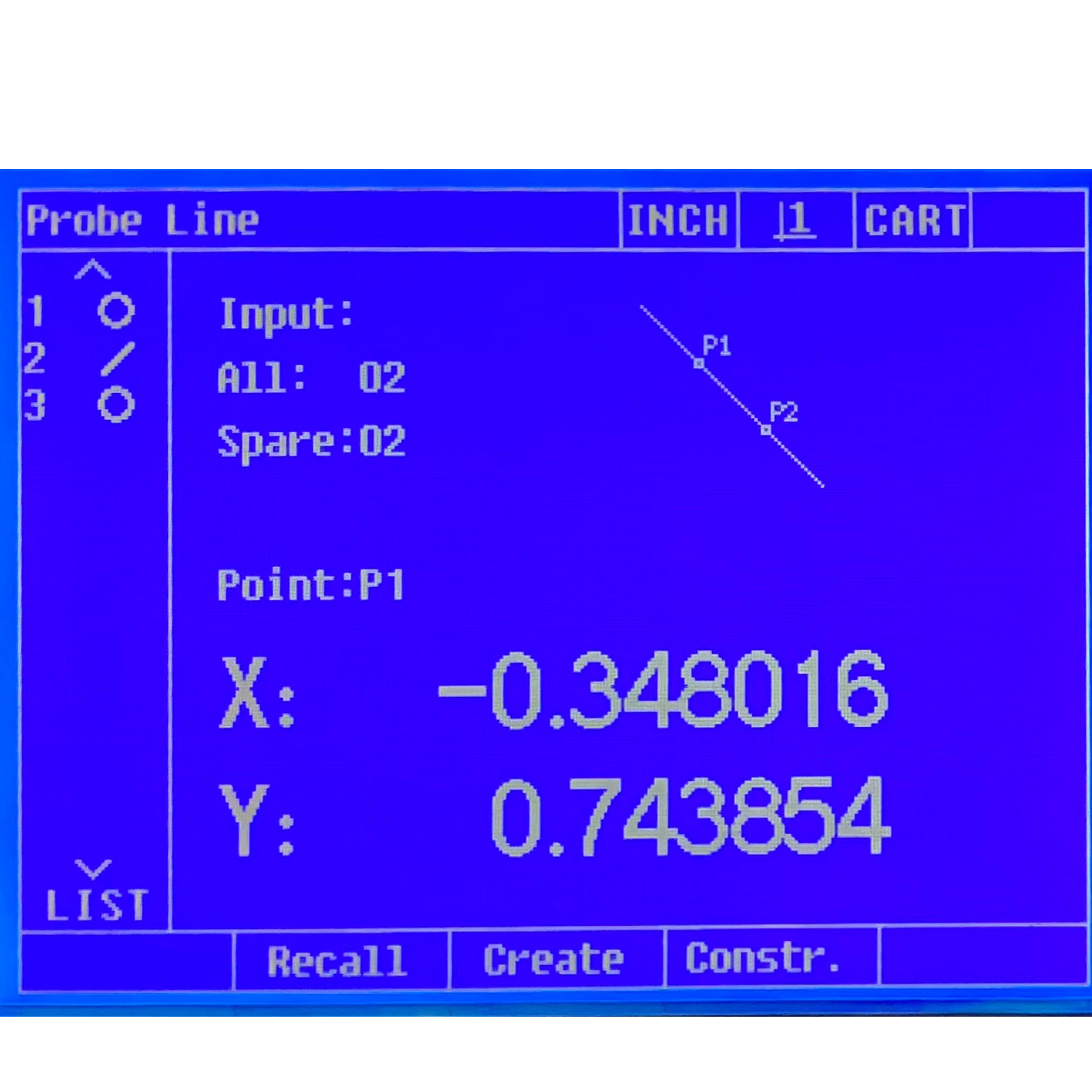

Supporta l'inglese, può essere utilizzato per misurare e raccogliere dati bidimensionali come punti, linee, cerchi, angoli, distanze, ecc.

Metodo di raffreddamento

Raffreddamento ad aria forzata (ventola a 3 assi)

Illuminazione

Lampada di trasmissione e riflessione: lampada alogena da 24 V/150W

Dimensione della macchina (mm)

1114*756*9964

1360*580*1170

1611*761*1409

Accessorio per strumenti

Mini-Printer (Standard), Software di misurazione (opzionale)

Lista imballaggio:


Elementi

Nome

Qty

Unità

Osservazione

Elenco standard


8a fusibile

5

PC


Lampade alogene (64640)

2

PC


Lampade alogene (13629)

1

PC


Cavo di alimentazione

1

PC


Tappo di fissaggio rotante

4

PC


Interruttore del piede

1

PC


10x lente obiettivo

1

PC


Manuale di istruzioni

1

PC


Manuale di istruzioni DRO300

1

PC


Copertura a prova di polvere

1

PC


Elenco  opzionale

Lente obiettivo

1

impostato

□ 20x □ 50x □ 100x

Tavolo rotante

1

impostato


Arc Film (con clip cinematografici)

1

impostato


Righello della linea di vetro

1

PC


Dispositivo

1

impostato

V-GROOVE

Edgefinder

1

PC


Software di misurazione

1

PC


Armadio di lavoro

1

impostato




su un:
sotto un:
