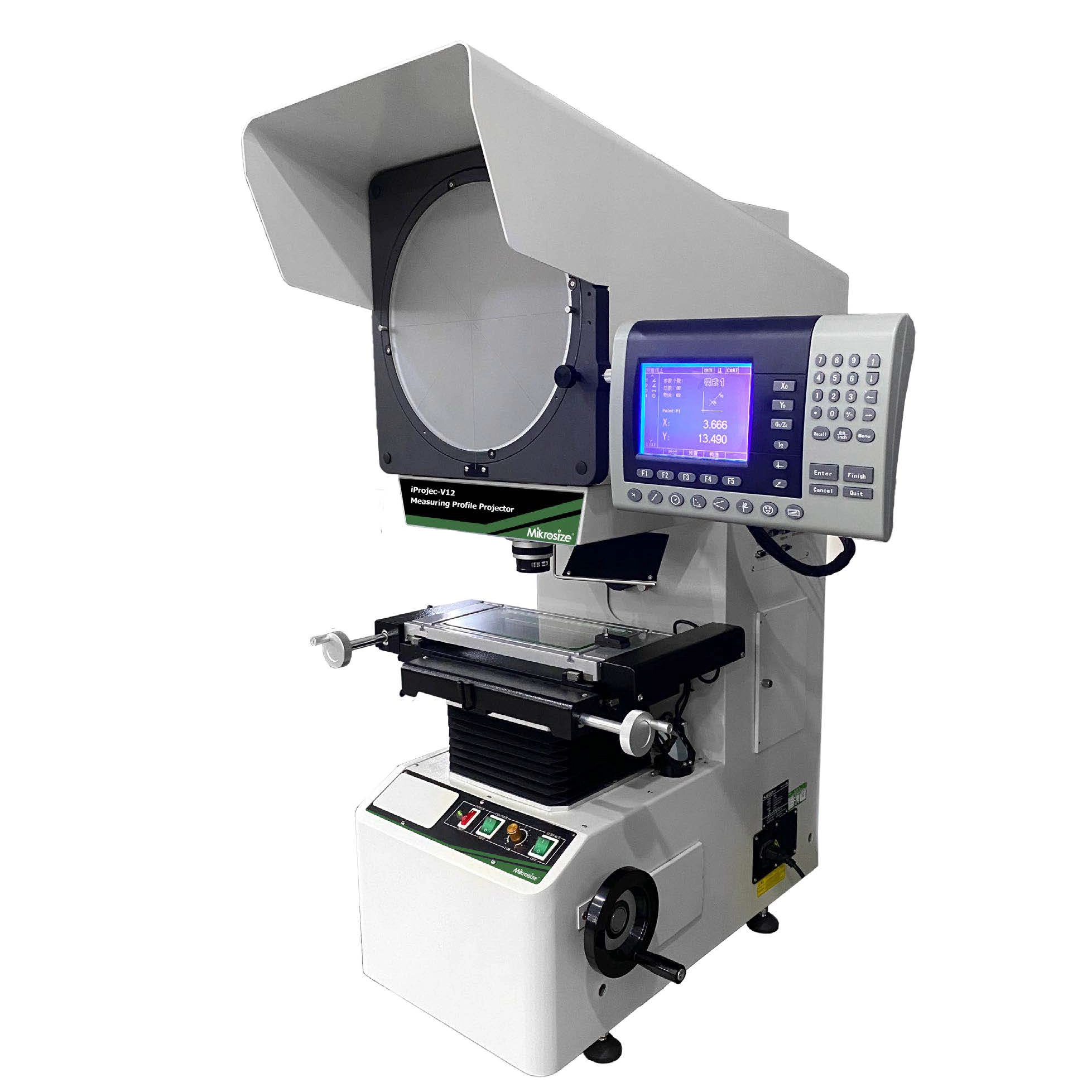

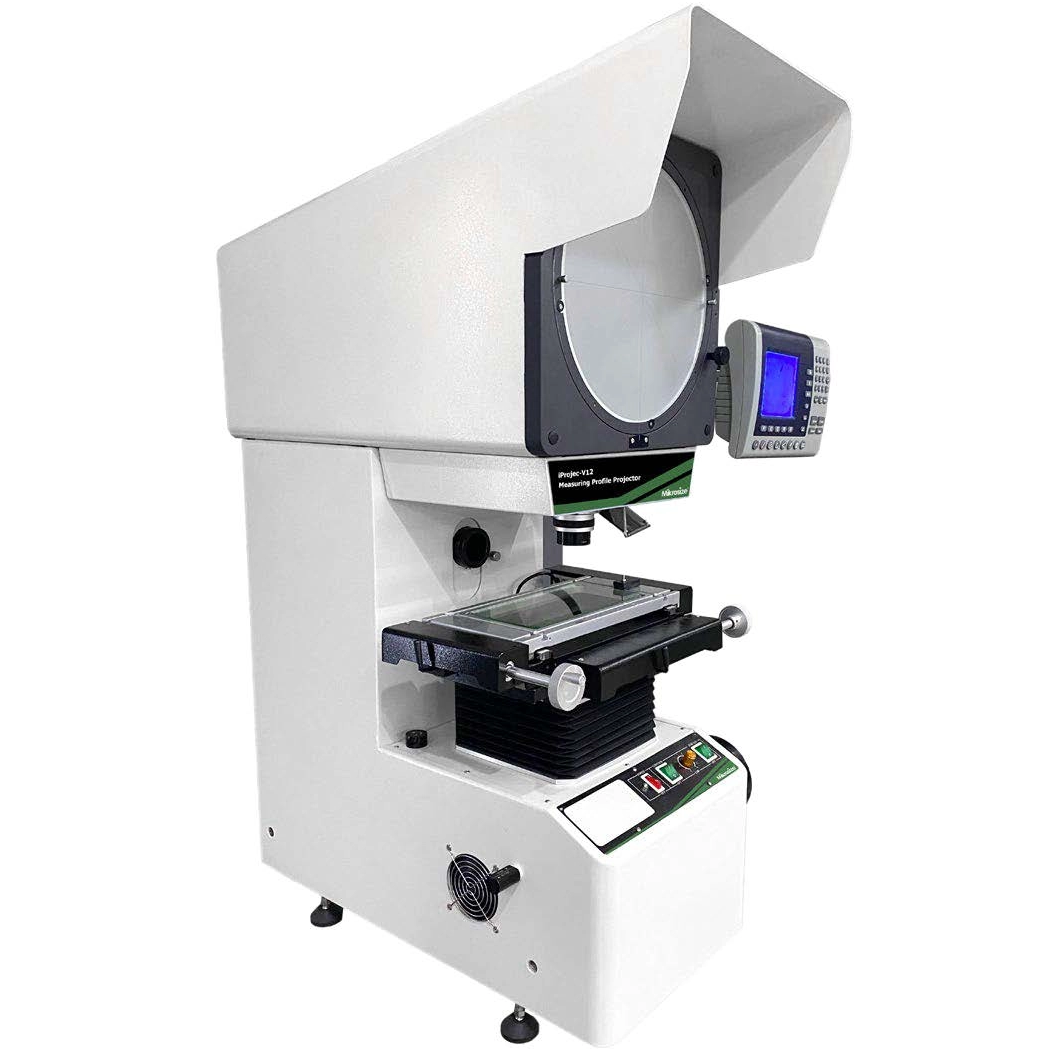

Iprojec-V12 Proiettore di profilo di misurazione verticale

Funzione del prodotto ：

lSistema ottico ad alta precisione: è dotato di un obiettivo di alta qualità, che fornisce imaging chiaro e acuto. Sotto l'illuminazione della luce trasmessa, l'errore di misurazione del contorno è inferiore allo 0,08%e il rapporto di ingrandimento è accurato e affidabile.
lMisurazione delle coordinate precise: la risoluzione del display digitale delle coordinate X e Y raggiunge 0,0005 mm. L'errore di indicazione della misurazione delle coordinate è solo (3 + L/200) μm, in cui L è la lunghezza misurata, garantendo un'elevata precisione di misurazione.
lDesign dell'asse z stabile: il sollevamento dell'asse z adotta il metodo di trasmissione della guida guida, che migliora notevolmente la stabilità e la durata del corpo del proiettore e garantisce la stabilità senza scuotere durante la misurazione.

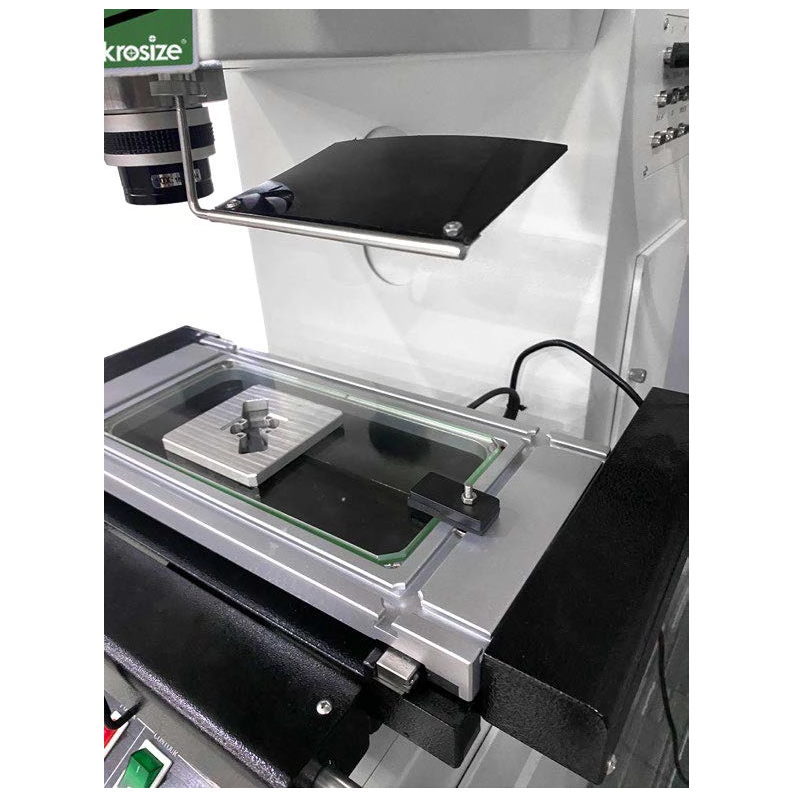

lBanch da lavoro durevole: il tavolo in metallo misura 340 × 152 mm e il tavolo in vetro misura 196 × 96 mm. Realizzato con materiali robusti, può sopportare vari pezzi e non è soggetto a indossare.

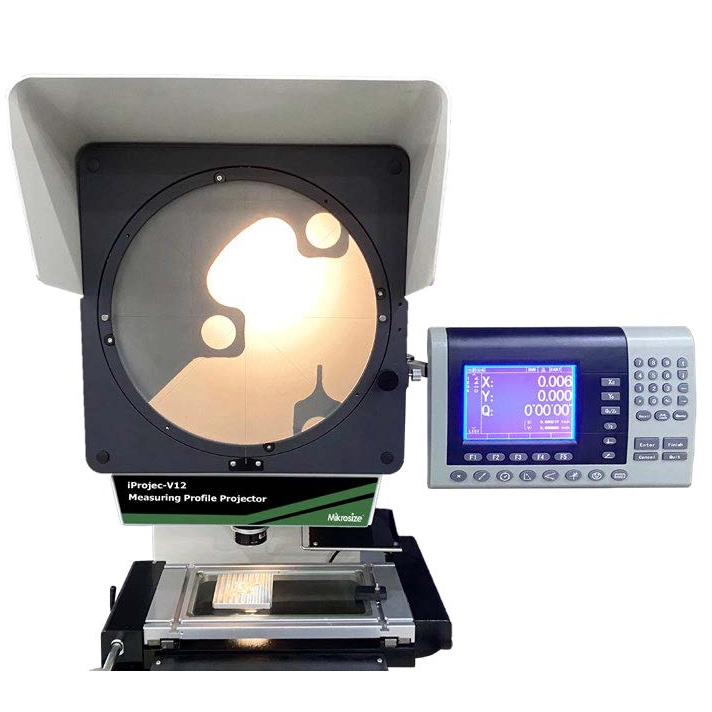

lSchermata di proiezione di alta qualità: la schermata di proiezione ha una dimensione di φ312mm, con una gamma utilizzabile superiore a φ300mm. È inciso con un modello di mirino e ha un intervallo di rotazione di 0-360 °, che facilita il posizionamento e la misurazione a più angolo.
● Componente di illuminazione affidabile: sia la luce trasmessa che la luce riflessa utilizzano lampade alogene da 24 V/150W, dotate di raffreddamento ad aria forzata. L'illuminazione è stabile e le prestazioni di dissipazione del calore sono eccellenti, garantendo un ambiente di misurazione stabile.

Applicazione del prodotto ：

● Produzione meccanica: può misurare accuratamente parti meccaniche complesse, come i contorni di camme e ingranaggi, garantendo l'accuratezza della lavorazione e la qualità del gruppo.
● Industria elettronica: può rilevare accuratamente le dimensioni dei piccoli componenti elettronici, facilitando la miniaturizzazione e la produzione ad alta precisione di prodotti elettronici.
● Elaborazione degli stampi: viene utilizzata per la misurazione di cavità di stampo, nuclei, ecc., Garantire la precisione di produzione degli stampi e migliorare la durata della vita degli stampi.
● Metrologia e calibrazione: fornisce misurazioni ad alta precisione per i dipartimenti metrologici, realizza la tracciabilità dei valori misurati e garantisce l'accuratezza delle misurazioni nel settore.
● Educazione e ricerca scientifica: le università, i college e gli istituti di ricerca possono utilizzarlo per le dimostrazioni di insegnamento ed esperimenti di ricerca scientifica, assistendo nella ricerca di misurazione di precisione.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Specifiche tecniche ：

Modello	IPROJEC-V12-1550	IPROJEC-V12-2010	IProjec-V12-2515
Viaggio X, asse y (mm)	150*50	200*100	250*150
Asse Z. Viaggio (mm)	100 mm (focus)
Precisione	Asse X/Y: ≤3+L/200 (μm)
Dimensione dello schermo del proiettore (mm)	Φ312mm, intervallo usato> φ300mm (con la linea del misuratore)
Schermata rotativa	0 ° ~ 360 °
Risoluzione dell'angolo di rotazione	1'o 0,01 °
Ingrandimento	10x (standard), 20x, 50x, 100x (opzionale)
Energia	110 V/220V (AC), 50/60Hz, potenza totale- = 400 W.

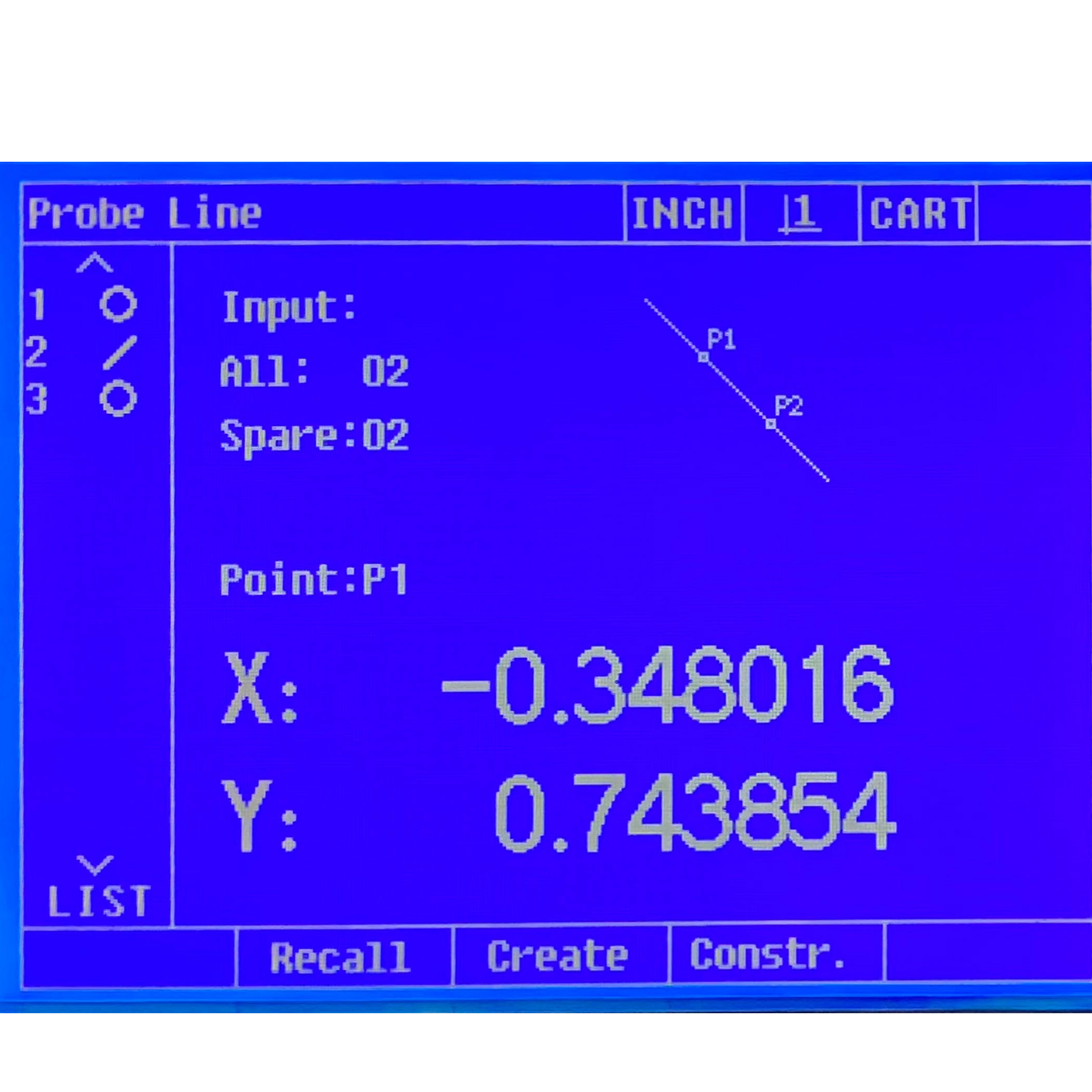

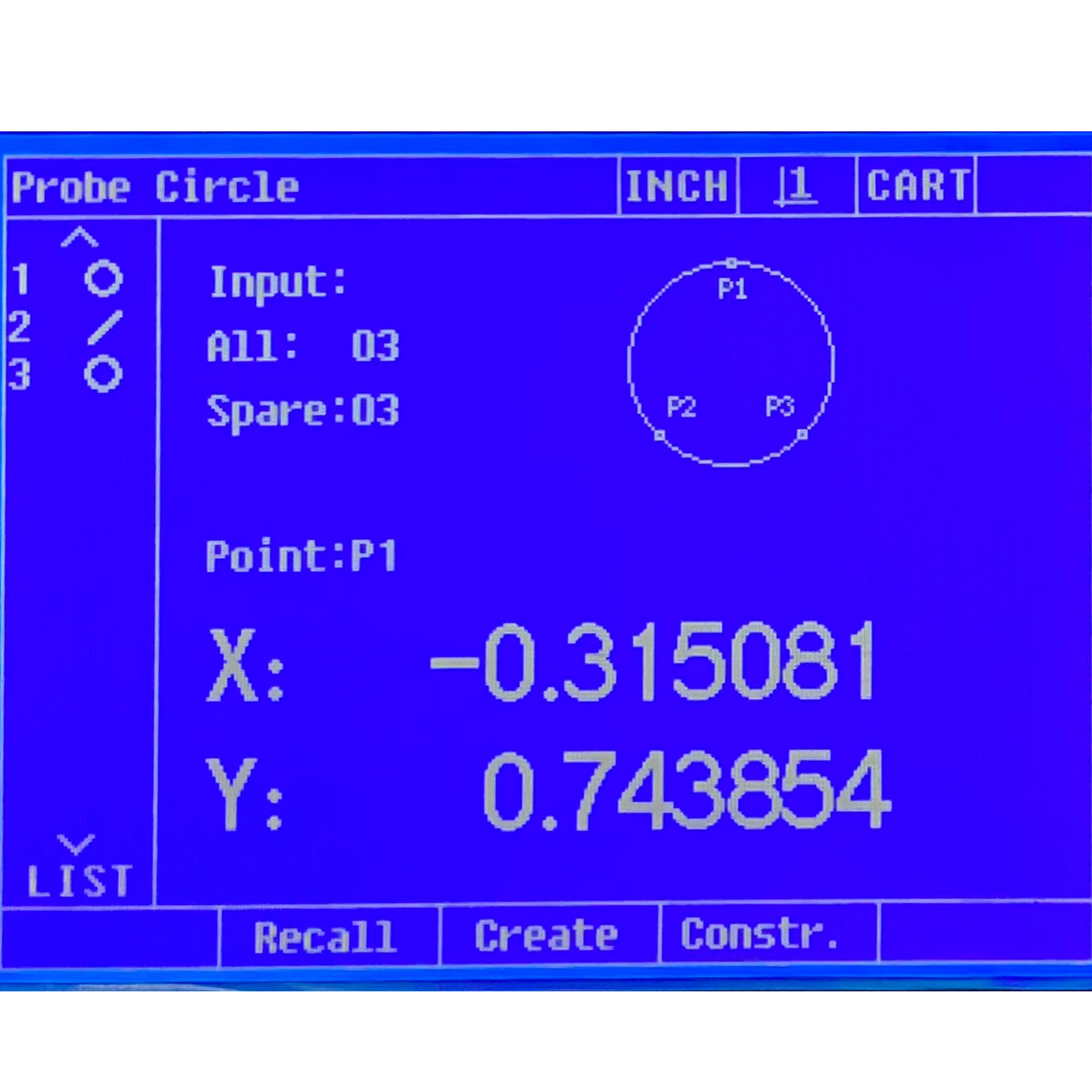

Sistema di elaborazione dei dati	DP300, che supporta l'inglese, il cinese, può essere utilizzato per misurare e raccogliere i dati di dimensioni 2D di punto, linea. Cerca, angolo, distanza e così via.
Freddo	Raffreddamento ad aria forzata
Illuminazione	L'illuminazione della trasmissione e della riflessione: lampada da 24 V/150W-Halogen
Dimensione	7885241152mm	7705501120mm	7705501120
Peso netto	122 kg	125 kg	162 kg

Lista imballaggio:

Elementi	Nome	Qty	Unità	Osservazione
Elenco standard	8a fusibile	5	PC
	Lampade alogene （64640）	2	PC
	Lampade alogene （13629）	1	PC
	Cavo di alimentazione	1	PC
	Tappo di fissaggio rotante	4	PC
	Interruttore del piede	1	PC
	10x lente obiettivo	1	PC
	Manuale di istruzioni della macchina	1	PC
	Manuale di istruzioni DRO300	1	PC
	Copertura a prova di polvere	1	PC
	Lente superficiale	1	PC
	Scudo leggero	1	PC
Opzionale Lista	Lente obiettivo	1	impostato	□ 20x □ 50x □ 100x
	Tavolo rotante	1	PC
	Arc Film (con clip cinematografici)	1	PC
	Righello della linea di vetro	1	PC
	Funtico V-Groove	1	PC
	Edge Finder	1	PC
	Software di misurazione	1	PC
	Armadio di lavoro	1	PC

su un:

sotto un:

Prodotti correlati

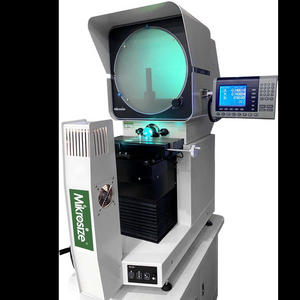

IPROJEC-H12/H16/H24 Proiettore di profilo di misurazione orizzontale
