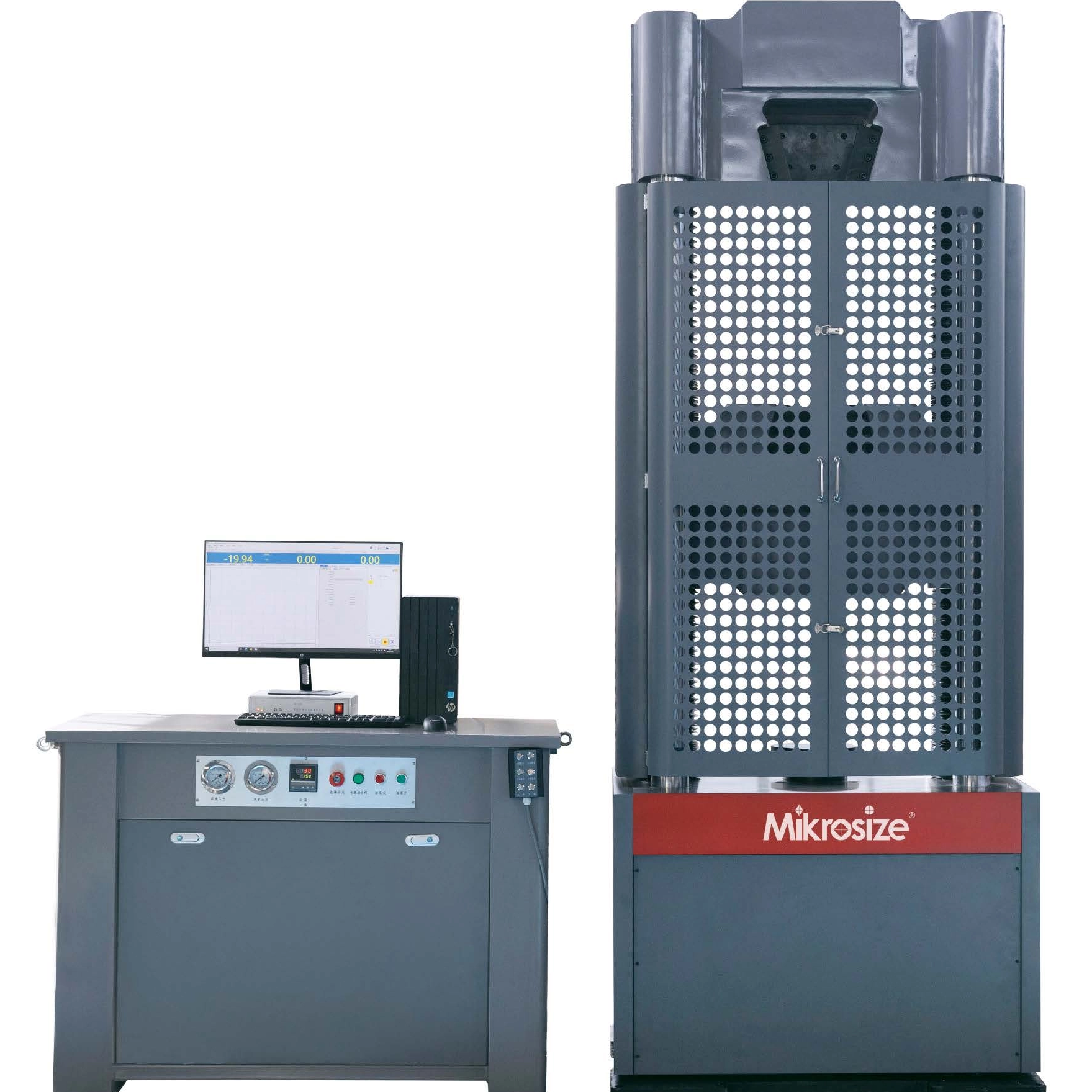

La macchina di test universale servo-idraulica controllata dalla serie UTM-200h è adatto per testare vari materiali metallici e non metallici per test di tensione, compressione, flessione e taglio.
Metalli- (filo, asta, tubo, striscia, piastra, striscia);
Fissanters (trazione, prova, singolo e doppio taglio);
Materiali da costruzione (barra di rinforzo, filo, mesh, piegatura, compressione di calcestruzzo e componenti), ecc.| Quantità: | |
|---|---|
Descrizione del prodotto
Standard applicati
Il carico soddisfa o supera i seguenti standard: ASTM E4, ISO7500-1, EN 10002-2, BS1610, Din 51221.
La misurazione della deformazione soddisfa o supera i seguenti standard: ASTM E83, ISO 9513, BS 3846 e EN 10002-4.
Specifiche tecniche
Modello | UTM-200h |
Numero di colonne | 6 (4 colonne e 2 viti) |
Capacità di carico | 2000kn |
Capacità di carico | 200000kgf |
Standard di calibrazione | ISO 7500 |
Standard di calibrazione | Classe 1 |
Accuratezza del carico di test | ± 1% |
Caricare l'intervallo di misurazione | 1% ～ 100% fs |
Risoluzione del carico | 1/500.000 di FS |
Risoluzione dello spostamento | 0,001 mm |
Precisione di spostamento | ≤ ± 1% del valore indicante |
Intervallo di misurazione della deformazione | 1%~ 100%fs |
Risoluzione della deformazione | 1/± 500000fs della deformazione massima |
Precisione di deformazione | ≤ ± 1% del valore indicante |
Protezione da sovraccarico | ≥5% dell'intero intervallo |
Parametri del frame principale
Max. Spazio di test di trazione | 800 mm |
Max. Spazio di test di compressione | 750 mm |
Distanza tra due colonne | 600 mm |
Max. Ictus del pistone | 250 mm |
Velocità di test | 0-50 mm/min |
Regolazione del raggio incrociato per la velocità massima | Circa 120 mm/min |
Specifiche tecniche
Controlla i parametri
Modalità di controllo | Controllo a circuito chiuso forza, controllo a circuito chiuso, controllo a circuito chiuso |
Force Control controlla l' intervallo di velocità | 0,001%~ 5%fs/s |
Il controllo della deformazione controlla la gamma di velocità | 0,001%~ 5%fs/s |
Parametri accessori
Modalità di serraggio | Serraggio automatico idraulico a cuneo integrato |
Dimensioni complessive delle mascelle | 120*120mm |
Dia rotondo di bloccaggio del campione . Allineare | Φ30 -φ55mm (opzionale: φ15-30mm; φ55-70mm) |
Gamma di spessore di serraggio del campione piatto | 10-40 mm (opzionale: 40–70 mm) |
Dimensioni della piastra di compressione | Φ200mm |
Parametri della macchina
Dimensione del telaio di carico (L*W*H) | 1120*920*3000mm |
Dimensione di potenza dell'olio (L*W*H) | 1250*1000*1000mm |
NW | 7500 kg |
Alimentazione elettrica | 3p 415V ± 10%, 50-60Hz, 3,2 kW |
Temperatura operativa | 0 a +38 ° C (da +32 a +100 ° F) |
Gamma di umidità | Dal 10% al 90% non condensante |
NOTA: | I frame di altezza extra larghi e/o extra sono disponibili il sistema di alimentazione è completamente personalizzabile |
Consegna standard
1.La caricare il frame
Nome | Qty | Osservazione | |

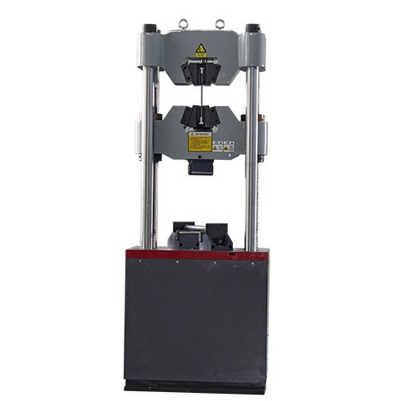

Frame ospite |
1 | 2000kn, 6 colonne (4 col-Umn e 2 viti), struttura della macchina e croce di test ad alta intensità, alta rigidità per garantire l'accuratezza. | |
Impugnatura a trazione a cuneo automatico idraulico |
ciascuno |
Aprire morsetti a cuneo idraulico anteriore per caricamento più facile e consentendo un rapido carico e scarico delle specifiche. | |
Round: φ30-φ55mm opzionale: φ15-30mm; Φ55-70mm | |||
Flat: 10-40 mm Opzionale: 40–70 mm Larghezza di campioni piatti: 120*120 mm | |||
Dispositivo di compressione |
1 |
Dia.: Φ200mm | |
Fun di piegatura a 3 punti (opzionale) |
1 |
Opzionale, piegatura: 450mm Diametro del rullo: φ40mm max larghezza del rotolo di supporto: 160mm | |
Screening di sicurezza |
1 |
Ricerca e sviluppo indipendenti | |
2. Sistema di alimentazione dell'olioServo
Nome | Qty | Osservazione | |

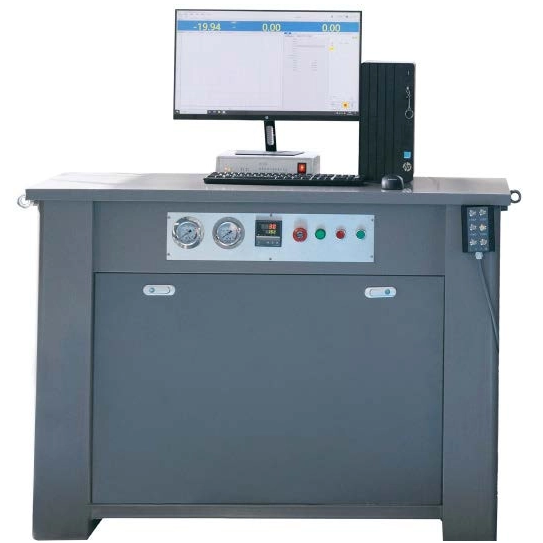

Cabinet di controllo |
1 |
Max. Pressione: 30 MPA Max. Flusso: 3,6L/min potenza: 1,5 kW | |
Scatola dell'olio |
1 |
Ricerca e sviluppo indipendenti | |
Servo Motor and Drive System |
|
Pompa del motore service AC da 1,5 kW, 1000 giri / min | |
Pompa dello stantuffo |
1 |
5l/min | |
Blocco della valvola integrata idraulica |
1 |
10 μm, include il filtro dell'olio di precisione | |
Gage a pressione |
1 |
Pressione del sistema e pressione di serraggio | |
Tubo dell'olio ad alta pressione |
1 |
Il max. la pressione può resistere in modo sicuro è 53MPA | |
Valvola di scambio magnetico |
1 |
Pressione 31.5MPA | |
3. Parte di misurazione e controllo
Nome | Qty | Osservazione |
Misurare e controllare il software |
1 |
Inglese standard, può opzionale Inglese, Russia, cinese ecc |
Sistema di controllo |
1 |
3 Sistema di controllo a circuito chiuso (forza, deformazione, spostamento) |
Carica cella |
1 |
Max. Capacità di carico: 2000kn |
Controller portatile |
1 |
Può controllare l'ascesa e la caduta di raggi e cilindri in movimento, serraggio e allentamento delle mascelle |
Sensore di spostamento |
1 |
10000 filo, per il miglior posizionamento e precisione di misurazione |
Computer |
1 |
HP |
Stampante |
1 |
HP |
Estensometro elettronico (opzionale) |
1 |
Lunghezza del calibro: 50mm; Deformazione: 10mm |
Altro |
ciascuno |
Manuale di istruzioni, lista di imballaggio, certificato |

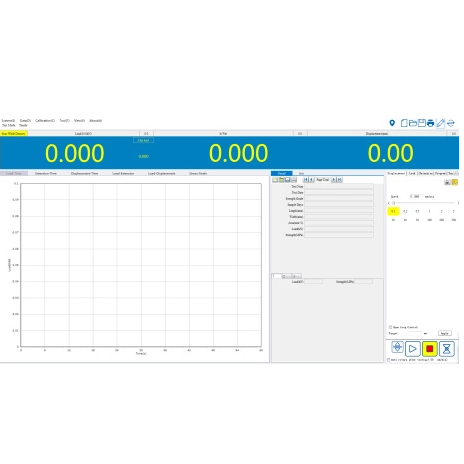

Software di funzionamento
Processo di prova:
Selezione Un test-Attenere lo schema di test Selezione-Input le informazioni sul campione-Inizia al test-end del test
Caratteristiche :
1.
2. Possedere le funzioni di archiviazione, impostazione e caricamento per vari tipi di parametri, che rendono comodo collegare più trasduttori con un frame di carico.
3. Realizzare il controllo a circuito chiuso e mostrare la curva di riferimento durante l'operatore esecutivo che regola i parametri a circuito chiuso, in modo che l'utente possa osservare l'effetto a circuito chiuso causato dai parametri.
4. Funzione grafica perfetta per completare le funzioni di ricomparsa, amplificazione, riduzione, autoadattamento, lapping delle curve, visualizzare e stampare la curva nell'intervallo nominato, osservare le coordinate del punto di prova.
5. L'elaborazione dei dati supporta l'analisi automatica e la procedura reciproca grafica di Manchine, che è conveniente per verificare e confrontare i risultati del test.
6. Gestione dell'identità multilivello: gestione dell'identità a più livelli, identità diversa ha funzioni diverse, il che non solo rende l'operazione rapida per operatore ordinario, ma proteggono anche il sistema in modo efficace.
7. Canali di controllo multiplo: spostamento, controllo della forza, deformazione, controllo, controllo dello stress, controllo della deformazione, sollecitazione costante, deformazione costante ecc.
8. Standard di prova: fornire agli utenti le applicazioni necessarie al test, coprendo GB, ASTM, DIN, JIS, BS ... e altre specifiche standard di test.
9. Il carico di unità di misurazione multipla può essere visualizzato in KN, LBF o KGF come selezionato dall'operatore.
Rapporto di prova
Rapporto di output e stampa: Excel, Word, Template Test Report, può essere modificato per mostrare le informazioni di prova, incluso la persona di prova ， Standard di prova ， Curva di prova ， Test Max Load eccance Aggiungi il logo dell'azienda e il nome dell'azienda, facile da modificare.
