UTM-1000H da 1000kn computerizzati computer-idraulico RVO Idraulico di prova di prova universale

Condividi su:

UTM-1000H da 1000kn computerizzati computer-idraulico RVO Idraulico di prova di prova universale

Descrizione del prodotto

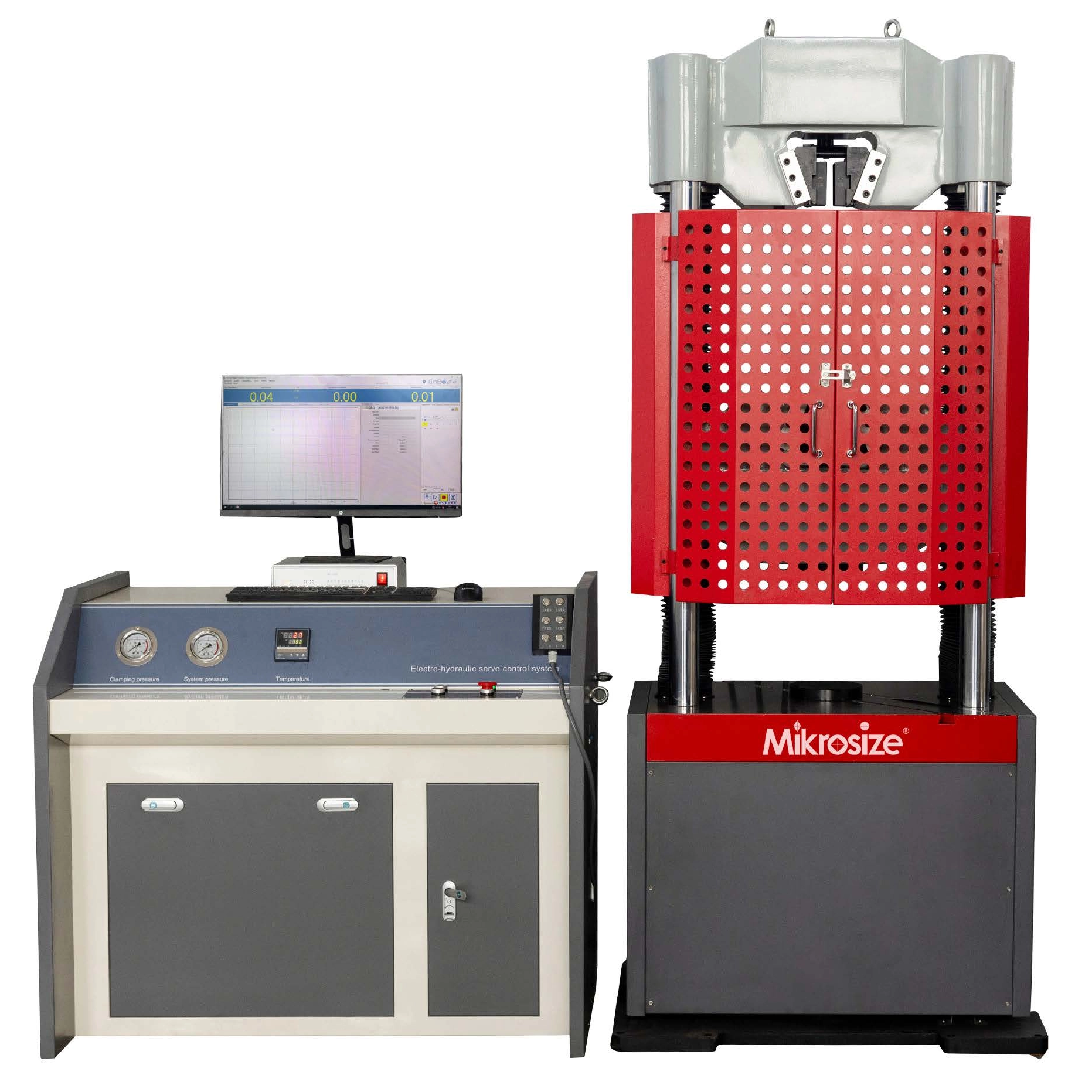

La macchina di test universale servo-idraulica controllata da computer UTM-1000H è adatto per testare vari materiali metallici e non metallici per test di tensione, compressione, flessione e taglio.

Tipi di campioni e materiali

Metalli- (filo, asta, tubo, striscia, piastra, striscia);
Fissanters (trazione, prova, singolo e doppio taglio);
Materiali da costruzione (barra di rinforzo, filo, mesh, piegatura, compressione di calcestruzzo e componenti), ecc.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Standard applicati

Il carico soddisfa o supera i seguenti standard: ASTM E4, ISO7500-1, EN 10002-2, BS1610, Din 51221.
La misurazione della deformazione soddisfa o supera i seguenti standard: ASTM E83, ISO 9513, BS 3846 e EN 10002-4.

Specifiche tecniche

Modello	UTM-1000H
Numero di colonne	6 (4 colonne e 2 viti)
Capacità di carico	1000kn
Capacità di carico	100000kgf
Standard di calibrazione	ISO 7500
Standard di calibrazione	Classe 1 (Classe opzionale 0,5)
Accuratezza del carico di test	± 1% (opzionale ± 0,5%)
Caricare l'intervallo di misurazione	1%～ 100%fs
Risoluzione del carico	1/500.000 di FS
Risoluzione dello spostamento	0,001 mm
Precisione di spostamento	≤ ± 0,5% del valore indicante
Intervallo di misurazione della deformazione	1%~ 100%fs
Risoluzione della deformazione	1/± 500000fs della deformazione massima
Precisione di deformazione	≤ ± 0,5% del valore indicante
Protezione da sovraccarico	≥5% dell'intero intervallo

Parametri del frame principale

Max. Spazio di test di trazione	650 mm
Max. Spazio di test di compressione	550 mm
Distanza tra due colonne	550 mm
Max. Ictus del pistone	250 mm
Velocità di test	0-80mm/min
Regolazione del raggio incrociato per la velocità massima	Circa 200 mm/min

Controlla i parametri

Modalità di controllo	Controllo a circuito chiuso forza, controllo a circuito chiuso, controllo a circuito chiuso
Force Control controlla l' intervallo di velocità	0,001%~ 5%fs/s
Il controllo della deformazione controlla la gamma di velocità	0,001%~ 5%fs/s

Parametri accessori

Modalità di serraggio	Serraggio automatico idraulico a cuneo integrato
Dimensioni complessive delle mascelle	80*80mm
Dia rotondo di bloccaggio del campione . Allineare	Φ13 -φ26 (opzionale: φ26 -φ40mm; φ6-13mm)
Gamma di spessore di serraggio del campione piatto	0 ~ 15mm (opzionale: 15–30mm)
Dimensioni della piastra di compressione	Φ160mm

Parametri della macchina

Modalità di serraggio	Serraggio automatico idraulico a cuneo integrato
Dimensioni complessive delle mascelle	80*80mm
Dia rotondo di bloccaggio del campione . Allineare	Φ13 -φ26 (opzionale: φ26 -φ40mm; φ6-13mm)
Gamma di spessore di serraggio del campione piatto	0 ~ 15mm (opzionale: 15–30mm)
Dimensioni della piastra di compressione	Φ160mm
Dimensione del telaio di carico *(LWH)*	9006602150mm
Dimensione di potenza dell'olio *(LWH)*	125010001000mm
NW	1780 kg
Temperatura operativa	0 a +38 ° C (da +32 a +100 ° F)
Gamma di umidità	Dal 10% al 90% non condensante
NOTA:	I frame di altezza extra larghi e/o extra sono disponibili il sistema di alimentazione è completamente personalizzabile

Consegna standard

Nome

Qty

Osservazione

Frame ospite

1

1000KN, 6 colonne (4 col-Umn e 2 viti), struttura della macchina e croce di test ad alta intensità, alta rigidità per garantire l'accuratezza.

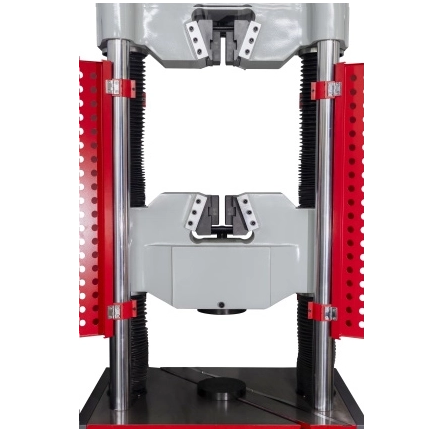

Impugnatura a trazione a cuneo automatico idraulico

ciascuno

Aprire morsetti a cuneo idraulico anteriore per caricamento più facile e consentendo un rapido carico e scarico delle specifiche.

Round: φ 13 -φ 26; Φ 26 -φ

40 mm;

Opzionale: φ6-13mm;

Piatto: 0-15mm; Opzionale: 15-30mm; Larghezza di campioni piatti: 80*80mm

Dispositivo di compressione

1

Dia.: Φ160mm

Fun di piegatura a 3 punti

1

Applicabile alla barra d'acciaio Dia.:1/8 pollici, 1/4 pollici, 1/2 pollici, 3/8 pollici, 1 pollice

Screening di sicurezza

1

Ricerca e sviluppo indipendenti

2. Sistema di alimentazione dell'olioServo

Nome

Qty

Osservazione

Cabinet di controllo

1

Max. Pressione: 30 MPA Max. Flusso: 3,6L/min potenza: 1,5 kW

Scatola dell'olio

1

Ricerca e sviluppo indipendenti

Servo Motor and Drive System

1

Pompa del motore service AC da 1,5 kW, 1000 giri / min

Pompa dello stantuffo

1

5l/min

Blocco della valvola integrata idraulica

1

10 μm, include il filtro dell'olio di precisione

Gage a pressione

1

Pressione del sistema e pressione di serraggio

Tubo dell'olio ad alta pressione

1

Il max. la pressione può resistere in modo sicuro è 53MPA

Valvola di scambio magnetico

1

Pressione 31.5MPA

3. Parte di misurazione e controllo

Nome

Qty

Osservazione

Misurare e controllare il software

1

Inglese standard, può opzionale

Inglese, Russia, cinese ecc

Sistema di controllo

1

3 Sistema di controllo a circuito chiuso (forza, deformazione, spostamento)

Carica cella

1

Max. Capacità di carico: 1000kn

Controller portatile

1

Può controllare l'ascesa e la caduta di raggi e cilindri in movimento, serraggio e allentamento delle mascelle

Sensore di spostamento

1

10000 filo, per il miglior posizionamento e precisione di misurazione

Computer

1

HP

Stampante

1

HP

Estensometro elettronico (opzionale)

1

Lunghezza del calibro: 50mm; Deformazione: 10mm

Altro

ciascuno

Manuale di istruzioni, lista di imballaggio, certificato

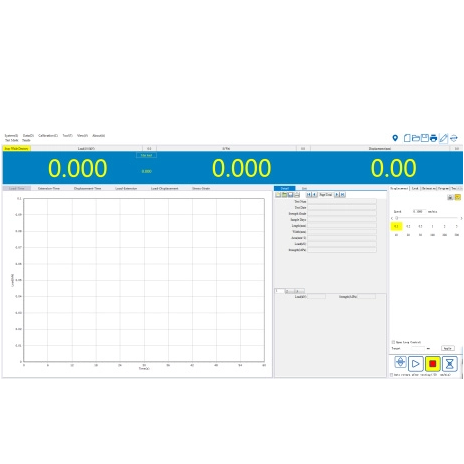

Software di funzionamento

Processo di prova:

Selezione Un test-Attenere lo schema di test Selezione-Input le informazioni sul campione-Inizia al test-end del test

Caratteristiche:

1.

2. Possedere le funzioni di archiviazione, impostazione e caricamento per vari tipi di parametri, che rendono comodo collegare più trasduttori con un frame di carico.

3. Realizzare il controllo a circuito chiuso e mostrare la curva di riferimento durante l'operatore esecutivo che regola i parametri a circuito chiuso, in modo che l'utente possa osservare l'effetto a circuito chiuso causato dai parametri.

4. Funzione grafica perfetta per completare le funzioni di ricomparsa, amplificazione, riduzione, autoadattamento, lapping delle curve, visualizzare e stampare la curva nell'intervallo nominato, osservare le coordinate del punto di prova.

5. L'elaborazione dei dati supporta l'analisi automatica e la procedura reciproca grafica di Manchine, che è conveniente per verificare e confrontare i risultati del test.

6. Gestione dell'identità multilivello: gestione dell'identità a più livelli, identità diversa ha funzioni diverse, il che non solo rende l'operazione rapida per operatore ordinario, ma proteggono anche il sistema in modo efficace.

7. Canali di controllo multiplo: spostamento, controllo della forza, deformazione, controllo, controllo dello stress, controllo della deformazione, sollecitazione costante, deformazione costante ecc.

8. Standard di prova: fornire agli utenti le applicazioni necessarie al test, coprendo GB, ASTM, DIN, JIS, BS ... e altre specifiche standard di test.

Il carico di unità di misurazione multipla può essere visualizzato in KN, LBF o KGF come selezionato da O

Rapporto di prova

Rapporto di output e stampa: Excel, Word, Template Test Report, può essere modificato per mostrare le informazioni di prova, incluso la persona di prova ， Standard di prova ， Curva di prova ， Test Max Load eccance Aggiungi il logo dell'azienda e il nome dell'azienda, facile da modificare.
