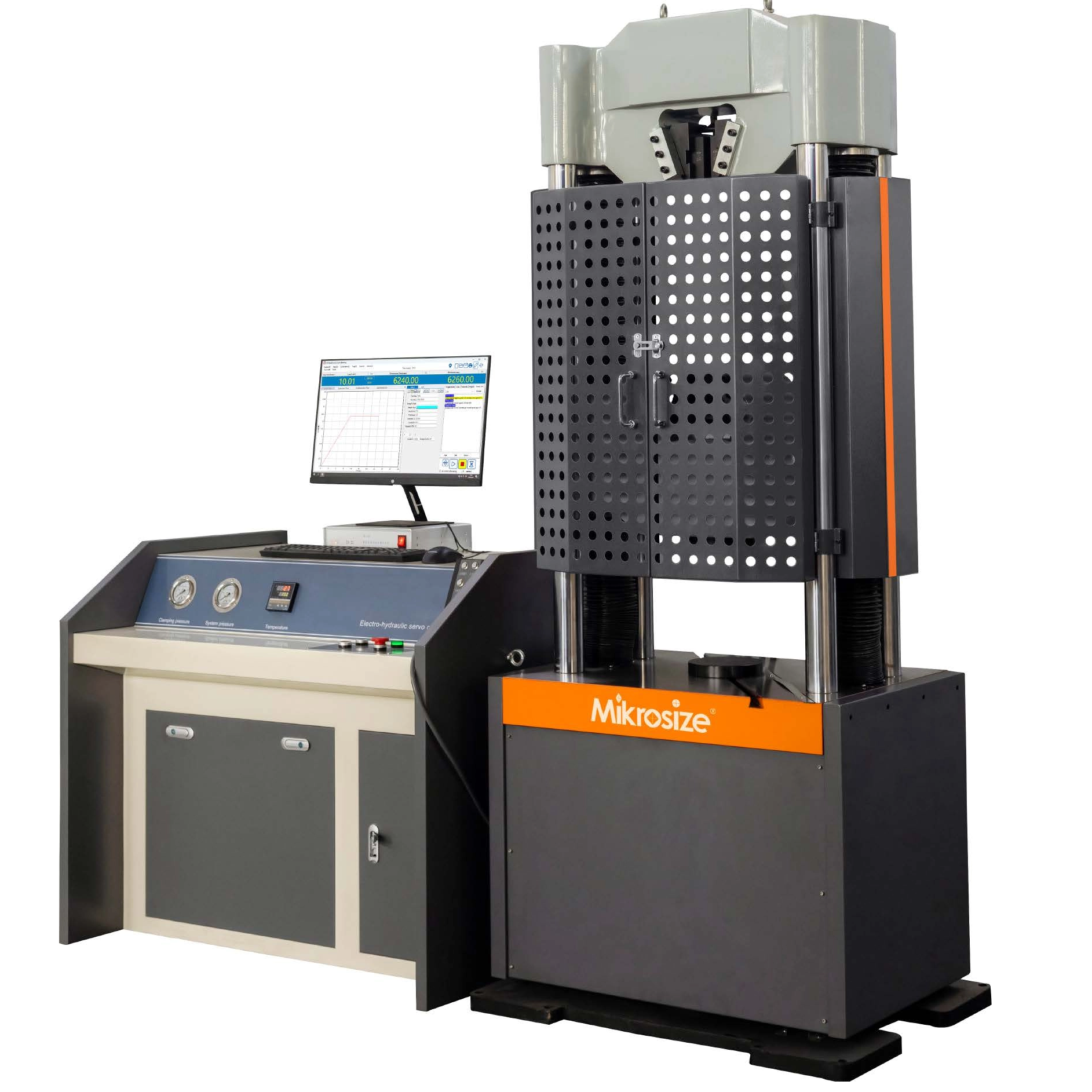

Macchina di prova universale servoidraulica elettroidraulica computerizzata UTM-H1000

Funzione del prodotto：

lAdatto per prove di trazione, compressione, flessione e taglio di metalli e non metalli (inclusi materiali compositi).
lAdotta il servocontrollo elettroidraulico a circuito chiuso, che può controllare accuratamente il flusso dell'olio idraulico attraverso la servovalvola e applicare il carico attraverso il cilindro dell'olio
lMacchina principale con cilindro dell'olio montato in basso, con spazio per prove di tensione sulla parte superiore e spazio per prove di compressione/flessione sulla parte inferiore.
lIl motore fa ruotare la vite di comando per controllare il sollevamento della traversa, in modo da regolare la tensione e lo spazio di compressione.
lDotato di uno speciale armadio di controllo della fonte di olio servo elettroidraulico, con strumenti di indicazione, pulsanti di controllo e pulsanti di arresto di emergenza.
lController integrato, in grado di realizzare forza di prova a velocità costante, spostamento a velocità costante, deformazione a velocità costante, ciclo di carico a velocità costante e altri test.
lDotato di una scatola di telecomando cablato, che può controllare l'apertura e la chiusura dell'attrezzatura per bloccare il campione.
lDesign della vite a quattro colonne e due conduttori, con struttura stabile ed elevata rigidità, in grado di soddisfare requisiti di prova ad alta resistenza.

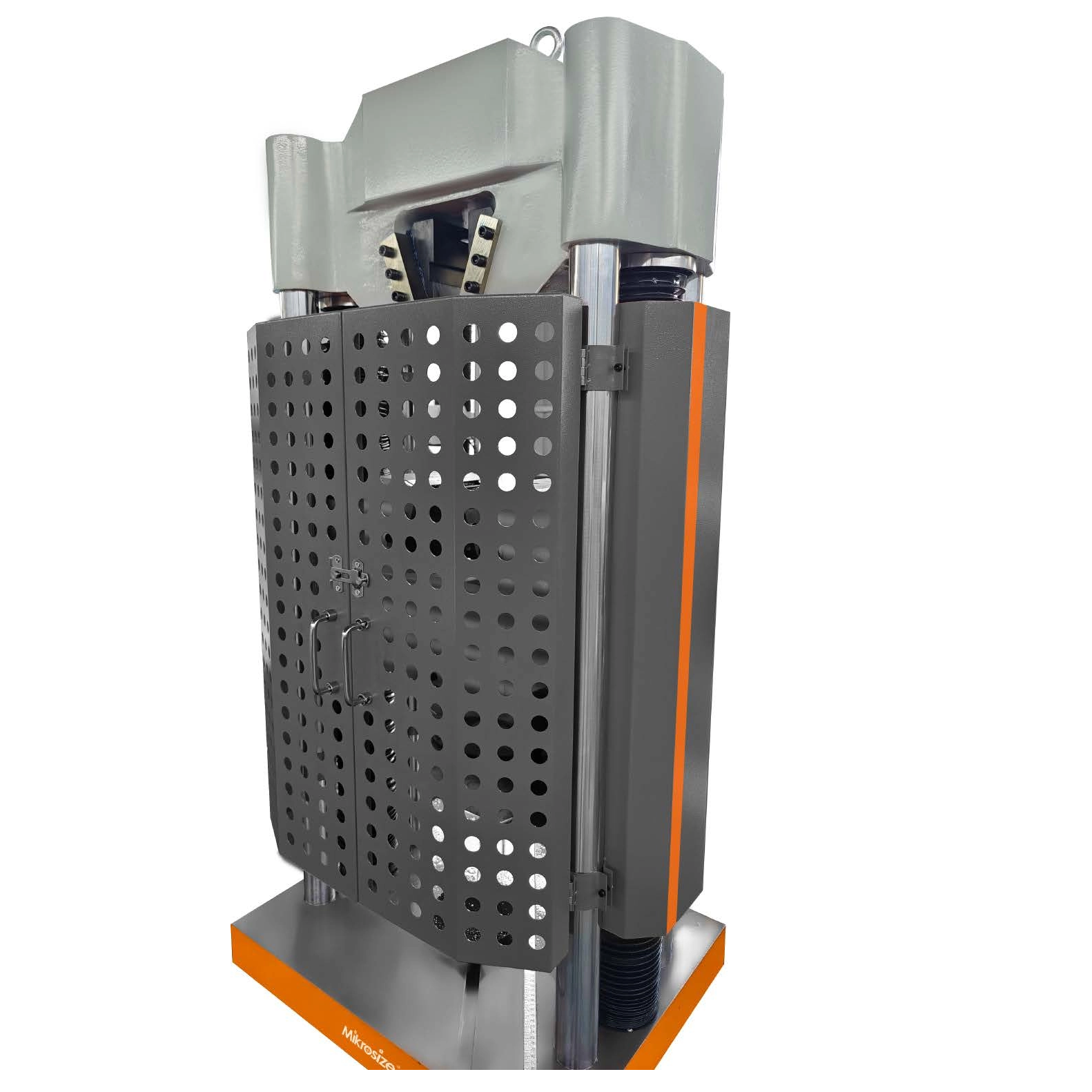

lDotato di copertura protettiva in filo metallico per evitare che gli schizzi causino danni agli sperimentatori quando il campione si rompe.
lDispone di molteplici funzioni di protezione come la protezione dall'arresto di emergenza da sovraccarico e sovrapressione, nonché dispositivi di limite meccanico.

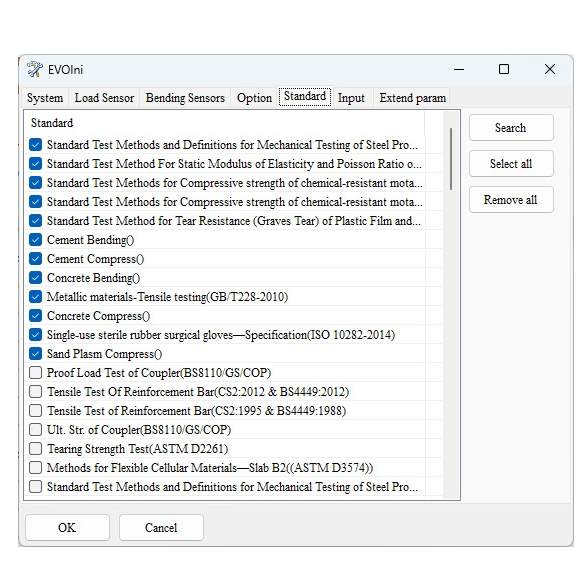

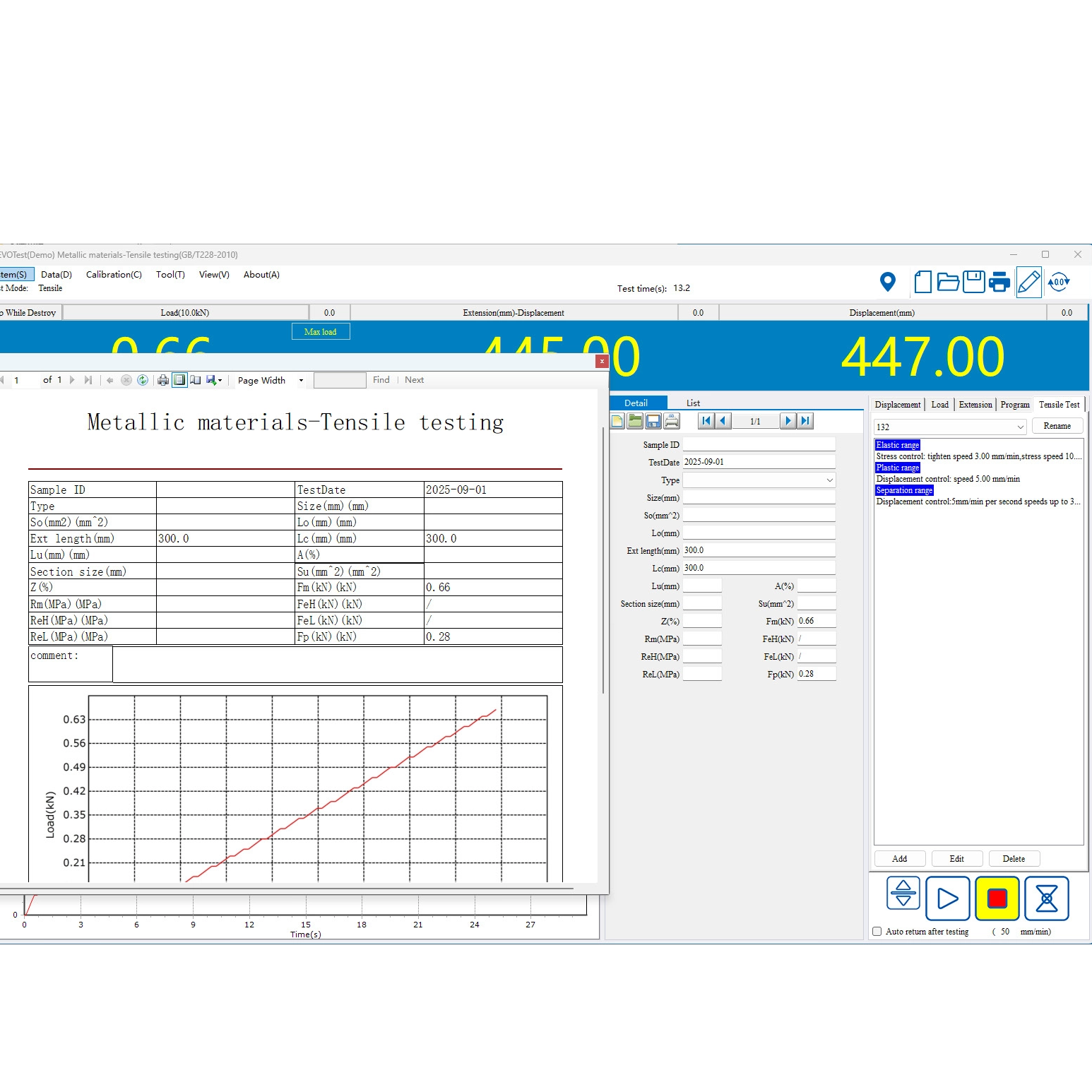

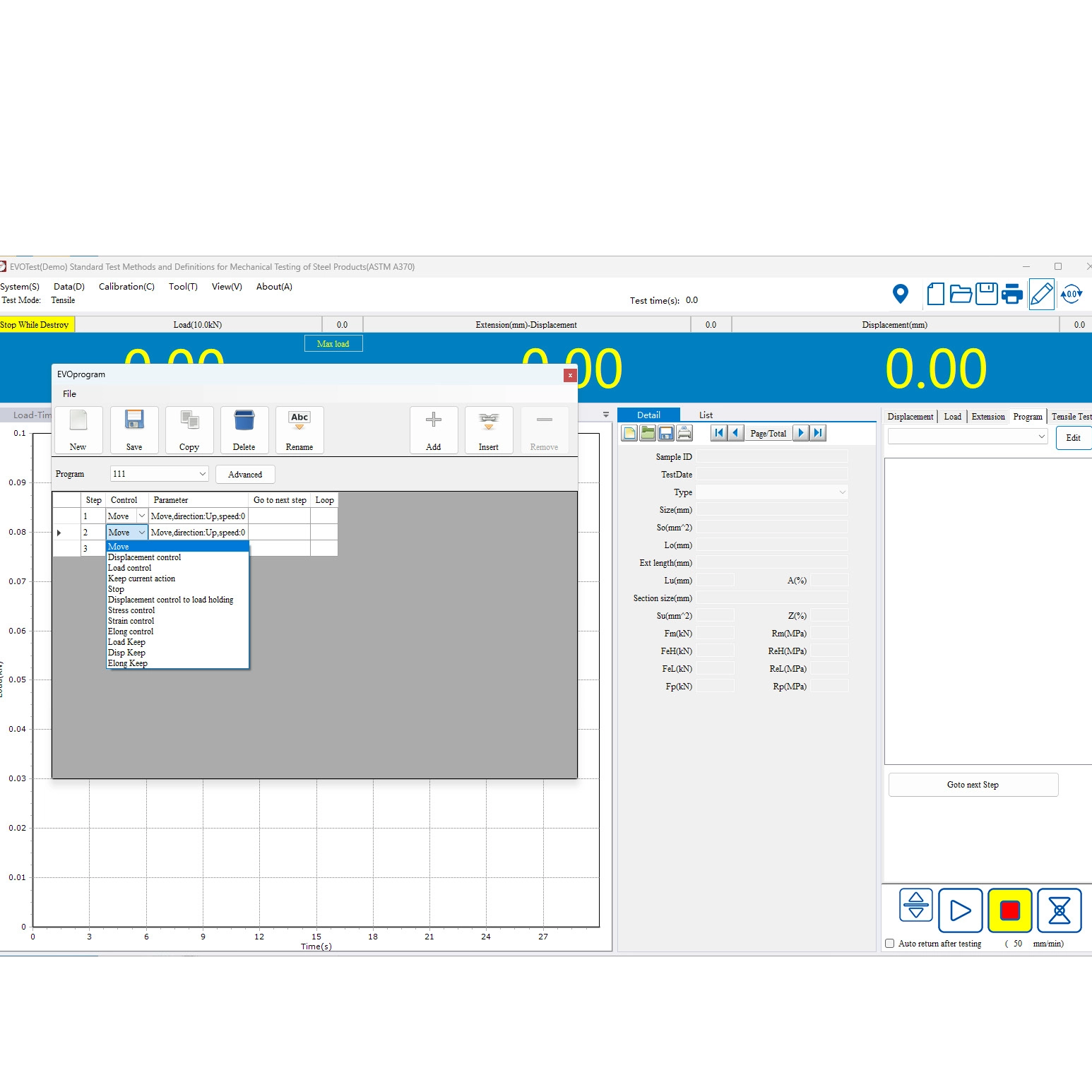

lCollaborando con speciali software di misurazione e controllo, può realizzare misurazioni e visualizzazione in tempo reale di esperimenti, controllo in tempo reale, elaborazione dati, output dei risultati e altre funzioni.
lIl software supporta più sistemi operativi come Win7, Win10 e Win11.
lSupporta l'utilizzo con estensimetri (opzionali).
lIl design soddisfa gli standard: ASTM E4, ISO 7500-1, EN 10002-2, BS 1610, DIN 51221, ecc.

Applicazione del prodotto：

lProve di base delle proprietà meccaniche dei materiali metallici. Verifica prestazionale e strutturale di materiali compositi.
lControllo qualità di materiali da costruzione e di ingegneria civile.
lAffidabilità e analisi dei guasti dei ricambi auto.
lVerifica definitiva delle prestazioni di apparecchiature aerospaziali e di fascia alta.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Specifiche tecniche ：

Modello	UTM-H1000
Numero di colonne	6 (4 colonne e 2 viti)
Capacità di carico	1000kn
Capacità di carico	100000kgf
Standard di calibrazione	Classe 1 （classe opzionale 0.5）
Accuratezza del carico di test	±1% (opzionale ±0,5%)
Caricare l'intervallo di misurazione	1%~ 100%fs
Risoluzione del carico	1/500.000 di FS
Risoluzione dello spostamento	0,001 mm
Precisione di spostamento	≤ ± 0,5% del valore indicante
Intervallo di misurazione della deformazione	1%~ 100%fs
Risoluzione della deformazione	1/± 500000fs della deformazione massima
Precisione di deformazione	≤ ± 0,5% del valore indicante
Protezione da sovraccarico	≥5% dell'intero intervallo
Parametri del frame principale
Max. Spazio di test di trazione	650 mm
Max. Spazio di test di compressione	550 mm
Distanza tra due colonne	550 mm
Max. Ictus del pistone	250 mm
Velocità di test	0-80mm/min
Regolazione del raggio incrociato per la velocità massima	Circa 200 mm/min
Controlla i parametri
Modalità di controllo	Controllo a circuito chiuso, controllo a circuito chiuso, deformazione, controllo a circuito chiuso
Force Control controlla l'intervallo di velocità	0,001%~ 5%fs/s
Il controllo della deformazione controlla la gamma di velocità	0,001%~ 5%fs/s
Parametri accessori

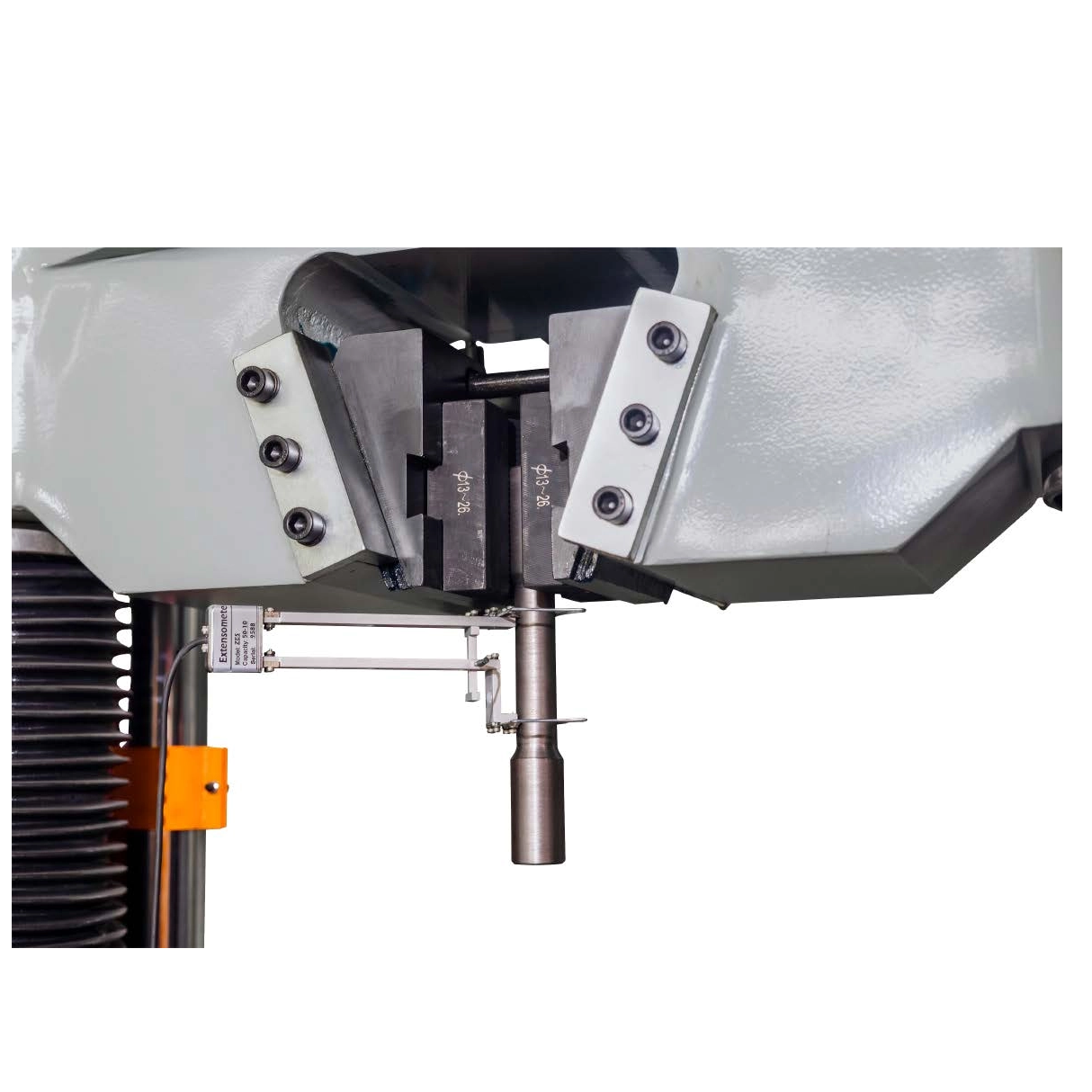

Modalità di serraggio	Serraggio automatico idraulico a cuneo integrato
Dimensioni complessive delle mascelle	80*80mm
Dia di bloccaggio del campione rotondo. Allineare	Φ13-Φ26mm (opzionale: Φ26-Φ40mm; Φ6-13mm)
Gamma di spessore di serraggio del campione piatto	0~15 mm (opzionale: 15–30 mm)
Dimensioni della piastra di compressione	Φ160mm
Parametri della macchina
Dimensione del telaio di carico (LWH)	9006602150mm
Dimensione di potenza dell'olio (LWH)	125010001000mm
Alimentazione elettrica	3P 380V±10%,50-60HZ,2,3kW
NW	1780 kg
Temperatura operativa	0 a +38 ° C (da +32 a +100 ° F)
Gamma di umidità	Dal 10% al 90% non condensante

Consegna standard ：

Nome	Qty
Frame ospite	1 set
Automatico idraulico Presa di trazione a cuneo	1 set/ciascuno
Dispositivo di compressione Φ160mm	1 set
Dispositivo di piegatura a 3 punti	1 set
Screening di sicurezza	1 set
Cabinet di controllo	1 set
Scatola dell'olio	1 set
Servo Motor and Drive System	1 set
Pompa dello stantuffo	1 set
Blocco della valvola integrata idraulica	1 set
Gage a pressione	1 set
Tubo dell'olio ad alta pressione	1 set
Valvola di scambio magnetico	1 set
Misurare e controllare il software	1 set
Sistema di controllo	1 copia
Carica cella	1 set
Controller portatile	1 set
Sensore di spostamento	1 set
Computer HP	1 set
Stampante HP	1 set
Manuale di istruzioni	1 copia
Carta di garanzia	1 copia
Certificato di prodotto	1 copia
Certificato di calibrazione	1 copia
