Sonda rilevatore di difetti ad ultrasuoni

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

SONDA RILEVATORE DIFETTI A ULTRASUONI

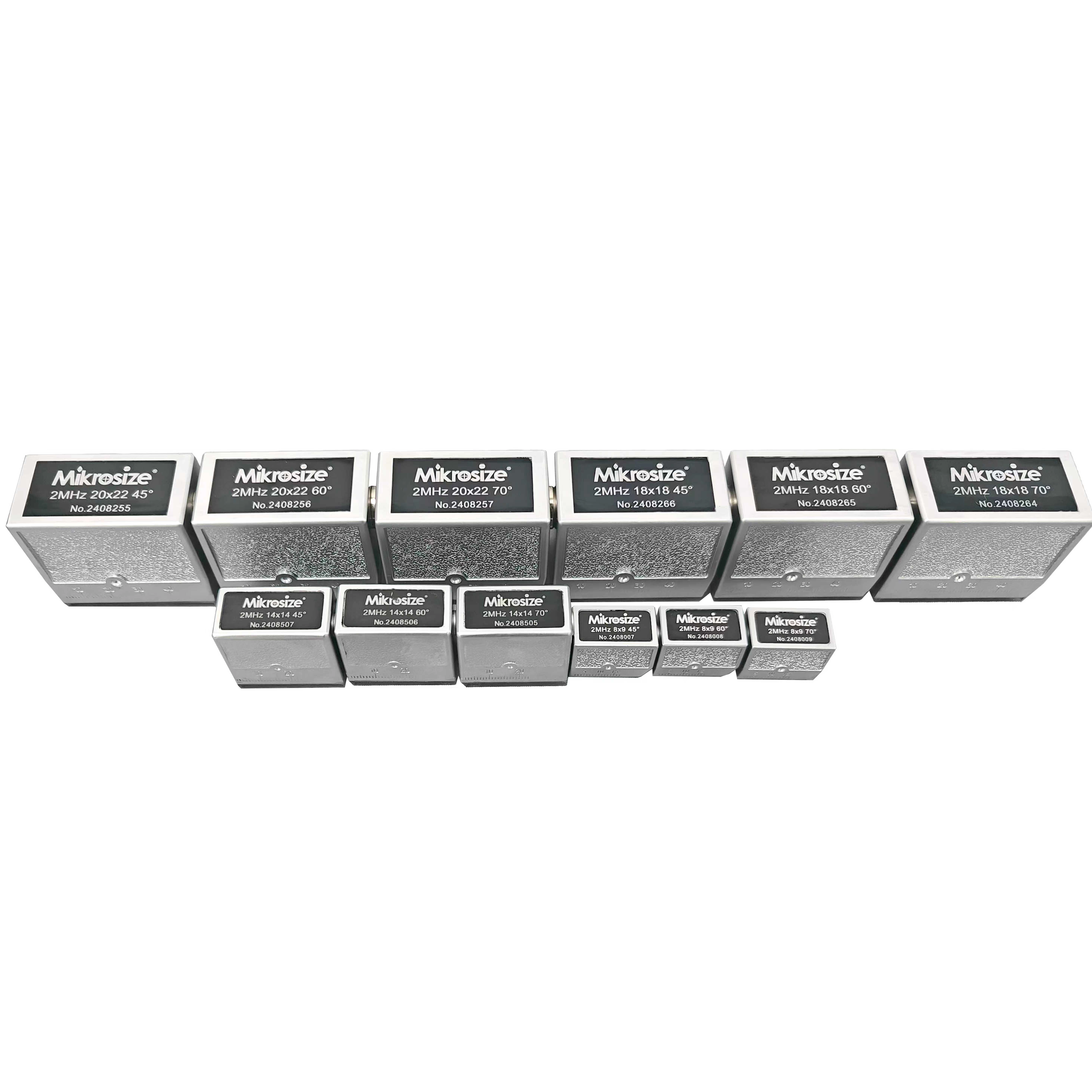

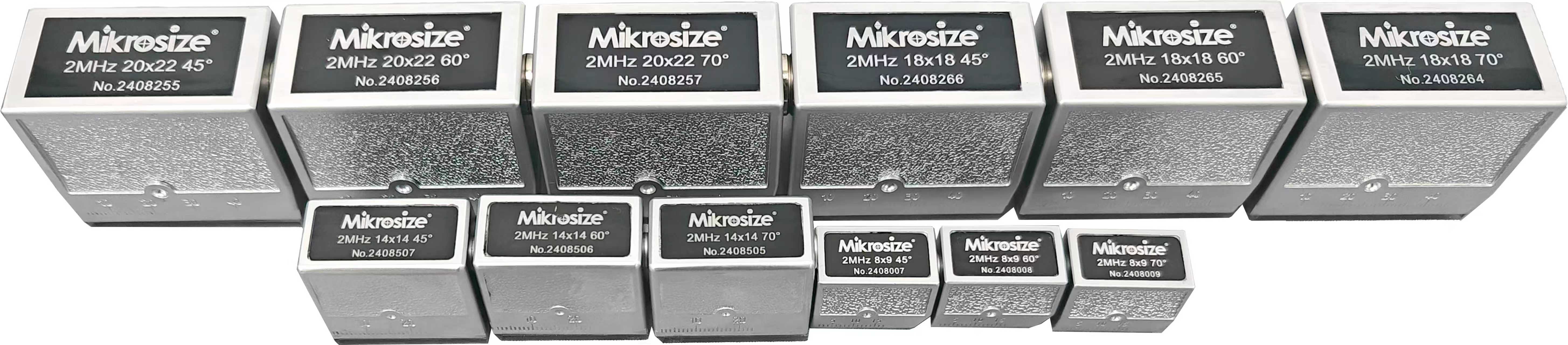

19d8b5e1670f6e2d9c531aba0188b8c3

Sonda angolare

Frequenza

2MHz

Dimensione del cristallo (mm)

8x9

14x14

18x18

20x22

Angolo

45°

60°

70°

45°

60°

70°

45°

60°

70°

45°

60°

70°

Errori di frequenza dell'onda

≤ 10%

Sensibilità in eccesso (dB)

≥ 70

≥ 68

≥ 64

≥ 70

≥ 66

≥ 62

≥ 72

≥ 70

≥ 64

≥ 72

≥ 68

≥ 66

Onda iniziale di larghezza (mm)

≤ 22

≤ 21

≤ 22

≤ 21

≤ 22

Risoluzione (dB)

≥ 34

≥ 32

≥30

≥ 30

≥ 34

≥ 32

≥ 34

≥ 32

≥ 28

Deflessione del raggio

≤±1°

Distanza in prima linea (mm)

≤ 11,5

≤ 12,5

≤ 21

≤ 22

≤ 18,5

≤ 21

≤ 20,5

≤ 19,5

Valore K misurato

±0,5°

Standard

EN12668-2

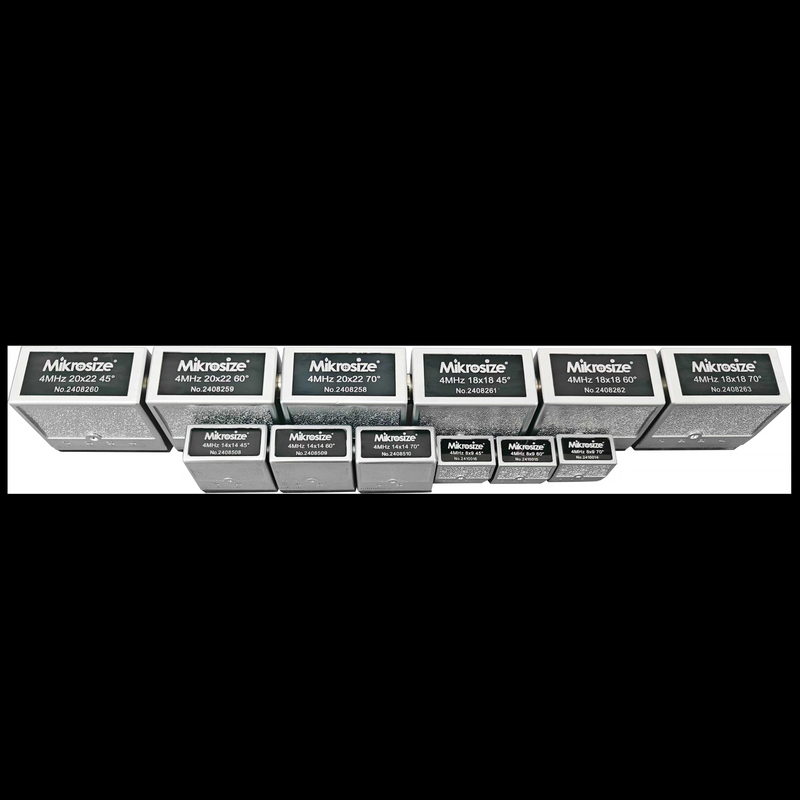

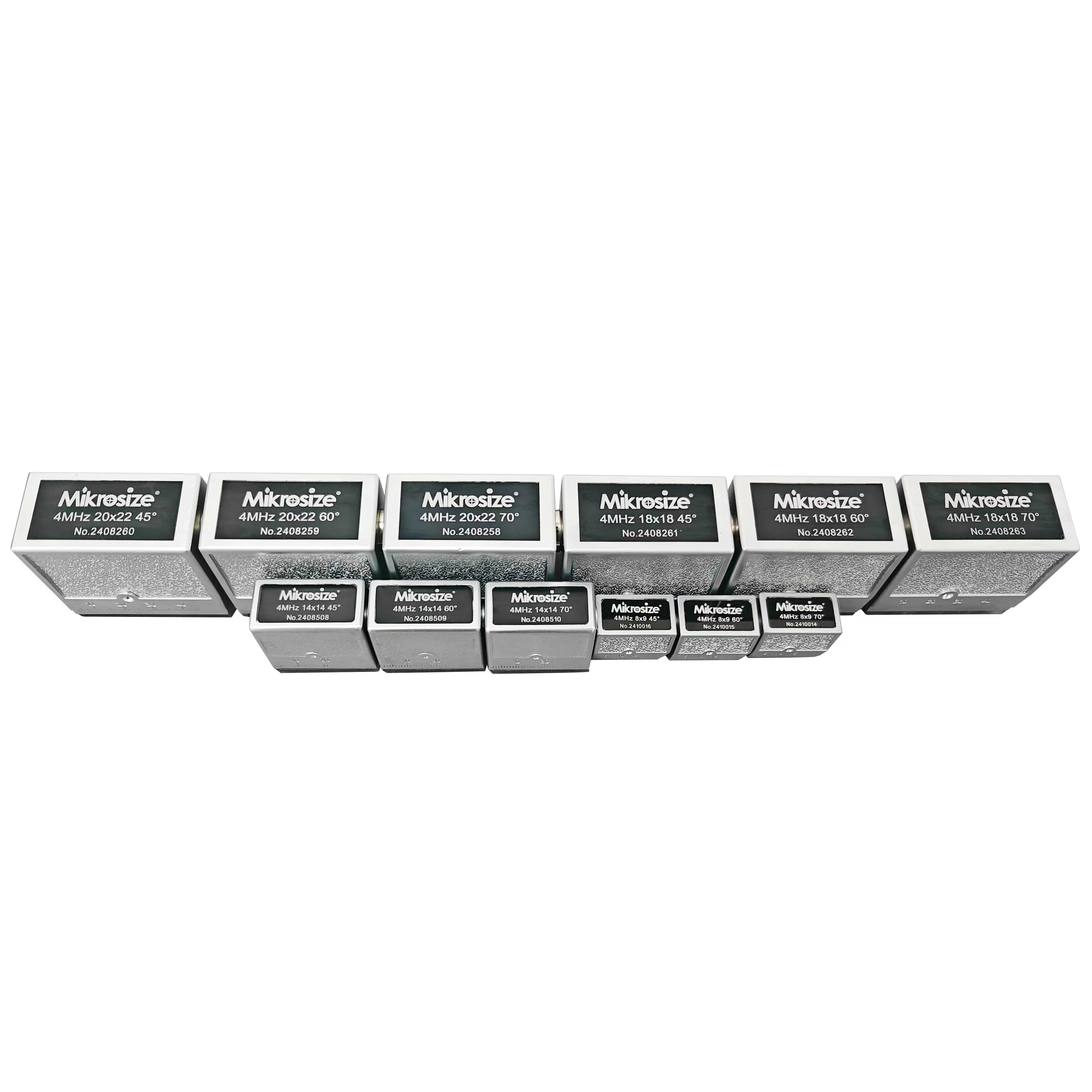

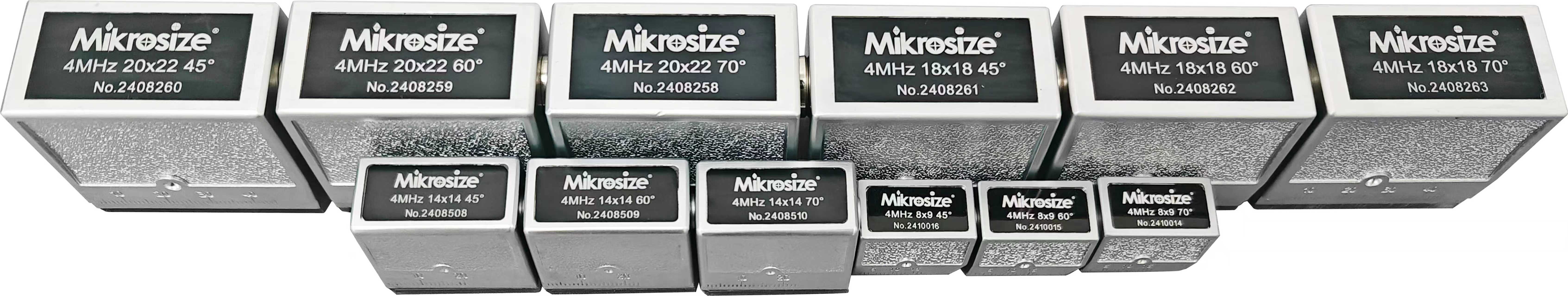

58896d17b1afe762d5f579fe0bca33f1

Frequenza

4 MHz

Dimensione del cristallo (mm)

8x9

14x14

18x18

20x22

Angolo

45°

60°

70°

45°

60°

70°

45°

60°

70°

45°

60°

70°

Errori di frequenza dell'onda

≤ 10%

Sensibilità in eccesso (dB)

≥ 64

≥ 66

≥ 64

≥ 67

≥ 66

≥ 64

≥ 60

≥ 64

≥ 60

Onda iniziale di larghezza (mm)

≤ 13

≤ 14

≤ 12

≤ 14

≤ 12

≤ 14

Risoluzione (dB)

≥ 32

≥ 35

≥ 32

≥ 34

≥32

≥ 32

≥ 30

Deflessione del raggio

≤±1°

Distanza in prima linea (mm)

≤ 11,5

≤ 13

≤ 12

≤ 25

≤ 23

≤ 25

≤ 23

Valore K misurato

±0,5°

Standard

EN12668-2

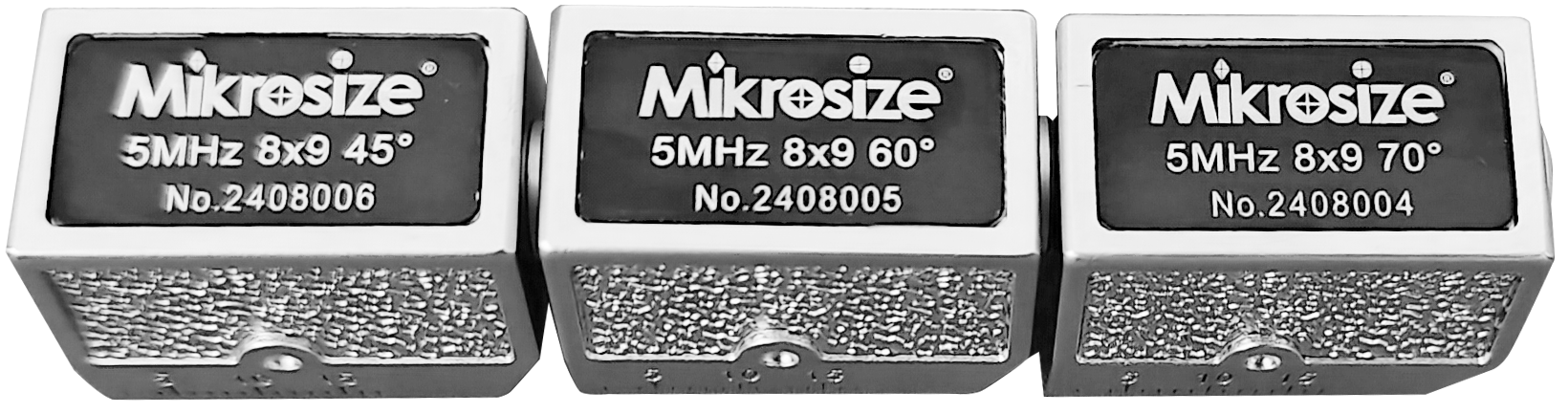

3. Sonda angolare: 5 MHz

Frequenza	4 MHz
Dimensione del cristallo (mm)	8x9
Angolo	45°	60°	70°
Errori di frequenza dell'onda	≤ 10%
Sensibilità in eccesso (dB)	≥ 68	≥ 66	≥ 62
Onda iniziale di larghezza (mm)	≤ 12	≤ 12	≤ 12
Risoluzione (dB)	≥ 32	≥ 32	≥ 32
Deflessione del raggio	≤±1°
Distanza in prima linea (mm)	≤ 11,5
Valore K misurato	±0,5°
Standard	EN12668-2

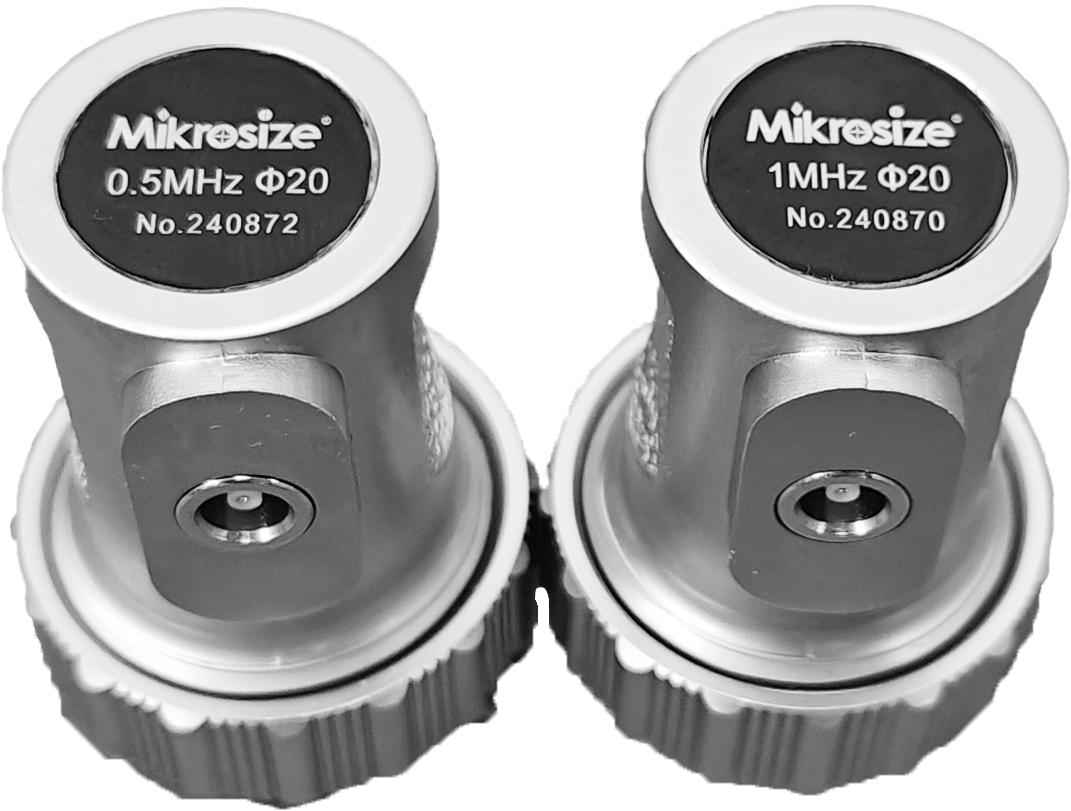

4. Sonda diritta normale: Φ20-0,5 MHz, 1 MHz

Frequenza	0,5 MHz	1 MHz
Dimensione del cristallo (mm)	Φ20
Errori di frequenza dell'onda	≤ 10%
Sensibilità in eccesso (dB)	≥ 32	≥ 38
Onda iniziale di larghezza (mm)	≤ 30	≤ 26
Risoluzione (dB)	≥ 28	≥ 22
Deflessione del raggio	≤±1°
Standard	EN12668-2

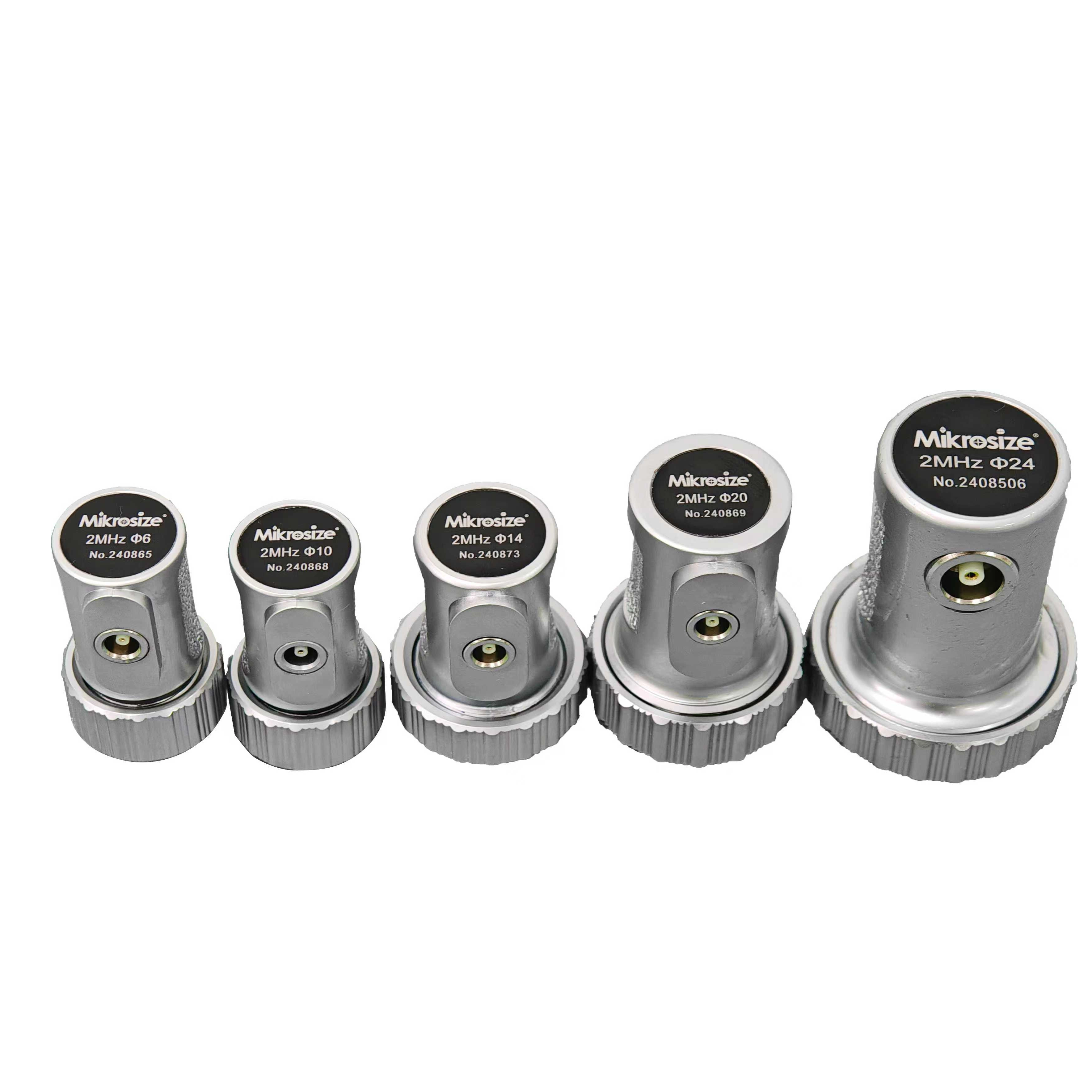

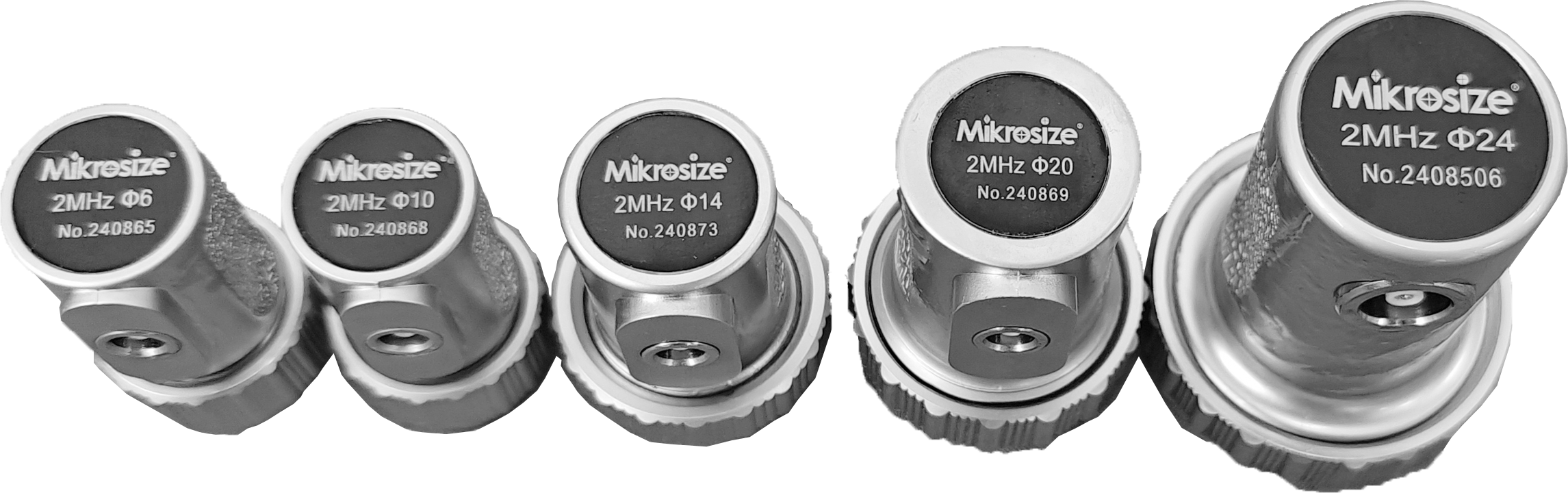

5.Sonda diritta normale-2 MHz

Frequenza	2MHz
Dimensione del cristallo (mm)	Φ6	Φ10	Φ14	Φ20	Φ24
Errori di frequenza dell'onda	≤ 10%
Sensibilità in eccesso (dB)	≥ 18	≥ 34	≥ 44	≥ 54	≥ 54
Onda iniziale di larghezza (mm)	≤ 21	≤ 21	≤ 21	≤ 21	≤ 21
Risoluzione (dB)	≥ 18	≥ 18	≥ 22	≥ 26	≥ 26
Deflessione del raggio	≤±1°
Standard	EN12668-2

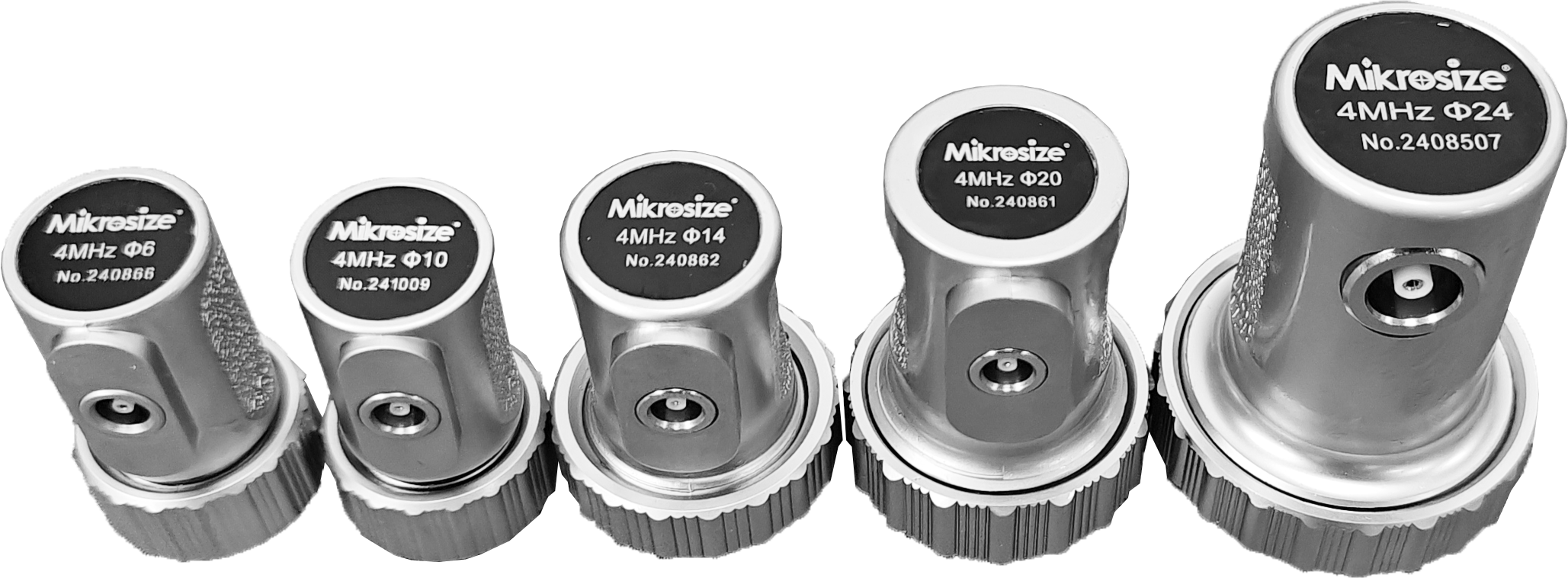

6. Sonda diritta normale-4 MHz

Frequenza	4 MHz
Dimensione del cristallo (mm)	Φ6	Φ10	Φ14	Φ20	Φ24
Errori di frequenza dell'onda	≤ 10%
Sensibilità in eccesso (dB)	≥ 26	≥ 42	≥ 50	≥ 54	≥ 56
Onda iniziale di larghezza (mm)	≤ 14	≤ 14	≤ 14	≤ 14	≤ 14
Risoluzione (dB)	≥ 26	≥ 26	≥ 28	≥ 26	≥ 30
Deflessione del raggio	≤±1°
Standard	EN12668-2

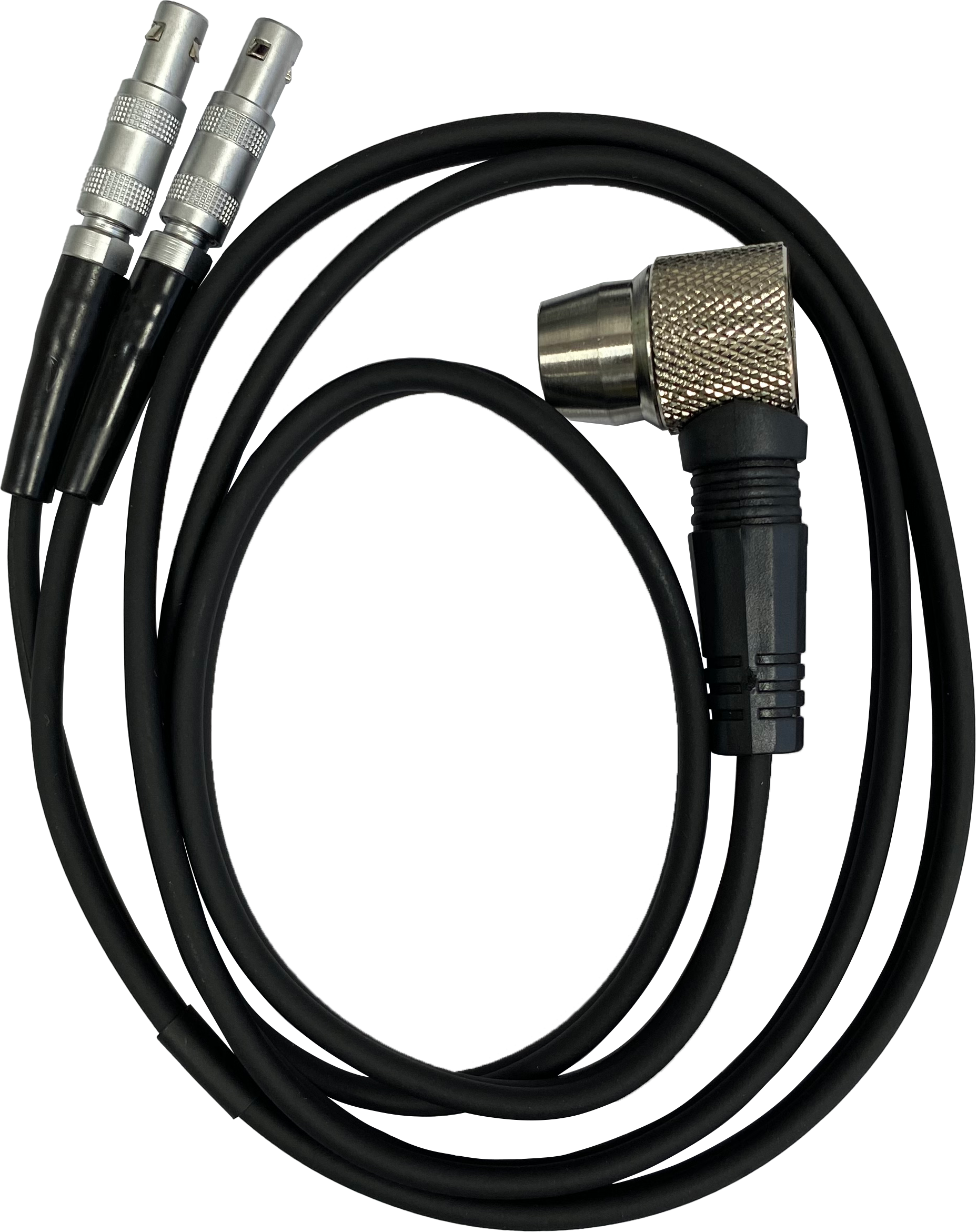

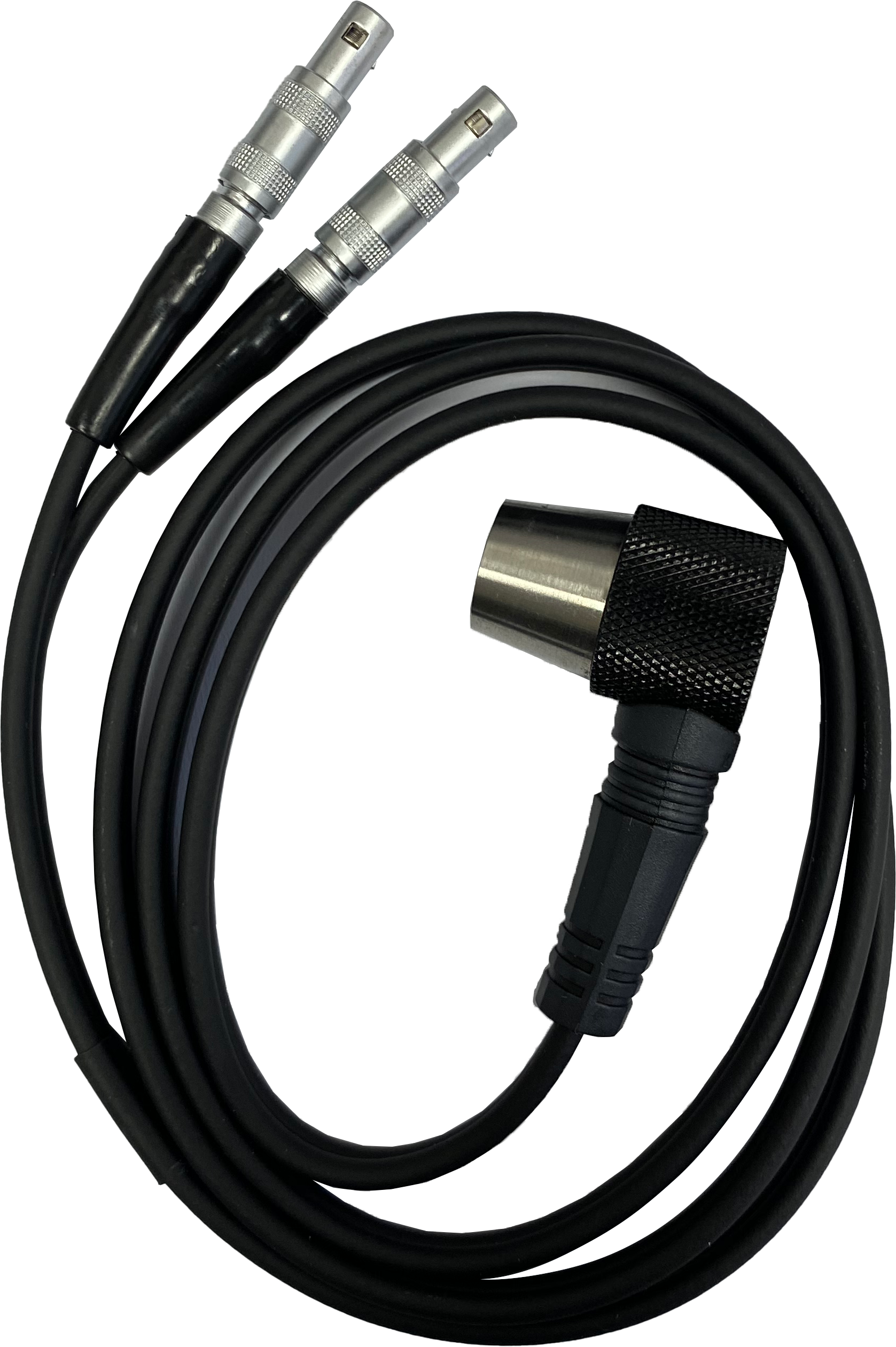

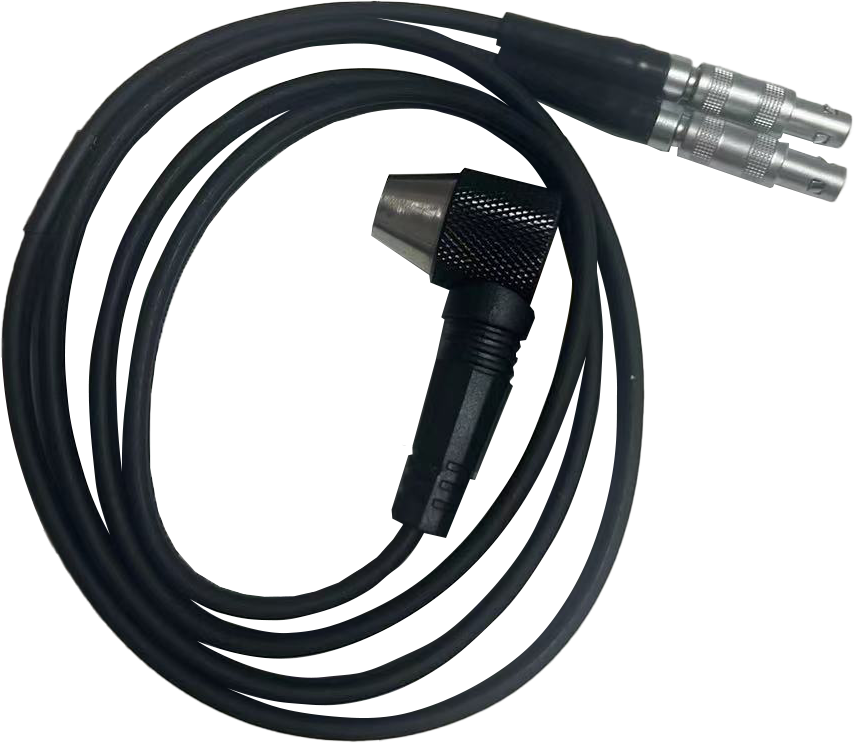

TP0212200	TP0506060	TP0508225	TP0510250

TP0706060	TP1004030	HTP0510250 HTP0510350 HTP0510500

Codice	Intervallo di misurazione dello spessore	Diametro cristallino	Frequenza	Temperatura operativa

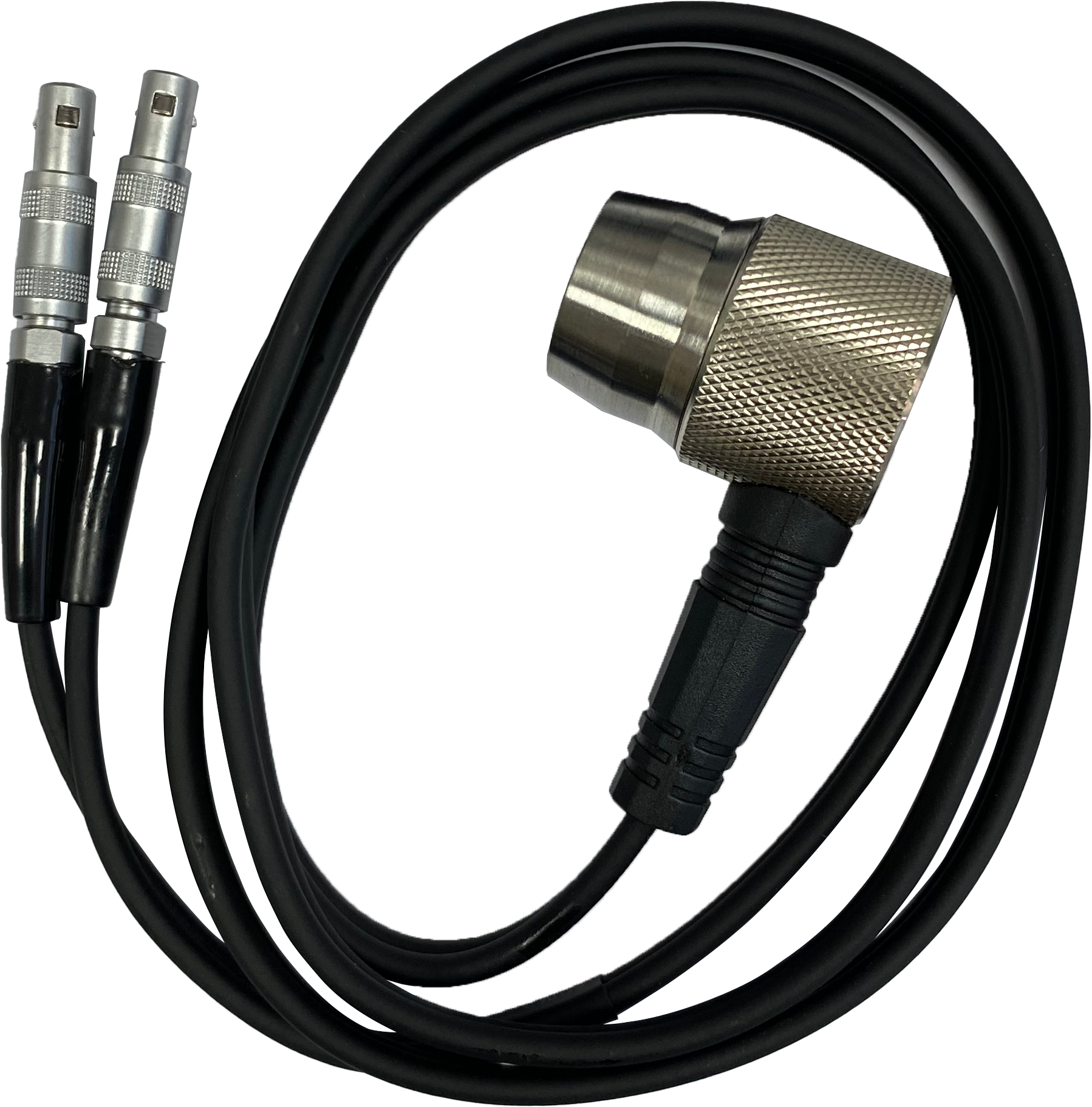

TP0212200	1-200 mm	Φ12mm	2MHz	-10 ℃ ~ 60 ℃
TP0506060	1-60mm	Φ6mm	5MHz	-10 ℃ ~ 60 ℃
TP0508225	1-225mm	Φ10mm	5MHz	-10 ℃ ~ 60 ℃
TP0510250	1-250 mm	Φ10mm	5MHz	-10 ℃ ~ 60 ℃
TP0706060	0,8-60 mm	Φ6mm	7MHz	-10 ℃ ~ 60 ℃

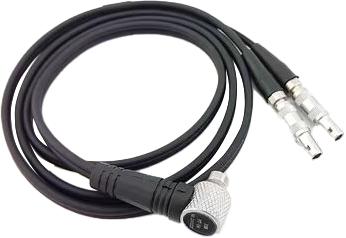

TP1004030	0,75-30 mm	Φ4mm	10 MHz	-10 ℃ ~ 60 ℃
HTP0510250	2-220 mm	Φ10mm	5MHz	-10 ℃ ~ 250 ℃
HTP0510350	2-220 mm	Φ10mm	5MHz	-10 ℃ ~ 350 ℃
HTP0510500	2-220 mm	Φ10mm	5MHz	-10 ℃ ~ 500 ℃
