Blocco di prova standard per tester a ultrasuoni

Blocco per test ad ultrasuoni CSII

NB/T47013-2015

Questo blocco di prova è adatto per il rilevamento del carbonio

Forgiati in acciaio e acciaio bassolegato con spessore inferiore

Oltre 45 mm utilizzando sonde diritte a doppio cristallo

Per il rilevamento radiale di acciaio al carbonio e bassolegato

Utilizzo di bulloni grezzi in acciaio con un diametro di M36 o superiore

Sonde dritte a doppio cristallo.

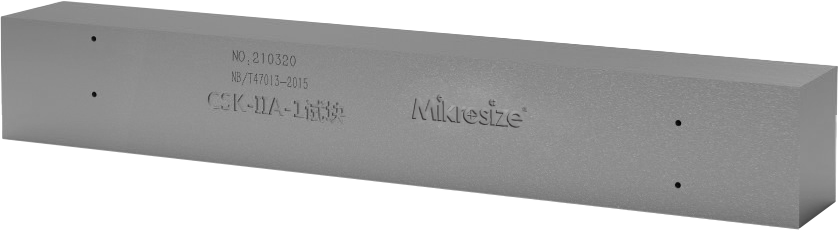

Blocco per test a ultrasuoni CSK-IIA

NB/T47013-2015

Questo blocco di prova è adatto per il rilevamento a ultrasuoni di

Giunti saldati di tipo I con un intervallo di spessori del pezzo pari a

Da 6 mm a 200 mm utilizzando sonde angolari e sonde diritte.

Blocco di prova standard serie GS

Blocco di confronto per test ad ultrasuoni

NB/T47013-2015

Questo blocco di prova è adatto per il rilevamento ad ultrasuoni di giunti di testa in apparecchiature portanti pressione in alluminio e lega di alluminio, nonché in titanio, con spessore maggiore

Superiore o uguale a 8 mm ~ 80 mm

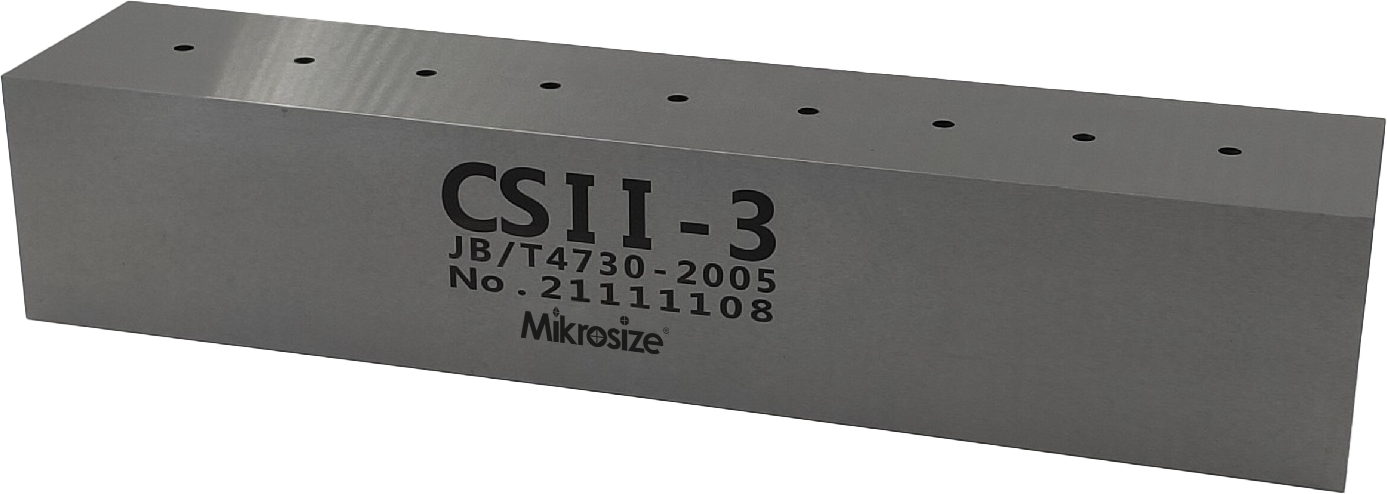

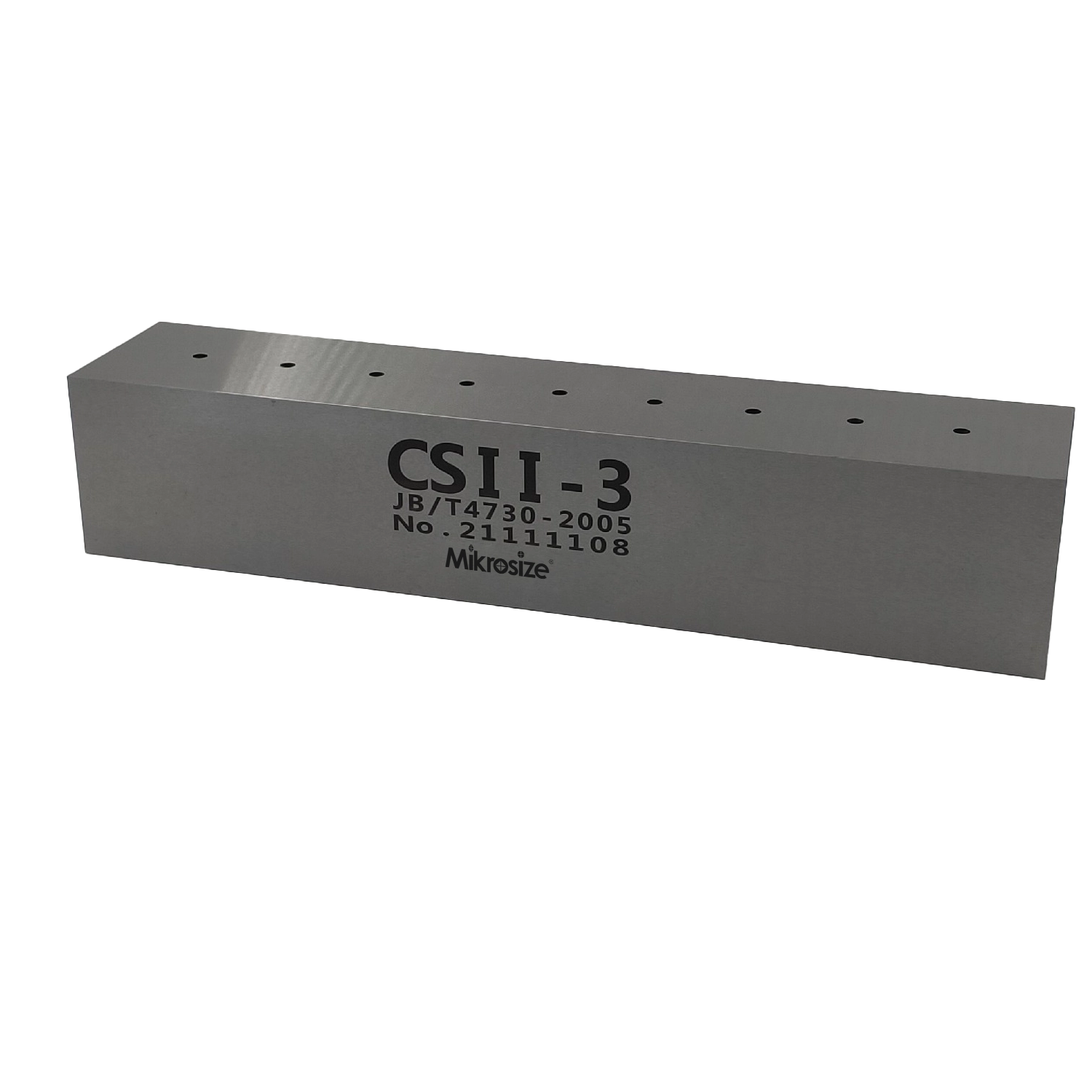

Blocco per test ad ultrasuoni CSII

JB/T4730-2005

Questo blocco di prova è adatto per il rilevamento ad ultrasuoni di materie prime, componenti e giunti saldati utilizzati

Attrezzature portanti pressione realizzate con materiali metallici. È applicabile anche per il rilevamento a ultrasuoni di apparecchiature metalliche portanti pressione in servizio e può essere utilizzato come riferimento per il rilevamento a ultrasuoni di parti di supporto e

Parti strutturali relative alle apparecchiature portanti pressione.

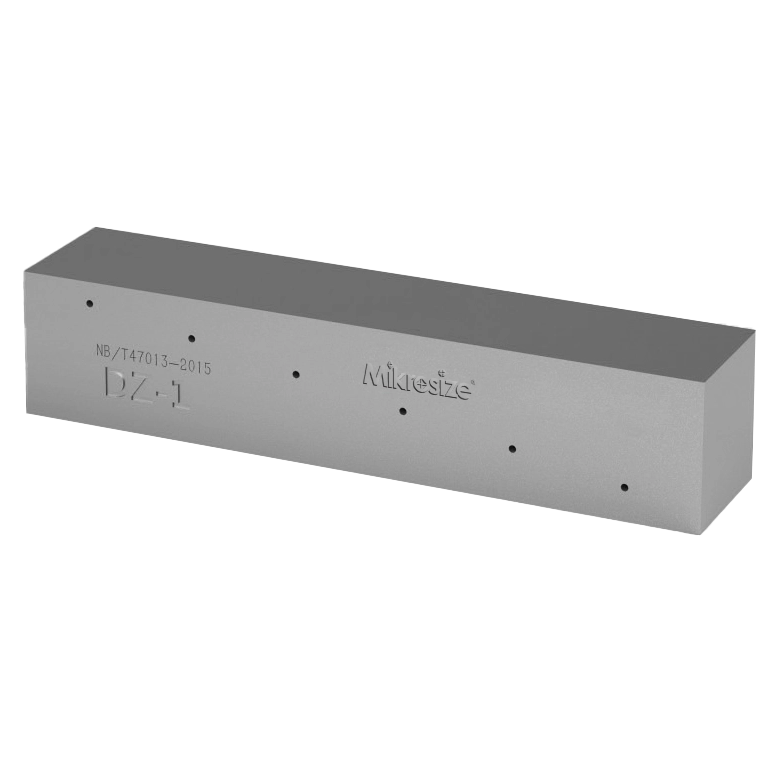

Blocco per test a ultrasuoni DZ-1

per la zona cieca della sonda diritta

NB/T47013-2015

Questo blocco di prova è adatto per pezzi con uno spessore di

≤40 mm.

Blocco test di confronto a ultrasuoni CSK-IVA

NB/T47013-2015JB/T4730-2005

Questo blocco di prova è adatto per il rilevamento a ultrasuoni di giunti saldati di tipo I con un intervallo di spessore del pezzo compreso tra 200 e 500 mm utilizzando sonde angolari e diritte.

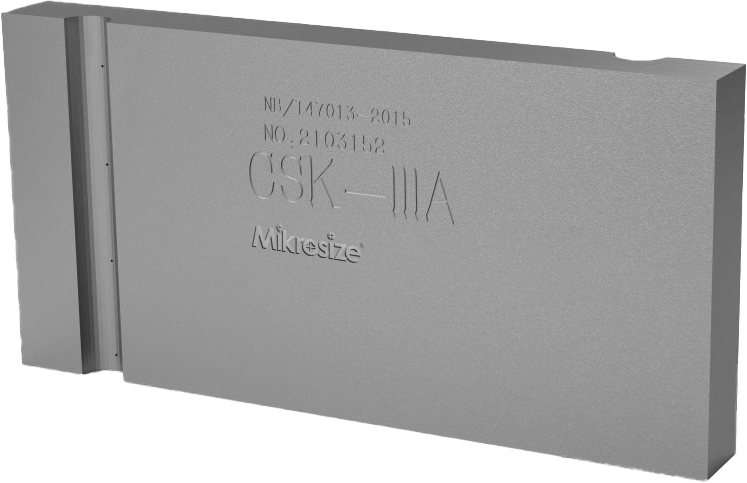

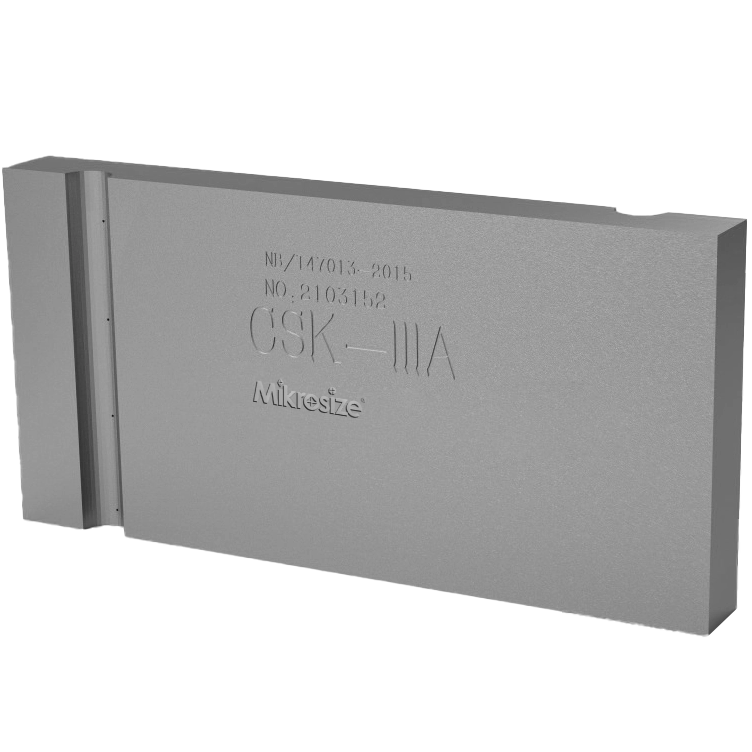

Blocco di test per rilevamento difetti standard a ultrasuoni CSK-IIIA

NB/T47013-2015

Questo blocco di prova è adatto per la preparazione di

Curve distanza-ampiezza durante il rilevamento di giunti saldati con un intervallo di spessore compreso tra 8 mm e 120 mm utilizzando sonde angolari.

Blocco PAUT (Phased Array Ultrasonic Testing).

ISO 19675

Questo blocco di prova è adatto per il rilevamento a ultrasuoni di giunti saldati di tipo Ii con un intervallo di spessori del pezzo pari a

Da 4 mm a 50 mm utilizzando sonde angolari.

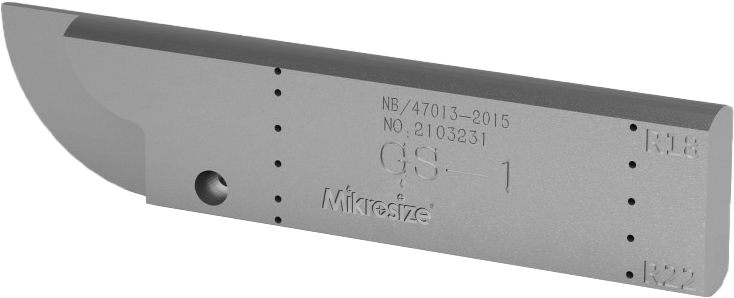

Blocco per test a ultrasuoni GS

NB/T47013-2015

Questo blocco di prova è adatto per testare la zona cieca di

Sonde diritte.
