Nell'intricato mondo della metrologia dimensionale e del controllo qualità, il proiettore di profili per misurazioni verticali, noto anche come proiettore di contorni per misurazioni verticali, rappresenta uno strumento fondamentale per l'ispezione senza contatto e ad alta precisione. In qualità di fornitore leader nel settore degli strumenti di misura e prova, Mikrosize riconosce il ruolo fondamentale che questa tecnologia svolge nelle industrie che richiedono precisione a livello di micron. Questo comparatore ottico è uno strumento indispensabile per produttori, laboratori di controllo qualità e dipartimenti di ricerca e sviluppo dedicati all'eccellenza.
Comprendere il proiettore di profili di misurazione verticale
Un proiettore di profili di misurazione verticale è uno strumento ottico sofisticato che utilizza i principi della proiezione ottica per ingrandire il contorno, o profilo, di un pezzo in lavorazione. Questa ombra ingrandita viene quindi proiettata verticalmente su uno schermo ampio e chiaro, consentendo una facile ispezione visiva e una misurazione precisa. È eccezionalmente adatto per misurare dimensioni, forme e geometrie complesse di pezzi che spesso rappresentano una sfida per i metodi di contatto tradizionali. Le applicazioni tipiche includono, ma non sono limitate a, complesse parti metalliche stampate, delicati componenti in plastica stampati a iniezione, ingranaggi e filettature sottili, connettori elettronici e varie sezioni di profilo. La natura senza contatto della misurazione previene la deformazione o il danneggiamento delle parti, rendendolo ideale per superfici morbide, fragili o altamente rifinite.
Specifiche tecniche e funzionalità avanzate

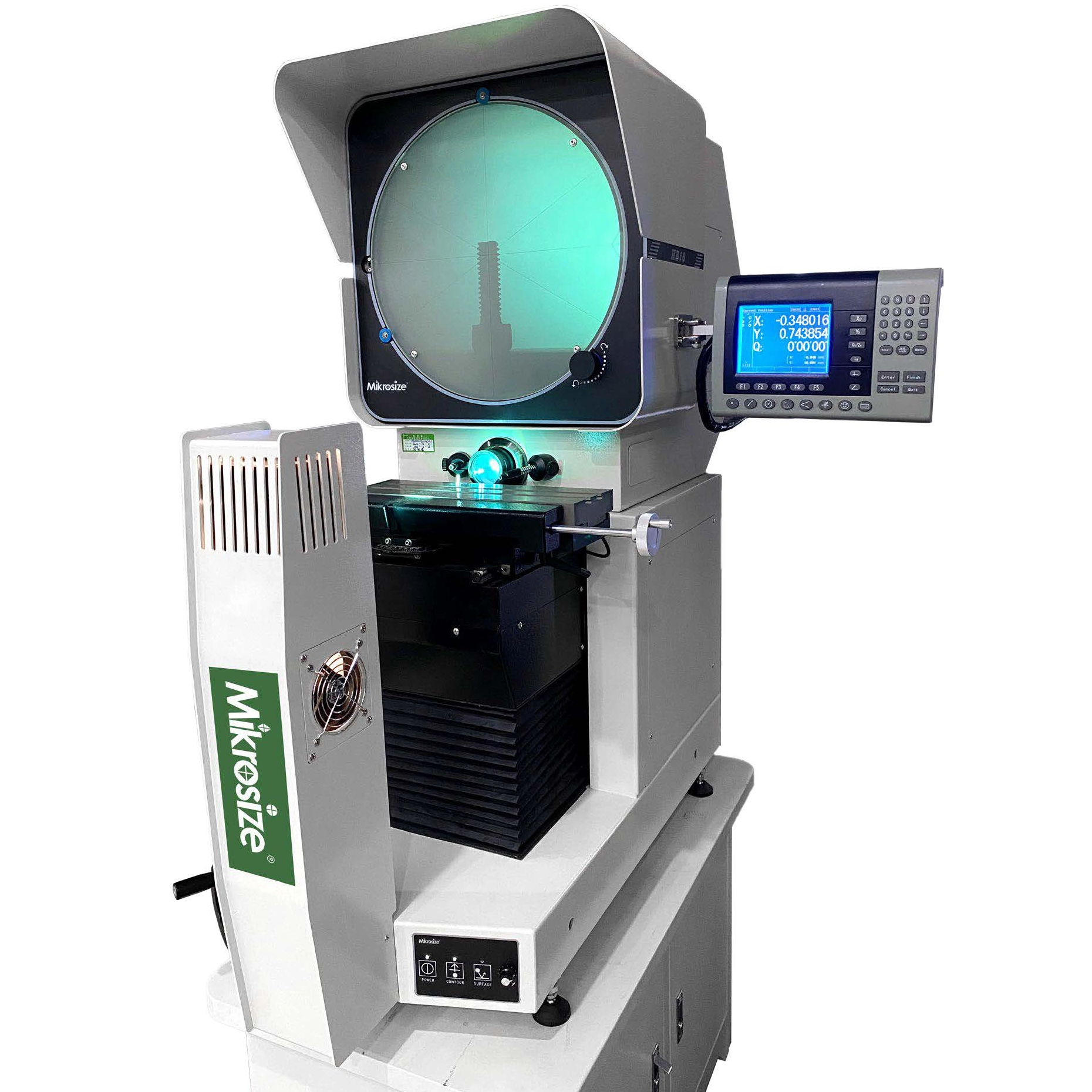

I moderni proiettori verticali, come quelli forniti dai leader del settore come Mikrosize, sono progettati per prestazioni robuste e precisione eccezionale. Un sistema standard di alta qualità incorpora in genere un potente sistema a doppia sorgente luminosa alogena da 24 V 150 W. Questa doppia illuminazione, composta da luce di superficie per osservare i dettagli della superficie e luce di contorno per creare un'ombra nitida del profilo, garantisce chiarezza per un'ampia gamma di tipi di materiali e geometrie delle parti.
La struttura meccanica principale dello strumento è costruita attorno alla stabilità e alla precisione. È dotato di uno schermo in vetro rotante a 360° inciso con scale e linee a croce precise, che consente misurazioni angolari e un facile allineamento. La base della sua capacità di misurazione poggia su una tavola di misurazione di precisione a tre assi (X, Y, Z). Questa tavola, spesso dotata di encoder con scala in vetro ad alta precisione o viti di precisione, consente un movimento fluido e controllato del pezzo. Con una risoluzione di misurazione tipica e una precisione che arriva fino a 1 micron (μm), questi proiettori forniscono l'affidabilità necessaria per rigorosi protocolli di controllo qualità nei settori aerospaziale, automobilistico, della produzione di dispositivi medici e di stampi.
Funzionalità principali e metodologie di misurazione
La versatilità del proiettore di contorni verticale è dimostrata attraverso le sue due metodologie di misurazione principali:
Metodo di misurazione assoluta: questo è l'approccio di misurazione diretta. L'operatore posiziona il pezzo sul tavolo, utilizza l'illuminazione appropriata per proiettare un profilo nitido sullo schermo e allinea le linee di riferimento dello schermo (mirino) con il bordo dell'immagine ingrandita. Le dimensioni vengono quindi lette direttamente dal sistema di lettura digitale (DRO) ad alta precisione collegato ai movimenti del tavolo di misurazione. Spostando la tavola sugli assi X e Y, è possibile determinare con estrema precisione le distanze lineari tra i punti, i diametri dei fori, gli interassi e altre caratteristiche geometriche.
Metodo di misurazione relativo (metodo di confronto): questo metodo altamente efficiente viene utilizzato per ispezioni di volumi elevati o per il controllo di contorni complessi. Si tratta di confrontare la proiezione ingrandita del pezzo con un 'grafico' principale o un disegno standard posizionato sullo schermo. Questo grafico principale viene creato con l'esatta scala di ingrandimento del proiettore (ad esempio, 10x, 20x, 50x, 100x). Qualsiasi deviazione tra l'ombra del pezzo e le linee della sagoma è immediatamente visibile, consentendo una rapida valutazione 'superato/fallito' o la misurazione simultanea di più dimensioni rispetto ai valori nominali. Questo metodo riduce drasticamente i tempi di ispezione per la produzione in lotti.
Mikrosize : Il tuo fornitore di fiducia nell'ecosistema degli strumenti di misura e prova
In quanto fornitore specializzato e orientato al cliente, Mikrosize si posiziona come qualcosa di più di un semplice fornitore; siamo un partner nella precisione. Sebbene la nostra competenza principale e la reputazione del nostro marchio siano saldamente radicate nella progettazione e fornitura di apparecchiature avanzate per prove di durezza, il nostro impegno verso soluzioni metrologiche complete si estende a una selezione curata di strumenti di precisione complementari, inclusi proiettori di profili di misurazione verticale di alta qualità.
Comprendiamo che il controllo qualità è un processo dalle molteplici sfaccettature. Una stazione di ispezione completa può richiedere la verifica della resistenza del materiale di una parte con un durometro Mikrosize e successivamente la convalida delle sue dimensioni critiche con un proiettore di profili. Offrendo conoscenza e accesso ad entrambi, forniamo ai nostri clienti un approccio olistico alla garanzia della qualità. Il nostro ruolo consiste nel mettere in contatto i nostri clienti con la tecnologia di misurazione ottica ottimale che soddisfi le loro esigenze applicative specifiche, i requisiti di tolleranza e l'ambiente di produzione, garantendo un'integrazione perfetta nel loro flusso di lavoro.
L'integrazione delle prove di durezza e della proiezione del profilo crea un potente ciclo di controllo della qualità. Considera un lotto di ingranaggi in metallo stampato:
Fase 1: Verifica dell'integrità del materiale: viene utilizzato innanzitutto un durometro Rockwell, Vickers o Brinell per confermare che il materiale dell'ingranaggio è stato trattato termicamente secondo le specifiche corrette, garantendo che possieda la durata e la resistenza all'usura necessarie.
Fase 2: Verifica dimensionale e geometrica: lo stesso ingranaggio viene quindi posizionato sotto un proiettore di profili di misurazione verticale. Qui, i tecnici possono misurare meticolosamente il profilo del dente, il passo, la forma dell'evolvente, il diametro della radice e qualsiasi angolo critico per garantire che siano conformi ai disegni tecnici. È possibile rilevare anche eventuali deformazioni derivanti dal trattamento termico.
Questo processo in due fasi garantisce non solo che la parte sia realizzata con il materiale giusto, ma anche che abbia una forma perfetta, prevenendo guasti di assemblaggio e usura prematura sul campo.
Applicazioni che guidano la domanda: casi d'uso specifici del settore
Industria automobilistica: misurazione di fasce elastiche, ugelli di iniezione del carburante, staffe stampate e profili di guarnizioni complessi.
Industria aerospaziale: ispezione di profili di pale di turbine, piccoli componenti di motori e staffe strutturali leggere dove la precisione non è negoziabile.
Produzione di componenti elettronici: verifica dei lead frame, della spaziatura dei pin dei connettori e delle forme dei componenti di dimensioni micro.
Produzione di dispositivi medici: ispezione critica dei bordi degli strumenti chirurgici, dei profili degli impianti e dei componenti delicati degli strumenti.
Produzione di materie plastiche e stampi: controllo di qualità per pezzi stampati a iniezione e misurazione diretta delle cavità dello stampo e degli elettrodi per i processi di elettroerosione.
Parole chiave per la visibilità sui motori di ricerca (promozione Google)
Per garantire che i professionisti possano trovare queste informazioni vitali, questo contenuto è ottimizzato in base ai termini di ricerca chiave utilizzati dai potenziali clienti:
Conclusione: aumentare la precisione con soluzioni integrate
Il proiettore di profili di misura verticale rimane uno strumento essenziale, affidabile e versatile nel panorama metrologico moderno. La sua capacità di fornire dati dimensionali immediati, visivi e altamente accurati lo rende insostituibile per innumerevoli applicazioni. Poiché Mikrosize continua a essere leader nel settore delle prove di durezza, il nostro impegno parallelo come fornitore esperto di strumenti di prova di misura più ampi ci consente di offrire soluzioni integrate. Consentiamo ai nostri clienti di costruire stazioni complete di controllo qualità che coprano sia le proprietà fisiche che la perfezione geometrica dei loro componenti, garantendo che ogni prodotto non solo sembri perfetto ma sia dimensionalmente impeccabile.
Per i settori in cui il margine di errore è pari a zero, investire in tecnologie di misurazione precise come i proiettori di profili avanzati, supportati dall'esperienza di fornitori come Mikrosize, non è una spesa: è un pilastro fondamentale dell'eccellenza produttiva, dell'affidabilità del prodotto e della fiducia del marchio. Esplora tutto il potenziale dei comparatori ottici e raggiungi nuovi livelli di precisione nei tuoi processi di ispezione.
