Calibro a corsoio : misurazione di precisione con lo strumento di prova di misurazione Mikrosize
Il calibro a corsoio è uno strumento di misura versatile in grado di misurare lunghezza, diametro interno e differenza di altezza (profondità del gradino). Grazie al suo utilizzo semplice e alla precisione di misurazione relativamente elevata, è ampiamente utilizzato nei siti di produzione e produzione. Negli ultimi anni, l’applicazione dei calibri a corsoio digitali è gradualmente aumentata. In qualità di fornitore affidabile di strumenti di precisione, Mikrosize, un marchio leader negli strumenti di misurazione, offre calibri a corsoio di alta qualità insieme a durometri , macchine di misurazione video (影像仪), microscopi e apparecchiature metallografiche.
Struttura e scopo
Un calibro a corsoio è costituito da una scala principale, una scala a nonio (cursore), ganasce di misurazione esterne (inferiori), ganasce di misurazione interne (superiori), asta di profondità e vite di bloccaggio. Il tipo comunemente usato è il calibro a corsoio di tipo M, mentre il tipo BC è progettato per misurare bersagli di grandi dimensioni.
Misurazione della lunghezza (dimensioni esterne): utilizzare l"artiglio di misurazione esterno per bloccare l"oggetto e leggere i valori del righello principale e del nonio. Per gli oggetti cilindrici, la superficie parallela della pinza di misurazione esterna deve bloccare completamente il bersaglio.
Misurazione del diametro interno: inserire la pinza di misurazione interna tra le pareti dell"oggetto, espandere finché lo spazio non scompare, quindi leggere la misurazione.
Misurazione della differenza di altezza: utilizzare l"asta di profondità o la superficie di misurazione dei gradini per misurare la profondità dei fori o l"altezza dei gradini.
Principali metodi di utilizzo
Durante la misurazione, tieni il righello principale con il palmo della mano e usa il pollice per spostare il cursore. Applicare una forza moderata: una forza eccessiva inclina l"artiglio esterno, causando errori. Assicurarsi sempre che l"oggetto sia perpendicolare alle facce della mascella.
Lettura della scala: combina le letture della scala principale e del nonio. La scala del nonio è tipicamente un ventesimo della divisione della scala principale, fornendo un"unità di misura minima di 0,05 mm (analogica) o 0,01 mm (digitale). Osserva da sinistra e trova dove una linea del nonio si allinea esattamente con una linea della scala principale. Per i calibri digitali Mikrosize, l"ampio display LCD mostra la lettura istantaneamente, eliminando parallasse ed errori di interpretazione.
Calibri a corsoio digitali e qualità Mikrosize
I calibri a corsoio digitali offrono una risoluzione più elevata (0,01 mm), misurazione assoluta/incrementale, uscita dati (USB/Bluetooth) e spegnimento automatico. I calibri a corsoio digitali di Mikrosize sono realizzati in acciaio inossidabile temprato, protezione IP54 e vengono forniti con un certificato di calibrazione. Sono disponibili sia i modelli di tipo M che di tipo BC, con campi di misura da 0–150 mm a 0–1000 mm.
Applicazioni in tutti i settori
Integrazione delle prove di durezza
Prima di utilizzare un durometro Mikrosize (Rockwell, Brinck o Vickers), lo spessore e il diametro del campione devono essere misurati con un calibro a corsoio per conformarsi agli standard di prova (ad esempio, ISO 6508). Utilizzando un calibro digitale Mikrosize, i tecnici registrano rapidamente le dimensioni e procedono ai test di durezza: un flusso di lavoro fluido per gli strumenti di prova di misurazione.
Pre-misurazione della macchina di misura video (VMM).
Le macchine di misura video di Mikrosize forniscono misurazioni senza contatto ad alta precisione. Per caratteristiche grandi o semplici, un calibro a corsoio è più veloce. Molti laboratori utilizzano calibri Mikrosize per controlli preliminari prima di caricare le parti sulla VMM, risparmiando tempo e preservando apparecchiature di fascia alta.
Microscopia e Metallografia
Nella preparazione del campione metallografico, un calibro a corsoio misura le dimensioni del campione montato per adattarlo al tavolino del microscopio. Mikrosize offre microscopi metallurgici e apparecchiature per la preparazione dei campioni; il calibro funge da ponte essenziale tra preparazione e analisi. Per la verifica dello spessore del rivestimento, l"asta di profondità fornisce controlli rapidi.
Suggerimenti avanzati per misurazioni di precisione
Impostazione dello zero: chiudere le ganasce e verificare l"allineamento dello zero. Per i modelli digitali, premere il pulsante zero. Si consiglia una calibrazione regolare con blocchetti di riscontro.
Compensazione della temperatura: consentire al calibro e al pezzo di equilibrarsi a 20°C per evitare errori di dilatazione termica.
Evitare l"errore di Abbe: mantenere l"asta di profondità perpendicolare alla superficie di riferimento.
Manutenzione: pulire le ganasce con un panno privo di lanugine e olio leggero dopo l"uso. Conservare nella custodia protettiva fornita. Mikrosize include custodie personalizzate con ogni calibro.
Perché scegliere lo strumento di prova di misurazione Mikrosize?
Mikrosize si è affermato come fornitore globale affidabile di durometri, macchine di misura video, microscopi, apparecchiature metallografiche e utensili manuali di precisione. Ogni calibro a corsoio Mikrosize è conforme agli standard DIN 862 e GB/T 21389. L"azienda offre un ecosistema completo: dai calibri ai durometri fino ai VMM, riducendo la complessità della gestione dei fornitori. Sono inclusi supporto tecnico, tutorial online e una garanzia di 2 anni. I prezzi competitivi rendono Mikrosize la scelta intelligente per il controllo della qualità.

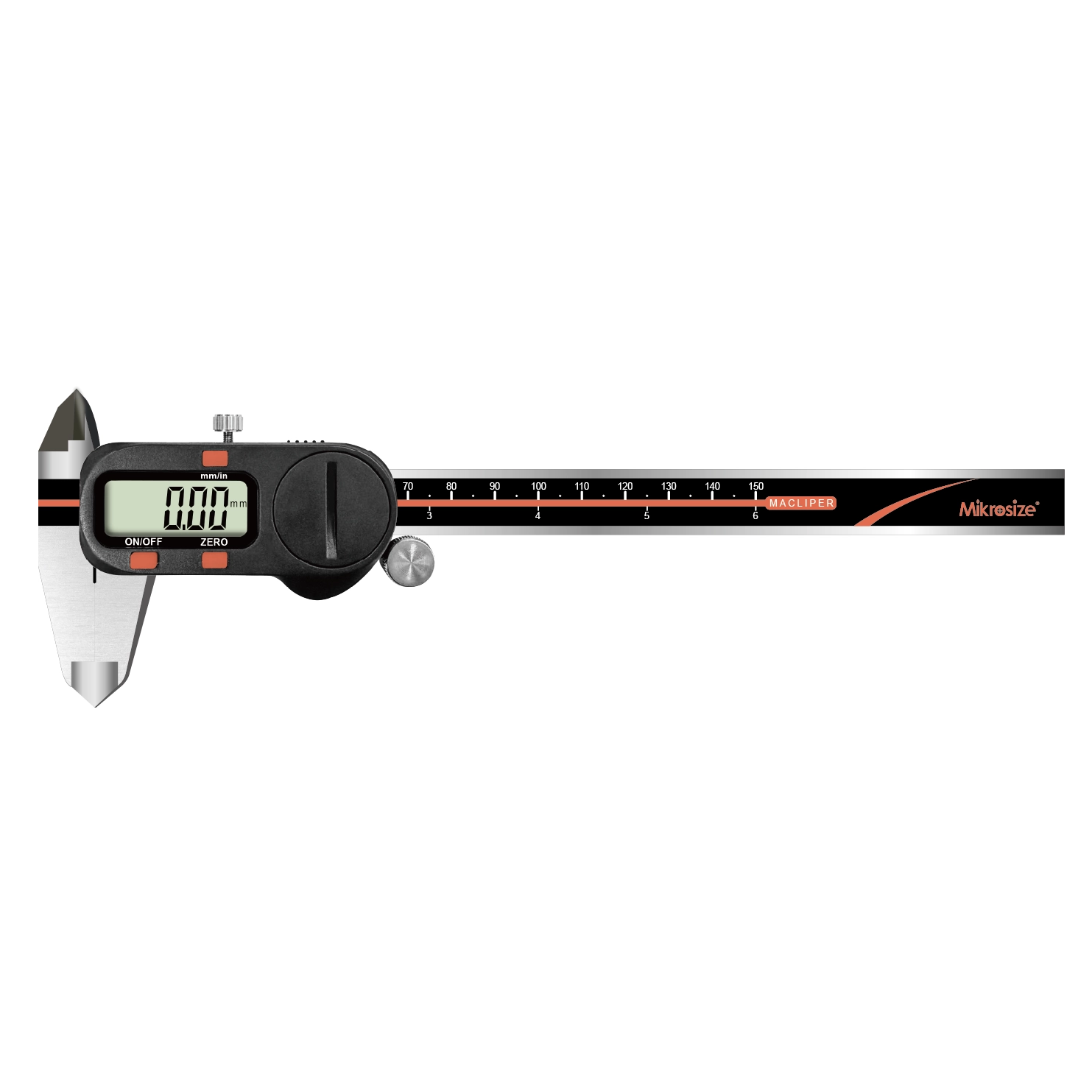

Esempio passo passo con un calibro digitale Mikrosize (modello MS-DC150)
Pulire il pezzo e le ganasce. Accendere e premere ZERO.
Misurazione esterna: aprire le ganasce inferiori, bloccare delicatamente l"oggetto, leggere il display LCD.
Misurazione interna: inserire le mascelle superiori in un foro, espandere fino al contatto, leggere.
Misurazione della profondità: posizionare l"estremità della scala principale sulla superficie di riferimento, estendere l"asta di profondità fino al fondo, leggere.
Misurazione del passo: utilizzare la faccia del gradino per misurare le differenze di altezza.
Output dati: utilizzare USB/Bluetooth per registrare automaticamente le misurazioni per SPC.
Errori comuni e soluzioni
Errore di parallasse: utilizzare un calibro digitale Mikrosize o leggere direttamente dall"alto.
Sporco/griffe non azzerate: pulire prima di ogni utilizzo.
Serraggio eccessivo: utilizzare delicatamente il rullo con il pollice; Le pinze Mikrosize hanno la regolazione dell"attrito.
Dilatazione termica: evitare di tenere la pinza troppo a lungo.
Ganasce usurate: verificare periodicamente con i blocchetti di riscontro. Mikrosize offre kit ganasce di ricambio per pinze di tipo BC.
Il futuro: misurazione intelligente con Mikrosize
Mikrosize integra la trasmissione dati wireless nei calibri a corsoio digitali per l'Industria 4.0. I modelli abilitati Bluetooth si accoppiano con il software MeasureLink per il monitoraggio della qualità in tempo reale. Queste innovazioni consolidano la posizione di Mikrosize come fornitore lungimirante di strumenti di misura e prova.
Conclusione
Il calibro a corsoio rimane uno strumento indispensabile per misurare la lunghezza, il diametro interno e la differenza di altezza. Scegliendo un calibro a corsoio Mikrosize, analogico o digitale, di tipo M o di tipo BC, investi in precisione, durata e supporto completo da parte di un marchio affidabile di strumenti di misurazione. In combinazione con Mikrosize durometri, macchine di misura video, microscopi e apparecchiature metallografiche, crei un ecosistema completo di garanzia della qualità. Esplora la gamma completa sul sito web ufficiale Mikrosize. Una misurazione accurata è il primo passo verso l’eccellenza della produzione.
