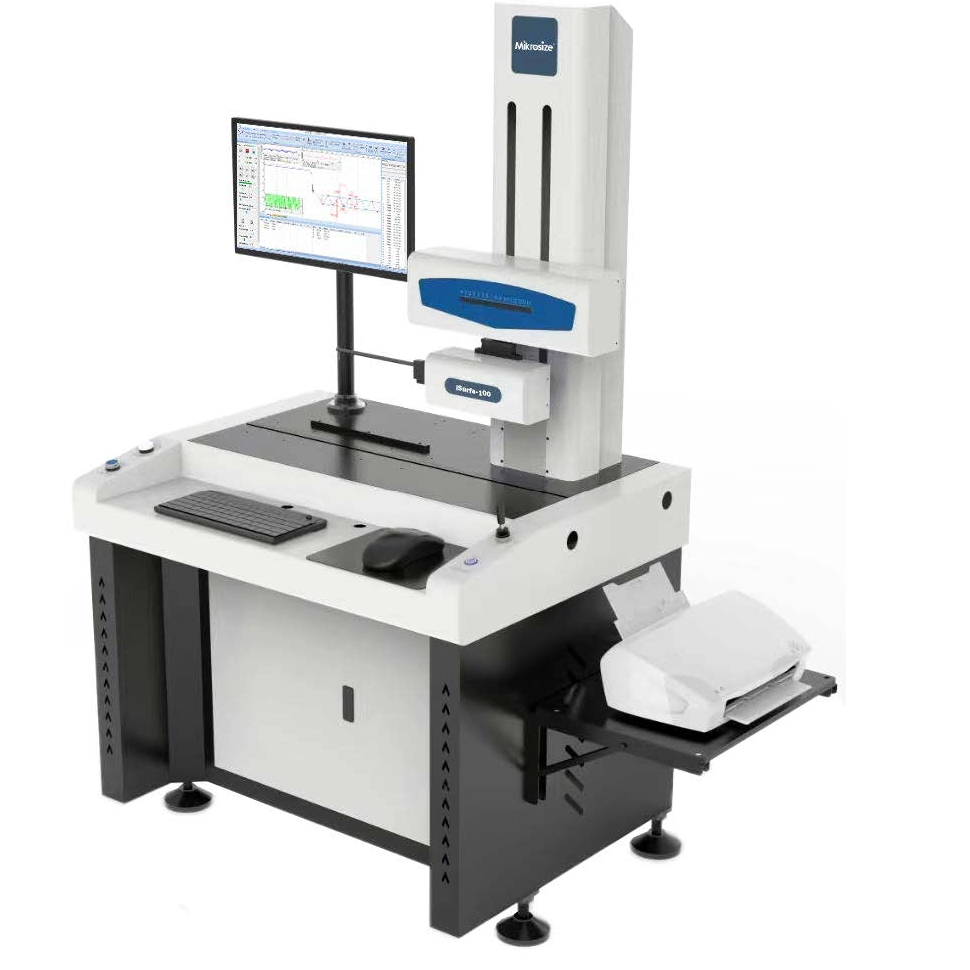

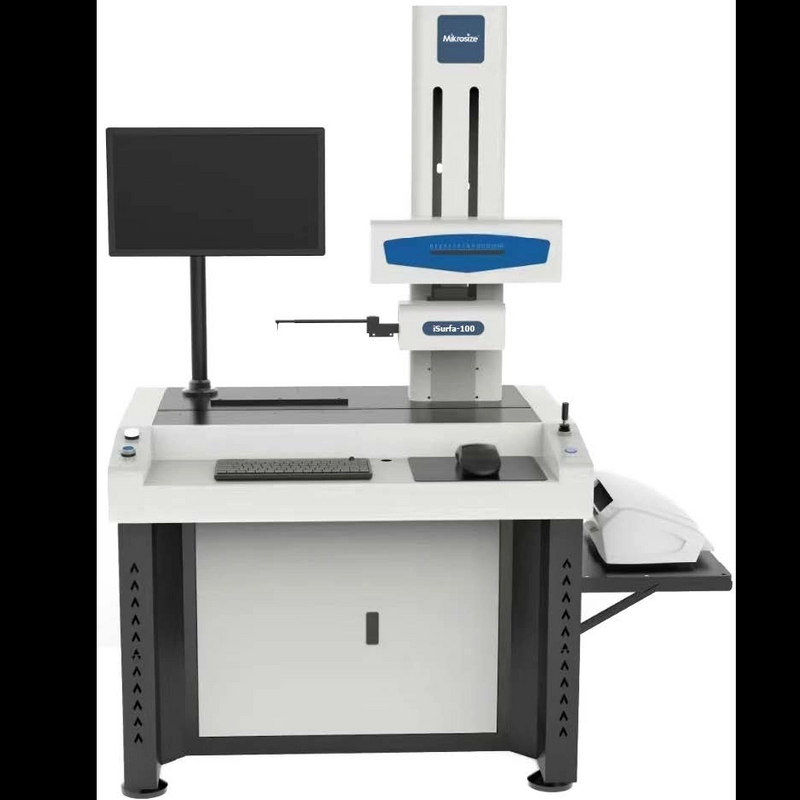

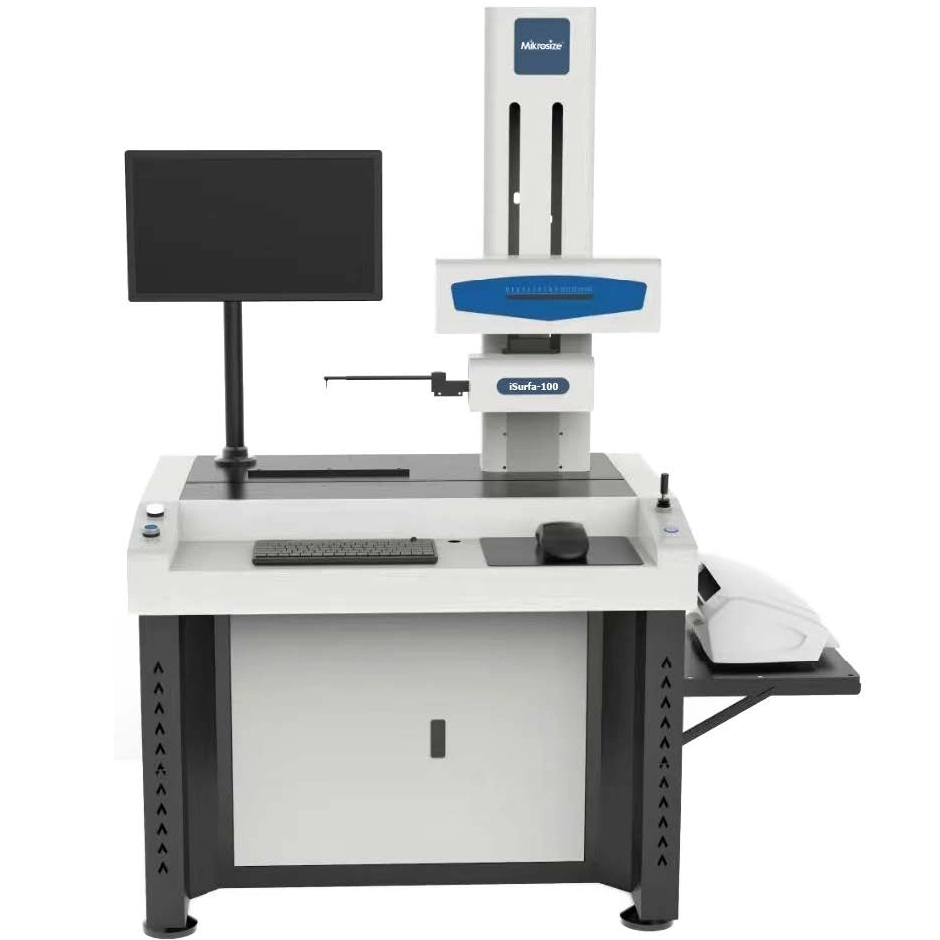

tester di rugosità da banco ISURFA-100

Caratteristiche:

● Utilizza un sensore di chip importato con risoluzione fino a 0,01 μm;

● Intervallo di misurazione della rugosità ± 1500μm, soddisfacendo le esigenze di ispezione industriale ad alta precisione;

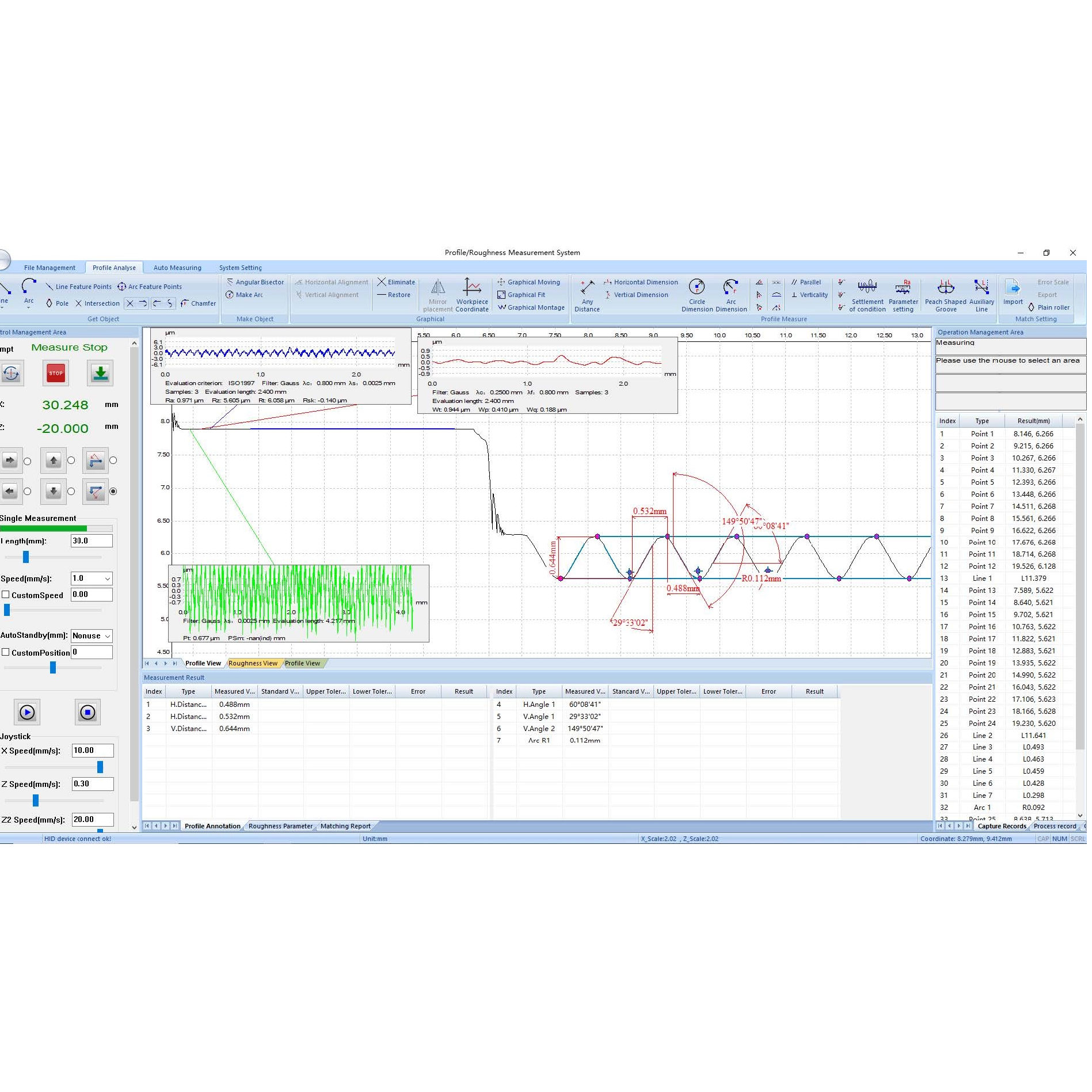

● Supporta l'analisi multidimensionale del profilo e della rugosità, coprendo più parametri (ad es. RA, RZ, ecc.);

● Importa/esporta file CAD per il confronto del profilo;

● La programmazione automatica consente un rapido rilevamento e un giudizio OK/NG, migliorando l'efficienza;

● Controllo joystick a tre assi per un funzionamento flessibile e conveniente;

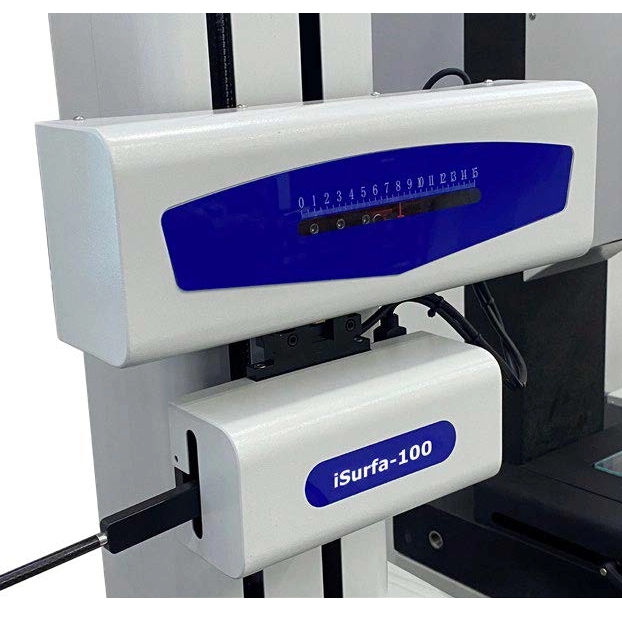

● Sistema di colonne elettriche con guida lineare garantisce la stabilità del movimento;

● Protezione da contatto automatica riduce i danni da stilo;

● Angolo di arrampicata: ascesa 77 °, discesa 87 °, adatto per l'ispezione complessa della superficie del pezzo;

● Equipaggiati con lattifica regolabile ad angolo grande (± 30 ° inclinazione) e pinze a naso piatto regolabili (0 ~ 45 °);

● Supporta il rilevamento di foro interno minimo di 5 mm;

● Utilizza la base di granito di classe 00 (Errore di accuratezza 3μm) per una forte resistenza alle vibrazioni e stabilità a lungo termine;

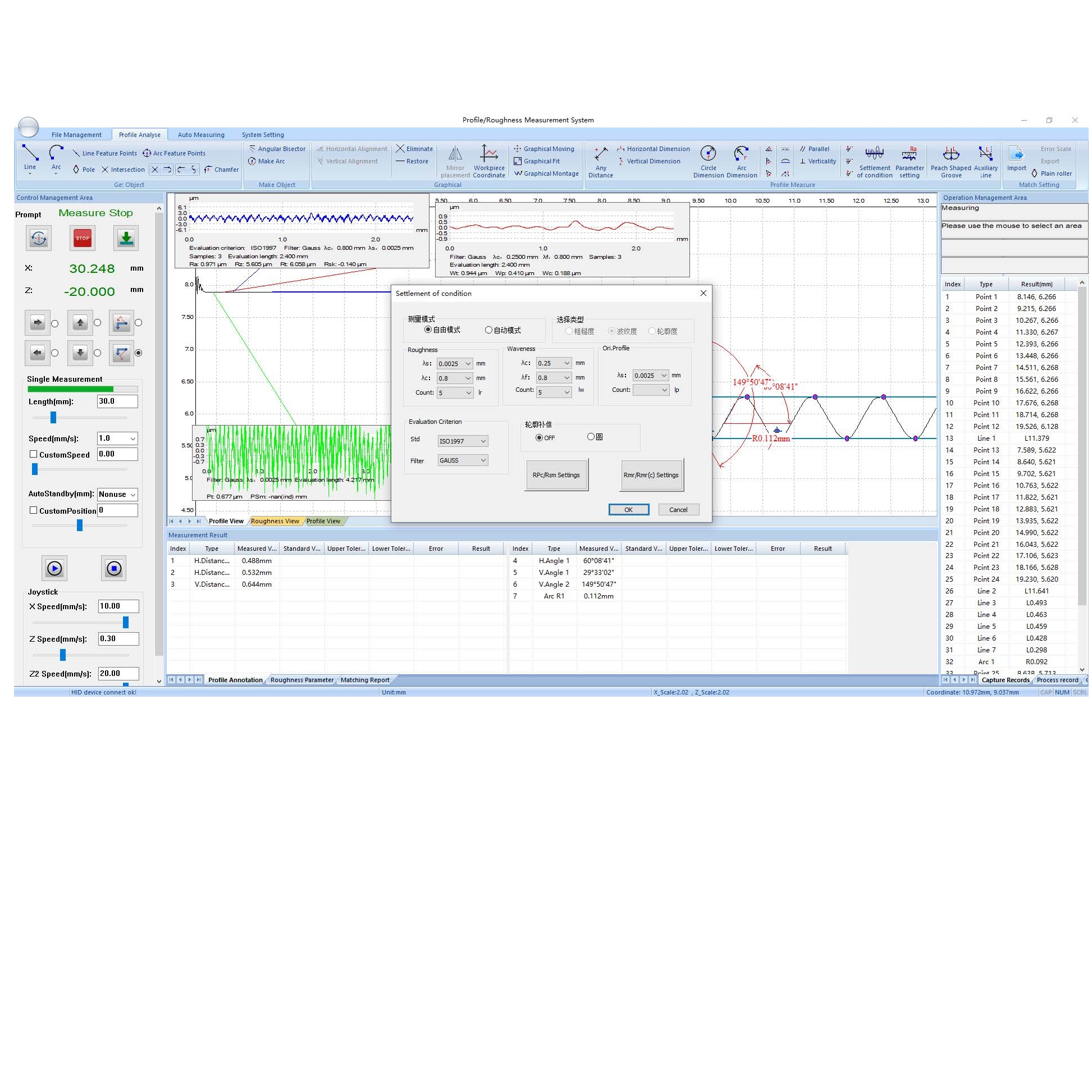

● Il software supporta la generazione con un clic di report PDF/Word/Excel con diversi formati di output;

● Design modulare (ad es., Braccio della sonda in fibra di carbonio, stilo in lega dura) per una facile sostituzione e bassi costi di manutenzione.

Applicazioni:

● Produzione automobilistica

Ispeziona la rugosità superficiale e l'accuratezza del profilo dei componenti di precisione (ingranaggi, cuscinetti) per garantire lubrificazione, sigillatura e durata a fatica delle coppie di attrito, prevenendo il fallimento funzionale a causa di difetti superficiali;

● Aerospaziale

Verifica la qualità della lavorazione delle superfici curve ad alta precisione, analizza onduosità di superficie e garantisce prestazioni aerodinamiche e resistenza strutturale dei componenti in ambienti estremi;

● Produzione di elettronica di precisione e semiconduttore

Misura la rugosità nano-livello (RQ, RSK) e i microfili per garantire la stabilità della trasmissione del segnale e prevenire cortocircuiti o attenuazione del segnale causato da difetti superficiali.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Specifiche tecniche

Intervallo di misurazione	Drive di direzione X.	120 mm
	Rughess Range	± 1500μm
	Risoluzione Z1	0,01μm
	Altezza dell'asse z (colonna)	400 mm
Parametri tecnici del profilo	Precisione di linearità	± （0,7+ \| 0,12H \|） μm
Parametri tecnici del profilo	Rette	0,5 μm/100 mm
Parametri tecnici di ruvide	Precisione di linearità	≤ ± 5%
	Rumore residuo	≤0,005 μm
	Stabilità di ripetibilità	3% del valore di lettura
	Lunghezze d'onda di taglio	0.025、0.08、0.25、0.8、2.5、8mm
	Lunghezza di valutazione	λcx1、2、3、4、5
	Risoluzione	0,01μm
Angolo di arrampicata	ASCENTE: 77 ° Discesa: 88 °
Parametri di valutazione della rugosità	Ra 、 rz 、 (rmax 、 ry) 、 rt 、 rp 、 rpm 、 rz (jis) 、 rv 、 r3z 、 rs m 、、、 rk 、 rc 、 rpk 、 rvk 、 mr1 、 mr2
Velocità di misurazione	0,05-20 mm/s
Velocità dell'asse z	0,05-20 mm/s

Configurazione standard:

Articolo	Quantità
UNITÀ PROFILER Rugustness Profiler	1pc
Worktable regolabile ad angolo grande	1pc
Pinze a naso piatto	1pc
Standard di calibrazione	2 pezzi
Stilo	2 pezzi
Braccio della sonda	1pc
Computer	1pc
Stampante	1pc
Software USB Drive	1pc
Certificato di conformità	1pc
Carta di garanzia	1pc
Manuale operativo del software	1pc
