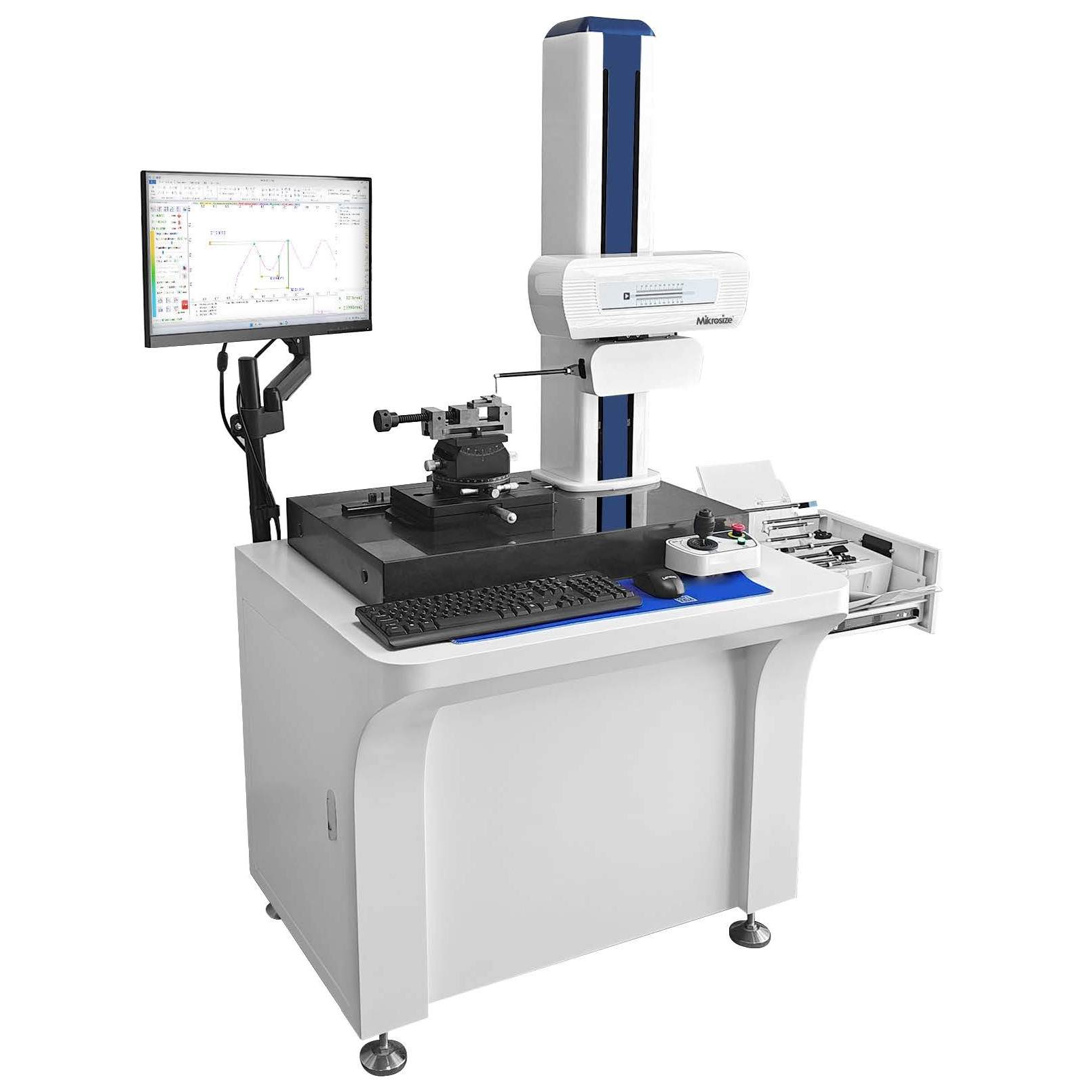

Funzione del prodotto ：
lLa parte meccanica adotta una guida lineare di precisione come riferimento di misurazione, garantendo precisione di misurazione e lunga durata.
lLa guida orizzontale offre opzioni di guida con cuscinetto d'aria e guida ad attrito.
lI sensori digitali di precisione e i sensori di spostamento a reticolo di precisione misurano gli spostamenti nelle direzioni X e Z, garantendo la precisione della misurazione del profilo del pezzo.
lIl sensore a reticolo ad alta precisione con una portata massima di 60 mm soddisfa la maggior parte delle esigenze di misurazione.
lRisoluzione fino a 0,001μm e intervallo minimo di campionamento di 0,01μm.
lCorsa standard della colonna di 450/500 mm, con corse personalizzate disponibili.
lDotato di software sviluppato internamente ad alte prestazioni, caratterizzato da facilità d'uso ed elevata efficienza di misurazione, con funzionamento altamente compatibile con il software di disegno CAD.
lIl software può elaborare varie forme di scanalature di tenuta (angoli, smusso R, profondità scanalatura, larghezza scanalatura); rettilineità e convessità delle sbarre per pezzi di alberi; raggio di curvatura e posizione centrale dei vari archi, ecc.
lSupporta la quotatura continua, la quotatura dei riferimenti e i punti di inserimento arbitrari.
lConsente la rotazione libera di grafica e coordinate.
lSalvataggio automatico dei dati grezzi per un comodo dimensionamento multiplo.
lQuando la funzione di acquisizione è attivata, genera e acquisisce automaticamente punti caratteristici come intersezioni, centri di cerchi, punti medi di linee, punti finali, intersezioni di archi, punti medi di archi e punti tangenti.
lSoftware compatibile con i sistemi operativi Windows XP, Windows 7, Windows 10 e Windows 11.
lCalibrazione automatica del software, che supporta la misurazione e il dimensionamento automatici.
lDispone di funzioni automatiche di contatto, sollevamento e retrazione della sonda per evitare danni alla sonda.
lCircuito stampato altamente integrato con tutte le interfacce integrate su un'unica scheda per una facile manutenzione.
lControllo joystick a quattro assi per un funzionamento conveniente.
lSupporta la misurazione del profilo, la misurazione della rugosità, la misurazione del profilo grezzo e le funzioni di misurazione dell'ondulazione.
lDotato di interfacce USB.
lAsta della sonda di aspirazione magnetica per una sostituzione completa rapida e semplice.
lConforme agli standard di settore come JB/T 11271-2012, ISO 25178-601, ISO 21920 e UNI EN ISO 12179.
Applicazione del prodotto ：
lIndustria dei cuscinetti
Misurare la forma della scanalatura della tenuta (angolo, smusso R, profondità della scanalatura, larghezza della scanalatura, ecc.) degli anelli interni ed esterni; convessità, angolo e curva logaritmica della generatrice dei rulli e degli anelli di vari cuscinetti a rulli.
lIndustria automobilistica, motociclistica e della refrigerazione
Misurare i parametri della generatrice di pistoni, spinotti e alzaval
