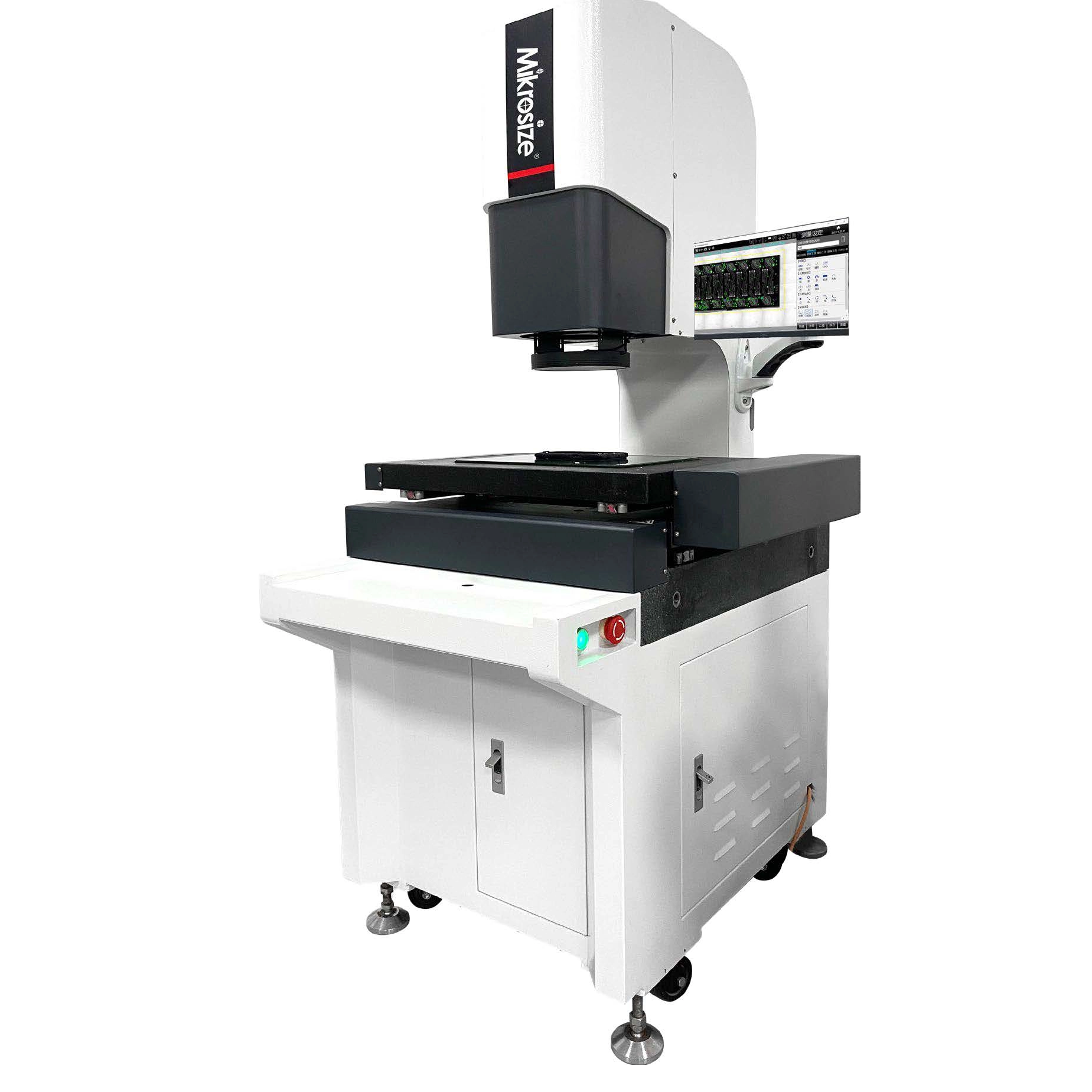

VMQ-3020 Sistema di misurazione video istantanea

Vantaggi del prodotto:

lElevata efficienza di misurazione: la progettazione di cuciture a piattaforma grande consente di misurare più prodotti contemporaneamente o completare la misurazione delle dimensioni di prodotti super-grandi con una chiave, che migliora notevolmente la velocità di rilevamento;

lForte adattabilità: può misurare accuratamente varie dimensioni di forma complessa come le dimensioni complesse della superficie, senza essere limitato dalla forma del pezzo;

lConveniente corrispondenza automatica: i programmi per i prodotti della stessa categoria possono essere salvati permanentemente dopo una programmazione una tantum e abbinati automaticamente durante la misurazione per ridurre le operazioni ripetitive;

lCalibrazione semplice ed efficiente: è necessaria una sola chiave di calibrazione funzionale per ottenere una calibrazione a più angolo, a tutto tondo e a campo pieno, garantendo l'accuratezza della misurazione;
lSemplice operazione software: progettazione software umanizzata e intelligente, operazione semplice, facile da apprendere e utilizzare, riducendo i costi di apprendimento;
lFunzioni di misurazione ricche: ha varie funzioni di misurazione della dimensione 2D come punto, linea, cerchio, ecc. Per soddisfare le diverse esigenze di misurazione;
lGestione dei dati intelligenti: i risultati della misurazione vengono automaticamente salvati al computer, comprese informazioni come la data di misurazione e il numero di batch del prodotto, facilitando la gestione dei dati;

Applicazioni del prodotto:
lCampo di produzione meccanico: adatto per la misurazione dimensionale di componenti meccanici come parti dell'albero e ingranaggi per garantire l'accuratezza della produzione;
lIndustria elettronica: può eseguire una misurazione precisa su semiconduttori, coperture per telefoni cellulari, circuiti stampati, ecc. Per garantire la qualità dei prodotti elettronici;
lIndustria dello stampaggio a iniezione di stampi: utilizzata per l'ispezione dimensionale di stampi e parti stampate a iniezione per aiutare a migliorare la qualità dello stampaggio del prodotto e l'efficienza di produzione;
lIndustria hardware e in gomma: in grado di misurare le dimensioni delle parti hardware e degli anelli di gomma per soddisfare le esigenze di misurazione diversificate del settore;
lDispositivo medico e industria degli orologi: fornisce una misurazione ad alta precisione per i componenti di dispositivi medici e orologi per garantire la finezza del prodotto;
Stato di disponibilità:
Quantità:

Descrizione del prodotto

Parametri tecnici :

Modello

VMQ-3020

Range di movimento (mm)

300 × 200 × 200

Dimensioni esterne (mm)

900 × 800 × 1650

Peso (kg)

380

Carico (kg)

20

Sensore di immagine

Camera industriale da 20 megapixel

Lente

Doppio lente ottico telecentrico

Precisione (um)

± (3+L/100)

Unità di visualizzazione minima (mm)

0.0001

Asse Z Distanza di lavoro (MM)

200

Sorgente luminosa

Luce programmabile a 1000 livelli Luce/Surface Light: Luce di luce della superficie a forma di anello Luce di contorno: sorgente di luce parallela telecentrica (luce di superficie opzionale: luce coassiale esterna)

Elaborazione delle immagini

Metodo di analisi dell'immagine avanzata IVT, 256 livelli di scala di grigi, tecnologia di elaborazione sotto-pixel 10: 1

Software

Mikromea

Ambiente di lavoro

Temperatura: 22 ℃ ± 2 ℃

Umidità: 30 ~ 80%

Vibrazione: < 0,002 mm/s, < 15Hz

Alimentazione elettrica

220V/50Hz

Lista imballaggio:

Nome

Qty

Osservazione

Ospite

1Set


Controllore di movimento

1pc

Standard

Servo motore

3pcs

Standard

Workbench Glass

1pc

Standard

Lente telecentrica

1pc

Standard

Telecamera industriale

1pc

Standard

Sorgente luminosa della superficie dell'anello

1pc

Standard

Sorgente di luce parallela telecentrica

1pc

Standard

Cavo della fotocamera, cavo della porta seriale

Ogni 1 PC

Standard

Piastra di calibrazione

1pc

Standard

Computer

1pc

Tra cui il mainframe, un monitor da 24 pollici e un set di tastiera - mouse.

Software Mikromea

1pc

Con blocco di crittografia

Manuale di istruzioni del software

1pc

Standard

Certificato di conformità, carta di garanzia

Ogni 1 PC

Standard
