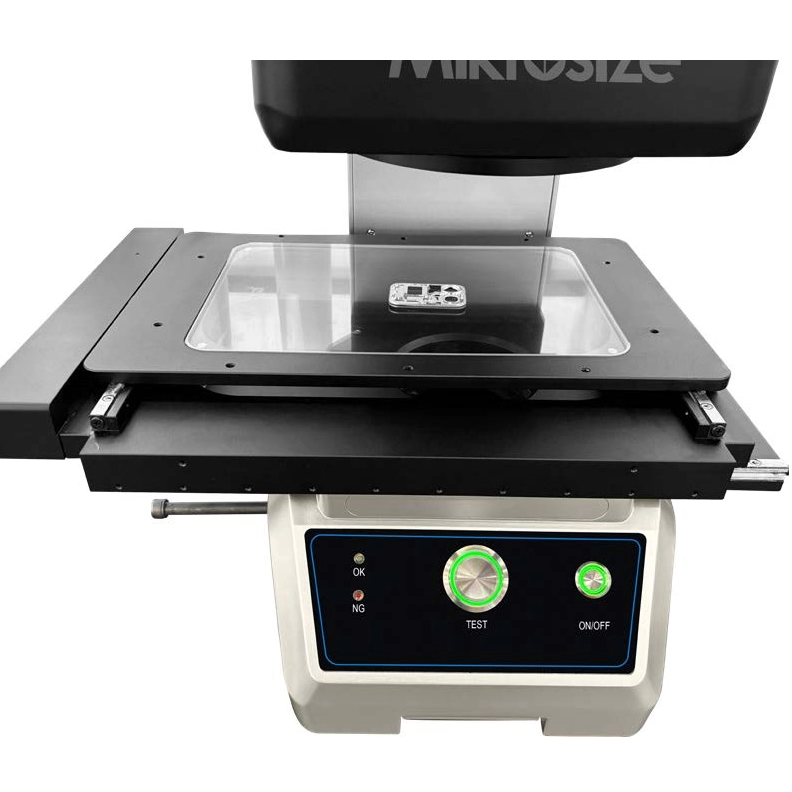

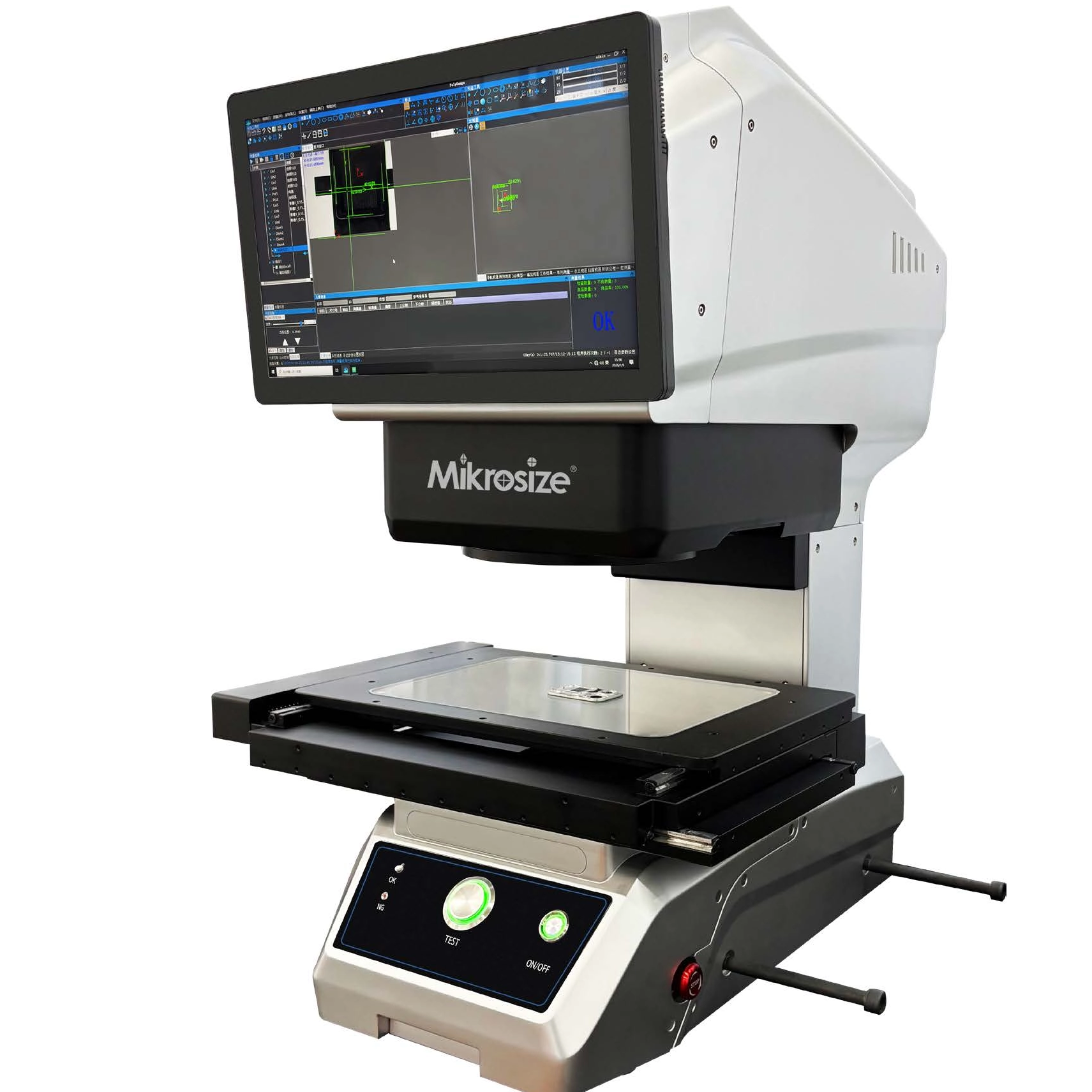

Strumento di misurazione flash da tavolo iFlash-2020/3020

Vantaggi del prodotto:
●Struttura stabile e alta precisione: la base principale della macchina, la colonna e gli altri componenti sono realizzati con parti in alluminio ad alta precisione. Combinato con un sistema servo completo a circuito chiuso + binari di guida di classe P, bilancia il movimento ad alta velocità e la precisione di suddivisione a livello di 0,5 μm per garantire la stabilità dell'attrezzatura.
●Immagini chiare ed elevata adattabilità: dotato di un obiettivo con zoom automatico CCD + NAVITAR a colori da 20 megapixel, combinato con luce anulare a 5 zone/luce di sollevamento completamente automatica, soddisfa in modo flessibile le esigenze di imaging ad alta definizione di diversi prodotti.
●Funzionamento efficiente e facile da usare: dotato di un sistema di cucitura con un clic e di una funzione di programmazione rapida, può cambiare automaticamente i programmi di misurazione, riducendo notevolmente la soglia operativa e migliorando l'efficienza dell'ispezione dei lotti.
●Eccellente espandibilità delle funzioni: sensore laser/confocale opzionale per passare dall'ispezione visiva di base alla misurazione composita, coprendo scenari di ispezione multidimensionale di parti di maggiore precisione.

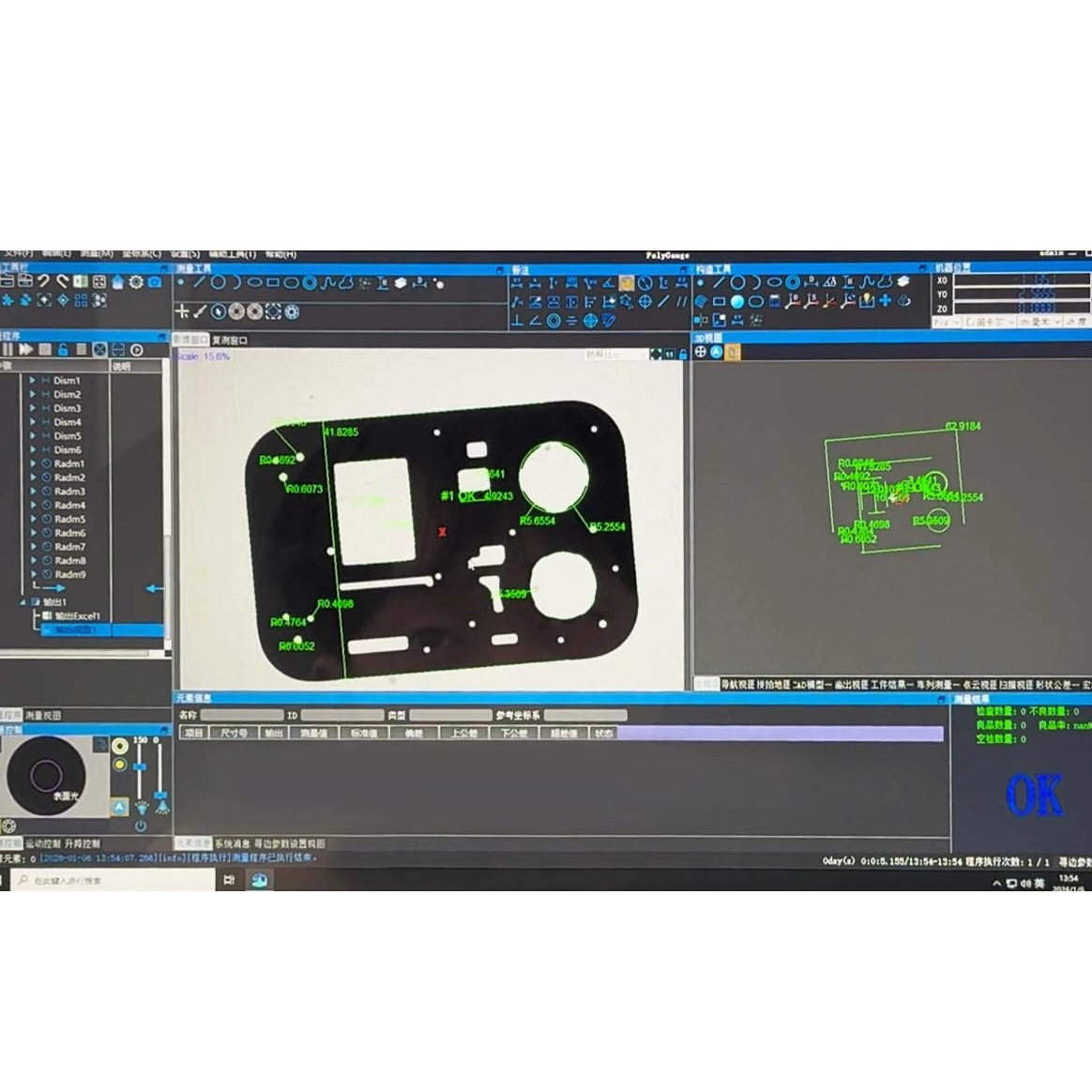

●Forte adattabilità del software indipendente: dotato di software di misurazione ottica auto-sviluppato, profondamente abbinato all'hardware dell'apparecchiatura, con forte pertinenza funzionale ed elaborazione e analisi dei dati più accurate ed efficienti.
●Ampia gamma di adattamenti al settore: può essere applicato in modo efficiente in campi quali connettori, connettori aerospaziali e parti di telefoni cellulari, soddisfacendo le esigenze di misurazione in batch ad alta precisione di parti di precisione di piccole dimensioni e campioni multipli.
Applicazioni del prodotto:
●Campo connettore: si adatta al rilevamento delle dimensioni e della spaziatura di vari connettori di precisione e completa rapidamente la misurazione di lotti ad alta precisione di più lotti di piccole parti.
●Industria dei connettori aerospaziali: per la struttura complessa e i parametri di precisione dei connettori aerospaziali, realizza immagini chiare di caratteristiche sottili e raccolta dati accurata.
●Componenti di telefoni cellulari: coprono l'aspetto e il rilevamento delle dimensioni di piccole parti come involucri e pulsanti di telefoni cellulari, adattandosi alle efficienti esigenze di ispezione della qualità dei lotti di parti sottili e leggere.
Lavorazione di precisione: soddisfa la tolleranza geometrica e il rilevamento dell'accuratezza dimensionale di parti meccaniche come ingranaggi e alberi, adattandosi agli scenari di misurazione di pezzi con specifiche multiple.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Specifiche tecniche ：

Modello			2020	2020P	3020	3020P
Sensore di immagine			CMOS da 20 megapixel
Schermata di visualizzazione			Monitor LCD da 14 pollici
Lente			Obiettivo telecentrico bifacciale
Sistema di illuminazione	Sistema episcopico		Illuminazione a LED (luce bianca)
	Sistema di proiezione		Illuminazione di proiezione telecentrica (verde)
Campo visivo di misurazione	Ampio campo visivo		200x200（4 angoli R50）		300x200（4 angoli R50）
	Alta precisione		/	120x120	/	230x130
Ripetibilità della misurazione delle immagini	Ampio campo visivo	Palco non spostato	±1,5um		±1,5um
		Fase spostata	±3,5um		±4,5um
	Alta precisione	Palco non spostato	± 1um		± 1um
		Fase spostata	± 2um		±2,5um
Precisione della misurazione delle immagini	Nessuna giunzione * 1	Ampio campo visivo	± 5um		± 5um
		Alta precisione	/	± 2um	/	± 2um
	Con giunzione * 2	Ampio campo visivo	±（7+0,02L）um		±（7+0,02L）um
		Alta precisione	/	±（4+0,02L）um	/	±（4+0,02L）um
Software di misurazione			Visione V1.0
Risoluzione dello schermo			0,1um
Piano di lavoro elettrico XY	Gamma di corsa X		110 mm		210 mm
	Gamma di corsa Y		110 mm
Stadio elettrico dell'asse Z	Gamma di viaggio		75 mm
Misurazione dell'altezza	Allineare		60 mm x 110 mm		160 mm x 110 mm
	Massimo. Profondità		75 mm
	Diametro della sonda		Φ1mm
	Forza di misurazione		0,13 N
	Accuratezza della ripetibilità		± 3um
	Precisione di misurazione		±（7,5+0,02L）um
Dimensioni complessive (LPA) mm			623×473×750 mm
Capacità di carico			5KG
Peso			50KG
Alimentazione elettrica			CA 220 V/50 Hz
Ambiente di lavoro			Temperatura: 10 ℃ -35 ℃, Umidità: 30-80%, Vibrazioni: 0,002 g, inferiore a 5 Hz

Consegna standard ：

Nome	Qty
Macchina principale	1pc
Schermo da 22 pollici	1pc
Computer host industriale	1pc
Chiavetta di crittografia	1pc
Manuale utente del software	1pc
Blocco di calibrazione	1pc

Consegna standard ：

su un:

sotto un:
