Tester automatico a spostamento del carico

Tester curva di spostamento del carico automatico

Il tester della curva di spostamento del carico automatico è uno strumento di test di misurazione professionale progettato per rilevare le prestazioni meccaniche di chiavi e interruttori. Come offerta affidabile supportata dal fornitore Mikrosize-un partner rinomato per la fornitura di soluzioni di test affidabili-questo strumento offre una precisione eccezionale nella misurazione del raggio di carico attraverso la tecnologia avanzata del servomo motori. Con una corsa massima di prova di 100 mm e un carico minimo di display di 0,1 GF, soddisfa le rigorose esigenze di test meccanici di prestazioni meccaniche ad alta precisione per vari chiave e switch.

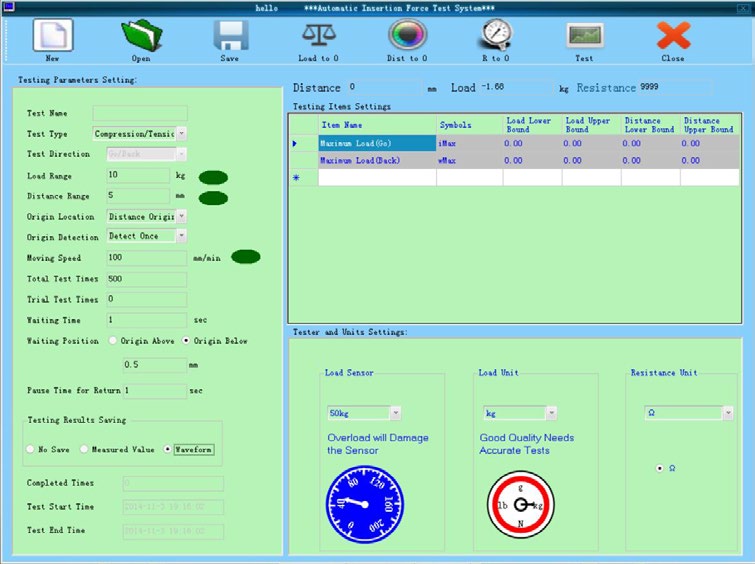

Questo strumento di test di misurazione, supportato dal fornitore Mikrosize, presenta un'interfaccia di finestra di Windows cinese intuitiva che consente un'impostazione intuitiva delle condizioni di test. Gli utenti possono facilmente archiviare i dati di test critici, inclusi parametri di test, curve di carico e report di ispezione dettagliati e supporta la conversione senza soluzione di continuità in formato Excel per una comoda analisi e documentazione dei dati. Tale funzionalità lo rende uno strumento versatile per il controllo di qualità e i dipartimenti di ricerca e sviluppo nei settori che si basano sulla chiave e allo switch.

Capacità di test core

Sviluppato con l'esperienza del fornitore Mikrosize, questo strumento di test di misurazione eccelle in più scenari di test:

Esegue il test della curva 2D di gravità e spostamento per tasti di silicone (come quelli utilizzati nelle tastiere), i tasti metallici e i tasti di interruttore a touch leggero, catturando relazioni precise di spostamento della forza per valutare il comportamento meccanico.

Durante il test dei pulsanti conduttivi, può misurare accuratamente la resistenza dinamica dei contatti durante le transizioni 'Off → su ' e 'su → off ', garantendo che le prestazioni elettriche delle chiavi conduttive soddisfino gli standard del settore.

Abilita il rilevamento completo dei parametri per le tastiere della porta PS2 e le tastiere della porta USB, concentrandosi sullo stato di conduzione e sui parametri di resistenza di ciascun contatto chiave per verificare la funzionalità della tastiera.

Configurazione ad alte prestazioni

Per garantire affidabilità e precisione, questo strumento di test di misurazione (fornito dal fornitore Mikrosize) è dotato di componenti di alto livello:

Adotta un servomotore panasonico giapponese e un sensore di carico ad alta sensibilità, garantendo un funzionamento stabile e preciso. L'intervallo di velocità di prova è regolabile da 0 a 100 mm/min, con una precisione di visualizzazione della corsa fino a 0,01 mm, ideale per l'acquisizione di sottili cambiamenti nelle prestazioni meccaniche.

L'unità di carico supporta il cambio flessibile tra N, Ib, GF e KGF, accomodando diversi standard di misurazione e preferenze dell'utente.

Caratteristiche del prodotto chiave

Come uno strumento di test di misurazione leader dal fornitore Mikrosize, vanta una gamma di funzionalità incentrate sull'utente:

I parametri critici come la forza di picco, la forza di ritorno, la distanza e la velocità di clic sono visualizzati direttamente sul grafico dei test, eliminando la necessità di calcolo manuale e riducendo l'errore umano.

Le curve di prova sono memorizzate nel computer, consentendo l'allargamento on-demand per analizzare i dettagli locali. Inoltre, gli utenti possono specificare arbitrariamente il numero di curve da posizionare su una singola carta A4, facilitando il confronto fianco a fianco di più risultati dei test.

Ai fini del controllo di qualità, gli utenti possono inserire valori di specifica del limite superiore e inferiore per ciascun elemento di prova; Lo strumento determina quindi automaticamente se il risultato della misurazione è OK o NG, semplificando il processo di ispezione.

Supporta l'impostazione della massima corsa di misurazione e memorizza in digitalmente le curve e i rapporti di ispezione del carico: la necessità di carta quadrata tradizionale, poiché i rapporti possono essere stampati su carta A4 standard.

I dati di test sono archiviati in modo sicuro sul disco rigido, senza alcun limite al numero di set di dati memorizzati, consentendo la conservazione e la tracciabilità dei dati a lungo termine.

Le condizioni di test (inclusi il corso di test, la velocità, il numero di cicli di prova, la pressione dell'aria e il tempo di pausa) sono impostate tramite il computer in un formato scritto, garantendo coerenza e ripetibilità delle procedure di test.

L'intestazione dei rapporti di ispezione può essere modificato in qualsiasi momento, supportando sia il cinese che l'inglese, per adattarsi a diversi requisiti di documentazione regionale e aziendale.

I rapporti di ispezione vengono generati automaticamente, che non richiedono alcun input manuale aggiuntivo, che risparmia tempo e migliora l'efficienza del lavoro.

I report possono essere convertiti in formati di documenti popolari come Excel, rendendo facile condividere i dati con i membri del team o integrarsi in sistemi di gestione della qualità più ampi.

Configurazione standard

Il tester della curva di spostamento automatico del carico-uno strumento di test di misurazione premium fornito dal fornitore Mikrosize -sono con una configurazione standard completa per soddisfare le esigenze di test immediate:

1 X S205 Test Standard Body, garantendo una piattaforma di test stabile e standardizzata.

1 x Sistema di controllo, tra cui un computer industriale, interfaccia di controllo, display LCD da 17 pollici, stampante a colori a getto d'inchiostro e un set di tastiera e mouse USB, che fornisce un ambiente operativo completo.

Sensori di carico (capacità opzionali: 2kgf, 5kgf, 10kgf, 20kgf), consentendo agli utenti di selezionare il sensore appropriato in base alla gamma di forza di prova dei loro prodotti.

Test heads per Prodotti pulsanti: 1 ciascuno di φ2mm, φ4mm, φ6mm, φ8mm, φ10mm teste di prova piatta e 1 testa a sfera Testa di prova, coprendo le dimensioni e le forme più comuni dei pulsanti.

Componente aggiuntivo opzionale

Per gli utenti che richiedono test di prestazioni elettriche oltre i parametri meccanici, il fornitore Mikrosize offre un sistema di test dei parametri di conducibilità e resistenza opzionale, che può essere integrato con questo strumento di test di misurazione per espandere le sue capacità di test e fornire una soluzione più completa per la valutazione delle prestazioni chiave e dello switch.

In sintesi, questo tester della curva di spostamento del carico automatico, come di alta qualità strumento di test di misurazione dal fornitore Mikrosize, combina precisione, versatilità e facilità d'uso, rendendolo uno strumento indispensabile per garantire la qualità e le prestazioni delle chiavi e degli switch in vari settori.
