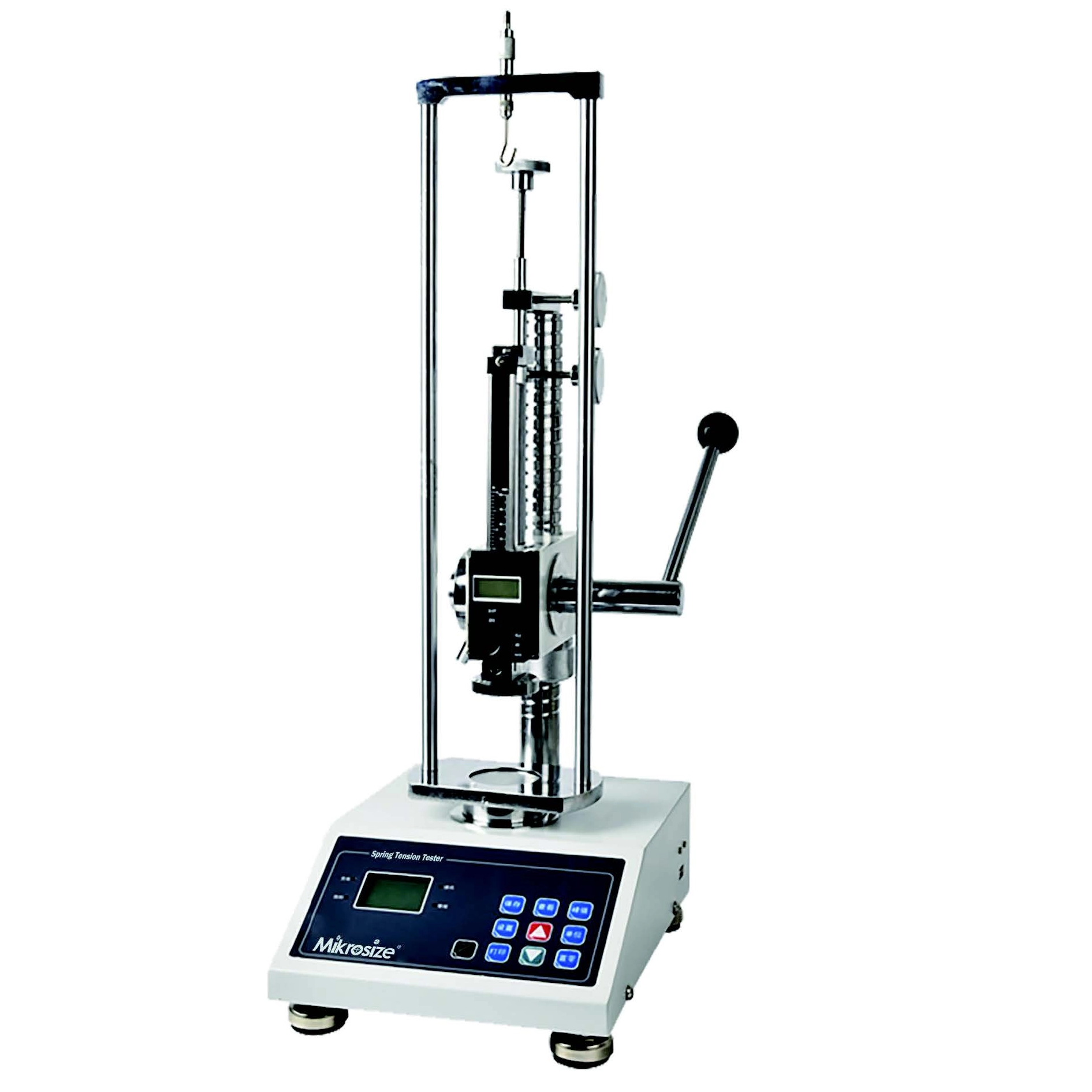

Titolo: Tester manuale di tensione e pressione della molla – Strumento di prova di misurazione di precisione di Mikrosize
Introduzione
Le molle sono componenti essenziali in innumerevoli sistemi meccanici, dai motori automobilistici ai dispositivi medici. Testare le loro caratteristiche di forza e deformazione è fondamentale per la sicurezza e le prestazioni. Il tester manuale per tensione e pressione della molla di Mikrosize, un fornitore affidabile di durometri, macchine di misurazione video, microscopi e apparecchiature metallografiche, fornisce una soluzione affidabile ed economica. Essendo uno strumento di misura specializzato, misura accuratamente tensione, compressione, rigidità (costante della molla K) e spostamento per varie molle, tra cui cilindriche, a disco, a torre, a scatto, a foglia e di forma irregolare. Questo articolo ne descrive in dettaglio le caratteristiche, i parametri, le applicazioni e il motivo per cui Mikrosize è il tuo partner ideale per il controllo qualità.
Che cos"è un tester manuale per la tensione e la pressione della molla?
Questo strumento di misura e prova valuta la relazione carico-deformazione delle molle di trazione e compressione attraverso il funzionamento manuale. A differenza dei costosi tester motorizzati, la versione manuale offre semplicità, portabilità e controllo diretto, rendendola perfetta per produzioni di piccole e medie dimensioni, laboratori di ricerca e sviluppo e ispezioni sul campo. Il tester Mikrosize gestisce molle con lunghezza libera fino a 150 mm (maggiore personalizzabile) e fornisce letture di forza e spostamento ad alta precisione. Determina la qualificazione della molla in base a: (1) misurazione della forza a una data deformazione/altezza o (2) misurazione della deformazione a una data forza. La misurazione segmentata consente il calcolo della rigidità (K) per ciascun segmento e della rigidità media.
Perché scegliere Mikrosize come fornitore di strumenti di misura e prova?
Mikrosize è rinomata per i durometri (Rockwell, Brinell, Vickers, Leeb), macchine di misura video (VMM) con precisione inferiore al micron, microscopi metallurgici e sistemi completi di preparazione metallografica. L"aggiunta del tester per molle manuale al nostro portafoglio rafforza il nostro impegno ad essere uno sportello unico per tutte le esigenze di test. Ogni strumento di misura e prova di Mikrosize è dotato di calibrazione rigorosa, struttura durevole e supporto reattivo. Il nostro tester per molle offre una precisione della forza pari a ±1%, una risoluzione dello spostamento di 0,01 mm e prestazioni di Classe 1, coperti da garanzia globale.
Caratteristiche funzionali
Test della forza di spostamento (H): comprimere o estendere la molla a un"altezza preimpostata H, quindi leggere la forza F. Confrontarla con i limiti di tolleranza per accettare o rifiutare la molla. Ideale per molle valvole, molle frizione, ecc.
Test di spostamento alla forza (F): applicare una forza F specificata e misurare la deformazione risultante H. Controllare se H rientra nell"intervallo consentito. Perfetto per applicazioni in cui la forza è il requisito principale.
Test singoli o multipli: esegui test passa/non passa a un punto o caratterizzazione a più punti (ad esempio, al 10%, 50%, 90% di deflessione). I test multipunto rivelano un comportamento non lineare nelle molle a velocità progressiva.
Misurazione segmentata e calcolo della rigidità: dividere la corsa totale in segmenti. Registrare la forza e lo spostamento iniziale e finale per ciascun segmento, quindi calcolare la rigidezza locale K = ΔF/ΔH (N/mm). Viene fornita anche la rigidezza media tra i segmenti. Essenziale per verificare i profili di rigidità della molla nelle sospensioni automobilistiche o nei componenti aerospaziali.
Parametri tecnici
Forza di prova massima: 10 N, 50 N, 100 N, 200 N, 300 N, 500 N, 1000 N, 2000 N, 3000 N, 5000 N (capacità superiori personalizzate disponibili)
Intervallo di misurazione effettiva: 1% – 100% del fondo scala
Risoluzione della forza di prova: 0,01 N (modelli fino a 500 N); 0,05 N (1000 N e superiore)
Errore di indicazione della forza di prova: ±1% (Classe 1)
Risoluzione spostamento: 0,01 mm
Lunghezza massima libera della molla: 150 mm (è possibile un"estensione personalizzata)
Corsa di spostamento: 90 mm standard (può essere aumentata)
Diametro piastra di pressione: 48 mm standard (disponibili misure più grandi)
Velocità di spostamento: manuale (controllata dal volantino)
Applicazioni in tutti i settori
Settore automobilistico: molle valvole, bobine sospensioni, diaframmi frizione, molle ritorno freni. Assicurarsi che il carico installato sia corretto per evitare accensioni irregolari del motore o guida irregolare.
Aerospaziale: molle dei cavi di controllo, molle a disco del carrello di atterraggio, molle di controllo del sistema di alimentazione. Soddisfa i rigorosi standard NAS/MS con dati documentati.
Elettronica: contatti batteria, molle di espulsione SIM, cupoline tastiera. Il modello 10N con risoluzione 0,01N gestisce perfettamente le piccole molle.
Dispositivi Medici: Molle pistoni siringhe, molle strumenti chirurgici. La precisione del ±1% garantisce la sicurezza del paziente.
Macchinari industriali: molle a disco nei giunti bullonati, molle a torre negli ammortizzatori. La rigidità segmentata aiuta a rilevare l"affaticamento.
Integrazione con altri strumenti di prova di misura Mikrosize
Un laboratorio di qualità completo ha bisogno di qualcosa di più dei semplici test primaverili. Mikrosize offre un ecosistema completo:
Tester di durezza – Verifica la durezza del filo (Rockwell/Vickers) che è correlata alla resistenza alla trazione e alla durata a fatica.
Macchine di misura video (VMM) – Misurazione senza contatto delle dimensioni della molla: diametro del filo, diametro esterno/interno, lunghezza libera, passo, angoli del gancio.
Microscopi metallurgici – Esamina la microstruttura per decarburazione, inclusioni, trattamento termico improprio.
Attrezzatura metallografica: taglia, monta, mola e lucida campioni di molle per l"ispezione microscopica.
Tutto da un marchio affidabile: Mikrosize.
Vantaggi dei tester manuali rispetto ai modelli automatici
Conveniente – una frazione del prezzo dei sistemi motorizzati.
Portatile: non è necessaria alcuna alimentazione esterna (eccetto le batterie opzionali del display digitale).
Intuitivo: qualsiasi tecnico può imparare in pochi minuti.
Manutenzione ridotta: nessun motore o encoder soggetto a guasti.
Sensibile: la velocità manuale consente di "sensare" la deformazione della molla o i salti non lineari.
Guida operativa (semplificata)
Montare la molla tra piastre (compressione) o su ganci (tensione). Azzerare il display.
Scegli la modalità di test (forza in altezza o altezza in forza).
Ruotare lentamente il volantino fino al valore di spostamento o forza desiderato.
Leggi la forza o lo spostamento corrispondente.
Confrontare con la tolleranza delle specifiche. Per la rigidezza segmentata, registrare i valori ai punti finali dell"intervallo e calcolare ΔF/ΔH.
Molle pass/fail separate.
Calibrazione e manutenzione
Calibrare la forza annualmente utilizzando pesi certificati (20%, 50%, 80%, 100% della capacità). Regolare se l"errore supera ±1%.
Calibrare lo spostamento utilizzando un blocchetto di riscontro (ad esempio, 50,00 mm).
Lubrificare la vite di comando e le guide ogni 6 mesi con olio leggero.
Pulire le piastre di pressione con un panno morbido e alcol isopropilico.
Conservare in un ambiente asciutto per prevenire la corrosione.
Domande frequenti
D: Può testare sia molle di tensione che di compressione?
R: Sì. La configurazione standard comprende sia piastre di compressione che ganci di tensione.
D: Di quale capacità ho bisogno?
R: Scegli una capacità leggermente superiore al carico massimo previsto della molla. Per molle di piccole dimensioni (ad esempio medicali), utilizzare il modello 10N (risoluzione 0,01N). Per molle industriali pesanti, utilizzare il modello 5000N.
D: Posso esportare i dati su un PC?
R: Il tester manuale standard non ha un"uscita elettronica, ma è disponibile un indicatore digitale opzionale con RS232/USB. Si prega di specificarlo al momento dell"ordine.
D: Come testare una molla più lunga di 150 mm?
R: Contatta Mikrosize per una cornice estesa personalizzata (fino a 300 mm o più).
D: È adatto per la produzione in grandi volumi?
R: Sì, fino a 500 molle per turno. Per volumi molto elevati, prendi in considerazione il nostro tester motorizzato.
D: Mikrosize fornisce certificati di formazione e calibrazione?
R: Sì. Offriamo tutorial online, formazione in loco/virtuale e certificati di calibrazione accreditati ISO/IEC 17025.
Parole chiave SEO incluse
Questo articolo incorpora naturalmente termini ad alto volume di ricerca come: tester manuale per la tensione e la pressione delle molle, misuratore di forza della molla, tester per molle di compressione , macchina per prove di molle di tensione, strumento di misurazione della rigidità della molla , tester per molle manuale, attrezzatura per prove di molle a disco, tester di carico per molle a balestra, Mikrosize tester di durezza macchina di misura video microscopio metallografico, strumento di prova di misurazione, tester portatile per molle, tester di deflessione delle molle, tester per rondelle Belleville, test di molle coniche, misuratore di forza delle molle a scatto, macchina per prove di molle irregolari , rigidità segmentata test, tester per molle di classe 1, risoluzione dello spostamento di 0,01 mm, risoluzione della forza di 0,01 N, prezzo del tester per molle manuale, come testare manualmente la costante della molla e test delle molle per il controllo di qualità automobilistico.
Breve caso di studio
Un fornitore di molle per valvole di livello 1 per il settore automobilistico ha riscontrato guasti sul campo a causa di un carico incoerente ad un"altezza compressa di 20 mm. Il loro vecchio tester aveva un errore del ±3%. Hanno acquistato un tester per molle manuale Mikrosize (2000 N, risoluzione 0,01 mm, misurazione segmentata). Il test di 100 molle per lotto ha rivelato segmenti iniziali morbidi dovuti a un passo di avvolgimento errato. Lo scarto di quelle molle e la regolazione della macchina avvolgitrice hanno ridotto il tasso di scarto dall"8% all"1,5%, risparmiando oltre $ 200.000 all"anno. Il tester si è ripagato in tre mesi.
Conclusione
Il tester manuale per la tensione e la pressione delle molle di Mikrosize è uno strumento di misurazione versatile, preciso ed economico che gestisce molle cilindriche, a disco, a torre, a scatto, a foglia e irregolari. Con funzionalità come prove forza-altezza, prove altezza-forza, valutazione multipunto e calcolo della rigidità segmentata, soddisfa le esigenze delle applicazioni automobilistiche, aerospaziali, elettroniche, mediche e industriali. Se combinato con i durometri, le macchine di misura video, i microscopi e le apparecchiature metallografiche di Mikrosize, ottieni una soluzione completa per il controllo qualità. Scegli Mikrosize per precisione, affidabilità e supporto esperto.
