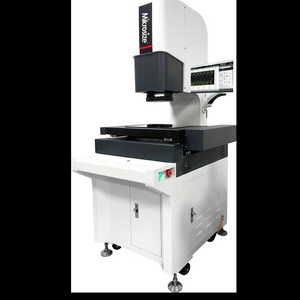

Sistema di misurazione video istantaneo VMQ-100

Sistema di misurazione video istantaneo VMQ-100

Vantaggio del prodotto

1、Misurazione istantanea con un solo tasto, test in batch

A） Il campione di misurazione può essere posizionato in modo casuale senza posizionare l'attrezzatura, il software può identificare e abbinare automaticamente;

B） Misurazione delle dimensioni illimitata e l'attività di misurazione può essere completata entro 1 s C）Importazione di disegni CAD per la misurazione diretta,

D）Misurazione una tantum dello stesso tipo di campione da misurare

2、Calcolo accurato e alta ripetibilità

A）Tecnologia brevettata unica per l'estrazione dei bordi e la correzione della distorsione della lente B）L'illuminazione automatica migliora notevolmente la ripetibilità；

C）Può essere paragonato alla precisione di misurazione e alla ripetibilità della tradizionale macchina di misurazione video.

3、Facile da usare senza formazione

R） Chiunque può iniziare rapidamente senza formazione

B） Interfaccia semplice, misurazione intelligente, processo operativo ottimizzato, suggerimenti operativi in ​​tempo reale

C ） Tutti i dati di misurazione possono essere registrati automaticamente, l'analisi statistica può essere generata con un solo tasto. i risultati della misurazione possono essere stampati in vari formati di file o stampati direttamente dalla stampante.

4、Varie funzioni, rapporto automatico

A ） Il software è suddiviso in tre modelli funzionali: impostazione della misurazione, misurazione continua e analisi statistica;

B） La misurazione continua può essere utilizzata per la misurazione in tempo reale e può giudicare NG / OK senza premere il tasto, fornendo 80 strumenti di estrazione e analisi, inclusi strumenti di estrazione di caratteristiche (come punto massimo, linea centrale, arco, cerchio di picco , ecc.), strumenti ausiliari (come cerchio di punti arbitrari, linea di adattamento, cerchio di adattamento, linea tangente, cerchio inscritto, ecc.), strumento di annotazione intelligente, strumento di tolleranza geometrica, strumento di applicazione speciale (come angolo R, ecc. ).

Funzione software

1, interfaccia software

L'interfaccia principale del software è divisa in tre modelli funzionali: impostazione della misurazione, misurazione continua e analisi statistica. Semplice, facile da usare.

Interfaccia software

2、Impostazioni di misurazione

In questo modello possiamo estrarre rapidamente gli elementi geometrici ed eseguire il dimensionamento per completare l'impostazione della misurazione.

Impostazione della misurazione

Impostazione della misurazione

Impostazione della misurazione

Impostazione della misurazione

3、Misurazione continua

Dopo l'impostazione della misurazione, il software accede al modello di misurazione continua, che

può eseguire misurazioni batch rapide e precise.

4、Analisi statistica

Il software Mikrosize fornisce una varietà di strumenti di estrazione e analisi, l'analisi statistica

l'interfaccia ha [valore statistico], [grafico di tendenza], [istogramma] e [dati. I risultati della misurazione e le principali informazioni statistiche (come media, σ, 3σ, 6σ, Cpk, ecc.) verranno automaticamente registrati e archiviati. L'operatore può selezionare diverse condizioni di filtro per estrarre i record storici.

5, controllare il processo di produzione e migliorare la qualità del prodotto

Il grafico dell'andamento può monitorare le anomalie delle apparecchiature di produzione e del processo di produzione

attraverso la tendenza regolare del valore misurato, come il cambiamento monotono e il cambiamento periodico del valore misurato.

L'istogramma può riflettere la fluttuazione e la distribuzione della qualità del prodotto e trasferire in modo intuitivo le informazioni sullo stato della qualità, che possono essere utilizzate per giudicare e prevedere la qualità del prodotto e il tasso non qualificato. Mediante la diagnosi della qualità, l'SPC utilizza metodi statistici per monitorare la tendenza al cambiamento della qualità del prodotto e del processo di produzione. Svolge un ruolo preventivo nel processo di produzione per migliorare la qualità del prodotto.

6、Rapporto di prova generato con una chiave

Il rapporto sui risultati del test e il rapporto sull'analisi SPC possono essere generati automaticamente con un solo tasto

7、 Funzione speciale

A) Funzione di estrazione intelligente

La linea, l'arco e il cerchio possono essere estratti automaticamente facendo clic con il mouse sull'area vicino a

elementi da misurare.

B) Funzione di estrazione del contorno

Fornisce vari metodi di estrazione del contorno e strumenti di conversione del contorno, che possono misurare oggetti irregolari e piccoli oggetti.

C) Illuminazione automatica

Quando viene utilizzata una singola unità di illuminazione, illuminazione cadente o illuminazione di proiezione, il software può

determinare automaticamente e rapidamente la migliore luminosità dell'illuminazione (entro 5 secondi).

D) Ricerca rapida dei moduli

Per la misurazione di un gran numero di pezzi di ricambio diversi, il software può automatizzare

Trovare facilmente il programma di misurazione corrispondente (entro 0,1 s) dalla misurazione

pool di moduli dopo aver posizionato un pezzo di ricambio.

Applicazione

Il software Fom può essere utilizzato in macchinari, elettronica, stampi, stampaggio a iniezione, hardware, gomma, apparecchi elettrici a bassa tensione, materiali magnetici, stampaggio di precisione, connettori, terminali, telefoni cellulari, elettrodomestici, circuiti stampati, dispositivi medici, orologi, coltelli e altri campi da campo

1. Ingranaggio

2. Telefono cellulare e orologio

3. Semiconduttore (pellicola)

4. Ferramenta

Specifica

Dimensioni dello strumento	480×240×680
Peso dello strumento	30KG
Capacità della fase lavorativa	3KG
Software	Fom2d
Telecamera	Telecamera industriale CCD da 5 milioni di pixel
Lente	Doppia lente telecentrica
Illuminazione	Luce parallela controllata da programma o luce parallela telecentrica, ogni sezione di luminosità è controllata in modo indipendente
Campo visivo	30 mm~100 mm
Messa a fuoco	Manuale
Precisione di misurazione	±3 µm
Funzione di misurazione	Punto, linea, cerchio, linea multipunto, cerchio multipunto, cerchio automatico, arco, cerchio multisezione, angolo R automatico, scansione del contorno, punto fisso, linea di picco, cerchio, ecc
Funzione di etichettatura	Allineato, verticale, angolare, raggio/diametro
Tolleranza geometrica	Rettilineità, rotondità, simmetria, profilo, ecc
Struttura virtuale	Linea centrale, bisettrice, punto tangente, punto tangente della linea circolare, centro del cerchio, centro della linea, ecc
Corrispondenza automatica dei modelli	Supporto
Funzione di rapporto	Rapporto di analisi SPC (CPK, CA, PPK, CP, PP)
Personalizzazione del software	Analisi dei profili di importazione CAD, collegamento alla gestione automatica, Applicazione di gestione APP
Misurare la quantità	99 pezzi/secondo
Quantità del modello	Illimitato
Energia	CA100-240 V 50/60 Hz
Ambiente di lavoro	Temperatura 23 C ± 2 C umidità dal 20% all'80% RH

Lista imballaggio

Lista imballaggio	Lista imballaggio	Lista imballaggio
Mainframe della macchina	Computer Dell da 24 pollici	Software di misura Mikrosiz
Obiettivo telecentrico	Fotocamera ad alto pixel	Illuminazione di superficie
Blocco di calibrazione	Linea elettrica	Certificato di prodotto
