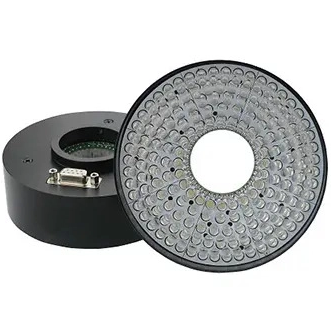

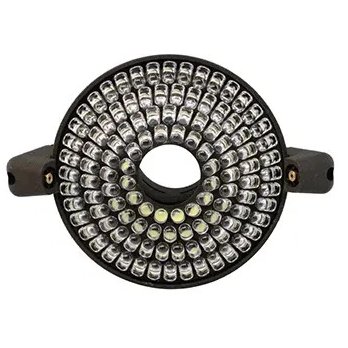

SORGENTE LUMINOSA DI SUPERFICIE

● Questa sorgente luminosa è dotata di controllo dell'illuminazione indipendente per 5 anelli, 8 zone e 40 direzioni, fornendo fino a 40 angoli di illuminazione.

● È collegato e utilizzato con l'interfaccia RS232 (con un alimentatore da 12 V integrato) del controller CNC della serie UWC.

● Può illuminare da un massimo di 40 angoli direzionali in 5 anelli e 8 zone, soddisfacendo i requisiti di illuminazione della stragrande maggioranza dei prodotti.

● Serve come sorgente luminosa per l'ispezione visiva per strumenti di imaging e simili. Presenta un design integrato del disco emettitore di luce e della scheda di controllo.

● Adotta la comunicazione RS232. L'avanzata tecnologia di progettazione consente al cavo di raggiungere una lunghezza fino a 20 metri, rendendolo adatto all'uso con varie macchine con diverse lunghezze di corsa.

● Fornisce un'interfaccia con funzioni API, consentendo una facile integrazione nella programmazione del software.

● Può essere collegato alle interfacce RS232 di UWC4000i,UWC4000P,UWC3500 e UWC5000. Il cablaggio è comodo e non occupa le risorse COM del computer.

● Può essere dotato di uno speciale 'anello di rialzo' per regolare la distanza tra la sorgente luminosa e il prodotto.

● Ha la funzione di impostare il livello di luminosità e può essere abbinato a diversi obiettivi e fotocamere.

● Fornisce angoli di illuminazione entro un intervallo di lunghezze focali da 40 mm a 150 mm contemporaneamente e può offrire illuminazione per obiettivi con varie lunghezze focali.

● È alimentato da un alimentatore regolato a commutazione di alta qualità di livello industriale: 12 V CC + 0,2 V a 1,8 A.

● È possibile installare il dispositivo anticollisione con sorgente luminosa anulare ACC10.

●Il diametro esterno è 111 mm, lo spessore è 32 mm e l'altezza dell'anello di messa a fuoco è 40 mm (massimo).

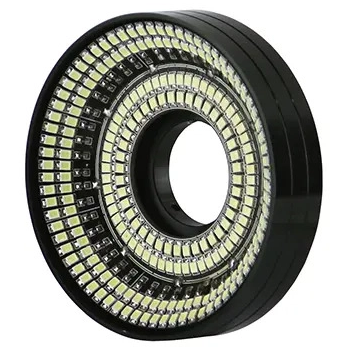

L'UWC6016 è una sorgente luminosa programmabile a luce soffusa con 2 anelli, 8 zone e 16 direzioni. È particolarmente adatto alle esigenze di illuminazione di prodotti con superfici altamente riflettenti, come l'ispezione di vetri, superfici lavorate in metallo, gioielli, ecc. Ha angoli di illuminazione regolabili in modo indipendente di 45 gradi e 90 gradi, che possono soddisfare i requisiti di illuminazione di superficie della maggior parte dei prodotti.

● L'UWC6016 viene fornito con la propria scheda di regolazione e utilizza la comunicazione RS232. Può essere collegato al controller UWC o alla porta COM di un computer per l'uso.

● Ha una struttura integrata del disco emettitore di luce e del pannello di controllo, caratterizzata da un design strutturale complessivo unico e stabile.

● Fornisce 16 angoli di illuminazione principale in 2 anelli e 8 zone. Collaborando con un anello di rialzo personalizzato, è possibile ottenere l'illuminazione a più angoli orizzontali inclusi e gestire l'illuminazione di superficie per superfici con caratteristiche quali diversi 'smussi','differenze di gradino','bordi deboli' e quelle vicine a una 'superficie a specchio'.

● Ciascuna partizione può essere regolata in modo continuo su 200 livelli e la corrente di uscita massima può essere impostata su 16 marce.

● Ha un'elevata stabilità della luminosità, non presenta sfarfallio e il valore di grigio del bordo dell'immagine è stabile, garantendo la precisione di ripetibilità della funzione di ricerca dei bordi nel software di misurazione.

● Adotta la comunicazione RS232, ha una forte capacità anti-interferenza ed è adatto per l'uso con macchine grandi, medie e piccole.

● Fornisce un'interfaccia con funzioni API, rendendo l'integrazione della programmazione software semplice e conveniente.

● Grazie all'avanzata tecnologia di controllo della luminosità dei LED e ai sofisticati processi di produzione, garantisce il funzionamento affidabile del prodotto per un lungo periodo di tempo.

● Dispone di un'uscita di controllo a corrente costante per un percorso di luce inferiore (0-100 mA) e un percorso di luce coassiale (0-100 mA), nonché il controllo per un percorso di indicatore laser.

● Utilizza LED di alta qualità con un'elevata temperatura di colore, nessuna differenza di colore. La distribuzione dello spettro è vicina a quella della luce solare, caratterizzata da una lunga durata e da un decadimento minimo della luce.

● È possibile configurare opzionalmente un diffusore di luce morbida per migliorare ulteriormente la flessibilità dell'illuminazione. Un anello di messa a fuoco è opzionale, che può essere adattato a diverse lunghezze focali dell'obiettivo.

●Il diametro esterno è 100 mm, lo spessore è 24 mm e la distanza di lavoro è 35 mm.

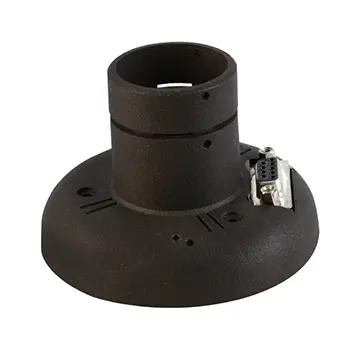

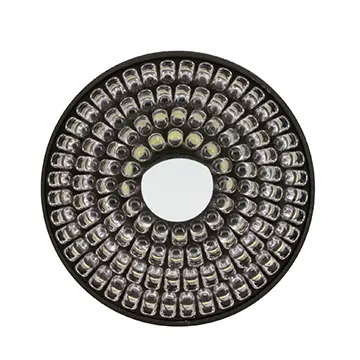

L'UWC6032 è una sorgente luminosa programmabile con 4 anelli, 8 zone e 32 direzioni. Ha 32 angoli di emissione e alcune capacità di illuminazione ad angolo basso. Può essere collegato direttamente all'interfaccia RS232 del controller UWC.

● La sorgente luminosa programmabile a 32 direzioni utilizza uno stampo per posizionare l'angolo di emissione di ciascun LED, garantendo la coerenza della precisione della misurazione.

● Ha una forma piccola e rotonda, delicata, bella e facile da installare.

● È dotato di 112 LED di grado medico, che aumentano la luminosità del 55% rispetto all'UWC4003, mentre il diametro esterno aumenta solo di 1 mm.

● Vengono utilizzate perline LED a luce fredda plug-in di alta qualità, che hanno un piccolo decadimento della luce e una lunga durata. Possono ridurre la deformazione indotta dal calore di pezzi sottili e leggeri sotto illuminazione. Anche la luce calda (luce bianca pura) è opzionale.

● È dotato di un'avanzata scheda di controllo della sorgente luminosa incorporata, che garantisce una luminosità stabile senza sfarfallio.

● Le lunghezze focali degli obiettivi zoom comunemente utilizzati differiscono di circa 12 mm. Per gli obiettivi a lunghezza focale corta, l'estremità superiore dell'anello di montaggio può essere tagliata per ottenere la corrispondenza della lunghezza focale.

● Il componente di installazione dell'indicatore laser compatto è facile da regolare. Può essere selezionato come singolo o doppio e sono disponibili 32 direzioni per la selezione.

● Gli angoli di illuminazione dei quattro anelli sono rispettivamente: 45,5,51,5,58,5 e 66 gradi (l'angolo compreso con la superficie del prodotto) e la lunghezza focale ottimale è 38 mm.

● La tensione di alimentazione dell'UWC6032: 12,5±0,25 V CC a 980 mA e la corrente di alimentazione non deve essere inferiore a 2 A.

● Il diametro esterno è 88 mm, lo spessore è 28 mm e l'altezza massima dell'anello di messa a fuoco è 40 mm.

L'UWC6045 è una sorgente luminosa anticollisione con 40 direzioni e un indicatore laser. È una sorgente luminosa standard per

strumenti di imaging di fascia medio-alta. Questa sorgente luminosa è divisa in 5 anelli, 8 zone e ha un controllo dell'illuminazione indipendente per 40 direzioni, fornendo fino a 40 angoli di illuminazione.

● L'UWC6045 viene utilizzato collegandolo all'interfaccia RS232 (con un alimentatore da 12 V integrato) del controller CNC della serie UWC.

● Dispone di illuminazione da ben 40 angoli direzionali in 5 anelli e 8 zone, in grado di soddisfare i requisiti di illuminazione della stragrande maggioranza dei prodotti.

● Serve come sorgente luminosa per l'ispezione visiva per strumenti di imaging e simili. Presenta un design integrato del disco emettitore di luce e della scheda di controllo.

● Adotta la comunicazione RS232. La tecnologia di progettazione avanzata consente al cavo di raggiungere una lunghezza di 20 metri, rendendolo adatto all'uso con varie macchine con diverse lunghezze di corsa.

● Fornisce un'interfaccia con funzioni API, che consente una facile integrazione nella programmazione del software.

● Può essere collegato alle interfacce RS232 di UWC4000i,UWC4000P,UWC3500 e UWC5000. Il cablaggio è comodo e non occupa le risorse COM del computer.

● Può essere dotato dello speciale 'anello di rialzo' dell'UWC6045 per regolare la distanza tra la sorgente luminosa e il prodotto.

● Ha la funzione di impostazione del livello di luminosità, che può essere abbinato a diversi obiettivi e fotocamere.

● Fornisce contemporaneamente angoli di illuminazione entro l'intervallo di lunghezze focali da 40 mm a 150 mm e può fornire illuminazione per obiettivi con varie lunghezze focali.

● È alimentato da un alimentatore regolato a commutazione di alta qualità di livello industriale: 12 V CC + 0.2V@1.8A.

● Può essere equipaggiato con il dispositivo anticollisione con sorgente luminosa anulare ACC10.

● Il diametro esterno è 111 mm, lo spessore è 32 mm e l'altezza massima dell'anello di messa a fuoco è 40 mm.

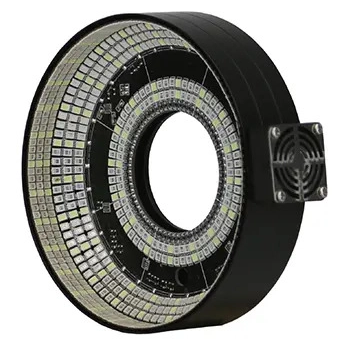

L'UWC6100 è una sorgente luminosa programmabile a sollevamento elettrico a quattro colori con 3 anelli, 8 zone, 4 colori e 96 canali. Si tratta di una soluzione di prim'ordine a livello internazionale per le sorgenti luminose di misurazione dell'immagine. Con tre angoli di illuminazione principali di 0 gradi, 45 gradi e 90 gradi, utilizza LED grandangolari a quattro colori RGBW in combinazione con un meccanismo di sollevamento programmabile per fornire fasci di illuminazione morbidi e uniformi senza angoli morti all'interno di una cupola di 180 gradi. Non solo soddisfa i requisiti di illuminazione per parti caratteristiche come contorni superficiali, smussi, angoli R interni e differenze di gradino della stragrande maggioranza di parti lavorate, hardware e parti in plastica, ma realizza anche un rilevamento programmabile e completamente automatico a diverse altezze di illuminazione per lo stesso pezzo, risolvendo il problema che le sorgenti luminose fisse non possono tenere conto sia delle posizioni di illuminazione alte che di quelle basse.

● L'UWC6100 supporta l'illuminazione stroboscopica, fornendo supporto di illuminazione per un'efficiente misurazione dei colpi volanti.

● Il meccanismo integrato del disco emettitore di luce, del pannello di controllo e del controller di sollevamento presenta un design strutturale complessivo unico e stabile.

● Fornisce 24 angoli di illuminazione principale in 3 anelli e 8 zone. Con la collaborazione del controllo di sollevamento, è possibile realizzare l'illuminazione a qualsiasi angolo compreso tra 0 e 87 gradi e l'illuminazione della 'luce a cupola' può essere programmata.

● Il suo angolo di emissione di 0-30° può presentare 'smussi, taglienti','differenze di gradino','bordi deboli','fondo di scanalature', contorni quasi 'a specchio' e contorni superficiali di pezzi traslucidi (come ceramica, plastica chiara e gomma siliconica) con elevato contrasto nel software di misurazione.

● Ogni partizione è dotata di quattro colori di LED, ovvero rosso, verde, blu e bianco, con un intervallo di regolazione compreso tra 0 e 1024. Attraverso la miscelazione RGB, può produrre fino a un miliardo di tipi di temperature di colore dell'illuminazione, che coprono quasi completamente vari colori in natura. Può fornire la migliore illuminazione della temperatura del colore in base alle caratteristiche ottiche dei diversi prodotti.

● Ciascuna partizione può essere regolata in modo continuo da 0 a 200 livelli nel software e la corrente di uscita massima può essere impostata su 5 marce.

● Ha un'elevata stabilità della luminosità e assenza di sfarfallio, garantendo la stabilità del valore di grigio sul bordo dell'immagine e garantendo la ripetuta precisione di ricerca dei bordi del software di misurazione.

● Può funzionare in modalità stroboscopica e in modalità illuminazione continua, che può essere commutata tramite software per realizzare il rilevamento dei colpi volanti.

● Dispone di un controller del motore di sollevamento integrato e non si basa su altri controller di movimento. Le posizioni alta e bassa della sorgente luminosa a forma di anello possono essere controllate a livello di programmazione tramite il software di rilevamento.

● Sono disponibili tre modelli per la selezione, incluso il modello monocolore rosso, il modello monocolore bianco e il modello a quattro colori rosso-verde-blu-bianco.

● Una copertura morbida per la luce è opzionale, in grado di soddisfare i requisiti di misurazione della superficie dei pezzi con elevata finitura superficiale ed evitare l'influenza di punti luminosi a forma di punto sulla precisione della misurazione.

● Una telecamera di navigazione è opzionale (i fori di installazione per la telecamera sono stati riservati).

● È collegato direttamente all'interfaccia RS232 del controller, semplice e affidabile.

● La tensione di alimentazione è 12,5±0,25 V CC a 5 A, la potenza nominale è 62 W e la corrente di alimentazione non è inferiore a 8 A.

● Gli angoli di emissione dei tre anelli sono rispettivamente: 0 gradi, 45 gradi e 90 gradi. La lunghezza focale ottimale è 0-60 mm (la distanza tra il bordo del paralume e il prodotto).

● Il diametro esterno è 125 mm, lo spessore è 33 mm e la distanza di lavoro è 0-60 mm.

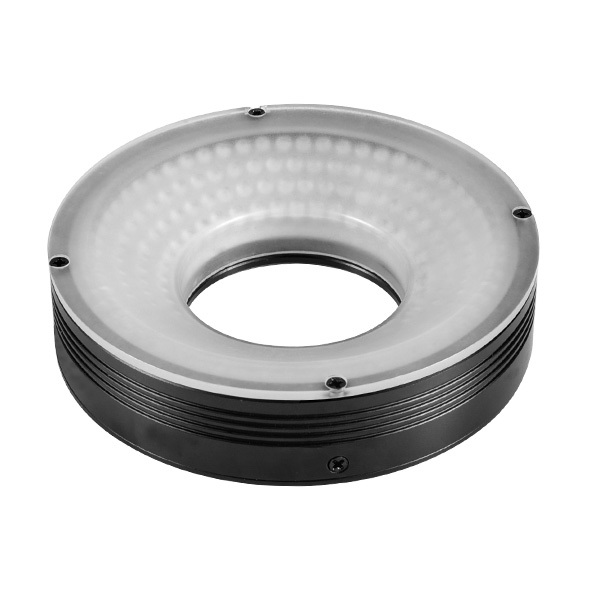

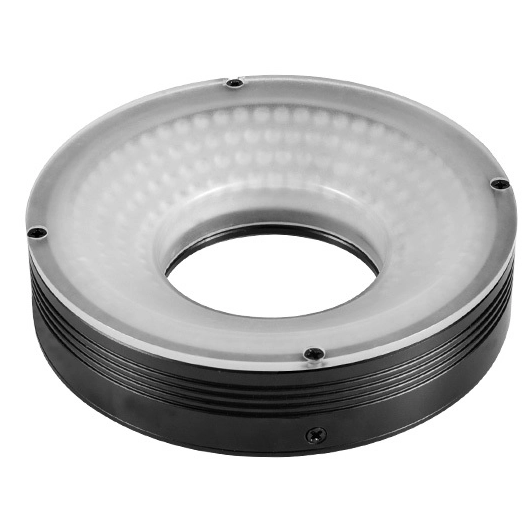

La sorgente luminosa a forma di anello adotta una struttura di illuminazione unica, ottenendo un effetto di illuminazione diffusa con elevata luminosità ed elevata uniformità. Fornisce diversi angoli di illuminazione e combinazioni di colori, che possono evidenziare meglio le informazioni tridimensionali degli oggetti. È una delle sorgenti luminose ampiamente utilizzate nel settore della visione artificiale. Con un array di LED ad alta densità, offre un'elevata luminosità e sono disponibili vari design compatti, risparmiando spazio di installazione.

● La sorgente luminosa a forma di anello fornisce illuminazione da diverse angolazioni, in grado di evidenziare le informazioni tridimensionali degli oggetti.

● Può risolvere efficacemente il problema delle ombre causate dall'illuminazione diagonale.

● Ha una struttura di dissipazione del calore unica, una serie di LED ad alta densità e presenta un'elevata luminosità.

● La superficie circostante adotta un design zigrinato, che espande l'area di dissipazione del calore e garantisce la durata della sorgente luminosa.

● Una piastra diffusore è opzionale, che può diffondere uniformemente la luce.

Il colore (lunghezza d'onda) dell'onda luminosa

Luce bianca: 6000-7500K

Luce blu: 460-475 nm

Luce verde: 520-530 nm

Luce rossa: 620-630 nm

Luce a infrarossi: 810-940 nm

Luce ultravioletta: 365-405 nm
