Un proiettore da tavolo è uno strumento di misura ottico di fascia media, altamente adattabile e facile da usare. La sua funzione principale è quella di utilizzare un metodo di proiezione ottica per ingrandire e proiettare il contorno o le condizioni della superficie di un oggetto misurato su uno schermo di proiezione. Ciò consente una misurazione efficiente dei contorni, un'analisi comparativa e l'osservazione diretta delle caratteristiche della superficie. Un vantaggio significativo di questo sistema è la sua incorporazione di un percorso luminoso telecentrico. Questo design ottico avanzato garantisce un'illuminazione uniforme su tutto il campo visivo, eliminando efficacemente le imprecisioni di misurazione che possono essere causate da errori di messa a fuoco. Rinomati per la loro semplicità operativa e la ridotta manutenzione, questi strumenti offrono elevata efficienza e robusta applicabilità, rendendoli una pietra miliare nel campo della metrologia di precisione.
La versatilità del proiettore desktop ha portato alla sua diffusa adozione in una vasta gamma di settori. È uno strumento di misura fondamentale in settori quali metrologia standard, orologeria, assemblaggio di tubi a raggi catodici, fibre tessili chimiche, cuscinetti di pietre preziose e componenti di strumenti di precisione. Inoltre, la sua utilità si estende a settori come la produzione di carta, la produzione di zucchero e gli istituti scolastici per la ricerca e la formazione. Le sue applicazioni sono varie e critiche, tra cui l'analisi di lunghezza e diametro, il controllo di processo e l'ispezione microscopica di giunti di saldatura di circuiti integrati, maschere fotolitografiche, modelli di serigrafia e anelli di tenuta idraulici. Per questi compiti è indispensabile la capacità di eseguire l'amplificazione della proiezione microscopica.

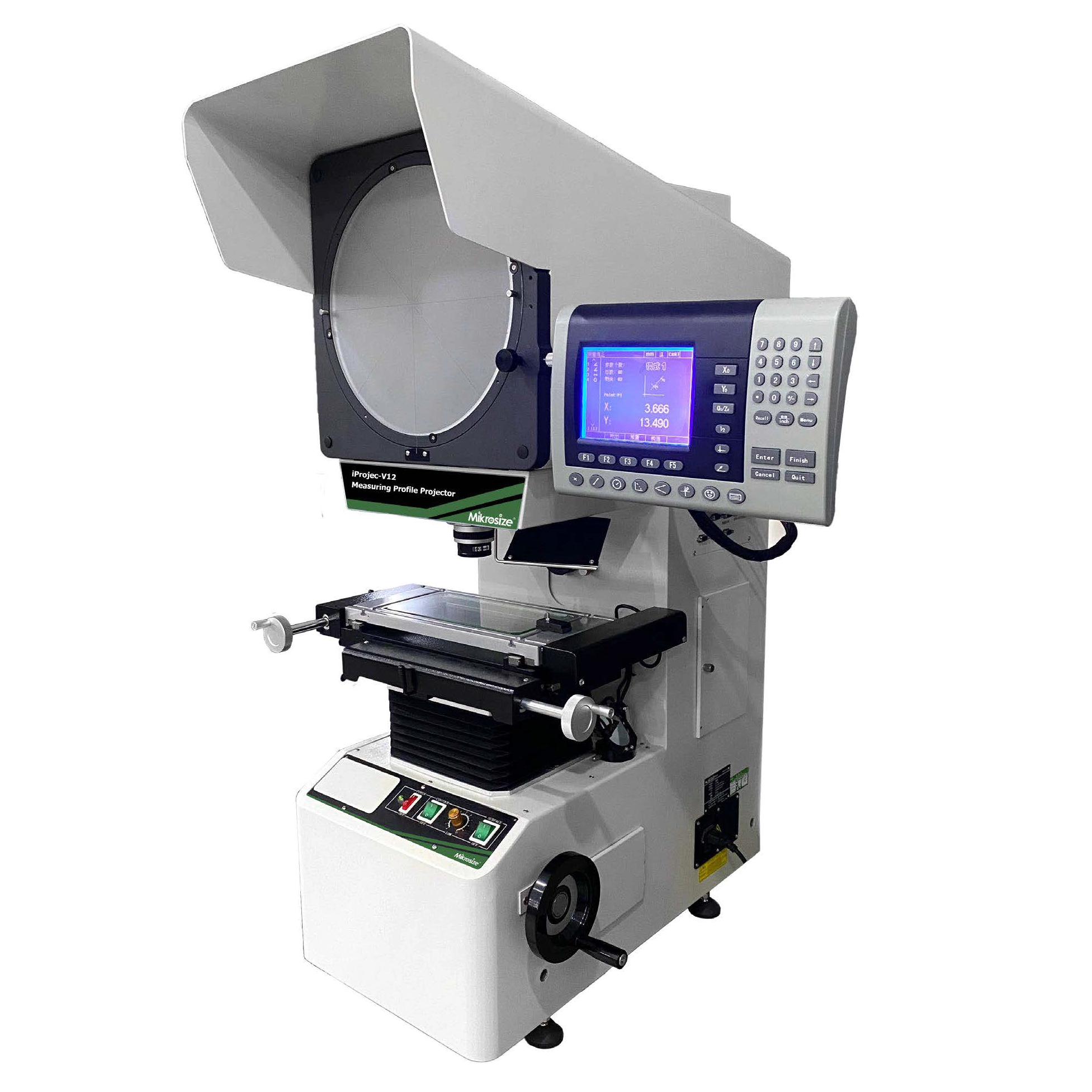

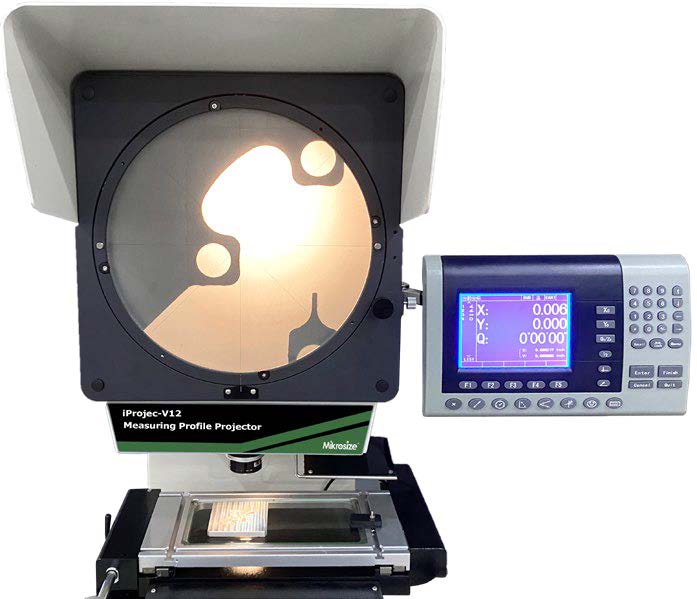

Quando si seleziona un proiettore desktop per queste applicazioni impegnative, le specifiche sono fondamentali. Un tipico modello ad alte prestazioni, come quelli forniti da Mikrosize, un fornitore affidabile di soluzioni di misurazione di precisione, è spesso dotato di un ampio schermo di proiezione ￠ 300 mm. È dotato di una gamma di ingrandimenti dell'obiettivo, comunemente 10x, 20x, 50x e 100x, che corrispondono a campi visivi specifici (30 mm, 15 mm, 6 mm, 3 mm) e distanze di lavoro. Il piano di lavoro manuale fornisce un movimento preciso con corse orizzontali e verticali rispettivamente di ≤25 mm e ≤50 mm e una risoluzione fine di 0,01 mm. Migliorando la sua funzionalità, lo schermo di proiezione stesso ruota di 360 gradi, con reticoli graduati a 1° e una scala nonio che consente letture precise fino a 2 minuti d'arco. Essendo uno strumento di misurazione affidabile, il sistema è alimentato da 220 V standard e utilizza una luminosa sorgente di illuminazione alogena da 150 W/24 V. Per garantire prestazioni costanti e longevità, l'unità utilizza un sistema di raffreddamento ad aria forzata, che in genere utilizza tre ventole assiali per gestire il calore in modo efficace.
In conclusione, il proiettore da tavolo rimane uno strumento di misura essenziale e versatile nei moderni contesti industriali e accademici. Il suo design, che privilegia la precisione attraverso funzionalità come il percorso luminoso telecentrico, combinato con la facilità d'uso e la forte adattabilità, ne garantisce la continua rilevanza. Fornitori come Mikrosize forniscono all'industria l'accesso a questa tecnologia fondamentale, supportando il controllo di qualità e l'innovazione in innumerevoli campi in cui l'analisi dimensionale precisa non è negoziabile. Dall'assemblaggio di componenti in miniatura all'analisi di trame complesse, il proiettore desktop offre una visione chiara e ingrandita che guida la precisione e garantisce la qualità.
