Oltre 40 misurazioni/minuto: il modo più veloce per garantire la qualità del rivestimento

Misuratore di spessore del rivestimento ad ultrasuoni avanzato per analisi multistrato

Lo spessimetro ad ultrasuoni del rivestimento rappresenta un significativo passo avanti nella tecnologia dei controlli non distruttivi (NDT). Essendo uno strumento di misura di prova di prima qualità, questo dispositivo è progettato per eseguire misurazioni precise dello spessore di vari rivestimenti, tra cui vernice e plastica, applicati su una vasta gamma di substrati come plastica, metalli, legno, vetro e ceramica. Una caratteristica distintiva di questo misuratore avanzato è la sua capacità di misurare contemporaneamente lo spessore di un massimo di 8 strati di rivestimento distinti senza causare alcun danno al materiale. Questa funzionalità ha un valore inestimabile per il controllo qualità nei processi di produzione complessi in cui vengono applicati più strati di protezione o finitura.

Fornito da leader del settore come Mikrosize, questo misuratore di spessore incorpora un'innovativa tecnologia a ultrasuoni che gli consente di affrontare materiali difficili che sono spesso difficili da misurare con altri metodi. È progettato specificamente per fornire misurazioni accurate e affidabili su pezzi in GRP (plastica rinforzata con vetro o fibra di vetro) e CRP (plastica rinforzata con carbonio), nonché su substrati come l'acciaio a bassa temperatura. Ciò lo rende uno strumento indispensabile in settori quali quello aerospaziale, automobilistico, marittimo e manifatturiero industriale, dove i materiali compositi sono sempre più utilizzati.

Principio di misurazione: impulso-eco ultrasonico intelligente

Il principio di funzionamento principale di questo misuratore si basa sulla sofisticata tecnologia ultrasonica a impulsi-eco. Il sistema è dotato di un sensore a ultrasuoni intelligente per la misurazione dello spessore del rivestimento, solitamente collegato a un potente tablet o PC industriale che funge da unità di valutazione. In questa configurazione, il sensore funziona sia come trasmettitore che come ricevitore. Trasmette impulsi ultrasonici ad alta frequenza nel sistema di rivestimento attraverso un mezzo di accoppiamento, come un gel o un fluido. Questi impulsi viaggiano attraverso gli strati e i segnali vengono riflessi su ciascuna interfaccia tra i diversi materiali. Il sensore cattura quindi questi echi di ritorno. Valutando con precisione il tempo impiegato dagli impulsi ultrasonici per penetrare e ritornare da ciascuno strato, il software integrato può calcolare e convertire con precisione queste misurazioni del tempo di volo negli spessori di strato corrispondenti.

Software completo di valutazione e gestione dei dati

La potenza di questo strumento di misura e prova è pienamente realizzata attraverso il suo pratico e robusto software di test e gestione dei dati. Il software fornisce un'interfaccia visiva chiara che non solo visualizza gli A-scan in tempo reale, la forma d'onda fondamentale dell'eco ultrasonico, ma consente anche un'analisi approfondita di questi segnali su un display a schermo piatto ad alta risoluzione. Gli utenti hanno il pieno controllo e possono modificare e impostare facilmente tutti i parametri di misurazione disponibili per soddisfare le esigenze applicative specifiche. Inoltre, il software consente la memorizzazione di singoli file A-scan, consentendo regolazioni successive come il ritaglio o il mascheramento di aree di interesse specifiche per un'analisi più dettagliata.

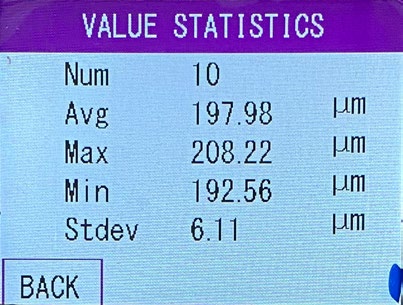

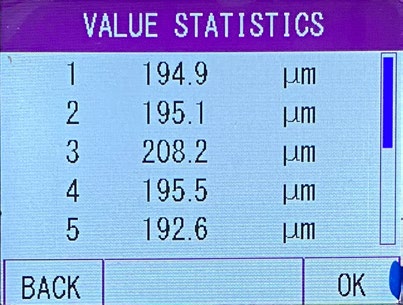

Una caratteristica chiave fornita da fornitori come Mikrosize è la funzione completa di gestione dei dati. Tutti i valori di misurazione possono essere organizzati sistematicamente, esportati in versatili formati di testo ed Excel per ulteriori analisi statistiche e utilizzati per generare report di misurazione completi e professionali in formato PDF. Per supportare una documentazione approfondita, il software consente l'integrazione di testo descrittivo e foto insieme ai dati di misurazione, creando un registro completo e tracciabile per audit e protocolli di garanzia della qualità.

Caratteristiche principali e vantaggi operativi

Questo misuratore di spessore del rivestimento ad ultrasuoni è ricco di funzionalità che garantiscono prestazioni elevate ed efficienza dell'utente. Al centro del suo funzionamento c'è la tecnologia SIDSP® (Sensor Integrated Digital 32-bit Signal Processing). Questa innovazione proprietaria consente la valutazione rapida dei segnali di misura con eccezionale precisione e ripetibilità eccezionale, garantendo risultati coerenti anche in ambienti ad alta produttività. La velocità del sistema è notevole, in grado di eseguire più di 40 misurazioni al minuto: gli utenti possono semplicemente avviare la misurazione, attendere circa un secondo e la lettura è completa.

Il suo design pratico affronta anche le sfide di misurazione più comuni. Con un'area di misura minima richiesta di soli 5 millimetri di diametro, il misuratore è perfettamente adatto per l'ispezione di componenti di piccole dimensioni e parti molto curve che in genere sono difficili da valutare con altri misuratori. Questa combinazione di velocità, precisione e versatilità consolida il suo status di strumento di misura e test essenziale per qualsiasi operazione dedicata al mantenimento dei più elevati standard di qualità e integrità del rivestimento.
