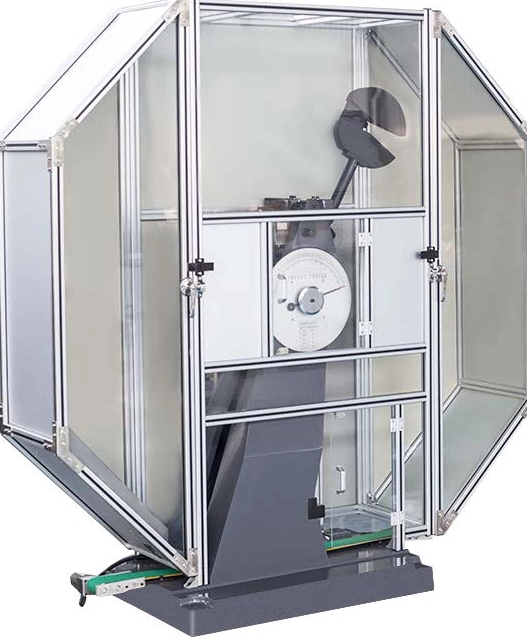

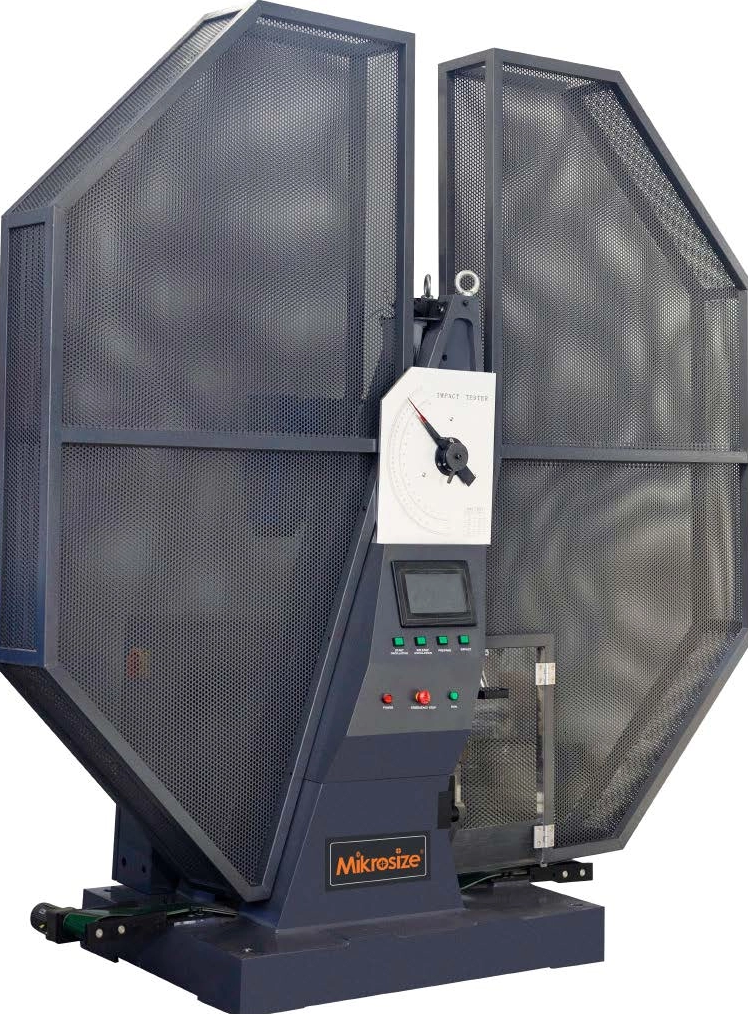

Macchina per test di prova Charpy controllata da microcomputer ITM-300/450

Applicazioni del prodotto

Barre di acciaio deformate per la costruzione e l'acciaio strutturale per i ponti: è necessario verificare la loro resistenza alla frattura a bassa temperatura o carico improvviso.
Testare la tenacità di impatto dell'acciaio utilizzato per i telai del corpo automobilistico e i buck-eliminati per garantire che i materiali non si rompono facilmente durante la collisione o l'impatto del carico pesante.
Condurre test di impatto sulle leghe di titanio utilizzate per le lame aeroporte per garantire che possano resistere all'impatto del flusso d'aria senza guasti durante l'operazione ad alta quota e ad alta velocità.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Dettagli del prodotto

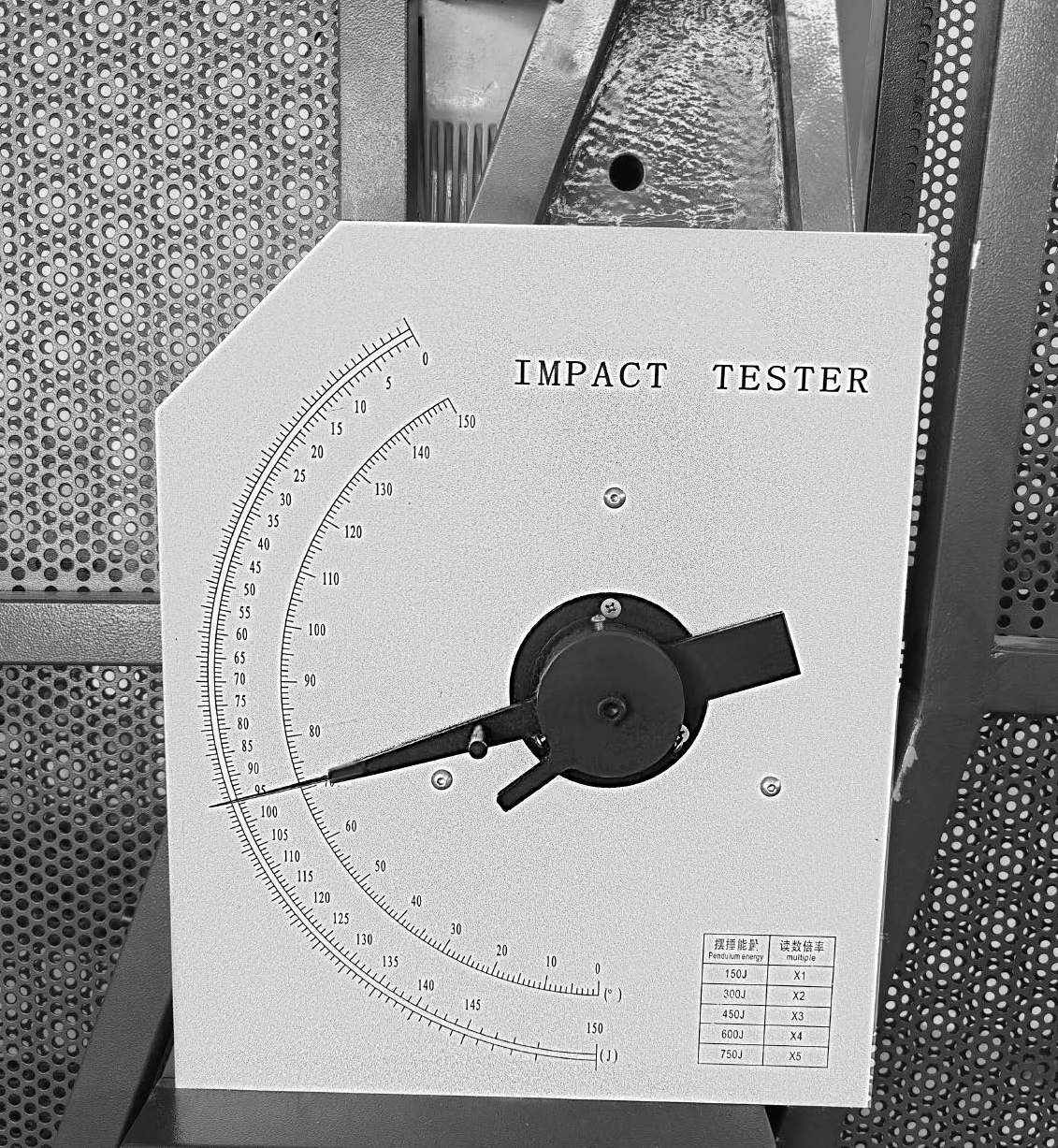

Dotato di un quadrante di tipo puntatore, i risultati vengono visualizzati direttamente e i risultati sperimentali possono essere letti direttamente, con una risoluzione minima di ≥0,5J.
I risultati possono essere confrontati con i risultati del display del microcomputer.
Il pendolo adotta un design circolare, che può ridurre la perdita di energia causata dalla resistenza all'aria.
L'incudine viene elaborata con materiali speciali e tecnologia speciale, con resistenza all'impatto e resistenza all'usura.

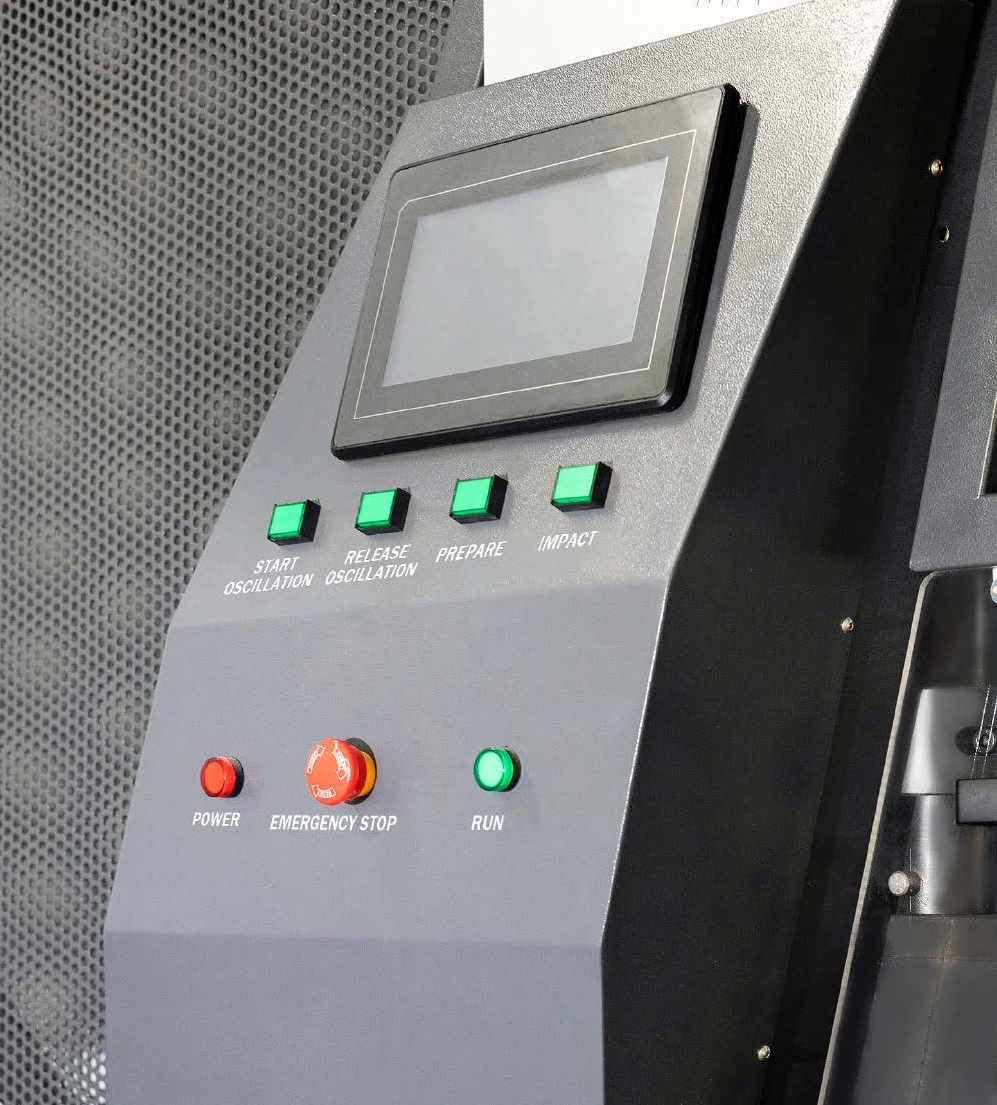

La macchina principale è dotata di uno schermo integrato (opzionale) e i pulsanti di controllo dell'apparecchiatura sono installati di seguito, che vengono utilizzati per controllare la penna per iniziare, rilasciare e impatto.
Dotato di un pulsante di arresto di emergenza per prevenire situazioni di emergenza.
L'indicatore di alimentazione e la luce dell'indicatore di esecuzione vengono utilizzate per ricordare all'utente lo stato corrente dell'apparecchiatura.

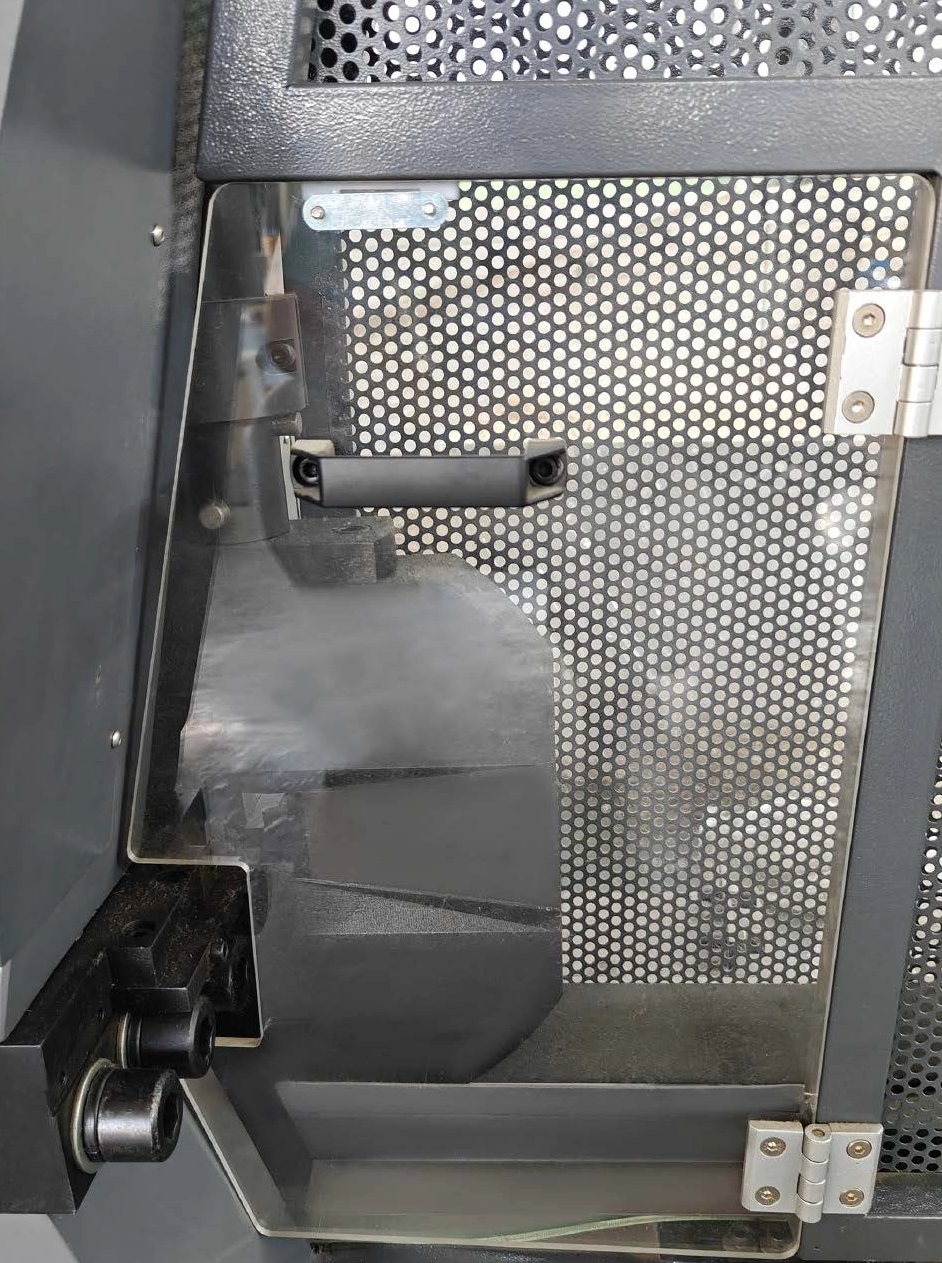

Dotato di un allineatore di span e un martello centrata del campione per garantire che il campione sia posizionato nella posizione di test standard preimpostata ed elimina gli errori di test causati dalla deviazione del campione.
Il dispositivo sospeso a pendolo adotta un meccanismo di tampone idraulico e l'attrezzatura aprirà automaticamente il perno di sicurezza dopo il pendolo sospeso per impedire al pendolo di cadere accidentalmente.

Interfaccia principale

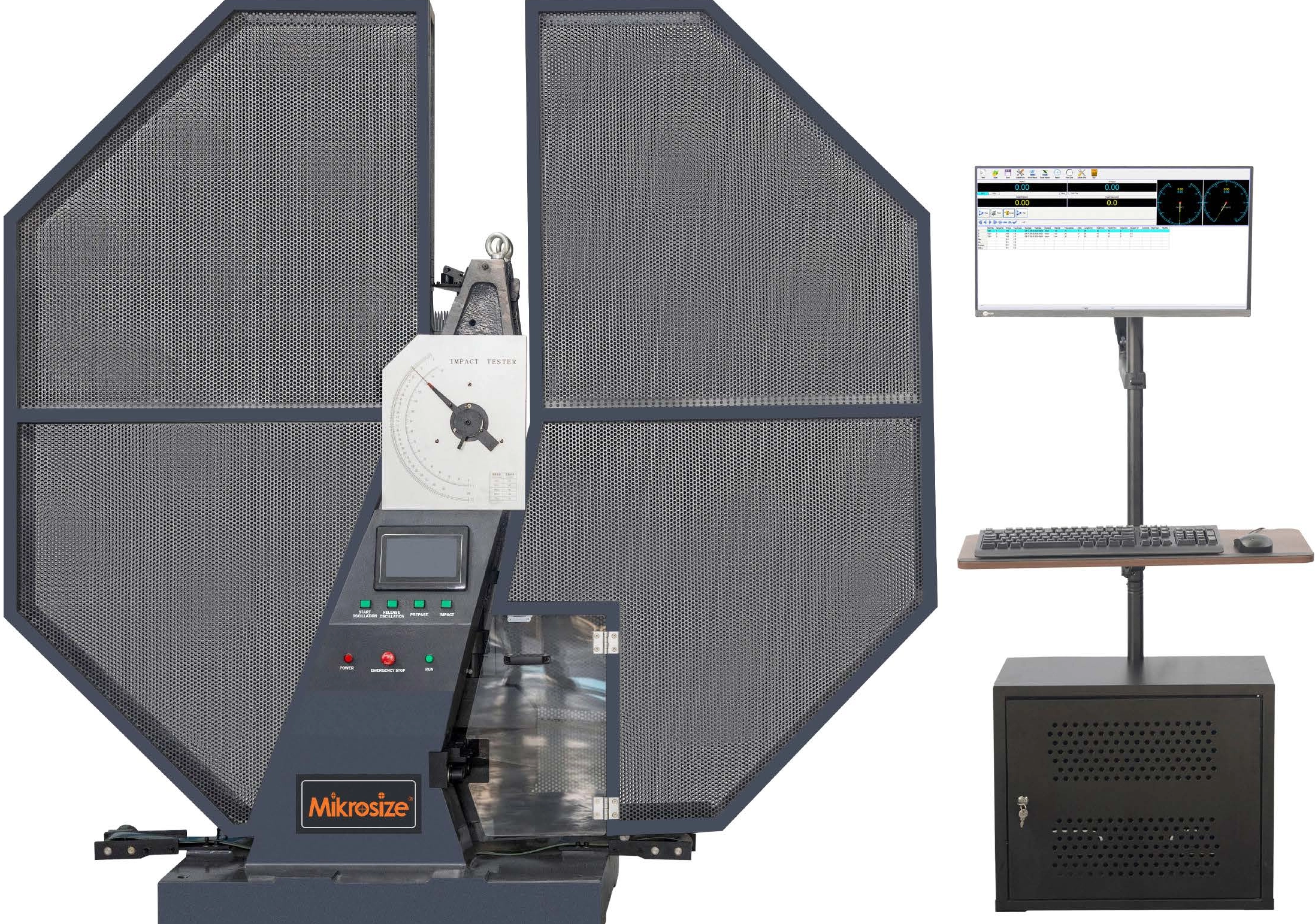

Software speciale auto-sviluppato per le macchine per i test di impatto, che possono controllare l'apparecchiatura per condurre esperimenti attraverso il software, tra cui: avvio del pendolo, alimentazione automatica (opzionale), impatto e caduta di pendolo.

Nuovo campione

Prima dell'esperimento, è necessario creare nuove informazioni di esempio. L'informazione delle dimensioni è stata compilata in base allo standard per impostazione predefinita e l'utente può regolarla liberamente in base alla situazione reale.
Il numero di esempio, la data dell'esperimento, lo sperimentatore e altre informazioni possono essere modificati per una ricerca facile in seguito.

Dati storici

Per i dati sperimentali salvati, la funzione di ricerca dei dati storiche è supportata e la ricerca può essere condotta per data, numero, operatore e altre informazioni.

Esportazione di report sperimentali

Supporta la generazione di report da dati sperimentali. Due formati di esportazione di report: parola ed Excel.

Impostazioni

I parametri di base dell'apparecchiatura possono essere impostati nell'interfaccia di impostazione. I non professionisti non dovrebbero modificare i parametri a piacimento, altrimenti i risultati sperimentali dell'attrezzatura avranno errori.
La lingua di visualizzazione può essere impostata ora, con il cinese e l'inglese come impostazione predefinita, e il linguaggio può essere personalizzato in base alle esigenze dei clienti.
È possibile selezionare l'alimentazione manuale o l'alimentazione automatica (opzionale).

Specifiche tecniche

Nome	Macchina di prova dell'impatto charpy controllato da microcomputer
Modello	ITM-300	ITM-450	ITM-750
Energia a impatto massima	300J	450J	750J
Gamma di test	20%-80%fs
Angolo di pre-lifting del pendolo	150 °
Distanza dal pendolo Asse al centro sorprendente.	750 mm	800 mm	750 mm
Porta del martello a pendolo	214.3594 n	321.5391 n	535.8985 n
Momento del pendolo	160.7696 nm	241.1543 nm	401.9239 nm
Velocità di impatto	5,24 m/s
Spanta dell'incudine	40 mm
Raggio di filetto di incudine	R1-1.5mm
Angolo di inclinazione di incudine	11 ° ± 1 °
Angolo di impatto del bordo	30 ° ± 1 °
Curvatura del bordo di impatto 2 mm Raggio	2 mm-2,5 mm
Spalla del bordo di impatto da 8 mm Raggio angolare	0,1 mm-1 mm
Larghezza di 8 mm bordo di impatto	4 mm ± 0,05 mm
Larghezza del bordo di impatto	10mm-18mm
Spessore del coltello da impatto	16 mm
Soddisfare le specifiche del campione	10 × 10 × 55 mm, 10 × 7,5 × 55 mm, 10 × 5 × 55 mm, 10 × 2,5 × 55 mm
Modalità di misurazione dell'angolo	Encoder optoelettronico
Precisione angolare	0,06 °
Risoluzione angolare digitale	0,015 °
Risoluzione dell'energia digitale	0.12J
Risoluzione minima del quadrante	≥0.5J
Modalità di visualizzazione energetica	Comporre, visualizzazione del computer
Motore principale	Installa la rete protettiva 2220 × 900 × 2220 mm (LWH)
Cabinet elettrico	90 × 620 × 830 mm (LWH)
Motore principale	Circa 1500 kg	Circa 1500 kg	Circa 1650 kg
Cabinet elettrico	Circa 100 kg
Potenza del motore	0,55KW
Alimentazione elettrica	Trifase 380V ± 10 ％%, 50Hz
Ambiente operativo	Nessuna vibrazione e polvere; temperatura ambiente (15-25 ℃); umidità <70%
