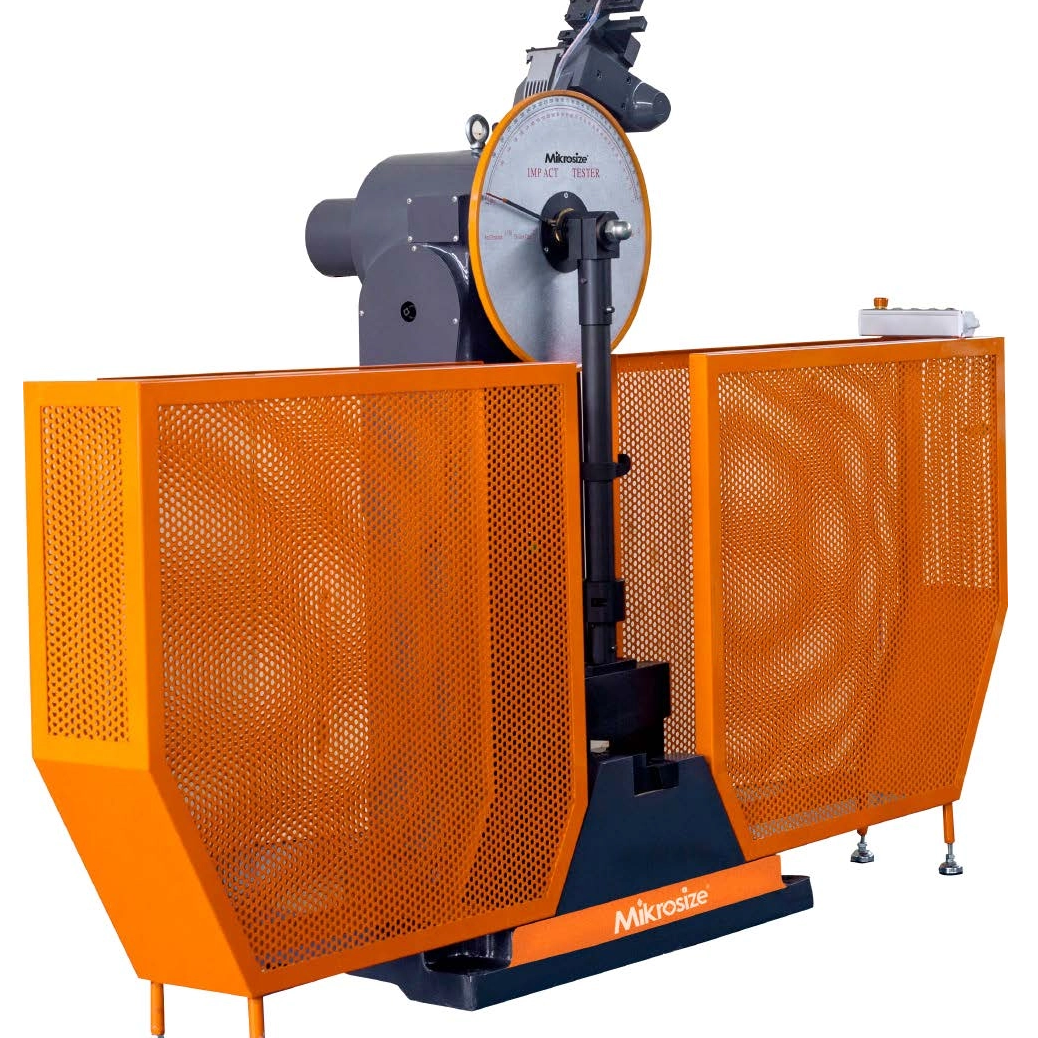

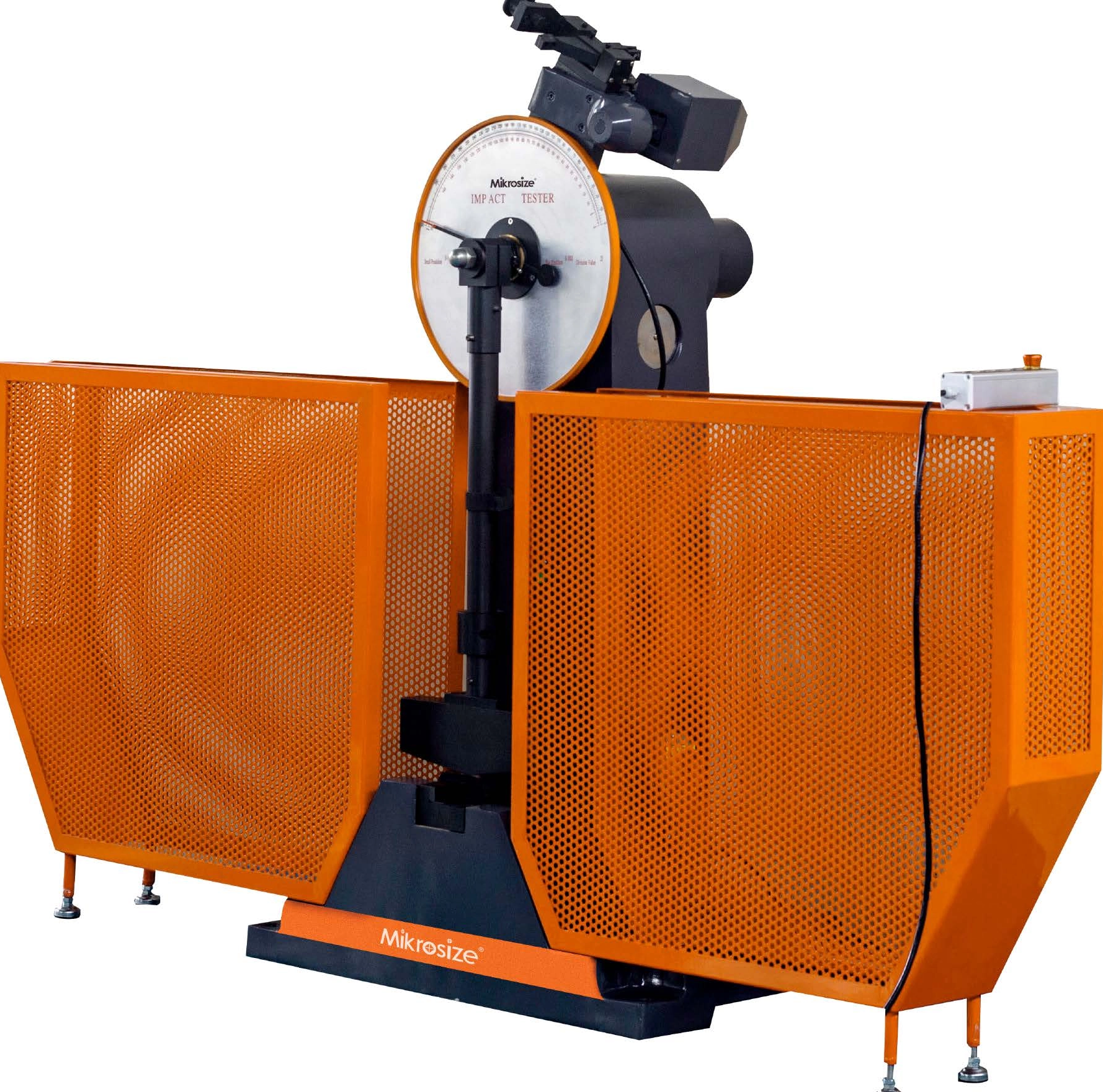

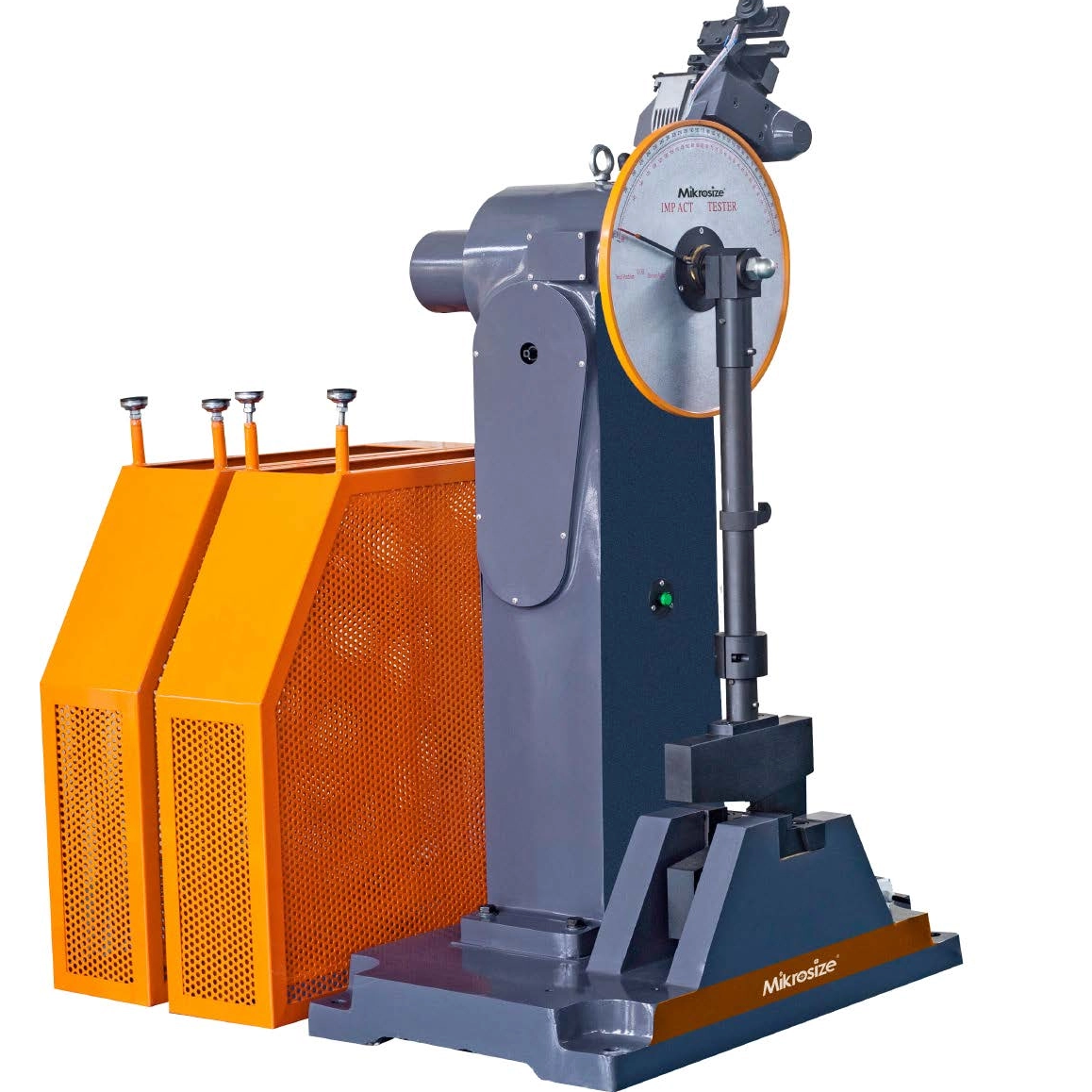

MACCHINA DI TEST ITM-300B/500B Semi-Automatic Charpy Impact Test

Caratteristiche del prodotto

La macchina principale adotta una singola struttura a colonna di supporto e un metodo di sospensione del pendolo di tipo cantilever.
Il coltello da impatto è installato e fisso con viti per una facile sostituzione. Il campione è supportato in modo semplicemente supportato.
L'attrezzatura è dotata di un perno di sicurezza per impedire al pendolo di cadere accidentalmente.

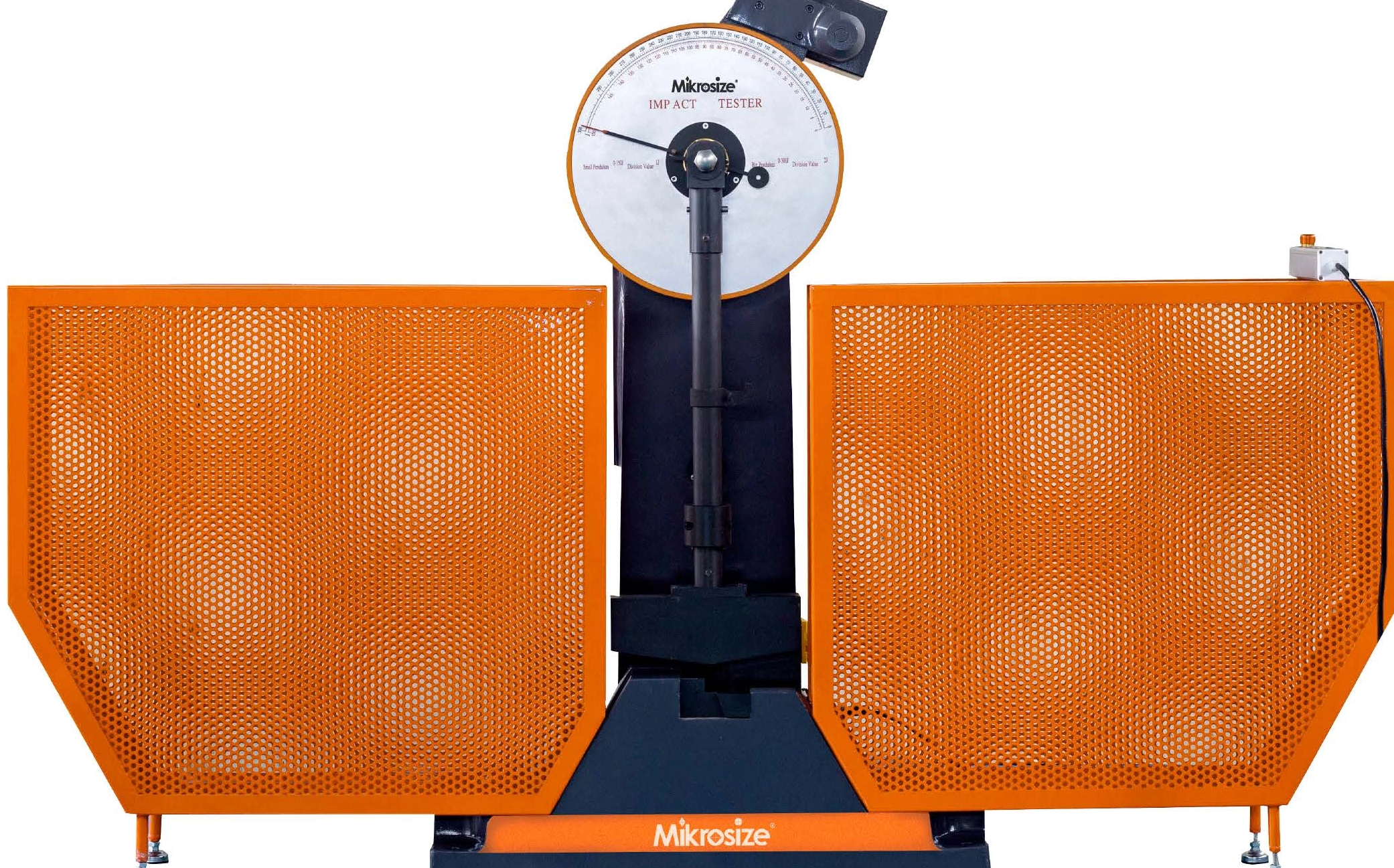

Una rete di protezione del filo è attrezzata per impedire agli oggetti estranei di schizzare e causare danni durante l'esperimento.
L'apparecchiatura è controllata semi-automaticamente. Ad eccezione della necessità di posizionare manualmente il campione, il sollevamento del pendolo, il pendolo, l'impatto e il rilascio del pendolo sono tutti controllati elettricamente.
Dopo aver rotto il campione, l'energia rimanente può essere utilizzata per sollevare automaticamente il pendolo, preparando il prossimo esperimento, che è adatto per esperimenti di impatto continuo.
Dotato di una scatola di controllo manuale, consentendo agli sperimentatori di controllare le azioni dell'attrezzatura da una distanza relativamente lunga, garantendo ulteriormente la sicurezza del personale.
Il pendolo adotta un design staccabile, che è conveniente per la sostituzione di pendoli con energie di impatto diverse e l'espansione della gamma di applicazioni dell'attrezzatura.
Il design del pendolo di tipo C può ridurre la perdita di energia di attrito causata dalla resistenza all'aria.
Dotato di un dispositivo di centraggio del campione per garantire il posizionamento accurato del campione ed eliminare errori di test causati dalla deviazione del campione.

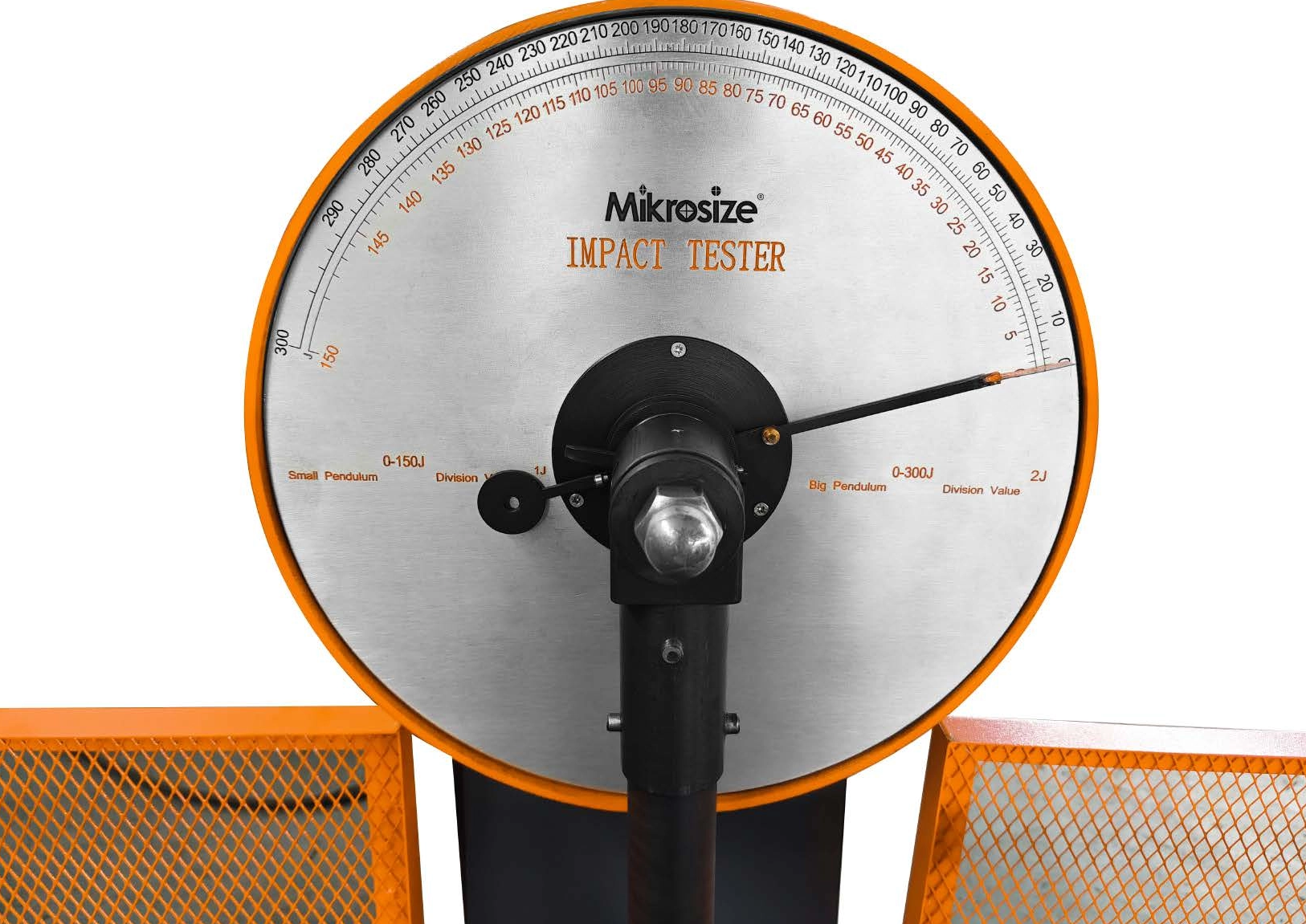

I dati sperimentali vengono letti usando un quadrante, con una precisione di 0,5J.
Può essere abbinato a un serbatoio a bassa temperatura (opzionale) per esperimenti di impatto a basso temperatura. L'attrezzatura soddisfa gli standard di ISO 14556, ASTM E23, ISO 148, ecc.

Applicazioni del prodotto

Test di resistenza all'impatto di materiali metallici. Impiegare il test del carico dei componenti del nucleo Manufacturismo inmeccanico, come ingranaggi e alberi.
Test di resistenza all'ambiente di materiali strutturali nella costruzione e infrastruttura
Dustry.
Test di impatto di componenti chiave nelle industrie tearsospaziali e militari.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Display dettagliato

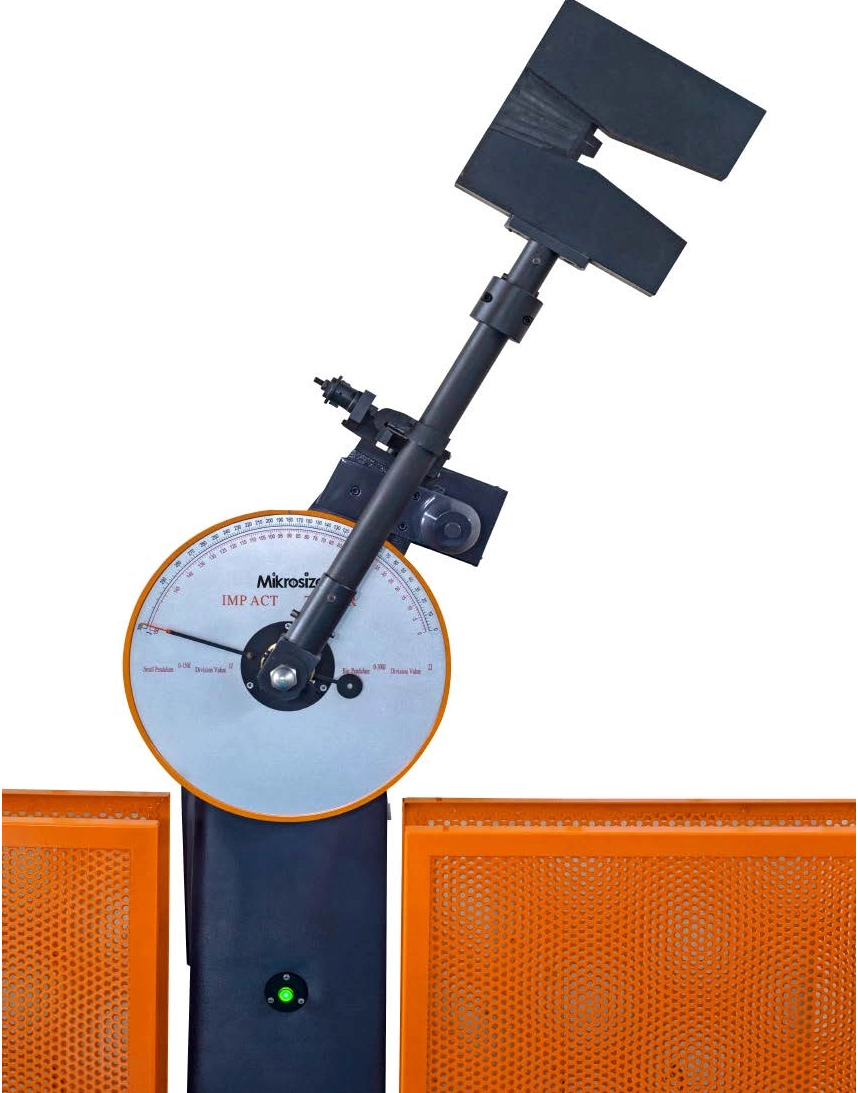

Dispositivo sospeso a pendolo: dopo che il pendolo è stato sollevato, il perno di sicurezza si spenga e collabora con il dispositivo sospeso a pendolo per bloccare il pendolo, impedendo al pendolo di cadere accidentalmente.
Controllato dall'elettricità e dotato di un dispositivo di interblocco meccanico, il pendente verrà rilasciato solo quando viene premuto il pulsante di impatto sulla casella di controllo manuale.

Il pendolo adotta un design sostituibile e la gamma di applicazioni dell'attrezzatura può essere ampliata sostituendo il pendolo.
Il pendolo adotta un design di tipo C, che può ridurre la perdita di energia causata dalla resistenza alla figura d'aria.
Dotato di un allineatore di span e un martello centrata del campione per garantire che il campione sia posizionato nella posizione di test standard preimpostata ed elimina gli errori di test causati dalla deviazione del campione
La scatola di controllo telecomando cablata può essere utilizzata per controllare l'apparecchiatura per gli esperimenti ed è dotata di un pulsante di arresto di emergenza.
Un interruttore a manopola è installato sulla macchina principale dell'attrezzatura per controllare l'attrezzatura di onda/spento dell'attrezzatura. Questo interruttore deve essere acceso prima di iniziare a utilizzare.

Specifiche tecniche

Nome	Macchina di test di impatto charpy semiautomatico
Modello	ITM-300B	ITM-500B
Energia a impatto massima	150J, 300J	250J, 500J
Intervallo di utilizzo efficace	10%-90%fs
Angolo di pre-lifting del pendolo	150 °
Distanza dall'asse del pendolo al centro sorprendente	750 mm	800 mm
Momento del pendolo	150J M = 80.3848nm 300J M = 160.7695nm	250J M = 133.9746n · m 500J M = 267.9492N · m
Velocità di impatto	5,2 m/s	5,4 m/s
Spanta dell'incudine	40 mm
Raggio di filetto di incudine	R1-1.5mm
Dimensione del campione standard	10 × 10 × 55 mm, 10 × 7,5 × 55 mm, 10 × 5 × 55 mm, 10 × 2,5 × 55 mm
Dimensione del frame di carico	Installa la rete protettiva 2200 × 650 × 1900 mm (LWH)
Alimentazione elettrica	3p 380 V ± 10%, 50-60Hz, 2KW
NW	500 kg	650 kg
Temperatura operativa	0 a +38 ° C (da +32 a +100 ° F)
Gamma di umidità	Dal 10% al 90% non condensante
