Lo strumento definitivo per i controlli non distruttivi nel settore aerospaziale e della produzione di energia

Rilevatore di difetti a ultrasuoni avanzato completamente digitale di Mikrosize

Mikrosize, un rinomato fornitore di soluzioni di misurazione di precisione, presenta un rilevatore di difetti a ultrasuoni completamente digitale all'avanguardia, che rappresenta l'apice della tecnologia portatile per test non distruttivi. Questo strumento è progettato per i professionisti che richiedono precisione, affidabilità e facilità d'uso senza compromessi sul campo. Adottando uno schermo innovativo, ultra-grande con display ad alta luminosità, il dispositivo combina un design esteticamente gradevole e robusto con un fattore di forma straordinariamente compatto. Nonostante le sue dimensioni ridotte, vanta un ampio schermo LCD ad alta risoluzione da 5 pollici che garantisce una nitidezza eccezionale in varie condizioni di illuminazione. Essendo un prodotto di punta nel campo della strumentazione di misura e prova, offre funzionalità potenti, prestazioni stabili e funzionamento intuitivo, rendendolo uno strumento avanzato per il rilevamento di difetti interni come crepe, inclusioni e porosità con funzionalità diagnostiche e di valutazione automatiche.

Questo versatile rilevatore di difetti di Mikrosize è uno strumento di misura e test indispensabile in un ampio spettro di settori. Le sue applicazioni sono critiche in laboratori, istituti di ispezione speciali e settori tra cui costruzione navale, apparecchiature per petrolio e gas, aerospaziale, militare, lavorazione chimica, produzione di energia, acciaio e metallurgia, ferrovie, produzione automobilistica, macchinari generali, caldaie e recipienti a pressione, attrezzature speciali, oleodotti, edilizia e produzione di stampi. Il set completo di funzionalità dello strumento è progettato per soddisfare e superare i rigorosi standard di questi campi.

Caratteristiche e capacità principali:

Lo strumento è dotato di un'interfaccia HDMI, che consente una connessione continua a display e proiettori esterni per analisi dei dati, reporting e revisione collaborativa migliorati. Per un'ampia archiviazione dei dati, è dotato di un'interfaccia per scheda TF, che consente agli utenti di espandere in modo significativo la propria capacità di archiviazione dei dati per estese campagne sul campo. Una sofisticata funzione di filtraggio digitale consente la selezione precisa delle bande di frequenza, rendendolo eccezionalmente adatto per l'ispezione di pezzi difficili da testare con strutture di grani complesse o geometrie impegnative.

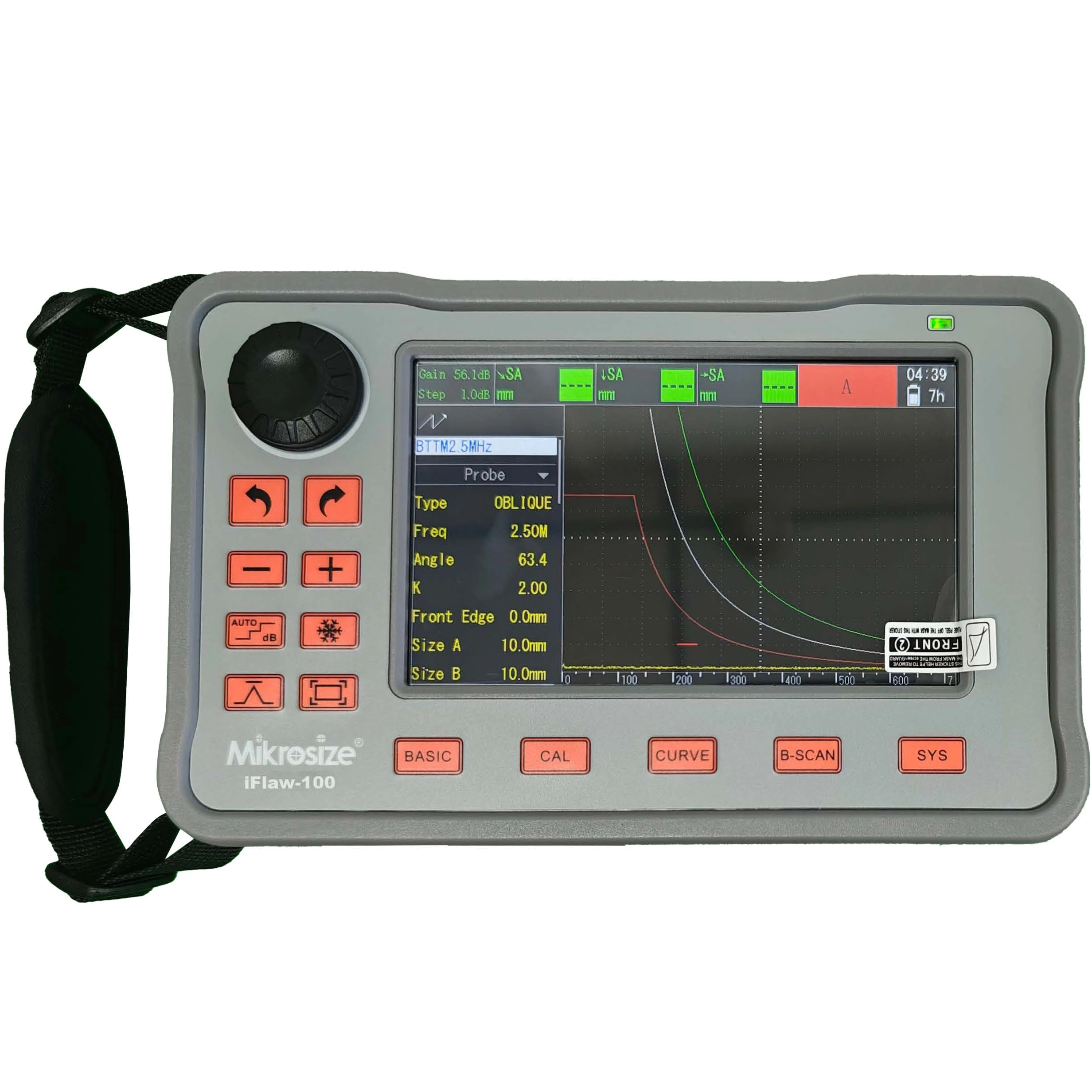

Con un peso di soli 0,7 kg e dimensioni compatte di 180 x 135 x 40 mm, questo dispositivo portatile non scende a compromessi in termini di display o funzionalità, dotato di un display LCD ad alta risoluzione da 5 pollici e di una manopola universale per un funzionamento semplice. Supporta l'archiviazione continua dinamica e viene fornito con 5 standard di rilevamento integrati, semplificando il processo di configurazione. La funzione avanzata di inviluppo dell'eco fornisce un'eccellente analisi delle categorie di difetti catturando la risposta del segnale di picco. Inoltre, lo strumento automatizza la calibrazione di parametri essenziali come la velocità del suono del materiale, il ritardo della sonda e il valore K della sonda, riducendo gli errori dell'operatore e risparmiando tempo prezioso.

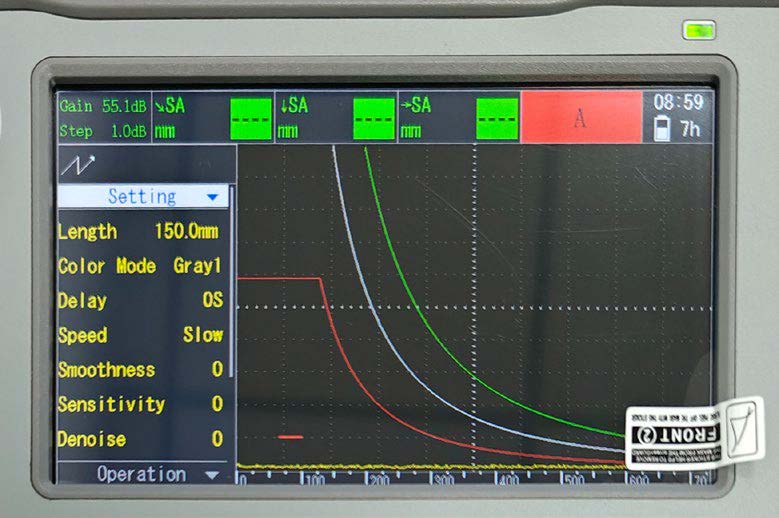

La creazione e l'applicazione delle curve DAC (Distance Amplitude Correction) e AVG (DGS - Distance Gain Size) sono estremamente semplificate. La funzionalità della curva DAC è integrata con standard nazionali e internazionali, tra cui ASME, ASME III, JIS, EN1712, GB/T11345 e NB/T47013.3, e consente agli utenti di personalizzare fino a 7 parametri della curva DAC per una selezione rapida. È inclusa un'esclusiva funzione di tabella di query della sensibilità della curva DAC, particolarmente utile per scopi di formazione e per compilare rapporti di ispezione. Il software è progettato con un processo operativo intuitivo e una regolazione automatica dei parametri, consentendo anche ai principianti di padroneggiare rapidamente le metodologie di rilevamento dei difetti di base.

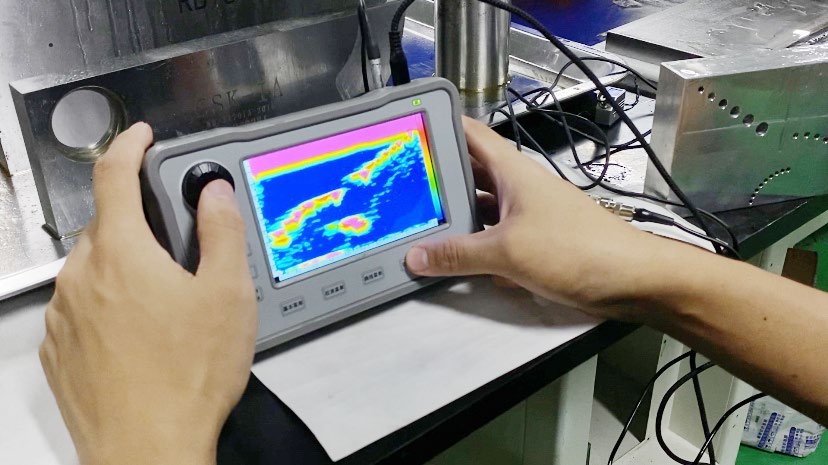

Progettato in conformità alla norma europea EN12668-1:2010 , questo strumento Mikrosize garantisce elevata qualità e affidabilità. Incorpora più moduli di rilevamento avanzati: un modulo con funzione di memorizzazione continua che registra l'intera forma d'onda durante il processo di scansione, ideale per l'analisi dei dati e dimostrazioni didattiche; un modulo funzionale B-scan per la valutazione rapida dello spessore della corrosione; e un modulo professionale AWS D1.1 dedicato su misura per il rilevamento e la valutazione delle saldature delle strutture in acciaio.

Con 50 canali di rilevamento dei difetti indipendenti (espandibili per applicazioni più complesse), il dispositivo offre una flessibilità di test completa. Offre la visualizzazione in tempo reale di tutti i parametri critici dell'eco dei difetti, tra cui distanza, posizione orizzontale e verticale, ampiezza, dB equivalente e valore di apertura. Durante la calibrazione automatica del punto zero della sonda, del valore K e della creazione di curve DAC/AVG, lo strumento registra in modo intelligente l'onda più alta e disegna automaticamente l'inviluppo per un'analisi precisa. Le curve DAC e AVG non sono limitate nei punti di campionamento della produzione e possono essere compensate e corrette, con la curva DAC che si regola automaticamente con le modifiche del guadagno.

Con una frequenza di campionamento massima di 240 MHz e una risoluzione di misurazione di 0,01 mm, il rilevatore cattura i minimi dettagli con elevata precisione. Include potenti funzioni come la memoria di picco, il congelamento della forma d'onda e il doppio gate di allarme. L'integrità dei dati è garantita da una memoria interna di grande capacità per oltre 3000 record di ispezione, con tutti i dati protetti dalla perdita dopo un'interruzione di corrente. Per ottimizzare le prestazioni per qualsiasi applicazione, la banda di frequenza di filtraggio e lo smorzamento della sonda sono completamente regolabili. I cancelli di allarme per le onde in arrivo e perse sono completamente configurabili, con posizione, larghezza e altezza regolabili in continuo. La protezione dei dati ad alta affidabilità garantisce la sicurezza delle informazioni archiviate e lo strumento può connettersi direttamente a una stampante per generare rapporti di ispezione professionali.

Le potenti capacità di elaborazione dei dati consentono una ricerca e una gestione efficiente dei dati per data, numero del pezzo e numero di serie. Lo strumento può comunicare facilmente con i computer per la gestione e il backup completi dei dati. Progettato per un uso prolungato sul campo, presenta un basso consumo energetico, consentendo il funzionamento continuo per oltre tre ore e include un allarme di batteria scarica. Il suo design robusto garantisce che lo schermo rimanga chiaro e leggibile, adattandosi a tutti gli ambienti operativi. In qualità di strumento di misura e test leader del fornitore Mikrosize, questo rilevatore di difetti a ultrasuoni stabilisce un nuovo punto di riferimento per portabilità, potenza e precisione nei test non distruttivi.
