La guida essenziale agli stereomicroscopi : principi, applicazioni e scelta del giusto strumento di misurazione
Introduzione alla stereomicroscopia
Lo stereomicroscopio, chiamato anche microscopio da dissezione , è uno strumento ottico ampiamente utilizzato in ambienti industriali e biologici. A differenza dei microscopi composti, progettati per l'analisi ad alto ingrandimento di campioni sottili, fornisce la visualizzazione 3D di oggetti solidi a bassi ingrandimenti (tipicamente da 6x a 80x, espandibili tramite lenti ausiliarie). Questa percezione della profondità lo rende indispensabile per attività che richiedono una precisa coordinazione occhio-mano, come dissezione, assemblaggio di precisione, ispezione di qualità e rilavorazione.
In qualità di fornitore leader di soluzioni per strumenti di test di misurazione di precisione, Mikrosize dà priorità alla chiarezza ottica e alla precisione operativa per il controllo di qualità e la ricerca scientifica. I nostri stereomicroscopi colmano il divario tra l'occhio nudo e il mondo microscopico, al servizio sia degli impianti di produzione che dei laboratori di ricerca.
Comprendere i principi dello stereomicroscopio
La scienza dietro la stereopsi
La differenza fondamentale tra i microscopi stereo e quelli composti risiede nel loro design ottico. I microscopi composti utilizzano un unico percorso ottico, proiettando immagini 2D. Al contrario, gli stereomicroscopi utilizzano due percorsi ottici separati (uno per oculare) che catturano immagini da angolazioni leggermente diverse, imitando la visione umana. Il cervello fonde queste immagini in una vista 3D tramite stereopsi.
Questa percezione della profondità è fondamentale per compiti delicati: la saldatura di componenti di circuiti miniaturizzati, la microiniezione precisa o la dissezione richiedono tutte consapevolezza spaziale per valutare le distanze e manipolare gli strumenti in modo efficace. Lo stereomicroscopio trasforma le viste ingrandite in spazi 3D utilizzabili per movimenti precisi della mano.
Greenough rispetto ai progetti comuni degli obiettivi principali
Gli stereomicroscopi utilizzano due modelli ottici primari, ciascuno adatto ad applicazioni specifiche:
Componenti essenziali degli stereomicroscopi
Mikrosize garantisce che tutti i componenti dei nostri stereomicroscopi soddisfino rigorosi standard di durata e prestazioni ottiche, lavorando in armonia per una visione chiara ed ergonomica.
Teste di osservazione e sistemi di oculari

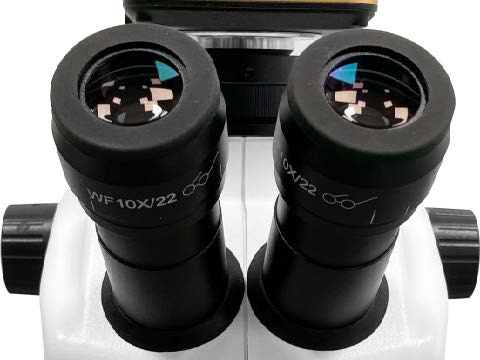

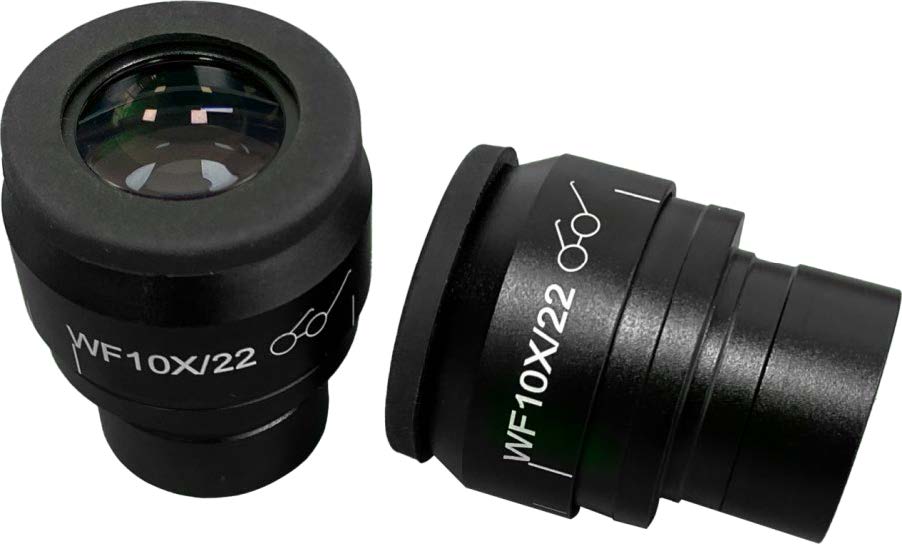

La testa di osservazione contiene oculari e prismi che dirigono le immagini verso l'utente. Gli oculari standard (10x o 15x) sono dotati di regolazioni diottriche per compensare le differenze visive tra gli occhi e di regolazione interpupillare per adattarsi alle diverse strutture facciali, riducendo l'affaticamento degli occhi durante l'uso prolungato.

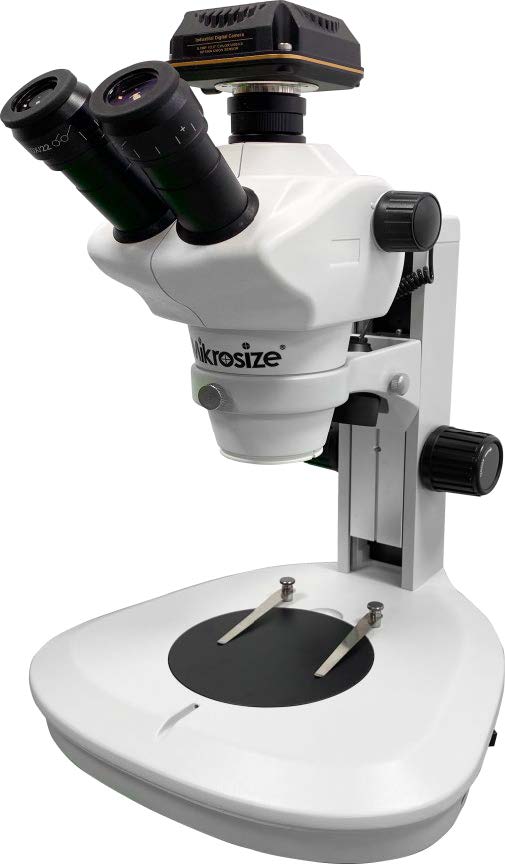

Le configurazioni della testa includono: binoculare (solo per l'osservazione visiva) e trinoculare (con una porta aggiuntiva per fotocamere digitali, che consente la visualizzazione e la documentazione simultanee, fondamentali per i moderni flussi di lavoro di garanzia della qualità).
Meccanismi di messa a fuoco e opzioni di supporto
La manopola di messa a fuoco regola verticalmente la testa di osservazione o il tavolino per rendere più nitida la messa a fuoco. I modelli di alta qualità sono dotati di meccanismi lisci e con tensione regolabile per supportare il peso degli accessori. I supporti forniscono stabilità strutturale, con tipologie su misura per le applicazioni:
Supporti per asta: stabili con regolazione verticale di base, adatti per lavori di laboratorio generali.
Supporti braccio: bracci articolati per ampi spazi di lavoro, ideali per componenti di grandi dimensioni, microchirurgia o attività industriali che richiedono ampio accesso.
Obiettivi e sistemi di zoom
A differenza dei microscopi composti (con obiettivi fissi rotanti), i moderni stereomicroscopi utilizzano sistemi di zoom continuo. Una manopola di controllo consente transizioni fluide dalle panoramiche a basso ingrandimento al controllo dei dettagli ad alto ingrandimento, con rapporti di zoom (ad esempio 6,5:1, 8:1) che offrono flessibilità senza dover cambiare obiettivo. I sistemi premium sono parafocali (i campioni rimangono a fuoco in tutti gli intervalli di ingrandimento) e gli obiettivi ausiliari possono estendere l'ingrandimento o la distanza di lavoro.
Sistemi e tecniche di illuminazione
Gli stereomicroscopi utilizzano principalmente la luce incidente (riflessiva dalle superfici dei campioni) per oggetti opachi (rocce, insetti, componenti elettronici), a differenza dei microscopi composti (luce trasmessa per campioni sottili). I sistemi moderni offrono un'illuminazione versatile:
Doppia illuminazione a LED: standard, con luce incidente superiore (campioni opachi) e luce trasmessa inferiore (campioni traslucidi tramite tavolini in vetro).

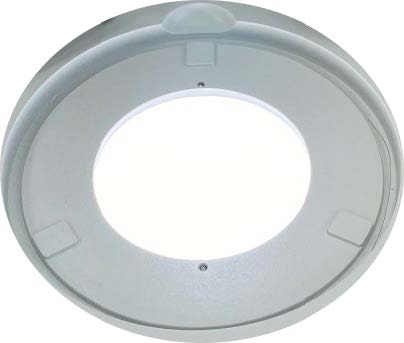

Opzioni flessibili: LED a collo di cigno (angoli regolabili per struttura/contrasto della superficie) e luci ad anello (illuminazione uniforme e priva di ombre). L'oscuramento indipendente riduce i riflessi sulle superfici riflettenti.
Applicazioni in tutti i settori
I robusti sistemi di strumenti di misura e prova di Mikrosize sono apprezzati in tutto il mondo nelle aule scolastiche, nelle linee di produzione e nelle strutture di ricerca, grazie alla versatilità dello stereomicroscopio.
Applicazioni di produzione elettronica
I tecnici utilizzano gli stereomicroscopi per l'assemblaggio/rilavorazione dei PCB, ispezionando i giunti di saldatura (giunti freddi, ponti) con la percezione della profondità che solo questi strumenti forniscono. Distanze di lavoro estese (spesso > 100 mm) consentono di manovrare saldatori e pinzette. Gli ingegneri addetti all'analisi dei guasti tracciano i circuiti rotti ed esaminano l'integrità microelettronica.
Applicazioni biologiche e delle scienze della vita
Gli stereomicroscopi sono strumenti di dissezione essenziali: gli entomologi studiano la morfologia degli insetti, i botanici esaminano le strutture delle piante e i laboratori li usano per lo smistamento degli organismi e la microdissezione. La visualizzazione 3D consente la manipolazione degli strumenti durante l'osservazione dei campioni.
Scienza dei materiali e controllo qualità
Gli scienziati dei materiali li utilizzano per il controllo qualità: esaminando le superfici di frattura, le strutture dei grani metallici e la finitura superficiale delle parti. I professionisti forensi analizzano le tracce (fibre, capelli, segni di utensili) con illuminazione regolabile e zoom per la documentazione legale.
Produzione di dispositivi medici
La produzione di dispositivi medici richiede un'ispezione meticolosa (cateteri, stent, strumenti chirurgici) per individuare eventuali difetti. Gli stereomicroscopi con supporto a braccio vengono utilizzati nelle sale chirurgiche e nei laboratori di microchirurgia (sutura di vasi/nervi nella formazione/ricerca sugli animali).
Funzionalità avanzate e integrazione digitale
La tecnologia digitale ha trasformato gli stereomicroscopi in piattaforme complete di acquisizione dati.
Integrazione della fotocamera digitale
Gli stereomicroscopi digitali integrano fotocamere ad alta risoluzione, visualizzando immagini/video in tempo reale sui monitor per ridurre l'affaticamento degli occhi e consentire la visione condivisa. I sistemi avanzati dispongono di display autostereo (3D su schermi piatti senza occhiali specializzati) e doppie fotocamere con tracciamento oculare per esperienze 3D coinvolgenti e senza fatica, ideali per la collaborazione.
Software di misurazione e documentazione
Abbinati a fotocamere e software, gli stereomicroscopi diventano potenti strumenti metrologici. Le misurazioni sullo schermo, le annotazioni e le sovrapposizioni di riferimento supportano gli standard ISO con dati verificabili. I modelli codificati tengono traccia dell'ingrandimento/delle impostazioni per immagini calibrate e comparabili, eliminando le congetture nei report di qualità.
Innovazioni ergonomiche
I modelli premium privilegiano l'ergonomia per ridurre lo sforzo per gli utenti che lavorano per molte ore: angoli di visione regolabili, posizionamento verticale della testa/collo e controlli naturali per la messa a fuoco della mano migliorano il comfort e la produttività.
Selezione degli stereomicroscopi appropriati
La scelta dello stereomicroscopio giusto richiede la considerazione delle esigenze applicative e del budget. La formazione di Mikrosize soddisfa diversi requisiti.
Considerazioni sulla valutazione della domanda
Caratteristiche del campione: i campioni opachi necessitano di una forte luce incidente; i campioni traslucidi beneficiano della luce combinata incidente/trasmessa.
Flusso di lavoro: teste binoculari per l'osservazione semplice; teste trinoculari per documentazione/misurazione (è necessaria una porta per fotocamera).
Dimensioni del campione: standard per articoli piccoli/piatti; supporti per braccio per oggetti grandi/ingombranti che richiedono l'accesso agli attrezzi.
Valutazione delle prestazioni ottiche
La gamma di zoom (rapporti più ampi = maggiore versatilità) e la distanza di lavoro (fondamentale per l'accesso all'utensile, >100 mm per la manipolazione) sono fondamentali. Le ottiche premium (lenti apocromatiche) offrono precisione del colore e nitidezza superiori.
Considerazioni sull'illuminazione e sugli accessori
L'illuminazione a LED integrata è comoda; le luci esterne a collo di cigno offrono flessibilità. I sistemi modulari consentono espansioni future (lenti ausiliarie, oculari, supporti) per supportare la crescita del laboratorio.
Manutenzione e migliori pratiche
Una cura adeguata garantisce prestazioni costanti e durature degli strumenti di prova di misurazione Mikrosize.
Pulizia ottica: utilizzare tessuti e soluzioni specifici per lenti; l'aria compressa rimuove la polvere sciolta. Evitare asciugamani di carta/prodotti chimici aggressivi (danneggiano i rivestimenti).
Ambiente: conservare in aree pulite e asciutte; utilizzare coperture antipolvere per prevenire la contaminazione.
Manutenzione meccanica: azionare delicatamente le manopole di messa a fuoco/zoom; i meccanismi rigidi richiedono una manutenzione professionale (non forzare).
Calibrazione: la calibrazione regolare con micrometri da tavolo garantisce l'accuratezza della misurazione, supportando i sistemi di gestione della qualità.
Conclusione
Gli stereomicroscopi sono indispensabili in tutte le discipline, consentendo una precisione irraggiungibile con altri metodi. In qualità di fornitore affidabile di strumenti di misura e analisi, Mikrosize fornisce ai professionisti stereomicroscopi di alta qualità per promuovere l'eccellenza.
Investire in stereomicroscopi di qualità, sia per nuovi laboratori, aggiornamenti della produzione o formazione, favorisce l'accuratezza, la qualità e la scoperta. Comprendere le caratteristiche e le opzioni garantisce la scelta dello strumento ideale per sfide e avanzamenti specifici.
