Uno sguardo approfondito alla macchina di prova elettronica universale a colonna singola
La macchina di prova universale elettronica a colonna singola (UTM), nota anche come tester da banco, è uno strumento fondamentale nei laboratori di controllo qualità e ricerca e sviluppo. Il suo design compatto, combinato con un controllo preciso e capacità di misurazione accurate, lo rende indispensabile per valutare le proprietà meccaniche di un'ampia gamma di materiali. I principali fornitori in questo campo, come Mikrosize e Measurement Testing Instrument, offrono una gamma di queste macchine progettate per soddisfare diverse esigenze industriali e di ricerca, garantendo affidabilità e conformità agli standard globali.
1. Principio di funzionamento
Il funzionamento di un UTM elettronico a colonna singola è un sofisticato processo di meccanica di precisione e controllo digitale. Il ciclo inizia quando il software del computer del sistema invia un comando. Questo comando viene ricevuto da un controller digitale, che quindi aziona un servomotore per ruotare. La rotazione del motore viene trasmessa attraverso un sistema di riduzione ad alta efficienza, tipicamente un meccanismo sincrono a cinghia e puleggia, a una vite a ricircolo di sfere ad alta precisione. Questo gruppo converte efficacemente il movimento rotatorio del motore in un movimento lineare verticale regolare e controllato della traversa di azionamento.

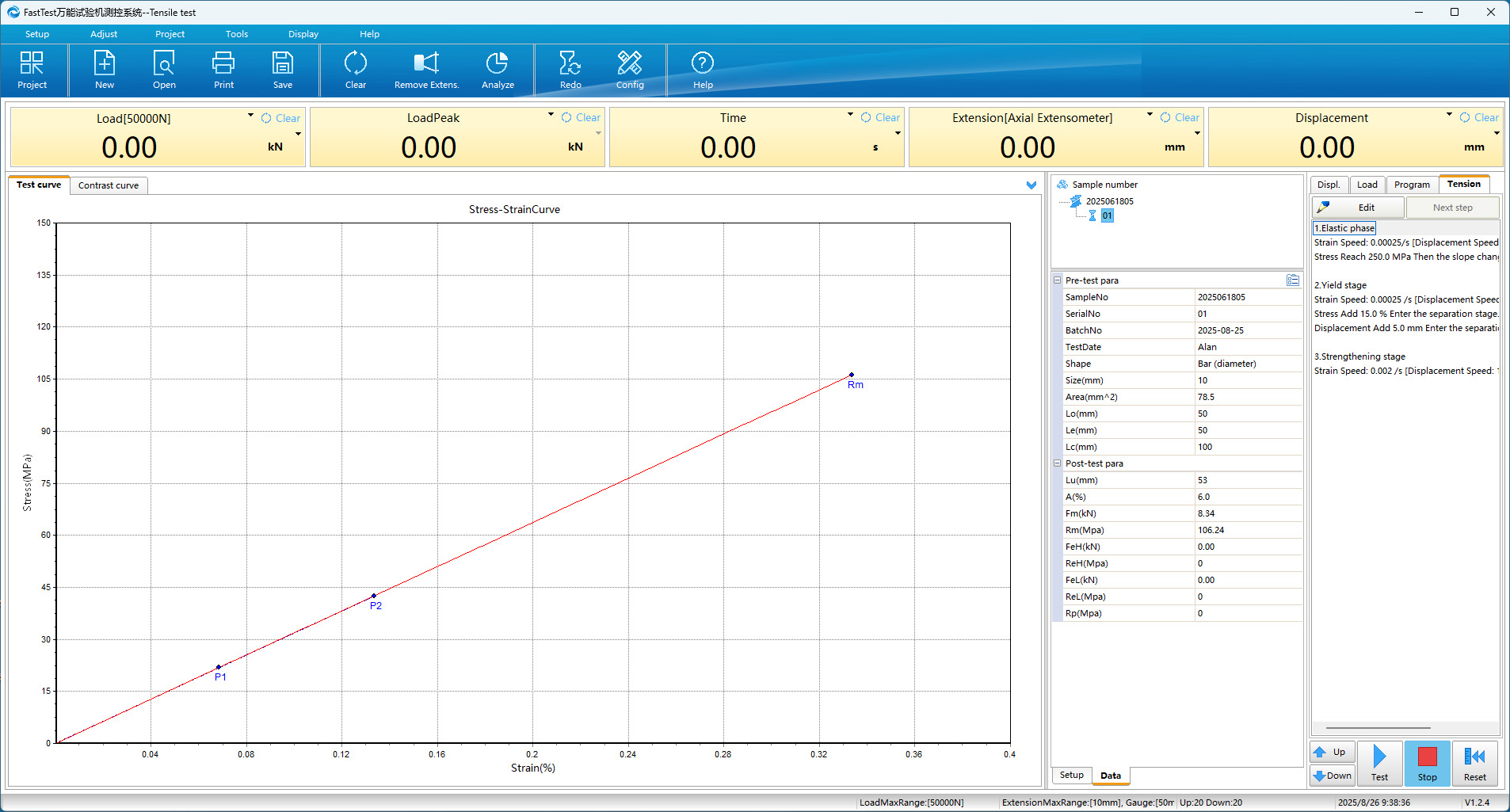

Su questa traversa è montato un apparecchio superiore, mentre un corrispondente apparecchio inferiore è fissato alla base della macchina. Il campione di prova è fissato saldamente tra questi due dispositivi di fissaggio. All'inizio del test, che si tratti di tensione, compressione o flessione, una cella di carico (sensore di forza) misura la forza applicata (F) in tempo reale. Allo stesso tempo, un sensore di spostamento, come un codificatore fotoelettrico o un estensimetro, cattura accuratamente la deformazione (ΔL) o lo spostamento del provino. Questi segnali analogici vengono condizionati e ritrasmessi al sistema di acquisizione dati. Qui, i segnali vengono elaborati, analizzati e visualizzati, ottenendo infine parametri critici di prestazione del materiale come resistenza alla trazione, allungamento, modulo elastico e resistenza allo snervamento.
2. Scopo principale e applicazioni
La versatilità dell'UTM a colonna singola gli consente di servire una moltitudine di settori. Le sue applicazioni principali includono:
Materiali metallici: test su fili metallici sottili, lamine, piccoli elementi di fissaggio e altri componenti in miniatura per determinare la resistenza alla trazione e l'allungamento.
Materie plastiche e gomma: valutazione delle proprietà chiave quali resistenza alla trazione, allungamento alla rottura, deformazione permanente alla compressione e resistenza allo strappo per i prodotti polimerici.
Fibre Tessili e Fili e Cavi: Esecuzione di prove di trazione e strappo su filati, tessuti, nonché caratterizzazione meccanica di fili e cavi elettrici.
Carta e materiali da imballaggio: valutazione della resistenza alla trazione, all'allungamento, alla pelatura e alla perforazione di carta, cartone e vari film di imballaggio.
Imballaggio alimentare e farmaceutico: fondamentale per testare la resistenza della tenuta e l'integrità meccanica di blister, buste e altre forme di imballaggio per garantire la sicurezza del prodotto.
Adesivi e materiali compositi: misurazione della forza di adesione adesiva, della resistenza alla pelatura e delle proprietà di taglio di nastri, etichette e campioni compositi.
Fornitori come Mikrosize spesso forniscono attrezzature specializzate e pacchetti software su misura per queste applicazioni specifiche, migliorando l'utilità della macchina in diversi settori.
3. Standard conformi
Per garantire la validità e il riconoscimento globale dei risultati dei test, gli UTM elettronici a colonna singola sono progettati e realizzati in conformità con un'ampia gamma di standard nazionali e internazionali. Produttori rinomati, incluso lo strumento di prova di misurazione, garantiscono che le loro apparecchiature rispettino rigorosi requisiti metrologici.
Standard nazionali (GB): i principali standard cinesi includono GB/T 16491 'Macchine di prova universali elettroniche', che delinea i requisiti prestazionali, GB/T 2611 'Requisiti tecnici generali per macchine di prova', che copre la sicurezza generale e la progettazione, e JJG 475 'Regolamento di verifica delle macchine di prova universali elettroniche,' che è la procedura di verifica metrologica.
Standard internazionali: queste macchine sono ugualmente in grado di conformarsi ai principali standard internazionali come ASTM (American Society for Testing and Materials), DIN (Istituto tedesco per la standardizzazione), ISO (Organizzazione internazionale per la standardizzazione), JIS (standard industriali giapponesi) e BS (standard britannici). Questa conformità è fondamentale per le aziende impegnate nel commercio internazionale.
4. Precauzioni chiave per la selezione
La scelta del giusto UTM a colonna singola richiede un'attenta considerazione di diversi fattori tecnici e operativi per garantire che soddisfi le vostre specifiche esigenze di test.
Forza di prova massima e portata del sensore: la scelta della cella di carico è fondamentale. Dovrebbe essere selezionato in base alla forza massima prevista nei test giornalieri, con un margine appropriato. Ad esempio, il test di pellicole plastiche o fili sottili può richiedere solo un sensore da 100 N o 200 N, mentre il test di piccole parti strutturali o compositi rigidi potrebbe richiedere una capacità di 5 kN o 10 kN. Molti fornitori offrono macchine con sensori intercambiabili per garantire flessibilità.
Intervallo di velocità di prova: standard di materiali diversi specificano velocità di carico diverse. È essenziale verificare che la gamma di velocità dell'apparecchiatura, dal minimo al massimo, soddisfi i requisiti stabiliti nei protocolli di test.
Spazio di prova efficace: considera la lunghezza massima dei campioni nei relativi dispositivi, nonché qualsiasi spazio aggiuntivo necessario per accessori ambientali come camere ad alta e bassa temperatura, che sono spesso disponibili presso aziende come Mikrosize.

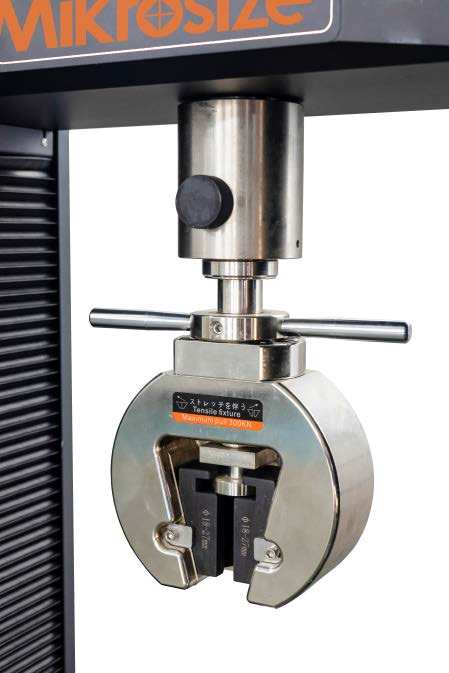

Attrezzature e accessori: L'attrezzatura è ciò che adatta la macchina universale al tuo campione specifico. Assicurarsi che il fornitore, che si tratti di uno strumento di misura o di un altro, possa fornire morsetti adatti alla forma del campione e al tipo di prova (ad esempio, cunei di trazione, piastre di compressione, maschere di piegatura, dispositivi di distacco).
Funzionalità del software: l'interfaccia utente è un componente critico. Valuta se il software è intuitivo, se i suoi formati di report sono personalizzabili in base alle tue esigenze e se supporta le funzioni di analisi dei dati richieste, come il calcolo automatico dei parametri chiave e l'analisi statistica.
Precisione e risoluzione: per applicazioni nella ricerca scientifica o nel controllo di qualità ad alto rischio, il grado di precisione (ad esempio, Classe 0,5 o migliore secondo ISO 7500-1) e la risoluzione delle misurazioni di forza e spostamento sono fondamentali. Una risoluzione più elevata fornisce dettagli più fini nella curva delle proprietà del materiale.
In conclusione, la macchina di prova elettronica universale a colonna singola è uno strumento potente e adattabile. Comprendendone il principio di funzionamento, le ampie applicazioni, la conformità agli standard e i criteri di selezione chiave e collaborando con fornitori affidabili come Mikrosize e Measurement Testing Instrument , le organizzazioni possono effettuare un investimento consapevole che fornirà dati precisi e affidabili per gli anni a venire.
