Elimina i danni ai campioni: taglio di precisione con controllo della forza

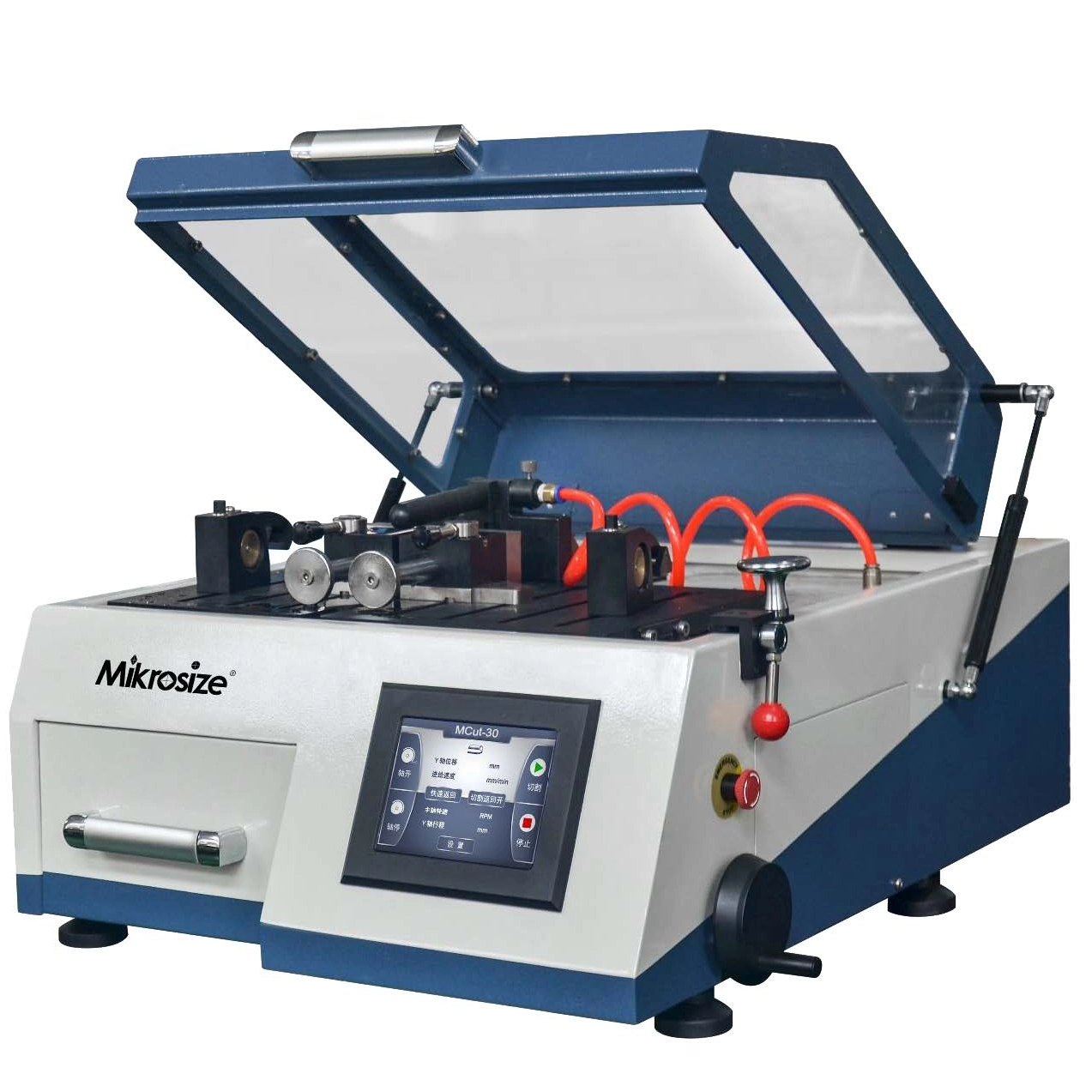

Macchina da taglio abrasiva metallografica automatica

L'integrità del campione inizia con un taglio di alta qualità. Una superficie di taglio perfetta riduce il numero di fasi di preparazione successive e minimizza il tempo totale di preparazione. Il vantaggio di questa macchina risiede nella sua capacità di integrare diverse tecniche di taglio, ottenendo ottimi risultati in diverse applicazioni gravose. È fornito da Mikrosize e rientra nella categoria Strumenti di misura e prova.

Dotata della funzionalità a tre assi XYZ, la macchina offre modalità di taglio versatili. Il taglio sull'asse Z prevede il bloccaggio del campione e l'avvicinamento della ruota di taglio ad esso. Il taglio sull'asse Y utilizza una tavola di alimentazione con scanalatura a T per spostare il campione bloccato nella ruota rotante. Un modulo opzionale dell'asse X consente il taglio parallelo programmabile, consentendo di produrre in modo efficiente più fette di spessore identico o variabile.

Il funzionamento è completamente automatizzato tramite un controllo touchscreen di facile utilizzo con un'interfaccia uomo-macchina programmabile. Ciò migliora la produttività, garantisce la consistenza del campione e migliora il comfort dell'operatore. Il metodo di taglio standard combina il taglio con avanzamento dell'asse Z e dell'asse Y con una modalità a impulsi. Le tecniche opzionali includono il taglio diagonale (migliora la capacità di taglio), il taglio a gradini (per materiali superduri) e il taglio segmentato (per pezzi difficili da tagliare).

I parametri di taglio sono facilmente impostabili sul display LCD. Gli operatori possono preselezionare la forza di taglio e impostare la velocità di avanzamento (0,2-5 mm/sec). Se necessario, il sistema può regolare automaticamente la velocità di alimentazione per proteggere sia il campione che la macchina. Un dispositivo opzionale di regolazione della velocità consente di variare la velocità della ruota di taglio tra 600-2400 giri/min.

La macchina include un database che memorizza 99 diversi programmi di taglio con nomi o quantità di campioni corrispondenti. Tutti i parametri possono essere richiamati in qualsiasi momento e vengono elencati anche i dati sui materiali di consumo da taglio per una facile selezione.

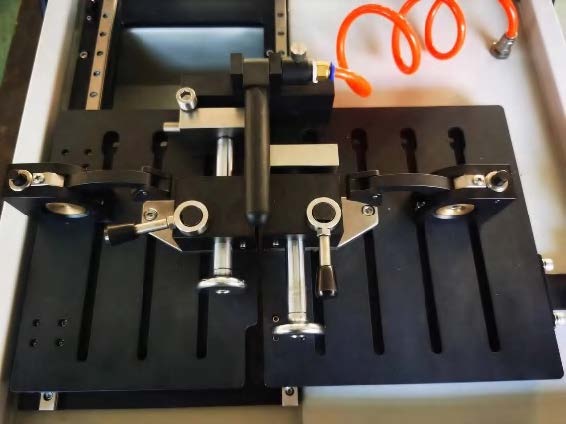

Un sistema di bloccaggio versatile affronta le sfide con campioni piccoli o di forma irregolare. La macchina è dotata di un piano di lavoro con scanalatura a T in acciaio inossidabile e Kemet fornisce vari dispositivi speciali che possono essere montati rapidamente per sostenere saldamente quasi qualsiasi forma di componente dalla parte anteriore.

Un sistema di raffreddamento standard a circuito chiuso spruzza il refrigerante sulla ruota di taglio e sul campione, prevenendo efficacemente il surriscaldamento e preservando la microstruttura del campione. Per materiali che generano trucioli significativi, si consiglia un'unità di filtraggio opzionale. Filtra il liquido refrigerante in modo ecologico e deposita i trucioli in un contenitore separato per lo smaltimento.

Per semplificare la manutenzione, una funzione di pulizia automatica pulisce a fondo l'intera camera di taglio. Ciò non solo migliora la precisione e il funzionamento dello strumento, ma riduce anche il carico di lavoro dell'operatore e fa risparmiare tempo. Viene fornita anche una pistola di pulizia installata esternamente per rimuovere facilmente i residui dalle superfici orizzontali.

Le posizioni di ritorno programmabili offrono tre modalità di arresto: arresto alla posizione finale di taglio, ritorno al punto di partenza o ritorno al punto di riferimento (reset completo), fornendo flessibilità alla fine di ogni ciclo.
