Nella produzione moderna, la richiesta di precisione non è mai stata così alta. In qualità di fornitore leader di strumenti di misura e prova, Mikrosize si impegna a fornire soluzioni all'avanguardia che consentono alle industrie di raggiungere standard di produzione impeccabili. Al centro di questa evoluzione metrologica si trova il Proiettore Ottico, ampiamente noto anche come Proiettore Digitale o Proiettore di Contorni.
Cos'è un proiettore ottico?

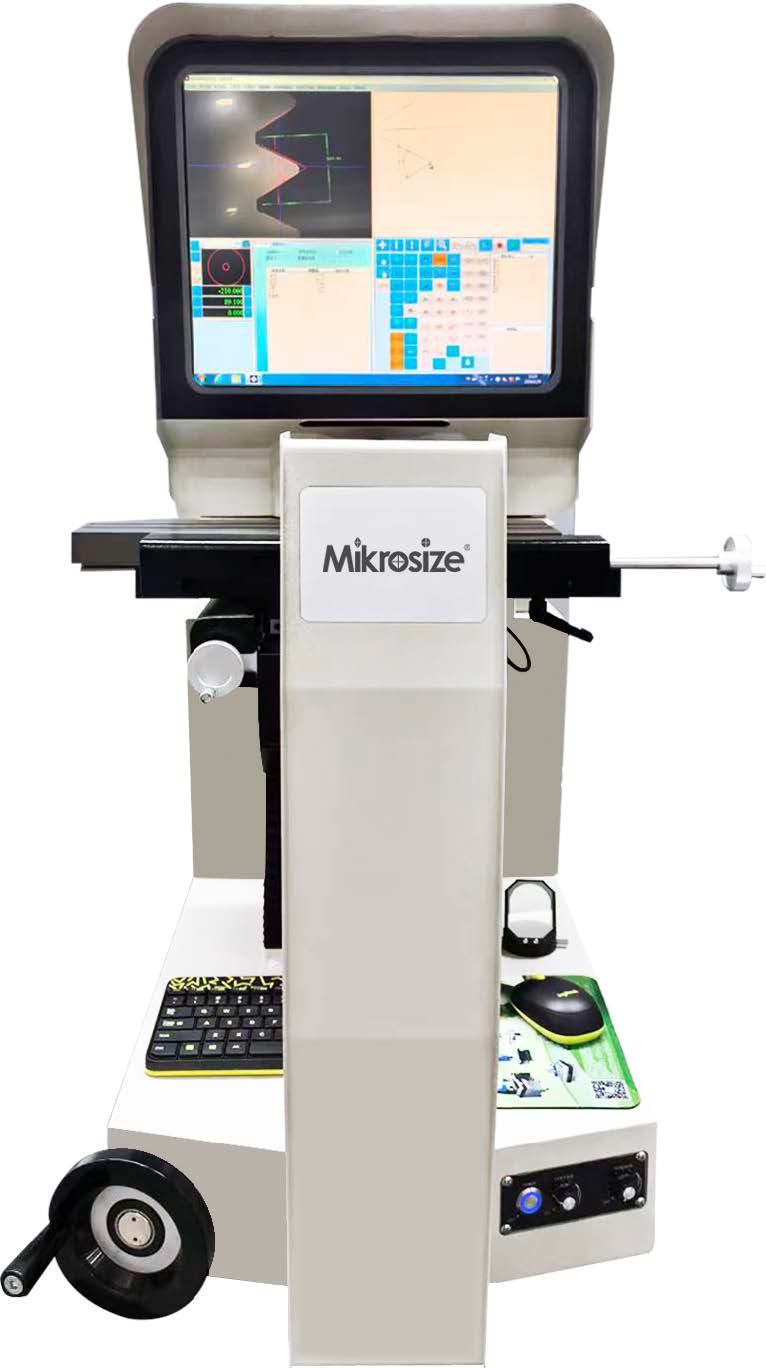

Un proiettore ottico è un dispositivo sofisticato che integra ottica, meccanica di precisione ed elettronica per eseguire misurazioni bidimensionali senza contatto. La sua funzione principale è ingrandire il profilo di un pezzo in lavorazione, come ingranaggi, filettature o componenti stampati, e proiettarne l'ombra su uno schermo di visualizzazione. Ciò consente agli operatori di confrontare visivamente la parte con un modello o di misurare direttamente le caratteristiche. Che venga chiamato comparatore ottico o proiettore di profili, questo strumento è lo standard di riferimento per la verifica della geometria delle parti prodotte nei settori aerospaziale, automobilistico e medico.
L'impegno di Mikrosize per la metrologia di precisione
In qualità di fornitore affidabile di strumenti di misura e prova, Mikrosize comprende che la precisione è una promessa. Sebbene rinomati a livello mondiale per le prove di durezza (Rockwell, Vickers, Brinell), il nostro impegno si estende a ogni aspetto della metrologia dimensionale . Forniamo strumenti di alta precisione, inclusi proiettori ottici avanzati, garantendo ai clienti l'accesso a soluzioni olistiche di garanzia della qualità.
Specifiche tecniche approfondite: Modello JT12A-B φ300
Il JT12A-B φ300 rappresenta il design ottico tradizionale migliorato dalle moderne letture digitali.
Eccellenza del sistema ottico: questo modello è dotato di un sistema di proiezione delle immagini positivo, che garantisce che l'orientamento dello schermo corrisponda al pezzo in lavorazione, riducendo gli errori dell'operatore. Offre modalità di doppia proiezione verticale e orizzontale con gruppi di lenti dell'obiettivo che includono ingrandimenti 10×, 20×, 50× e 100× per ispezionare sia contorni ampi che dettagli minuti.
Il vantaggio della lente condensatrice asferica: i proiettori di alta qualità di Mikrosize integrano una lente condensatrice asferica che corregge le aberrazioni riscontrate nelle lenti sferiche standard. Ciò garantisce una luce perfettamente collimata, fornendo uno schermo uniformemente luminoso da un bordo all'altro, fondamentale per ridurre gli errori di misurazione su contorni complessi.
Sistemi di illuminazione e raffreddamento: JT12A-B utilizza illuminazione a doppia sorgente: illuminazione di trasmissione da 12 V 100 W per contorni nitidi e illuminazione di riflessione da 24 V 150 W per i dettagli della superficie. Un sistema di raffreddamento a doppia direzione con ventola assiale mantiene la stabilità termica durante l'uso prolungato, prevenendo la distorsione del calore e mantenendo la precisione specificata.
Capacità e precisione di misurazione: il banco da lavoro offre una corsa dell'asse X di 150 mm e dell'asse Y di 50 mm, supportando una rotazione da 0° a 360° per una facile misurazione dell'angolo. La precisione è valutata a (4+L/25) μm, il che significa che per una misurazione di 100 mm, la precisione è di 0,008 mm, essenziale per le industrie ad alto rischio.
Gestione dei dati: il display digitale multifunzione DS401SM integrato fornisce dati di posizionamento in tempo reale e supporta calcoli geometrici. Una micro stampante integrata consente la documentazione immediata dei risultati per controlli di qualità ottimizzati.
Costruzione robusta: costruito su una base in granito con eccellente smorzamento delle vibrazioni e dotato di sensori di spostamento a reticolo ad alta precisione, questo strumento garantisce un rilevamento affidabile di contorni complessi.
Principio di funzionamento e metodologie
Il principio di funzionamento del proiettore di profili utilizza un'ottica telecentrica che garantisce un ingrandimento costante indipendentemente dalla posizione della parte, eliminando l'errore di parallasse. Gli operatori utilizzano due metodi: misurazione assoluta (spostamento del mirino tra i bordi) e misurazione relativa (confronto della sagoma con gli indicatori della carta principale per un'ispezione rapida dei lotti).
Settore automobilistico: ispezione di fasce elastiche, ingranaggi e ugelli di iniezione del carburante
Aerospaziale: verifica delle pale delle turbine e degli elementi di fissaggio critici
Elettronica e medicina: esame dei telai degli elettrocateteri, dei pin dei connettori e degli strumenti chirurgici
Stampaggio plastica: misurazione delle parti stampate rispetto ai dati CAD
Elevare il controllo qualità con soluzioni integrate
Mikrosize consente ai produttori di creare cicli di controllo qualità sinergici. Ad esempio, un ingranaggio trattato termicamente viene prima sottoposto a verifica della durezza utilizzando un durometro Mikrosize, quindi alla verifica dimensionale sul proiettore ottico, garantendo che sia le proprietà del materiale che la geometria soddisfino le specifiche.
Caratteristiche del prodotto che distinguono Mikrosize
Proiezione positiva dell'immagine: in linea con le pratiche di misurazione standard
Illuminazione prospettica a doppio livello: contrasto ottimale per qualsiasi pezzo
Chiarezza della lente asferica: campo luminoso e uniforme che riduce l'affaticamento degli occhi
Illuminazione a lunga durata: le lampade alogene importate riducono al minimo i tempi di inattività
Raffreddamento ad alta efficienza: la dissipazione del calore bidirezionale garantisce stabilità
Lettura digitale avanzata: semplifica i calcoli geometrici complessi
Competenza nella metrologia olistica: soluzioni complete dalla durezza ai test dimensionali
Garanzia di qualità: strumenti che offrono una precisione affidabile di 1 micron
Approccio incentrato sul cliente: guida esperta per applicazioni specifiche
Standard globali: conformità agli standard metrologici internazionali
Conclusione
Il proiettore ottico rimane un pilastro fondamentale del controllo qualità, poiché fornisce misurazioni dimensionali rapide, accurate e senza contatto. In qualità di fornitore dedicato di strumenti di misura e prova, Mikrosize combina l'esperienza nelle proprietà dei materiali con la precisione della misurazione dimensionale, garantendo che i tuoi prodotti siano robusti e dimensionalmente impeccabili. Investi nella precisione che crea fiducia: investi in Mikrosize.
