In che modo i proiettori di misurazione digitale migliorano il controllo qualità

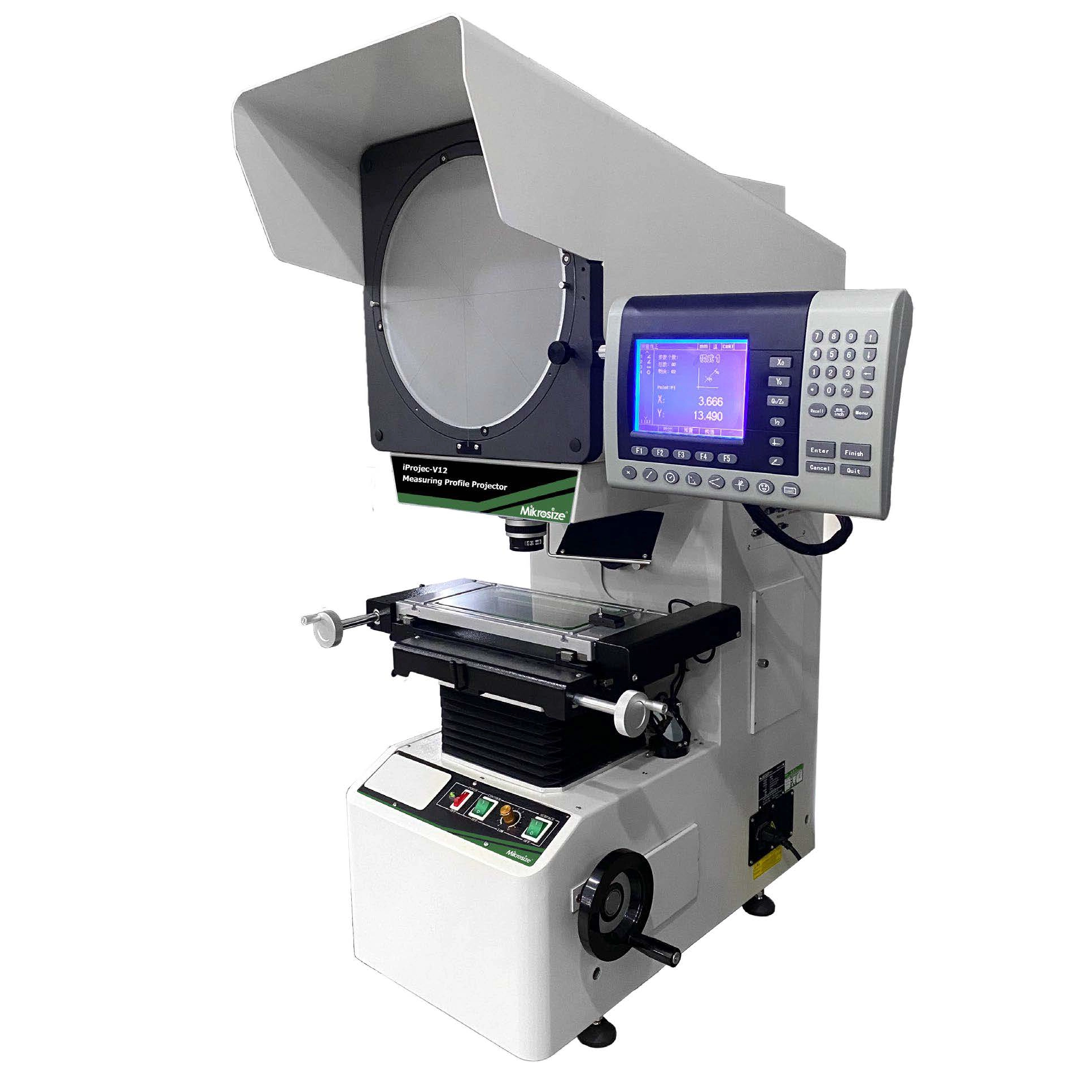

Il proiettore di misurazione digitale è uno ad alta precisione strumento di prova di misurazione che integra perfettamente ottica avanzata, meccanica di precisione ed elettronica all'avanguardia. Essendo uno strumento cruciale nel moderno controllo di qualità, si è evoluto dai tradizionali proiettori di contorni incorporando righelli per reticolo ad alta precisione e sofisticata tecnologia di visualizzazione digitale bidimensionale. Questa integrazione innovativa lo ha reso una risorsa indispensabile in settori quali la produzione meccanica, l'elettronica, gli stampi, gli strumenti e la metrologia, dove precisione e affidabilità sono fondamentali. Fornitori rinomati come Mikrosize sono stati in prima linea nello sviluppo e nella fornitura di proiettori di misurazione digitale di alto livello, garantendo che le industrie abbiano accesso a strumenti che soddisfano i requisiti di misurazione più rigorosi. Secondo il suo design strutturale, il proiettore di misurazione digitale può essere classificato in due tipi principali: verticale e orizzontale, mentre la direzione dell'immagine è ulteriormente suddivisa in immagini positive e negative. La configurazione principale di questi strumenti, in particolare quelli forniti da Mikrosize, comprende righelli per reticoli di alta qualità, gruppi di lenti per obiettivi premium e sistemi avanzati di elaborazione dati, che lavorano tutti in armonia per supportare la misurazione geometrica precisa delle dimensioni del contorno e della morfologia superficiale dettagliata di vari pezzi.

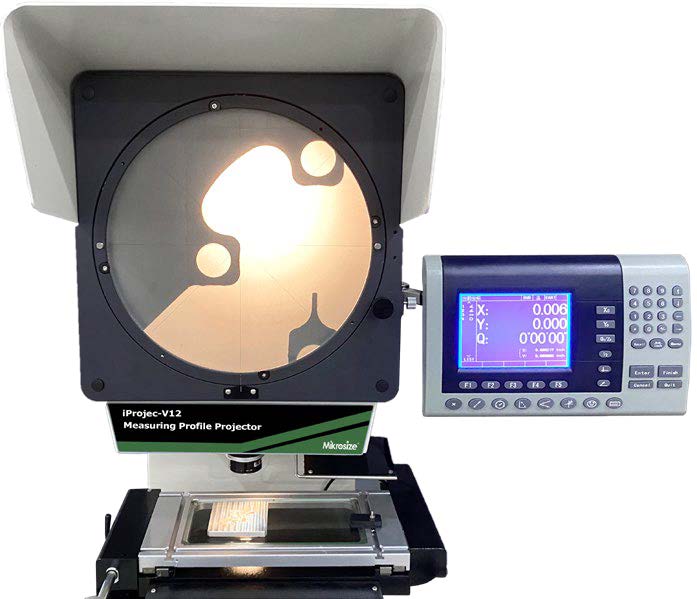

In qualità di strumento di test di misurazione leader, il proiettore di misurazione digitale vanta specifiche tecniche impressionanti che soddisfano le diverse esigenze industriali. La dimensione dello schermo di proiezione di questo strumento è solitamente compresa tra 300 mm e 400 mm, fornendo agli operatori un'area di visualizzazione chiara e spaziosa per analizzare i dettagli del pezzo. È dotato di un obiettivo commutabile 10X-100X, che consente regolazioni flessibili dell'ingrandimento per adattarsi a diversi scenari di misurazione, dai controlli dei contorni su larga scala alle ispezioni di minute caratteristiche superficiali. La precisione di misurazione dei modelli di fascia alta, come quelli offerti da Mikrosize, può raggiungere (3+L/75) μ m (dove L è la lunghezza misurata) e la risoluzione del display digitale può raggiungere l'eccezionale 0,5 μ m, garantendo che vengano rilevate anche le più piccole deviazioni dimensionali. Il piano di lavoro in metallo, un componente robusto di questo strumento di misura e prova, copre un intervallo da 260 × 152 mm a 450 × 280 mm, con un intervallo di corsa massimo di 250 × 150 × 100 mm. Le dimensioni generose del piano di lavoro e la gamma di corse consentono di accogliere un'ampia varietà di pezzi, compresi quelli con forme complesse e volumi più grandi, pur essendo in grado di trasportare pezzi fino a 50 kg senza compromettere la stabilità della misurazione.

Per migliorare le sue prestazioni e funzionalità, il proiettore di misurazione digitale, in particolare quelli forniti da Mikrosize, adotta un sistema di raffreddamento ad aria forzata che dissipa efficacemente il calore, garantendo un funzionamento stabile anche durante un uso prolungato. È inoltre integrato con il sistema di elaborazione dati DC-3000, che offre una suite di potenti funzionalità come campionamento multipunto, rotazione delle coordinate, rilevamento dell'angolo e funzioni di output dati RS-232. Queste funzionalità non solo semplificano il processo di misurazione, ma consentono anche il trasferimento continuo dei dati ad altri sistemi o software di controllo qualità per ulteriori analisi e documentazione. Gli oggetti di rilevamento tipici per questo versatile strumento di misura e prova includono pezzi complessi come ingranaggi, filettature, parti stampate, alberi di precisione e cavità di stampi. In sintesi, il proiettore di misurazione digitale, supportato da fornitori affidabili come Mikrosize , rappresenta uno strumento di misurazione e test fondamentale nella produzione moderna, fornendo la precisione, l'affidabilità e la funzionalità necessarie per sostenere i più alti standard di qualità in vari settori.
