L'indicatore di spessore ad ultrasuoni è uno strumento di test non distruttivo ampiamente usato, con padronanza della sua chiave di misurazione e funzionamento a risultati accurati.
Principio di misurazione e operazione di base

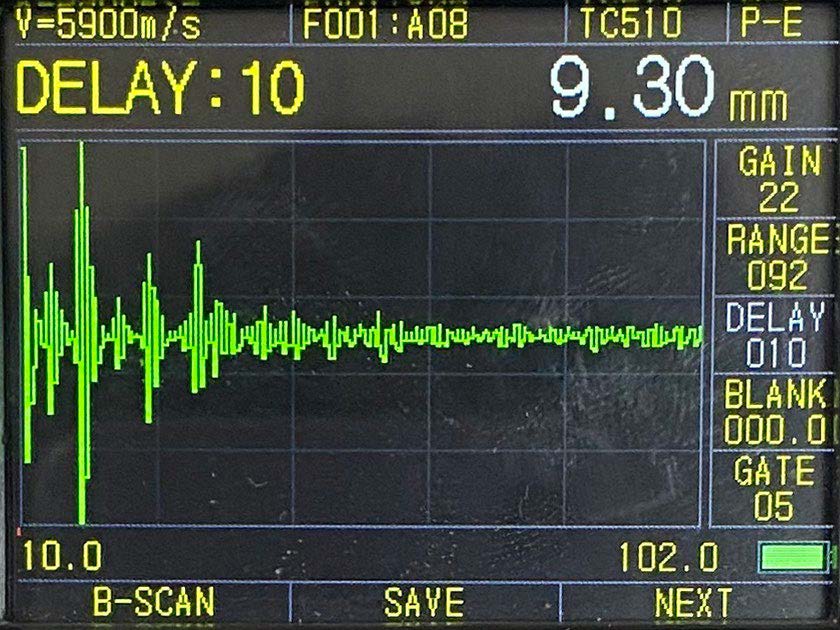

Misura lo spessore tramite la riflessione dell'impulso ad ultrasuoni. La sonda emette impulsi che si riflettono dall'interfaccia del materiale; Per propagazione della tempistica, viene determinato lo spessore.
Passaggi di funzionamento: selezionare una sonda adatta in base al materiale e allo spessore dell'oggetto. Applicare un agente di accoppiamento per garantire un buon contatto, posizionare la sonda in verticale sulla superficie e lo strumento mostra lo spessore. Mantenere la sonda stabile durante la misurazione.
Motivi per letture anormali
Le letture spesso si discostano dai valori previsti per questi motivi:
Errore di selezione della velocità del suono: preimpostazione o misura la velocità del suono per prima materiale/blocco standard. Come Mikrosize , un produttore di strumenti di precisione, osserva, calibrando con un materiale (di solito acciaio) quindi misurando altri errori, poiché materiali diversi hanno velocità ultrasuoni variabili.
Influenza della temperatura: la velocità del suono nei solidi diminuisce con l'aumento della temperatura, dall'1% per aumento di 100 ° C per i materiali caldi. Seguire la guida come le istruzioni di Mikrosize per apparecchiature ad alta temperatura.
Materiali impilati/compositi: i laminati non accoppiati non possono essere misurati (gli ultrasuoni non possono penetrare nelle lacune). Per le apparecchiature a più livelli, le letture riflettono solo lo strato in contatto con la sonda.
Problemi dell'agente di accoppiamento: agente di accoppiamento insufficiente o irregolare blocca l'ecografia. Scegli quello giusto e applica correttamente, poiché Mikrosize ricorda gli utenti.
