Cilindricità vs rotondità: come scegliere il giusto strumento di misurazione della forma

Comprendere le differenze tra un misuratore di cilindricità e un misuratore di rotondità: approfondimenti da Mikrosize, un fornitore affidabile di strumenti di misurazione e prova

Nella produzione di precisione, la scelta del giusto strumento di misurazione della forma è essenziale per garantire la qualità. Due dispositivi comunemente usati sono il cilindricimetro e il rotondimetro. Sebbene entrambi valutino le parti rotazionali, hanno scopi diversi. Noi di Mikrosize, un fornitore affidabile di strumenti di misura e prova ad alta precisione, forniamo soluzioni che vanno dai tester di durezza e macchine di misurazione visiva ai microscopi e apparecchiature metallografiche. Comprendere la distinzione tra un misuratore di cilindricità e un misuratore di rotondità ti aiuta a fare una scelta informata per le tue esigenze di controllo qualità.

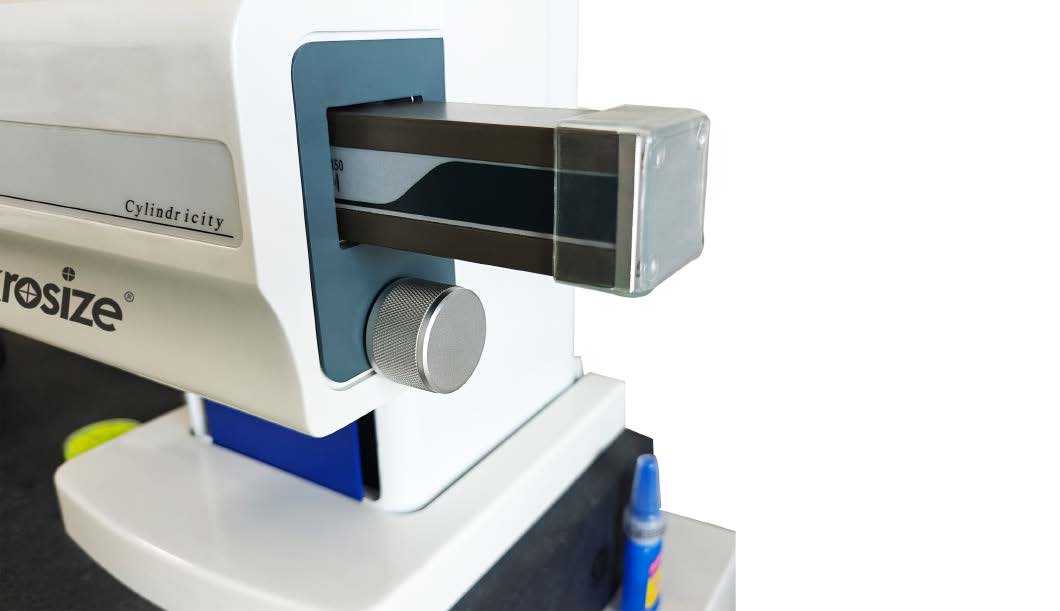

Un misuratore di cilindricità è progettato per la valutazione tridimensionale completa delle superfici cilindriche. Misura l'errore di forma complessivo di un cilindro, inclusa la cilindricità, la rettilineità delle linee superficiali, la rettilineità dell'asse, la conicità e le deviazioni a forma di botte. Eseguendo la scansione dell'intera superficie cilindrica, combinando il movimento rotatorio con la corsa assiale, raccoglie dati da più sezioni trasversali e genera una visione olistica della precisione della forma della parte. Ciò lo rende ideale per componenti complessi come pistoni idraulici, cilindri di motori e alberi di precisione, dove l'integrità geometrica complessiva è fondamentale. In qualità di Mikrosize fornitore di strumenti di misura e prova avanzati, offriamo misuratori di cilindricità che forniscono l'analisi completa necessaria per applicazioni impegnative.

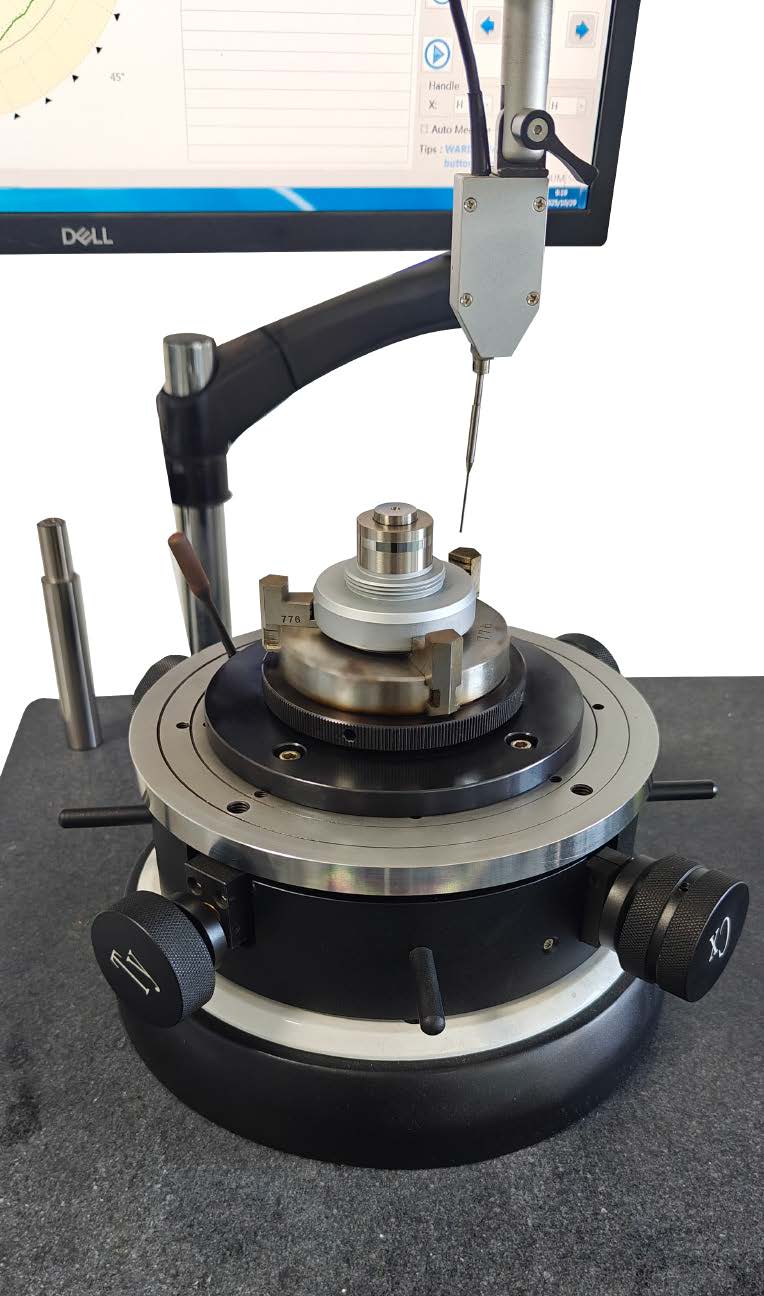

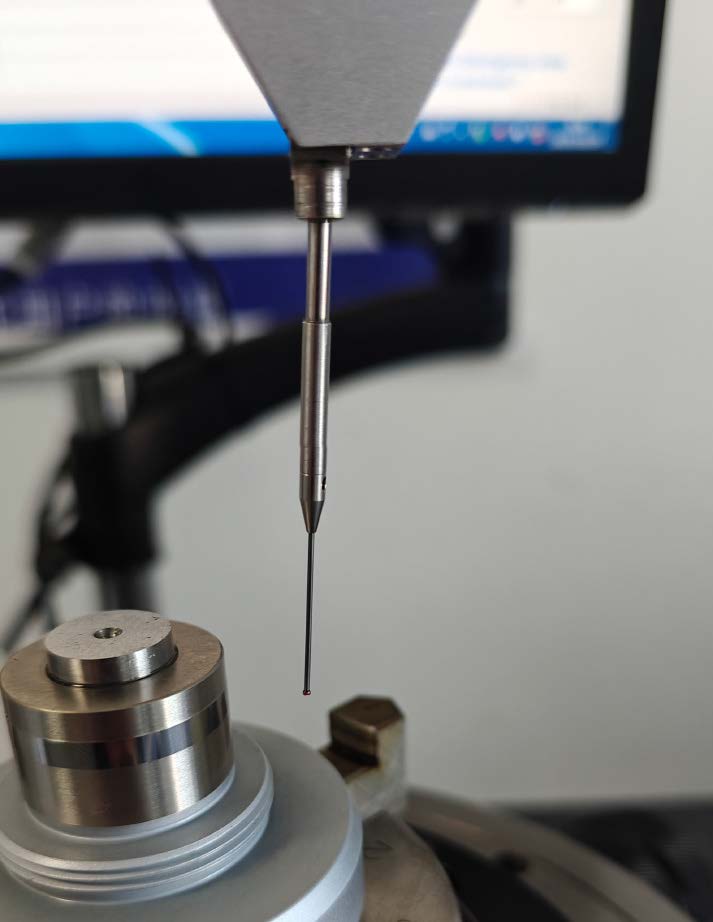

Un misuratore di rotondità , al contrario, si concentra su sezioni trasversali circolari bidimensionali. La sua funzione principale è misurare l'errore di rotondità, concentricità, coassialità e runout circolare su piani specifici. Il pezzo viene ruotato su un mandrino di precisione mentre uno stilo registra le variazioni radiali, quantificando quanto una singola sezione trasversale si adatta a un cerchio perfetto. Sebbene possa misurare più sezioni in sequenza, non integra i dati assiali in una valutazione 3D completa. I misuratori di rotondità sono altamente efficienti per applicazioni quali piste di cuscinetti, scanalature di guarnizioni o qualsiasi parte in cui è necessario verificare solo la rotondità dei singoli cerchi. Per la produzione in grandi volumi che richiede un'ispezione rapida su un solo piano, un rotondimetro spesso soddisfa i requisiti con precisione e velocità eccellenti.

La differenza fondamentale sta nella dimensionalità e nella portata. Un misuratore di cilindricità è costruito per misurare forme complesse come superfici cilindriche, riflettendo le caratteristiche generali della forma come la rettilineità degli assi e l'uniformità della superficie. Fornisce un quadro completo della forma del cilindro. Un rotondimetro, invece, si concentra sulla misurazione precisa delle singole sezioni trasversali circolari, concentrandosi sugli indicatori di forma all'interno di un singolo piano. Pertanto, se il tuo obiettivo è valutare l'accuratezza della forma complessiva di una superficie cilindrica, considerando le variazioni lungo l'intera lunghezza, un misuratore di cilindricità è la scelta migliore. Se hai bisogno di valutare la rotondità solo su sezioni trasversali circolari specifiche, un rotondimetro può soddisfare le tue esigenze in modo efficiente.

In pratica, la scelta dello strumento dipende dalle specifiche esigenze di misurazione. Per componenti critici del settore automobilistico, aerospaziale o medico, la cilindricità è spesso vitale perché un perno perfettamente rotondo ma affusolato può portare a guasti prematuri. In questi casi, un misuratore di cilindricità fornisce il controllo necessario. Per le parti più semplici come rondelle o guarnizioni, è sufficiente la sola misurazione della rotondità. Noi di Mikrosize aiutiamo i clienti a orientarsi tra queste scelte. In qualità di fornitore dedicato di strumenti di misura e prova , offriamo entrambi i tipi di apparecchiature, supportati da un supporto completo che comprende calibrazione, integrazione software e servizio post-vendita. La nostra esperienza si estende all'integrazione di questi strumenti con i nostri durometri, sistemi di visione, microscopi e apparecchiature metallografiche per creare flussi di lavoro completi di garanzia della qualità.

I moderni misuratori di cilindricità spesso incorporano funzionalità di misurazione della rotondità, mentre i misuratori di rotondità dedicati possono fornire una maggiore precisione di rotazione e tempi di ciclo più rapidi per attività di pura rotondità. Scegliere il partner giusto ti garantisce di ottenere la soluzione migliore per la tua applicazione. Con Mikrosize ottieni un partner impegnato nella precisione e nell'affidabilità nella tecnologia degli strumenti di misura e prova.

In sintesi, il misuratore di cilindricità è indispensabile per una valutazione completa delle superfici cilindriche, fornendo informazioni complete sulla forma dell'intera struttura. Il rotondimetro eccelle nella misurazione precisa di sezioni trasversali circolari, concentrandosi su rotondità, concentricità e coassialità su piani discreti. Entrambi svolgono un ruolo fondamentale nel controllo qualità e la comprensione delle loro differenze consente ai produttori di ottimizzare i processi di ispezione e la qualità del prodotto.

Per ulteriori informazioni sulla nostra gamma di strumenti di misura e prova, inclusi cilindrimetri, rotondimetri, durometri, macchine per la misurazione della vista, microscopi e apparecchiature metallografiche, contatta oggi stesso il tuo fornitore Mikrosize locale. Lascia che ti aiutiamo a raggiungere i più alti standard di precisione geometrica ed eccellenza produttiva.
