Sistema di imaging completamente automatico
1. INTRODUZIONE DEL PRODOTTO
Lo strumento di misurazione delle immagini completamente automatico, fornito da Mikrosize, è uno all'avanguardia strumento di misurazione e test progettato per coprire un'ampia gamma di applicazioni di misurazione dimensionale. Costruito con una robusta macchina host principale in marmo, un sistema di servocontrollo di precisione e un obiettivo con zoom ottico elettrico, questo sistema raggiunge un'eccezionale precisione di misurazione e stabilità a lungo termine. Questo avanzato sistema di imaging completamente automatico possiede potenti funzionalità che gli consentono di eseguire misurazioni precise di varie caratteristiche delle parti, tra cui dimensioni superficiali, contorni, angoli, posizioni, nonché dimensioni geometriche complesse e tolleranze di forma e posizione per componenti complessi.
Essendo uno strumento di misurazione versatile, il dispositivo di imaging completamente automatico trova ampie applicazioni in numerosi settori. Viene efficacemente utilizzato in macchinari, elettronica, stampi, stampaggio a iniezione, hardware, gomma, apparecchi elettrici a bassa tensione, materiali magnetici, stampaggio di precisione, connettori, terminali, telefoni cellulari, elettrodomestici, circuiti stampati ( PCB ), dispositivi medici, orologi, utensili da taglio e laboratori di metrologia e test generali, fornendo soluzioni di ispezione affidabili e di alta precisione.
2. Vantaggi del prodotto
Struttura stabile della piattaforma mobile

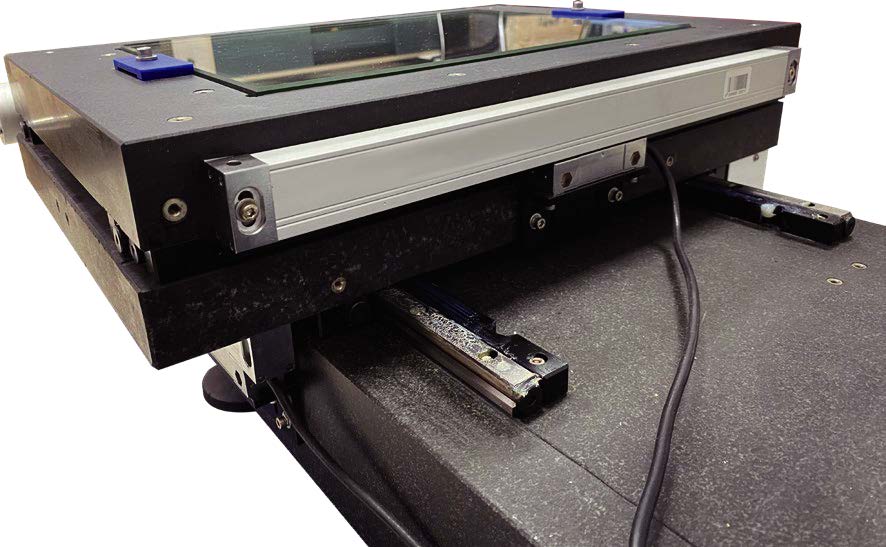

Il sistema è costruito su una precisa base e un telaio in granito/marmo, rinomato per la sua eccellente stabilità termica e proprietà di smorzamento delle vibrazioni, garantendo una stabilità di misura senza pari nel tempo.
Incorpora guide di scorrimento lineari di precisione e un sistema di servocontrollo ad alte prestazioni, che collettivamente garantiscono precisione e ripetibilità di posizionamento del sistema superiori.
Il sistema supporta il rilevamento programmabile completamente automatico lungo tre assi, facilitando l'ispezione efficiente e accurata dei lotti di caratteristiche complesse delle parti senza intervento manuale.
Immagini flessibili e calcoli precisi
Utilizza una combinazione di obiettivi ad alta risoluzione e obiettivi grandangolari, bilanciando strategicamente le esigenze di efficienza di misurazione con la necessità di elevata precisione in diversi requisiti di campo visivo.
Il sistema offre supporto per il controllo della programmazione segmentata su varie fonti di illuminazione, tra cui luce superficiale, luce trasmessa (inferiore) e luce coassiale, consentendo condizioni di illuminazione ottimali per diverse geometrie delle parti.
Gli algoritmi avanzati di riconoscimento dei modelli identificano e localizzano automaticamente le posizioni di misurazione, garantendo risultati di misurazione coerenti, affidabili e stabili ogni volta che viene misurata una parte.
Gli algoritmi di misurazione principali si avvalgono di una tecnologia avanzata certificata dal PTB (Istituto Federale Tedesco di Tecnologia Fisica), a sostegno della reputazione del sistema per la tracciabilità metrologica e la precisione dei calcoli.
Misurazione automatica per una produzione in lotti più rapida
I programmi di misurazione si adattano perfettamente al sistema di coordinate del pezzo, consentendo al sistema di eseguire automaticamente l'intero processo di misurazione predefinito al caricamento del pezzo.
Supporta l'importazione diretta di disegni CAD e file Gerber, consentendo la corrispondenza e la misurazione del sistema di coordinate basate direttamente sui dati di progettazione, semplificando la programmazione e riducendo i tempi di configurazione.
Operando nella modalità del sistema di coordinate fisse CNC, il sistema consente misurazioni di lotti rapide ed estremamente accurate di più parti, aumentando significativamente la produttività negli ambienti di produzione.
Ricchi accessori per misurazioni composite multiple
Il sistema supporta l'integrazione di sonde di attivazione e sonde ottiche, estendendo le sue capacità per misurare altezza e planarità, ottenendo così una misurazione spaziale 3D completa all'interno di un'unica piattaforma.
Ospita input di dati esterni da dispositivi come calibri digitali e misuratori di altezza, facilitando la gestione centralizzata dei dati e la correlazione da più fonti di misurazione.
È incluso il supporto per dispositivi periferici come le stampanti di etichette, consentendo la marcatura diretta delle parti o la generazione di etichette in base ai risultati della misurazione.
Facile da usare, senza preoccupazioni e senza sforzo
L'interfaccia software intuitiva garantisce che gli operatori possano iniziare rapidamente con una formazione minima, rendendo la sofisticata tecnologia di misurazione accessibile a una gamma più ampia di utenti.
Dotato di un'interfaccia operativa semplice e logica, chiunque può facilmente impostare routine di misurazione ed eseguire misurazioni complesse con pochi clic.
Il sistema include funzionalità per la generazione con un clic di rapporti di analisi statistica e riepiloghi dettagliati dei risultati delle ispezioni, semplificando l'interpretazione dei dati e le attività di reporting.
Ricche funzionalità software e reporting automatico
La suite software completa fornisce un ampio kit di strumenti, offrendo fino a 80 diverse funzioni di estrazione, costruzione ausiliaria, annotazione intelligente, analisi delle tolleranze geometriche e strumenti applicativi specializzati per gestire praticamente qualsiasi sfida di misurazione.
Genera automaticamente report dettagliati di analisi SPC (controllo statistico del processo), supporta la trasmissione di dati compatibile con il software Q-DAS per analisi più approfondite e consente l'aggancio remoto dei dati per il monitoraggio e la gestione centralizzata della qualità, rendendolo un potente strumento per il moderno controllo della qualità della produzione.
