Strumenti per la misura della rugosità superficiale: una guida e perché scegliere Mikrosize

Uno strumento di misurazione della rugosità superficiale è uno strumento di misura fondamentale per valutare la qualità microgeometrica delle superfici delle parti. Misura i parametri chiave della rugosità su piani, pendenze e superfici cilindriche. In qualità di fornitore leader nella metrologia di precisione, Mikrosize fornisce soluzioni affidabili per queste misurazioni critiche.

Tipi di strumenti

Gli strumenti sono classificati in base al loro metodo di misurazione:

• Tipo di contatto (stilo): uno stilo fisico traccia la superficie. I tipi di sensori comuni includono:

• Sensori induttivi: utilizza uno stilo diamantato e una bobina differenziale per segnali stabili e ad alta precisione.

• Sensori piezoelettrici: generano tensione dallo spostamento dello stilo, ideali per misurazioni dinamiche.

• Tipo senza contatto: utilizza la luce invece del contatto fisico, perfetto per superfici morbide o lucide. I metodi includono la profilazione ottica e l'interferometria olografica in tempo reale.

Come funziona uno strumento stilo induttivo

Questo tipo comune funziona secondo un principio chiaro:

1. Uno stilo diamantato (raggio della punta ~ 2 µm o più fine) entra in contatto con la superficie.

2. Un conducente sposta il sensore orizzontalmente. Lo stilo si muove verticalmente sui picchi e sugli avvallamenti della superficie.

3. Questo movimento sposta un nucleo magnetico all'interno di una bobina di induttanza differenziale, sbilanciando un circuito a ponte e creando un segnale elettrico.

4. Il segnale viene amplificato ed elaborato. Viene quindi filtrato per separare la rugosità dall'ondulazione.

5. Il segnale filtrato è integrato per calcolare parametri come Ra (rugosità media) , visualizzati sull'unità o sul software.

Componenti chiave e software

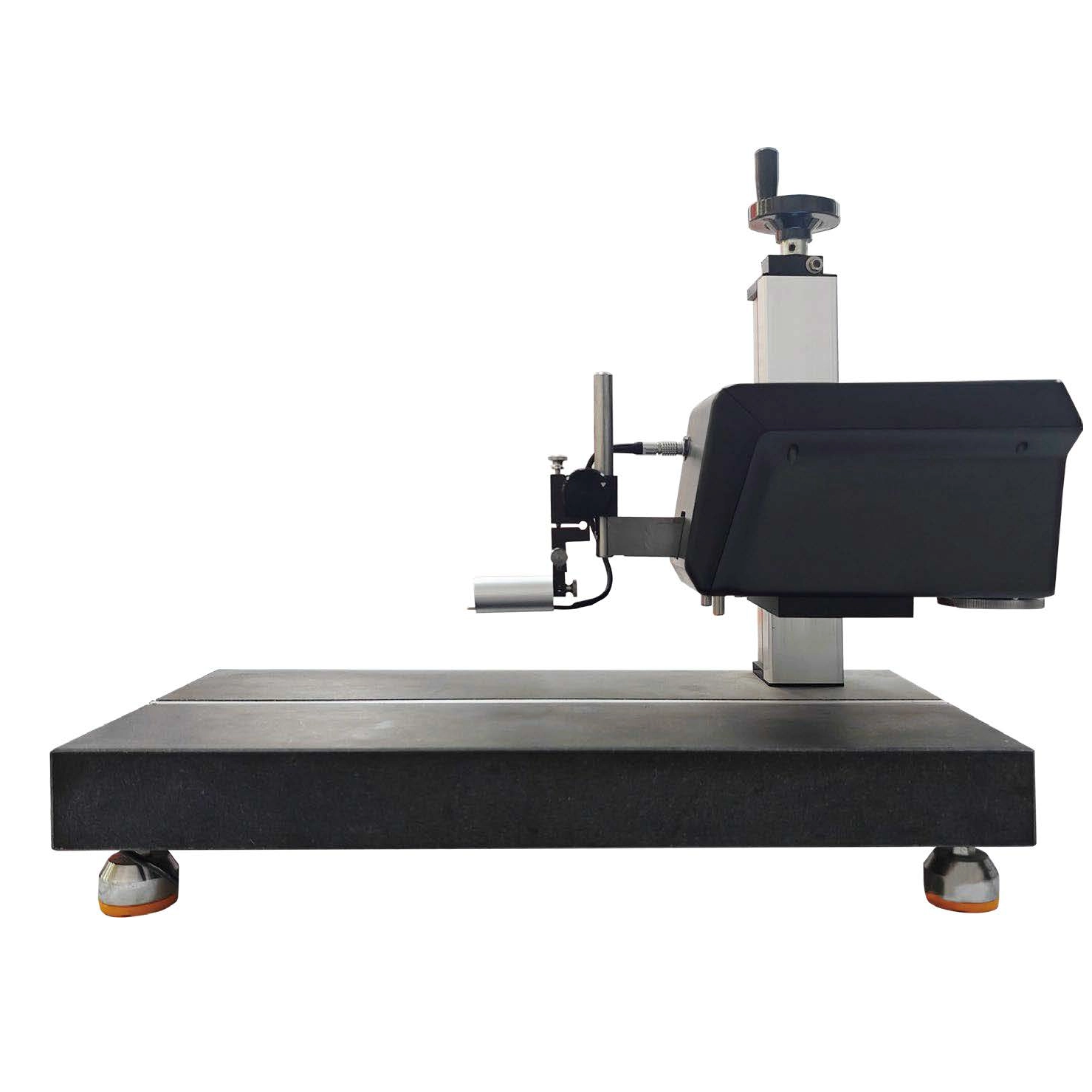

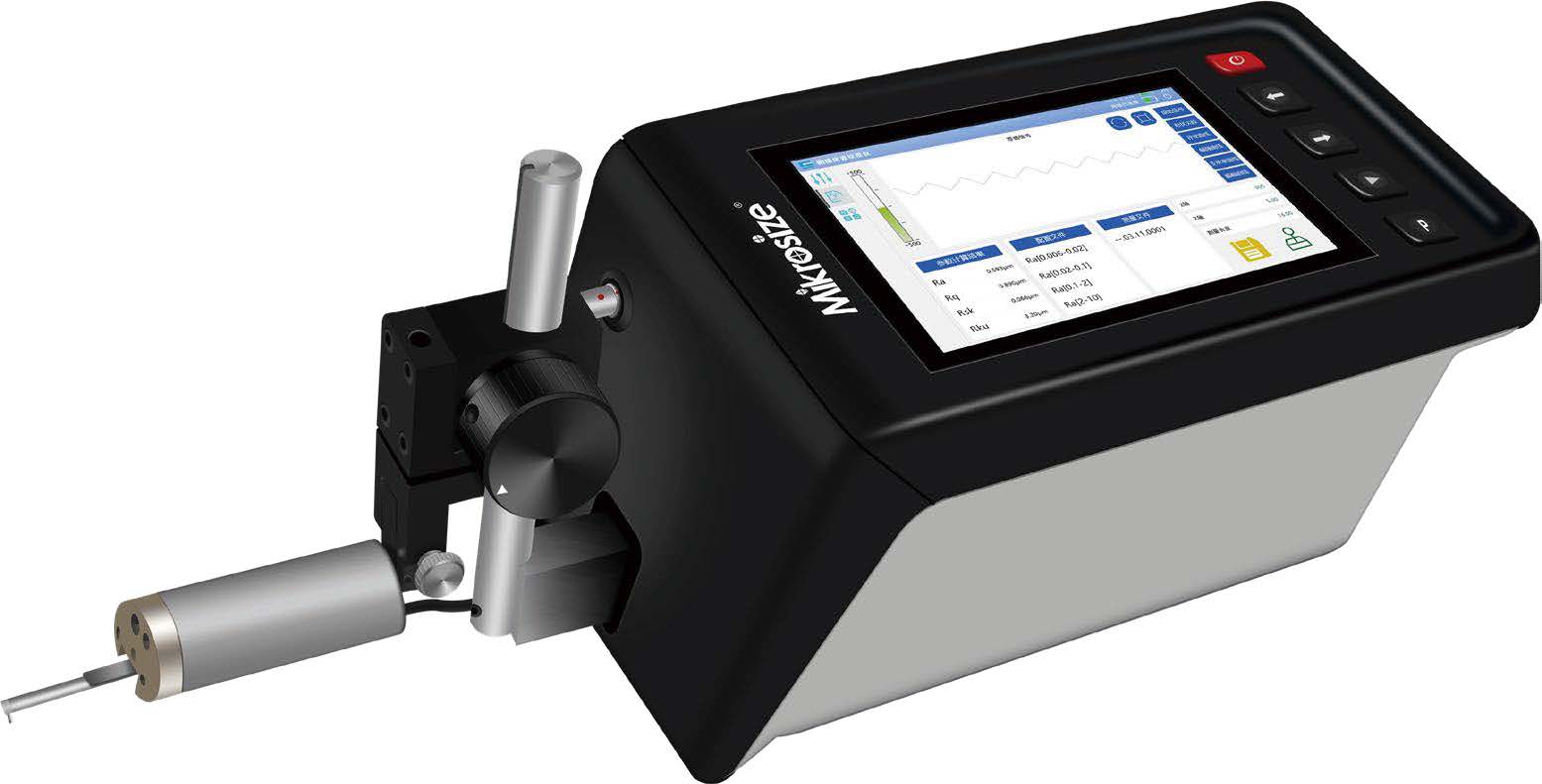

Un sistema completo comprende:

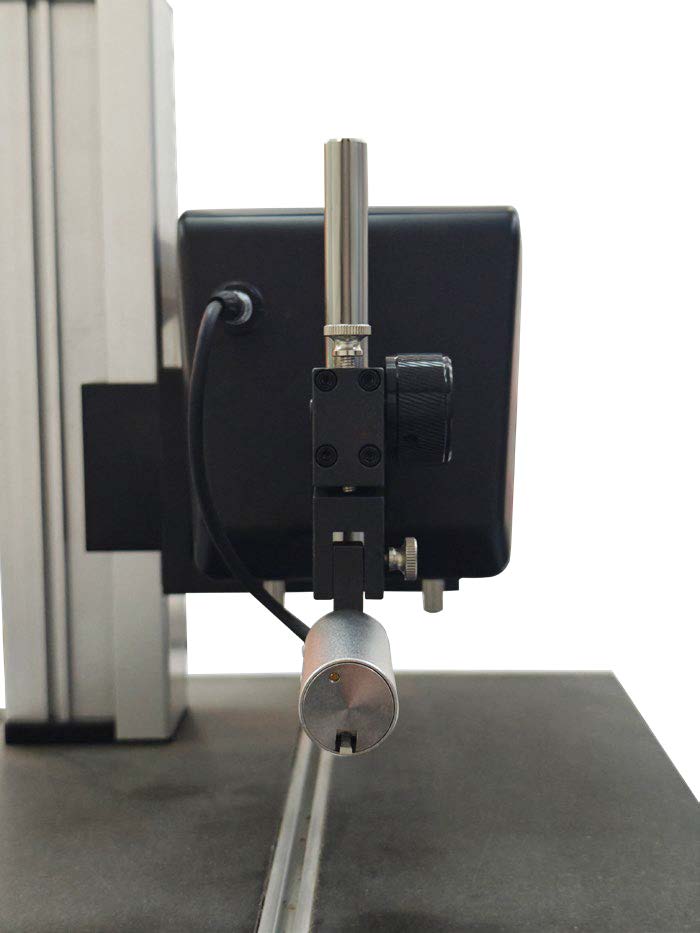

• Sensore: ospita lo stilo diamantato.

• Driver: sposta il sensore a velocità costante.

• Processore/Amplificatore: filtra e calcola i dati.

• Software: gli strumenti moderni dispongono di software per l'analisi dei dati, il calcolo dei parametri (oltre Ra a Rz, Rsk), il filtraggio digitale e la generazione di report.

Fattori che influenzano la precisione

Per risultati validi, considerare:

• Lunghezza di campionamento (cut-off): deve essere impostata correttamente per la struttura della superficie.

• Impostazioni filtro: definisce ciò che viene misurato come ruvidità rispetto a ondulazione.

• Punta dello stilo: deve essere intatto; per superfici fini è necessario un raggio più piccolo (0,1-0,5 µm).

• Ambiente: ridurre al minimo le vibrazioni e le variazioni di temperatura.

Mikrosize: il tuo partner di misurazione di fiducia

Scegliere il fornitore giusto è fondamentale. Mikrosize, noto per i durometri, è anche il tuo partner esperto per gli strumenti di rugosità superficiale. Offriamo:

• Strumenti di qualità: dai tester portatili ai sistemi avanzati da banco.

• Supporto completo: consulenza di esperti, formazione, calibrazione e manutenzione.

• Conformità agli standard: i nostri strumenti soddisfano ISO, ASME e altri standard globali.

• Soluzioni complete: possiamo soddisfare in modo efficiente sia le vostre esigenze di durezza che quelle di rugosità superficiale.

In sintesi, la misurazione della rugosità superficiale è essenziale per il controllo di qualità. Che tu abbia bisogno di metodi a contatto o senza contatto, la collaborazione con Mikrosize ti garantisce di ottenere uno strumento preciso e il supporto di esperti per utilizzarlo in modo efficace, salvaguardando la qualità della produzione.
