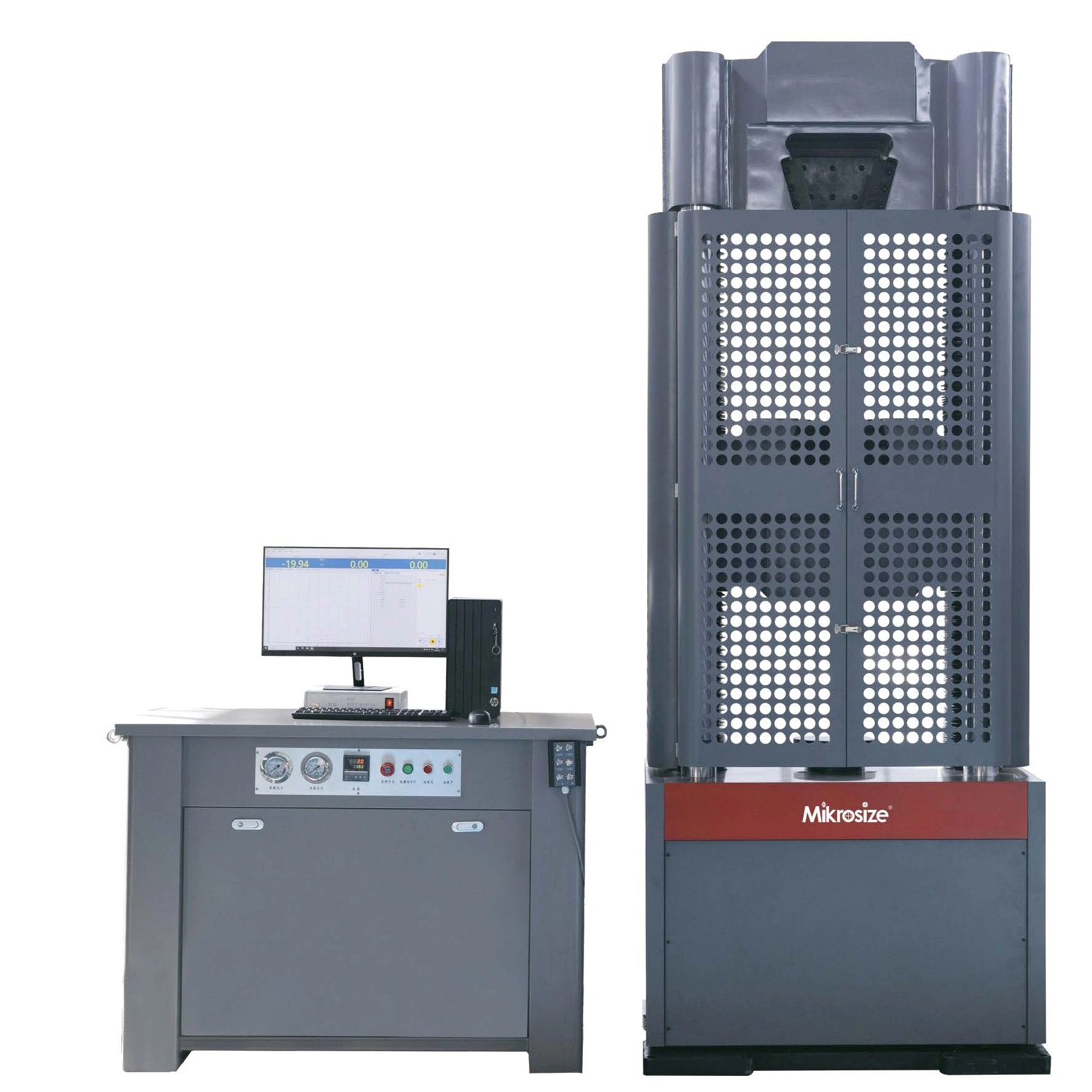

UTM-H3KVN 3000KN (300000KGF) Servo elettro-idraulico Servo Idraulico UNIVERSALE MACCHINA

Funzione del prodotto ：
lSerie WAW Serve-idraulica Servo-idraulica La macchina di test è adatto per testare vari
Materiali metallici e non metallici per tensione, compressione, flessione e test di taglio.
lIl carico soddisfa o supera i seguenti standard: ASTM E4, ISO7500-1, EN 10002-2, BS1610,
Din 51221.
lLa misurazione della deformazione soddisfa o supera i seguenti standard: ASTM E83, ISO 9513, BS 3846
e EN 10002-4.

Applicazione del prodotto ：
lMetalli- (filo, asta, tubo, striscia, piastra, striscia);
lFissanters (trazione, prova, singolo e doppio taglio);
lMateriali da costruzione (barra di rinforzo, filo, mesh, piegatura, compressione di calcestruzzo e componenti), ecc.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Specifiche tecniche ：

Modello	UTM-H3KVN
Numero di colonne	6 (4 colonne e 2 viti)
Capacità di carico	3000kn
Capacità di carico	300000kgf
Standard di calibrazione	ISO 7500
Standard di calibrazione	Classe 1
Accuratezza del carico di test	± 1%
Caricare l'intervallo di misurazione	1%~ 100%fs
Risoluzione del carico	1/500.000 di FS
Risoluzione dello spostamento	0,01 mm
Precisione di spostamento	≤ ± 1% del valore indicante
Intervallo di misurazione della deformazione	1%~ 100%fs
Risoluzione della deformazione	1/± 500000fs della deformazione massima
Precisione di deformazione	≤ ± 1% del valore indicante
Protezione da sovraccarico	≥5% dell'intero intervallo
Parametri del frame principale
Max. Spazio di test di trazione	900 mm
Max. Spazio di test di compressione	900 mm
Distanza tra due colonne	720 mm
Max. Ictus del pistone	250 mm
Velocità di test	0-50 mm/min
Regolazione del raggio incrociato per la velocità massima	Circa 120 mm/min
Controlla i parametri
Modalità di controllo	Controllo a circuito chiuso, controllo a circuito chiuso, deformazione, controllo a circuito chiuso
Force Control controlla l'intervallo di velocità	0,001%~ 5%fs/s
Il controllo della deformazione controlla la gamma di velocità	0,001%~ 5%fs/s
Parametri accessori
Modalità di serraggio	Serraggio automatico idraulico a cuneo integrato
Dimensioni complessive delle mascelle	120*120mm
Dia di bloccaggio del campione rotondo. Allineare	@45-@80mm
Gamma di spessore di serraggio del campione piatto	10 ~ 40 mm
Dimensioni della piastra di compressione	Φ200mm
Parametri della macchina
Dimensione del telaio di carico (LWH)	12009503150mm
Dimensione di potenza dell'olio (LWH)	125011001100mm
Alimentazione elettrica	3p 380 V ± 10%, 50-60Hz, 5KW
NW	9000 kg
Temperatura operativa	0 a +38 ° C (da +32 a +100 ° F)
Gamma di umidità	Dal 10% al 90% non condensante

Consegna standard ：

Nome	Qty

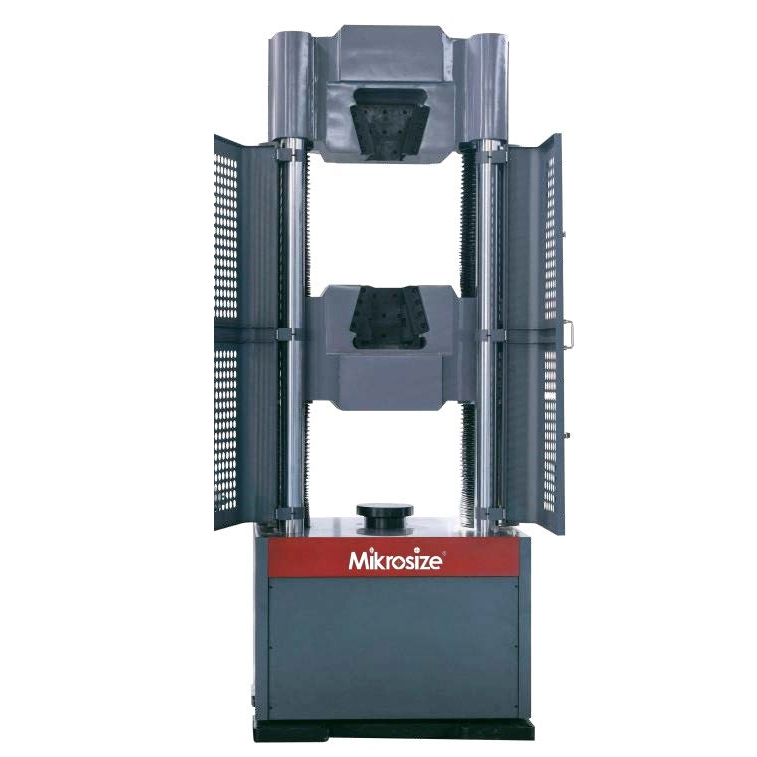

Frame di carico
Frame ospite	1 set

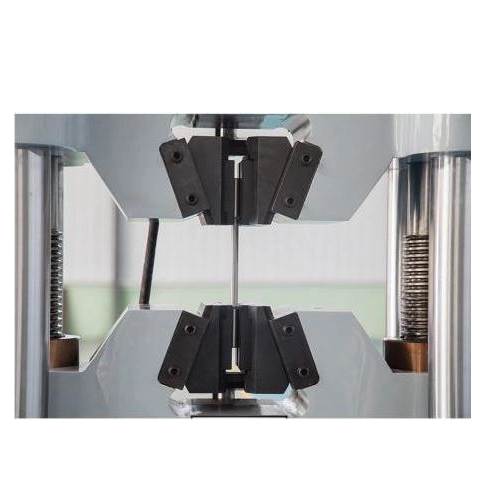

Impugnatura a trazione a cuneo automatico idraulico	1 set/ciascuno
Dispositivo di compressione	1 set

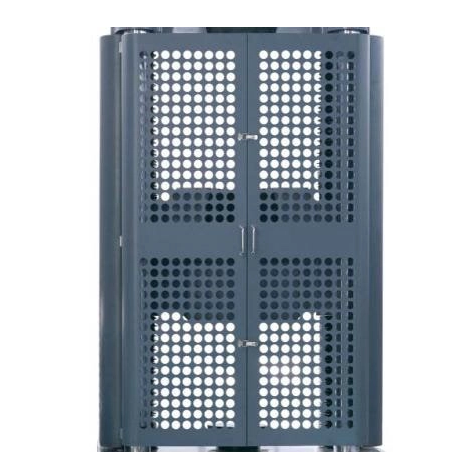

Screening di sicurezza	1 set
Servo Oil Power System

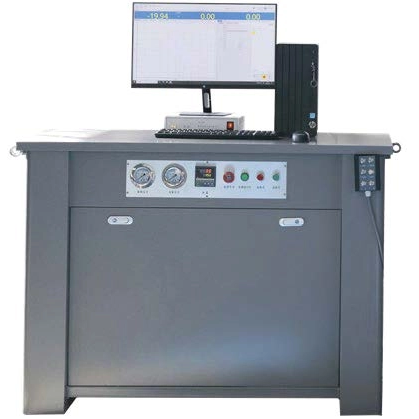

Cabinet di controllo	1 set
Scatola dell'olio	1 set
Servo Motor and Drive System	1 set
Pompa dello stantuffo	1 set
Blocco della valvola integrata idraulica	1 set
Gage a pressione	1 set
Tubo dell'olio ad alta pressione	1 set
Valvola di scambio magnetico	1 set
Parte di misurazione e controllo

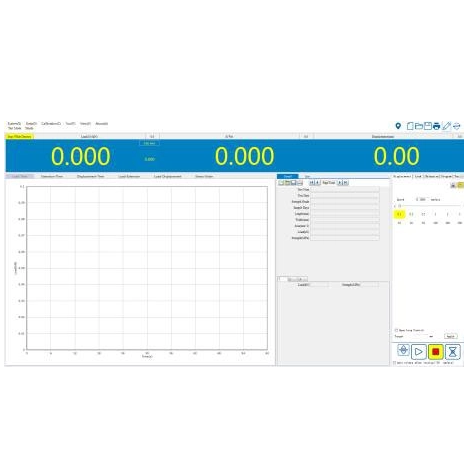

Misurare e controllare il software	1 set
Sistema di controllo	1 set
Carica cella	1 set
Controller portatile	1 set
Sensore di spostamento	1 set
Computer	1 set
PRINTERStensometro (opzionale)	1 set
Altro
Manuale di istruzioni, lista di imballaggio, certificato	1 set /ciascuno
