Funzione del prodotto ： lAdotta come riferimento un mandrino aerostatico ad alta precisione, che è esente da usura e mantiene la precisione a lungo termine.
lUtilizza il metodo di misurazione del raggio con rotazione del pezzo.
lPuò misurare rotondità, cilindricità, rettilineità, eccentricità, eccentricità totale, conicità, diametro, concentricità, coassialità, planarità, parallelismo, perpendicolarità, eccentricità e altri parametri di vari pezzi anulari regolari e irregolari.
lPuò analizzare l'ondulazione superficiale (Wc, Wp, Wv, Wt, Wa, Wq), condurre analisi dello spettro e analisi dell'altezza delle onde.
lPuò misurare l'ellitticità della sezione trasversale e il profilo longitudinale dei cerchi esterni del pistone (opzionale).
lLe opzioni di corsa della colonna includono 400/500/700 mm, con supporto per la personalizzazione di corse più grandi.

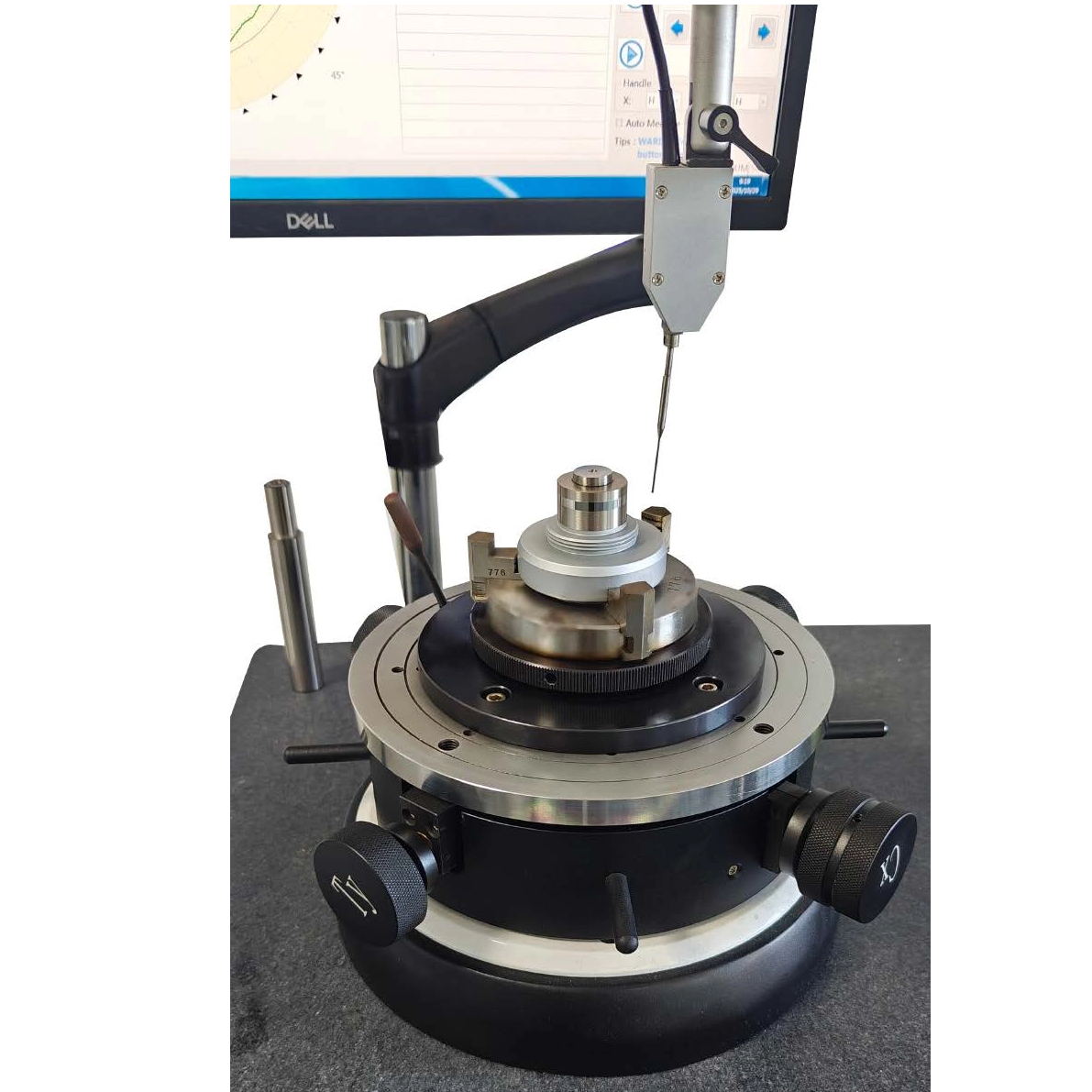

lPiano di lavoro autocentrante e livellante, disponibile nella versione manuale o automatica.
lIl mandrino può sopportare 30 kg ed è supportata la personalizzazione per carichi maggiori.
lDotato di filtro dell'aria di serie.
lQuattro metodi di valutazione della rotondità: metodo della zona minima, metodo dei minimi quadrati, metodo del cerchio circoscritto minimo, metodo del cerchio massimo inscritto.
lIntervalli del filtro di rotondità: 1-500, 1-150, 1-50, 1-15, 15-500.
lIntervalli del filtro ondulazione: 3-16, 17-100.
lLa raccolta dei dati utilizza reticoli circolari di precisione importati con una precisione fino a 0,0125μm, raccogliendo 14.400 punti per cerchio, garantendo elevata precisione e stabilità.
lIl software di misurazione è un software basato su sistema CA in esecuzione su sistemi operativi Windows, che supporta WinXP, Win7, Win10 e Win11.
lÈ possibile misurare ed elaborare anche archi parziali.
lIdentifica automaticamente le interruzioni del contorno e ha la funzione di eliminare automaticamente o manualmente gli spazi vuoti e i punti anomali.
lAnalisi statistica SPC: conduce analisi statistiche su un gran numero di dati di misurazione e fornisce report di analisi grafica.
lPuò impostare requisiti di processo per giudicare i parametri di misurazione, migliorando la visibilità del controllo di qualità.

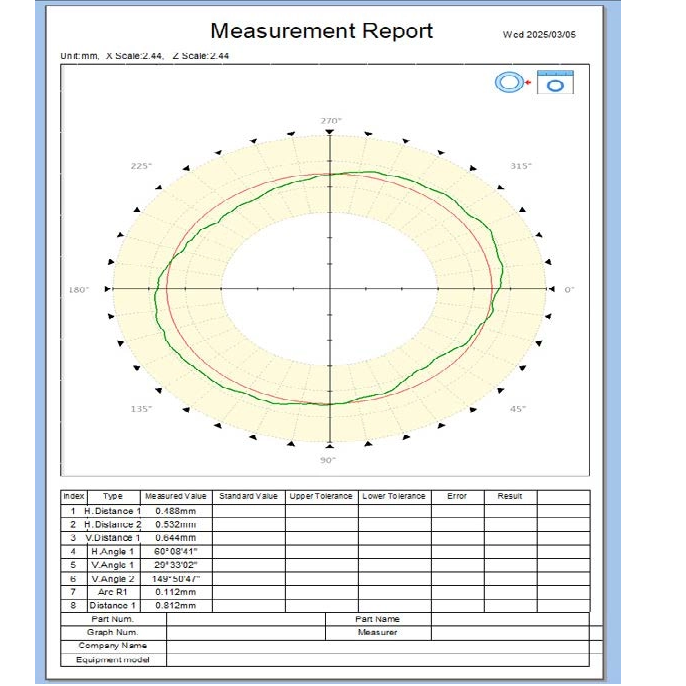

lSupporta la stampa di dati di misurazione singoli o multipli sulla stessa pagina.
lDotato di serie di una sonda al rubino da Φ2 mm; è possibile configurare opzionalmente sonde rubino con specifiche diverse.
lConforme agli standard di settore come JJG 429, ISO 1101 e ISO 12180.
Applicazione del prodotto ：
lProduzione automobilistica
Ispeziona i componenti principali come alberi motore, alberi a camme, spinotti e anelli interni/esterni dei cuscinetti per garantire la precisione della trasmissione di potenza e la tenuta dell'assemblaggio.
lAerospaziale
Verifica componenti chiave come alberi delle pale dei motori degli aerei, nuclei delle valvole del sistema idraulico e alberi delle turbine per soddisfare i requisiti di precisione in
