Strumenti di configurazione del granito

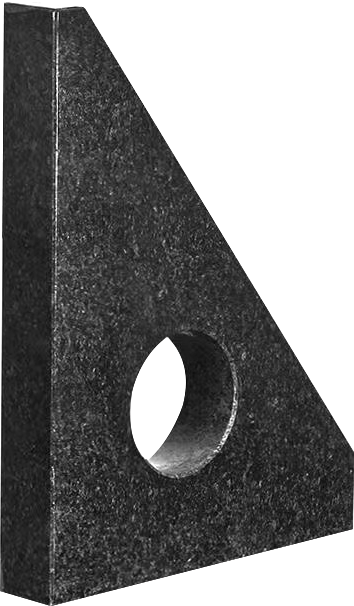

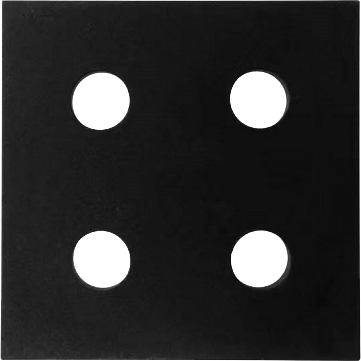

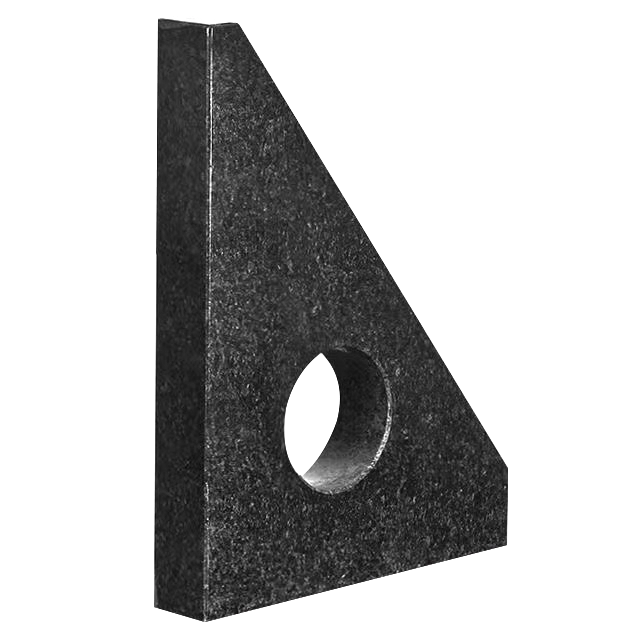

TRIQUADRATO IN GRANITO

Utilizzato per misurare l'ortogonalità di parti, mandrini di macchine utensili e vari componenti. È lavorato con fori circolari per ridurre il peso e facilitare la movimentazione.

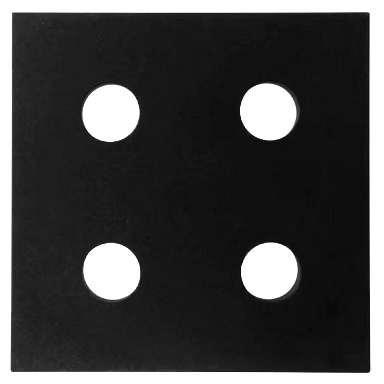

QUADRATO IN GRANITO

Utilizzato per misurare l'ortogonalità di parti, mandrini di macchine utensili e vari componenti.

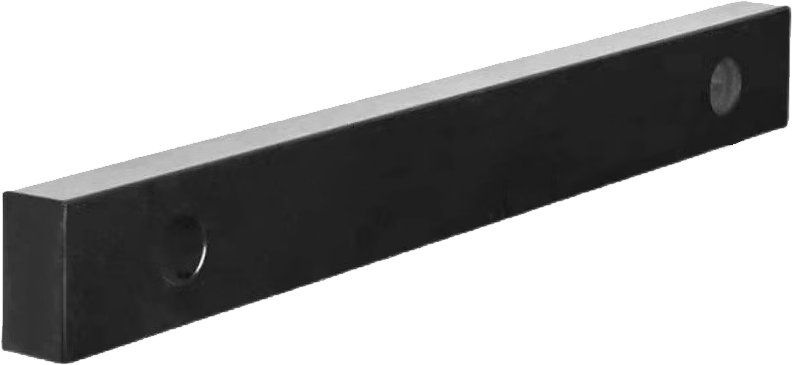

BORDO DRITTO IN GRANITO

Applicato per la misurazione della rettilineità e della planarità.

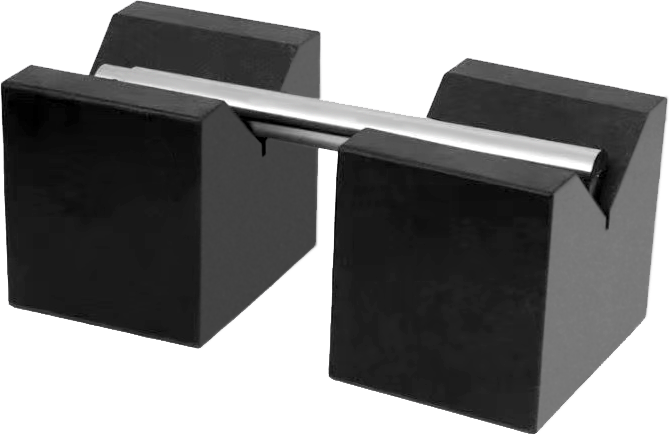

BLOCCO A V

Utilizzato per misurare la coassialità, la concentricità, l'allineamento e l'eccentricità delle parti rotanti.

BLOCCO IN GRANITO DI PARI ALTEZZA

Utilizzato per innalzare, livellare e stabilire applicazioni in altezza.

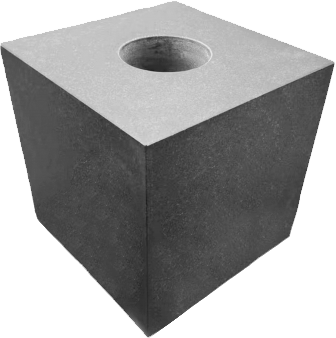

SCATOLA QUADRATA IN GRANITO

Utilizzato per l'ispezione dell'ortogonalità e del parallelismo e può fungere da dato di misurazione assoluto di 90°.

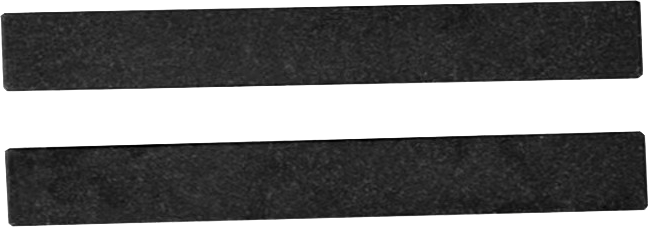

PARALLELO DEL GRANITO

Può sostituire i blocchi di uguale altezza per misurare il parallelismo delle parti.

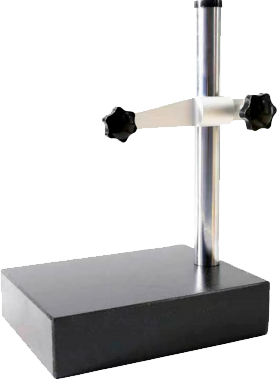

SUPPORTO COMPARATORE IN GRANITO

Per misurazioni ad alta precisione vengono utilizzati tavoli di misurazione per confronto del marmo, misuratori di altezza, basi per indicatori, sedi di misurazione e supporti micrometrici. L'asta è realizzata in acciaio cromato 45# di alta qualità e la pinza è realizzata in lega di alluminio attraverso l'apertura dello stampo. Gli accessori hanno un'elevata precisione e una forza di serraggio stabile.

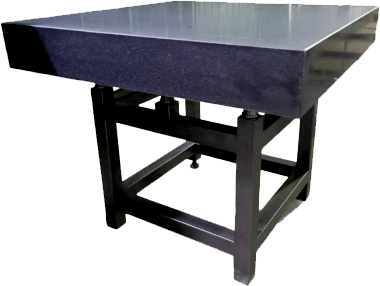

PIATTAFORMA IN GRANITO

Realizzato in granito naturale, caratterizzato da elevata durezza, dimensioni stabili e poca influenza della temperatura.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

TRIQUADRATO IN GRANITO

Modello	Dimensione （ALL）	Perpendicolarità tra la superficie di misurazione e Superficie di riferimento (μm)		Misurazione della planarità o della perpendicolarità （μm）		Planarità o rettilineità della superficie di riferimento （μm）
Modello	Dimensione （ALL）	Precisione 00	Precisione 00	Precisione 00	Precisione 00	Precisione 00	Precisione 00
TRI161040	16010040mm	2	4	1	2	1	1
TRI251625	25016025 mm	2.5	5	1	2	1	2
TRI302050	30020050 mm	3.0	5	1	2.5	1	2
TRI402550	40025050 mm	3.5	7	1	2.5	1	2
TRI403050	40030050 mm	3.5	7	1	2.5	1	2
TRI503550	50035050 mm	4.0	8	1.5	2.5	1	2.5
TRI634063	63040063mm	4.5	9	1.5	3	1	2.5
TRI805080	80050080mm	5	10	2.0	4	1.5	3
TRI106380	100063080 mm	6	12	2.5	5	1.5	3

QUADRATO IN GRANITO

Modello	Dimensione （LAL）	Planarità e rettilineità della superficie di misurazione (μm)			Perpendicolarità tra misurazioni adiacenti Superfici（μm）			Parallelismo tra misurazioni opposte Superfici（μm）
Modello	Dimensione （LAL）	000	00	0	000	00	0	000	00	0
S101040	10010040mm	0.4	0.7	1.4	0.7	1.5	3.0	0.8	1.5	3.0
S202050	20020050mm	0.4	0.9	1.8	0.9	2.0	4.0	1.0	2.0	4.0
S303030	30030030mm	0.6	1.1	2.3	1.3	2.6	5.2	1.3	2.6	5.5
S404040	40040040mm	0.6	1.3	2.6	1.5	3.0	6.0	1.5	3.0	6.0
S505050	50050050 mm	0.8	1.5	3.0	1.8	3.5	7.0	1.8	3.5	7.0
S606060	60060060mm	0.9	1.8	3.5	2.1	4.2	8.3	2.1	4.2	8.3

BORDO DRITTO IN GRANITO

Modello	Dimensione （LAL）	Tolleranza di rettilineità della superficie di lavoro (μm)		Tolleranza di parallelismo tra superiore e inferiore Superfici di lavoro （μm）		Perpendicolarità tra Superficie Laterale e Lavorazione Superficie (μm)
Modello	Dimensione （LAL）	Precisione 0	Precisione 00	Precisione 0	Precisione 00	Precisione 0	Precisione 00
SE401050	40010050mm	1.6	1.6	2.4	3.9	8	13
SE631050	63010050 mm	2.1	3.5	3.2	5.3	10.5	18
SE801050	80010050mm	2.6	4.5	4.0	6.5	13	22
SE101050	100010050mm	3.0	5.0	4.5	4.7	15	25
SE101260	100012060mm	3.0	5.0	4.5	4.7	15	25
SE121050	120010050mm	3.2	5.5	5.0	8.5	17	28
SE121260	120012060 mm	3.2	5.5	5.0	8.5	17	28
SE151560	150015060mm	4.4	7.4	6.6	11.1	22	37
SE201580	200015080mm	5.4	9.0	8.1	13.5	27	45
SE202010	2000200100mm	5.4	9.0	8.1	13.5	27	45
SE303020	3000300200mm	8.0	11.5	10	20	35	60

BLOCCO A V

Modello	Dimensione （LAL）	Planarità della superficie di lavoro (μm)		Simmetria della scanalatura a V su entrambe le superfici laterali (μm)		Differenza di altezza tra la scanalatura a V e la superficie inferiore per ciascun set di Blocchi a V（μm）
Modello	Dimensione （LAL）	Grado0	Grado1	Grado0	Grado1	Grado0	Grado1
V636390	636390mm	1.5	3	8	16	5	10
V101090	10010090mm	2	4	8	16	5	10
V161690	16016090mm	2.5	5	10	20	5	10
V202090	20020090 mm	3.5	7	13	25	5	15

BLOCCO IN GRANITO DI PARI ALTEZZA

Modello	Dimensione （LAL）	Parallelismo tra superiore e inferiore Superfici（μm）		Planarità della superficie di lavoro (μm)		Perpendicolarità del lato Superficie(μm)
Modello	Dimensione （LAL）	Precisione 00	Precisione 0	Precisione 00	Precisione 0	Precisione 00	Precisione 0
EH161040	16010040mm	2	4	1	2	1	2
EH251525	25016025 mm	2.5	5	1	2	1	2
EH302050	30020050 mm	3	6	1	2.5	1	2.5
EH402550	40025050 mm	3.5	7	1.5	2.5	1.5	3

SCATOLA QUADRATA IN GRANITO

Modello	Dimensione （LLA）	Parallelismo(μm)		Planarità (μm)		Perpendicolarità(μm)
Modello	Dimensione （LLA）	Precisione 00	Precisione 0	Precisione 00	Precisione 0	Precisione 00	Precisione 0
SB101010	100100100 mm	1	2	2	1	2	1
SB151515	150150150mm	1.5	3	2	1	3	1.5
SB202020	200200200 mm	2	4	3	1.5	4	2
SB303030	300300300mm	3	6	3	1.5	6	3
SB404040	400400400 mm	4	8	4	2	8	4
SB505050	500500500 mm	5	10	5	2.5	10	5

PARALLELO DEL GRANITO

Modello	Dimensione （LLA）	Planarità della superficie di lavoro （μm）		Parallelismo tra due lavorazioni Superfici（μm）		Perpendicolarità tra superficie di lavoro e lato Superficie(μm)		Grado di aumento di ciascuna coppia di Guide parallele (μm)
Modello	Dimensione （LLA）	Precisione 00	Precisione 0	Precisione 00	Precisione 0	Precisione 00	Precisione 0	Precisione 00	Precisione 0
P106316	1006316 mm	1.5	3	1.5	3	5	10	1.5	3
P164025	1604025mm	1.5	3	1.5	3	5	10	1.5	3
P254025	2504025 mm	2	4	2	4	10	20	2	4
P406340	4006340mm	4	8	4	8	15	30	4	8
P631063	63010063 mm	6	12	6	12	20	40	6	12

SUPPORTO COMPARATORE IN GRANITO

Modello	Dimensione (ALB)	Braccio Lunghezza	Colonna Diametro-D	Colonna Altezza-H	Buco Allineamento-L
CS101550	10015050mm	140mm	25 mm	280 mm	80 mm
CS152050	15020050mm	140mm	25 mm	280 mm	80 mm
CS203050	20030050mm	180 mm	26 mm	280 mm	132 mm

Modello	Dimensione (millimetro)	Unità	Peso (kg)
CS151050	15010050	Impostato	4.5
CS151550	15015050		5.5
CS201550	20015050		6.5
CS302050	30020050		11
CS303050	30030050		15.5
CS403050	40030050		20
CS404050	40040050		26
CS604010	600400100		75
CS302580	30025080		20
CS403080	40030080		31

PIATTAFORMA IN GRANITO

Peso specifico	2970~3070kg/m³
Resistenza alla compressione	245~254MPa
Modulo elastico	1,27~1,47 GPa
Coefficiente di dilatazione lineare	461*10-6 /°C
Assorbimento d'acqua	<0,13%
Durezza Shore	>Hs70

Precisione
Grado 000	1*（1+d/1000）μm
Grado 00	2*（1+d/1000）μm
Grado 0	4*（1+d/1000）μm
Grado 1	8*（1+d/1000）μm

Modello	Dimensione (millimetro)	Precisione di grado speciale	Peso (kg)	Supporto opzionale
GP151050	15010050	2.5	3	Nessuno
GP151550	15015050	2.5	3.5
GP201650	20016050	2.5	6
GP302050	30020050	3.0	12
GP303050	30030050	3.0	16
GP403050	40030050	3.0	20
GP303080	30030080	3.0	22
		6.0
GP403080	40030080	3.0	32
		6.0
GP403010	400300100	3.0	38
		6.0
GP404050	40040050	4.0	26
		7.0
GP404080	40040080	4.0	40	901
		7.0		701
GP404010	400400100	4.0	52	902
		7.0		702
GP504010	500400100	4.0	70	903
		7.0		703
GP505010	500500100	4.0	85	904
		7.0		704
GP604010	600400100	4.0	82	905
		7.0		705
GP604510	600450100	4.0	92	906
		7.0		706
GP634010	630400100	4.0	92	907
		7.0		707
GP605010	600500100	4.0	90	940
		8.0		742
GP606010	600600100	4.0	100	908
		8.0		708

TAVOLI E PIATTI DA SUPERFICIE

Modello	Dimensione (millimetro)	Precisione di grado speciale	Peso (kg)	Supporto opzionale
GP706010	700600100	4.0	126	909
		8.0		709
GP805010	800500100	4.0	135	939
		8.0		740
GP806010	800600100	4.0	144	910
		8.0		710
GP906010	900600100	4.5	175	911
		9.5		711
GP808010	800800100	4.5	192	912
		9.0		712
GP808015	800800150	4.5	288	913
		9.0		713
GP106315	1000630150	4.5	300	914
		9.0		714
GP107515	1000750150	4.5	370	915
		9.0		715
GP108015	1000800150	4.5	390	916
		10		716
GP109015	1000900150	4.5	405	917
		10		717
GP101015	10001000150	5.0	470	918
		10		718
GP128015	1200800150	5.0	455	919
		10		719
GP129015	1200900150	5.0	500	920
		10.5		720
GP121015	12001000150	6.0	560	921
		11		721
GP158015	1500800150	6.0	540	922
		11		722
GP151015	15001000150	6.0	700	923
		11		723
GP151215	15001200150	7.0	850	924
		12		724
GP151020	15001000200	6.0	930	925
		11		725
GP151220	15001200200	7.0	1100	926
		12		726
GP201020	20001000200	7.0	1250	927
		14		727
GP151520	15001500200	7.0	1400	928
		14		728
GP181520	18001500200	8.0	1620	929
		15		729
GP201025	20001000250	8.0	1560	930
		16		730
GP201520	20001500200	7.0	1850	930
		14		731
