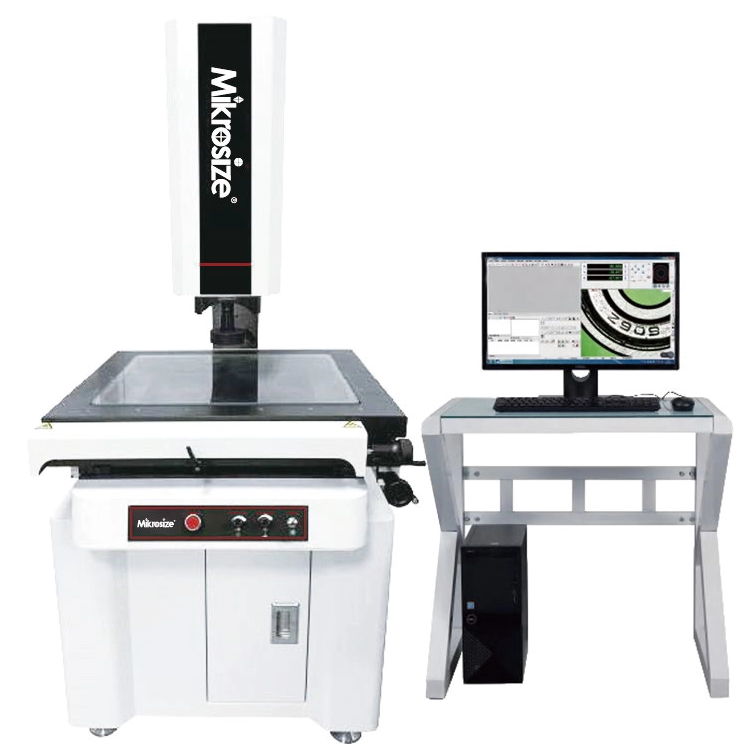

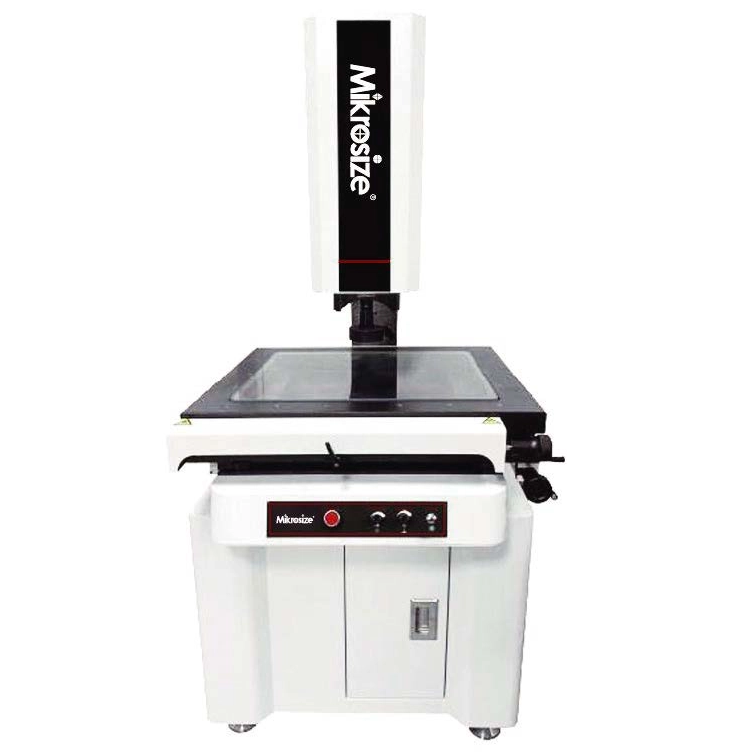

Sistema di misurazione video manuale VMA-6050

Funzione del prodotto ：

● Adozione di banchi di lavoro e colonne di grado Qinghuanggangyan '00 ' ad alta precisione, che sono caratterizzati da alta precisione, resistenza alla corrosione, alta resistenza e nessuna deformazione dello stress, garantendo un'elevata stabilità della macchina;

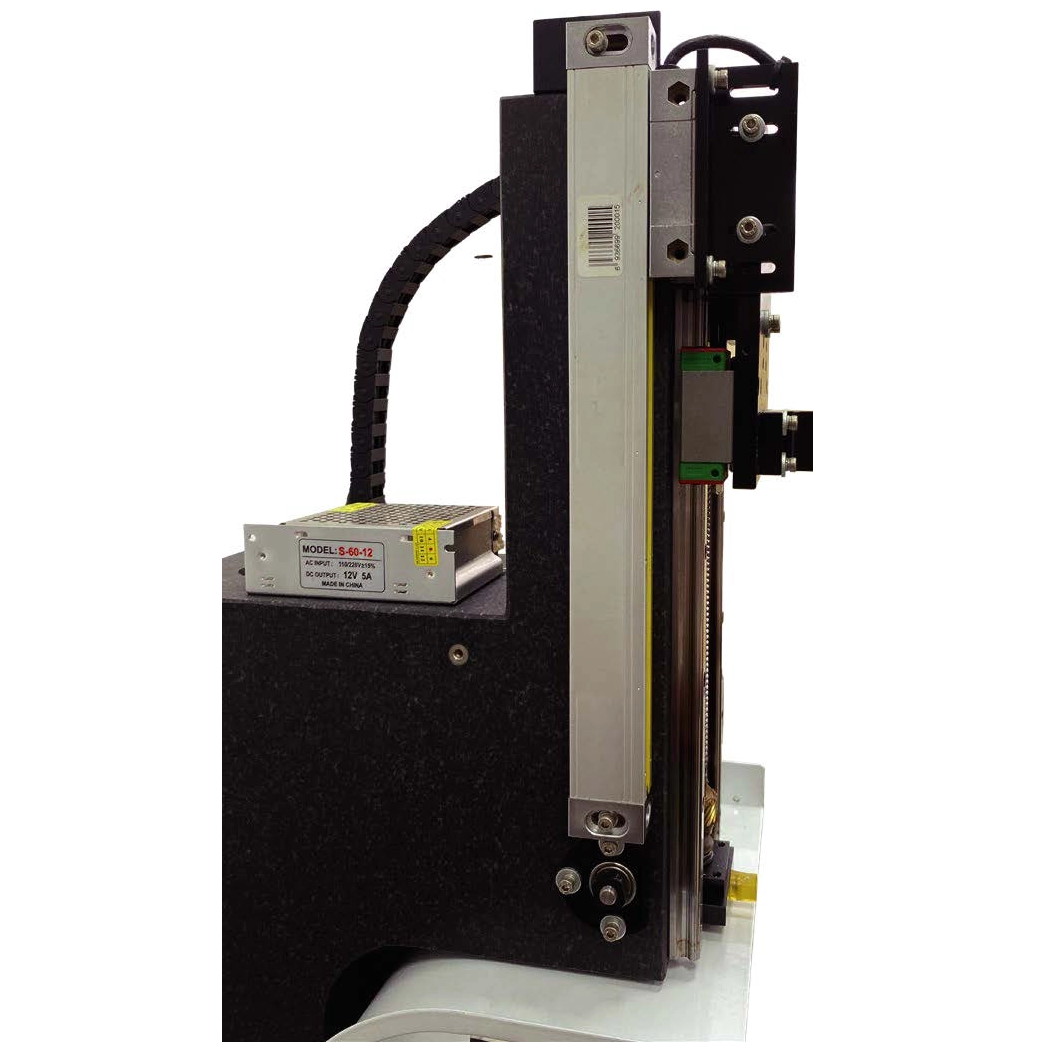

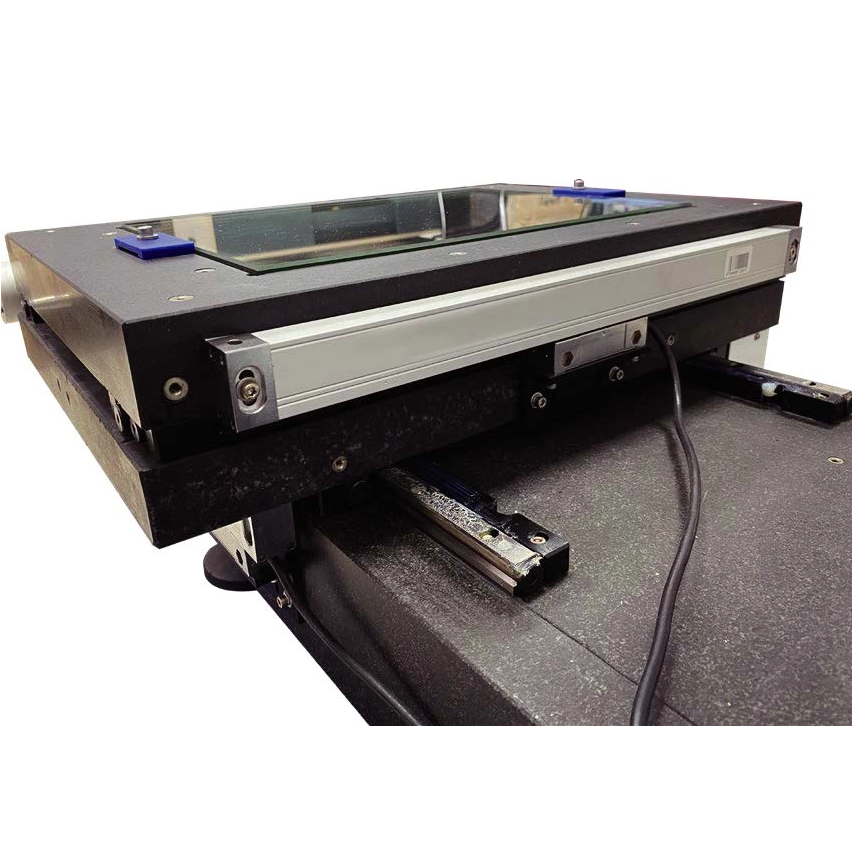

● L'asse X e Y è dotato di aste e cuscinetti senza denti ad alta precisione importati dalla Germania, l'asse Z è guidato da una vite a forma di T con un dispositivo di bloccaggio in rapido movimento in rapida evoluzione garantisce un movimento regolare e veloce senza spazi vuoti, salti o errori di rimbalzo;
● Il sistema di misurazione video adotta componenti ottici di alta qualità importati, che sono rivestiti con più livelli di rivestimento ottico per garantire un'attenuazione ottica minima e una chiara qualità dell'immagine senza distorsione;
● Luci di superficie abbinate a indicatori laser, la tecnologia brevettata dell'azienda rende la misurazione più conveniente e semplice;

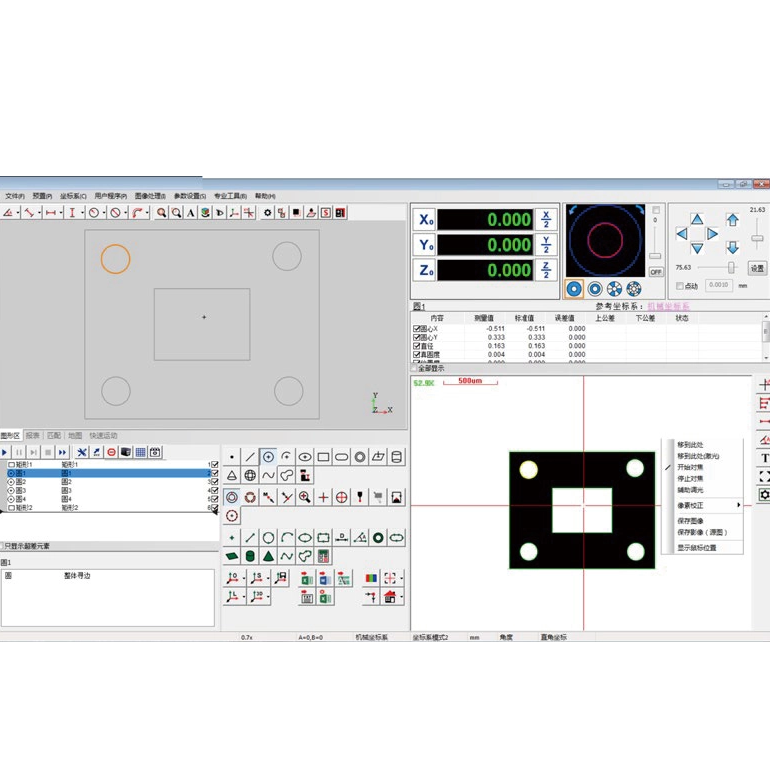

● Software di misurazione VMS sviluppato in modo indipendente con rilevamento automatico del bordo, potenti funzioni di calcolo e misurazione, rapporti di output diversificati per soddisfare le diverse esigenze dei clienti e può essere aggiornato e mantenuto gratuitamente;
● Sonda semplice opzionale, lente coassiale, modulo di micro portata metallografico.

Applicazione del prodotto ：

● Materiali magnetici: la misurazione di materiali magnetici con grandi quantità e piccole forme di superficie è complessa. La funzione di registrazione automatica delle immagini di queste VM non richiede il posizionamento di pezzi e apparecchi. Con un solo clic, più lavoratori possono essere misurati contemporaneamente e i risultati possono essere emessi rapidamente;
● Elaborazione meccanica: il software di misurazione VMS ha un bordo automatico e altre funzioni di estrazione di confine, combinate con la luce della ruota del tipo di lente e le ruote a scansione della luce orizzontale, rendendo più chiaro il pezzo e il contorno, risolvendo il problema dell'estrazione di contorno per i prodotti cilindrici e rendendo la misurazione più accetta;
● Display LCD: ampiamente utilizzato nell'assemblaggio, nell'ispezione e nei relativi test dei materiali e produzione di prodotti elettronici come TV LCD, computer e telefoni cellulari; La tecnologia di misurazione stabile ad alta precisione e competenze professionale coinvolge vari aspetti della produzione LCD, del controllo statistico di produzione (SPC) adatti alle caratteristiche di produzione delle imprese per migliorare e controllare la qualità;
● taglio del vetro (produzione di schermi di visualizzazione del telefono cellulare): è possibile impostare attività di misurazione automatica in base ai requisiti di dimensioni del pezzo per la misurazione batch; Lo strumento automatizzato ha subito 168 ore di test di fatica e ha un'elevata affidabilità, fornendo ai clienti apparecchiature di misurazione non-stop per garantire l'accumulo di misurazione;
● Modulo di retroilluminazione: adozione di una struttura del ponte automatico, progettata per superfici di misurazione di grandi dimensioni come moduli di retroilluminazione, alta precisione e ampia gamma perfettamente coesistenti;
● Materiali di progettazione, produzione e isolamento PCB: per la progettazione e la produzione di PCB, viene utilizzata una sorgente di luce superficiale a cinque anelli a otto zone, con luminosità regolabile a livello 256 e prestazioni migliorate come luce coassiale e illuminazione automatica, per risolvere il collo di bottiglia di misurazione delle macchine virtuali tradizionali e garantire la qualità della progettazione della scheda stampata e della manutenzione;

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Specifiche tecniche ：

Nome prodotto	Sistema di misurazione video manuale
Modello 2.5D	VMA-6050
Modello 3D	VMA-6050p
Distanza di viaggio dell'asse XYZ (mm)	600x500x200
Accuratezza dell'Asse Y (UM)	2,5+L/100

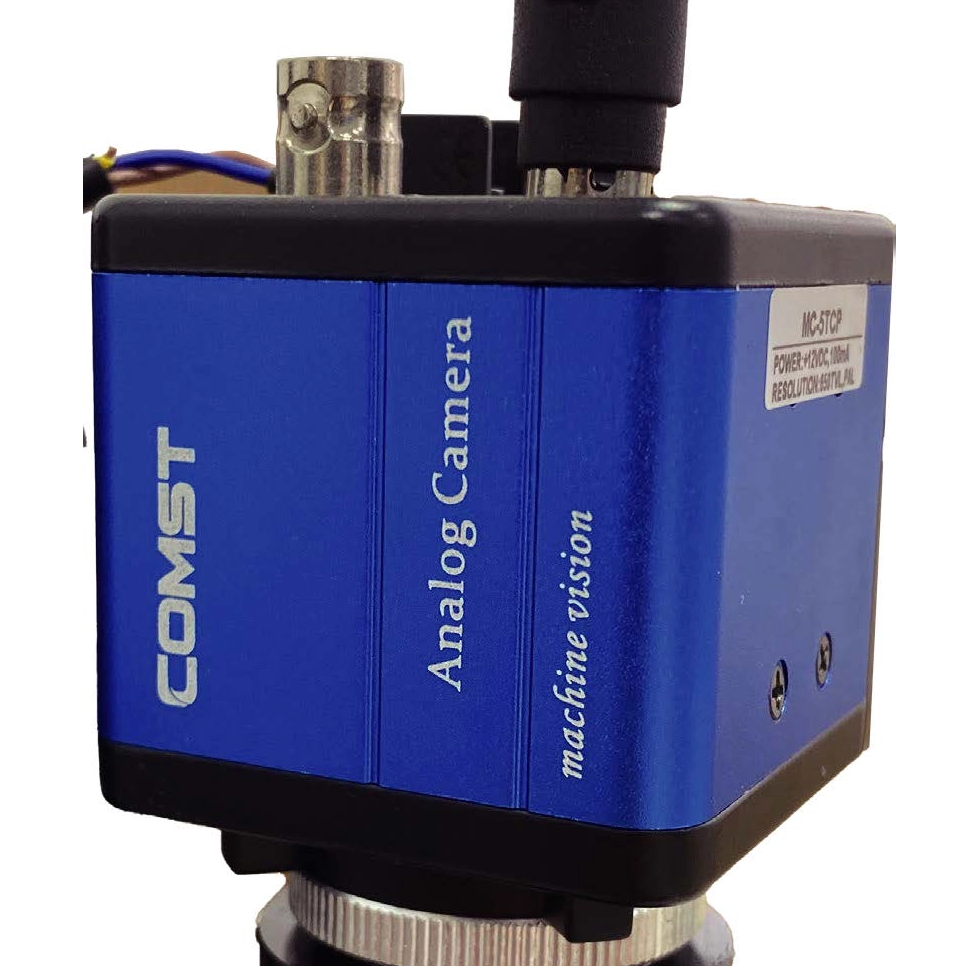

Sensore di immagine	Camera CCD 1/3'''''COLORULE
Lente obiettivo	Obiettivo zoom di posizione manuale
Ingrandimento totale video	Lens zoom ottico: 0,7 ~ 4,5x, obiettivo: 20 ~ 148x
Risoluzione (μm)	0.5
Distanza di lavoro standard (mm)	92
Vista oggetto (mm)	8.1 ～ 1.3
Sistema di movimento	X, asse y: canna polacca, asse z: biella a vite T.
Processore di dati	RS-100
Illuminazione	Surface: luce fredda a LED a 8 divisione Contorno: illuminazione a freddo a LED a 256 gradi regolabili
Software di misurazione	VMA-6050	Mikromea-M 2.5D
	VMA-6050p	Mikromea-MP 3D
Ambiente di lavoro	Temperatura: 20 ℃ ± 2 ℃, variazione di temperatura <2 ℃/h, umidità: 30 ~ 80%
	Vibrazione <0,002G, 15Hz
Fonte di energia	AC 100 ~ 220V, 50/60Hz, 10A
Caricamento del peso della fase di lavoro (kg)	25
Dimensioni della macchina (mm)	1100x1450x1580
Dimensioni del pacchetto (mm)	1350x1680x1800
Peso netto (kg)	670
Peso lordo (kg)	770

Consegna standard ：

Sistema PC Mainframe/Dell	Zoom Lens 0.7x-4,5x	Sorgente luminosa a LED
RS-100 Processore di dati	Fotocamera CCD 1/3 '	Mikrosize Software di misurazione
Scala lineare	Blocco di calibrazione/scheda di acquisizione	Copertura manuale di istruzioni/antidust
Asse z Agli alta precisione lineare Guide Rail	Blocco di lunghezza da 100 mm (3D)	Sonda Renishaw (3D)

su un:

sotto un:

Prodotti correlati

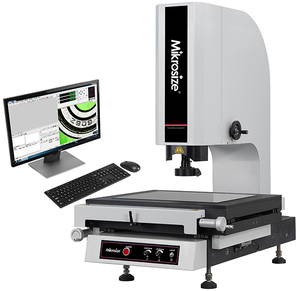

Sistema di misurazione video manuale VMA-5040
