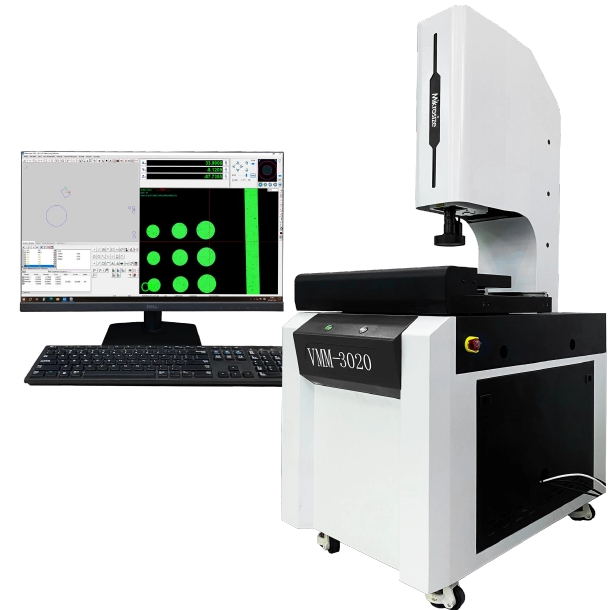

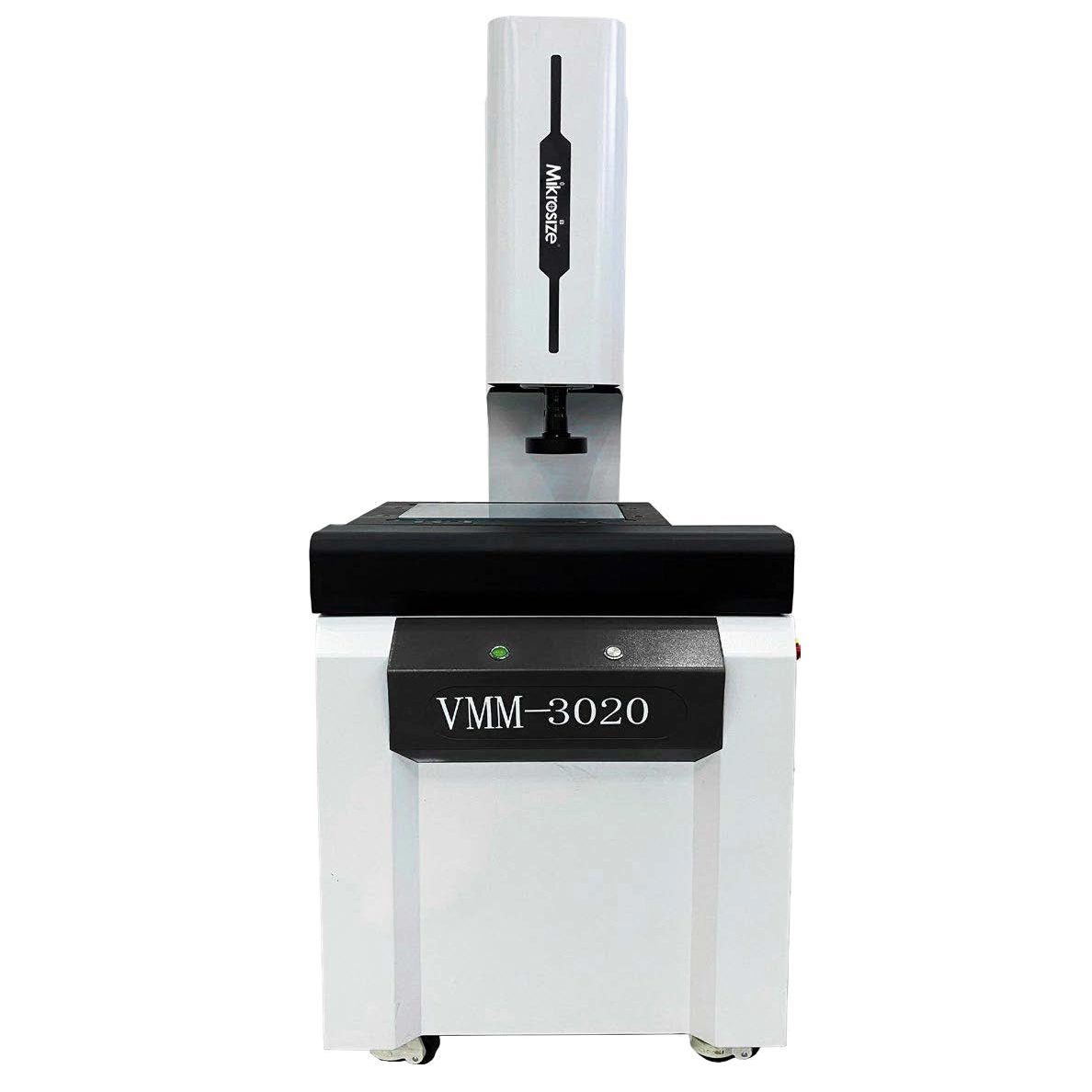

Sistema di misurazione video CNC VMM-3020 (alta precisione: 2.5um)

Funzione del prodotto ：

lControllo completamente automatico tramite un mouse e un joystick, semplice e facile da usare, altamente efficiente, una buona stabilità.

lPuò generare attività per una misurazione batch completamente automatica e supporta operazioni interattive sia automatiche che manuali.

lLa calibrazione delle lenti automatiche elimina le fasi di calibrazione completa ingombranti.

lLa sorgente luminosa può essere controllata automaticamente e l'illuminazione automatica è supportata.

lControllo automatico per ciascuna sezione di luce di contorno 5 anelli e 8 sezioni come per la luce di superficie.

lFocus rapido e automatico e con funzione di misurazione dell'altezza concentrandosi.

lI disegni DXF possono essere importati e possono importare ed esportare con CAD, consentendo l'elaborazione grafica.

Applicazione del prodotto:

lNel campo della produzione elettronica, può misurare le dimensioni dei componenti elettronici con alta precisione e rilevare la qualità delle schede PCB, garantendo l'affidabilità dei prodotti elettronici.

lNel campo della lavorazione, può rilevare accuratamente le dimensioni delle parti complesse e le condizioni degli utensili da taglio, contribuendo al miglioramento dell'accuratezza della lavorazione e dell'efficacia.

lNella produzione di stampi, ispeziona in modo completo le cavità dello stampo e fornisce una base per la loro riparazione e miglioramento, garantendo la qualità dei prodotti di modanatura e prolungando la durata delle stampi.

lNella produzione automobilistica, misura con precisione le parti automobilistiche e l'aspetto del corpo del veicolo, garantendo le prestazioni e la qualità dell'aspetto delle automobili.

lNei settori della ricerca e dell'insegnamento scientifico, soddisfa i requisiti di misurazione precisa nella ricerca scientifica e può anche essere utilizzato per le dimostrazioni di insegnamento e la formazione.

Stato di disponibilità:

Quantità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione del prodotto

Specifiche tecniche ：

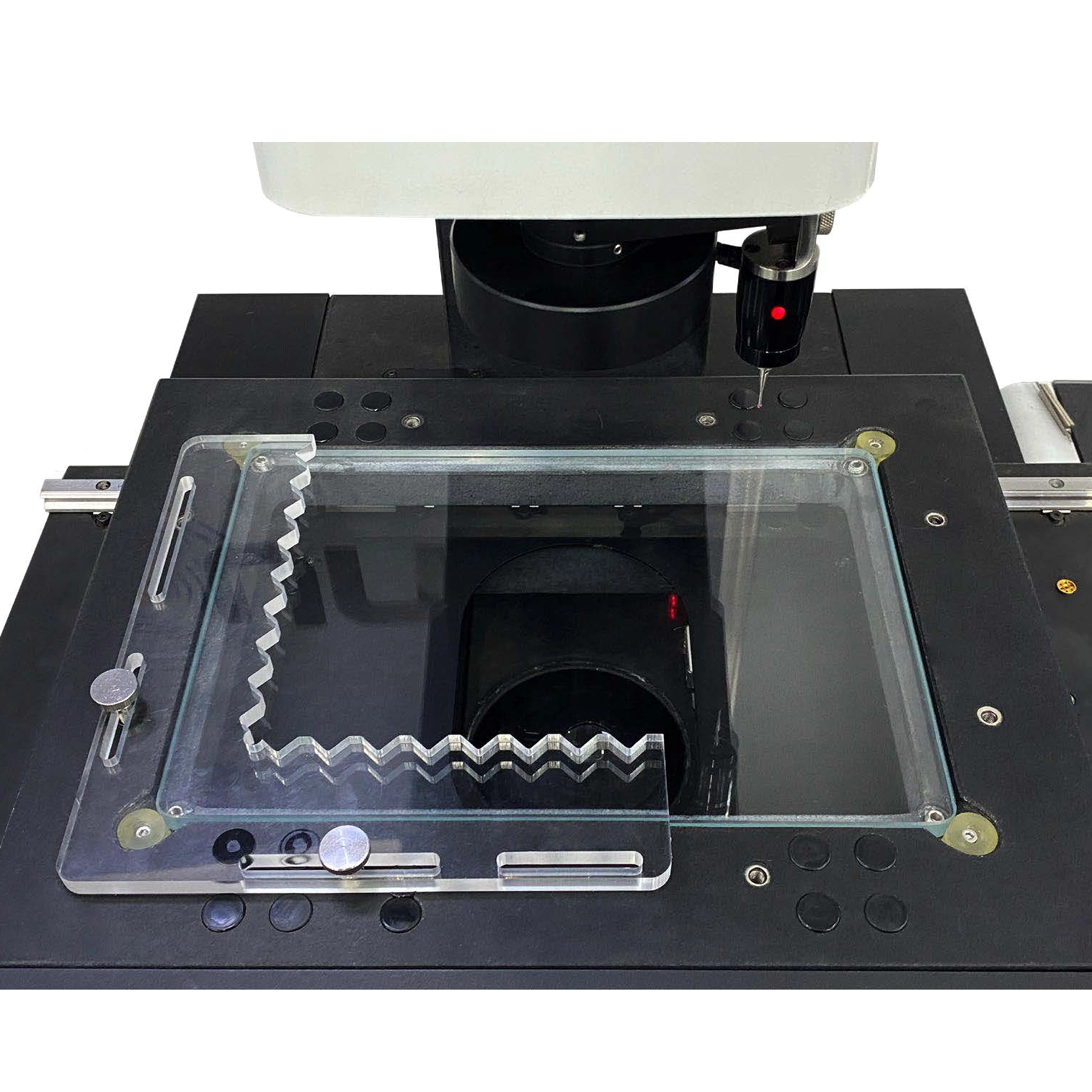

Fase di lavoro	Viaggio X, asse y	300x200
	Viaggio dell'asse Z.	200 mm (per focus e misurazione ausiliaria)
	Tipo di azionamento	Azionamento a vite per piombo per x, y, z - asse
Sistema di misurazione digitale		Risoluzione della scala lineare: X, Y, Z - Asse 0,5um
		Precisione: ≤ (2,5+L/200) μm
Sistema video		Telecamera a colori CCD ad alta risoluzione

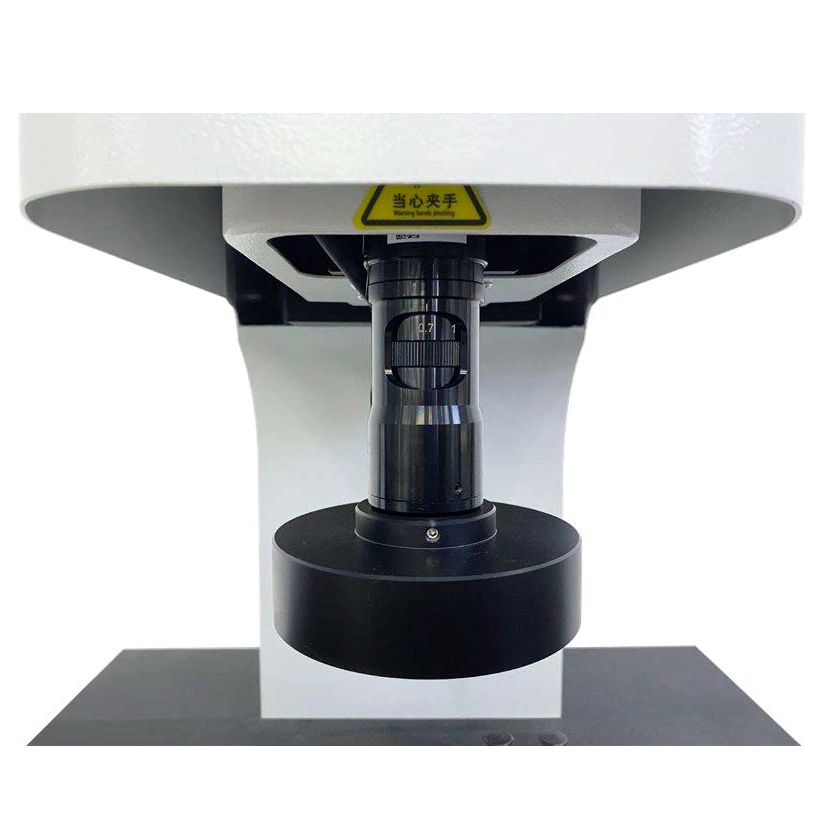

		0,7 ~ 4,5x obiettivo zoom motorizzato elettrico; L'ingrandimento del video totale è di 20 ~ 180x (personalizzabile).
Illuminazione	Superficie	Sorgente di luce fredda circolare a LED con perle di lampada realizzate negli anelli USA 5 e 8 zone, con ogni sezione controllabile indipendentemente.

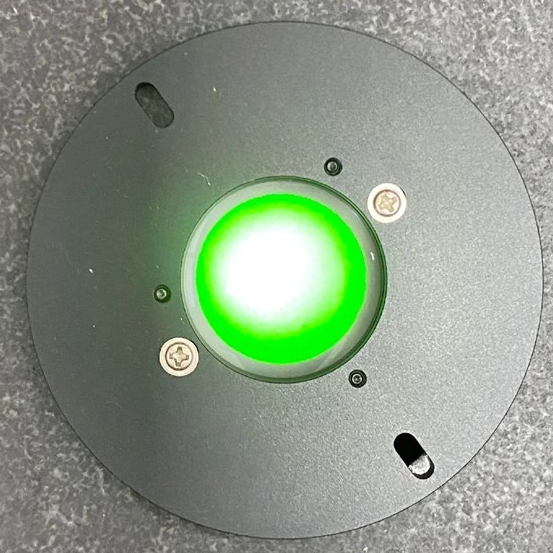

	Contorno	La fonte di luce fredda circolare a LED con perle di lampada realizzate in USA la luminosità può essere regolata a 256 livelli.
Controllo del movimento		Sistema di controllo del movimento servo CNC

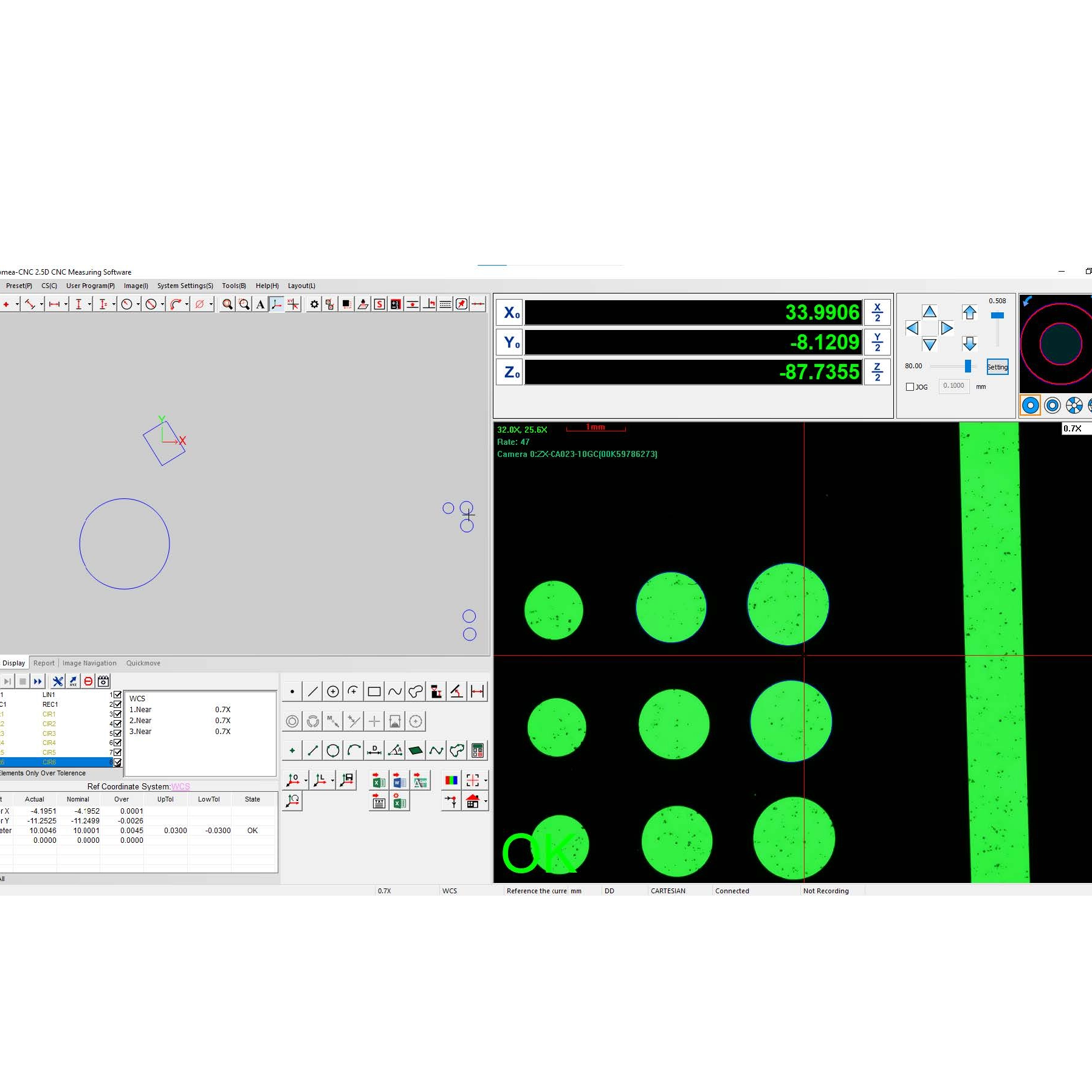

Software		Software di misurazione CNC MIKRomea-CNC 2.5D
Ambiente di lavoro		Temperatura: 20 ℃ ± 2 ℃; Umidità: 30%-80%.
		Vibrazione <0,002 g, sotto 15Hz.
Alimentazione elettrica		AC 100 ~ 220V 50/60Hz 10A
Dimensione della macchina (L × w × h) mm		660x560x960
Peso netto della macchina		240
