Modello | Parametro |
Sistema ottico | Sistema ottico corretto acromatico a distanza infinita |
Ingrandimento ottico | 50×-500×(opzionale:500/1000×) |
Fattore di ingrandimento digitale | 150X-1500X (monitor da 21,5 pollici) combinato con un obiettivo 100X, l'ingrandimento può raggiungere 3000X |
Telecamera industriale | Chip industriale Sony a colori da 5 milioni di pixel, 1/1,8 pollici (6,3 milioni e 20 milioni di pixel opzionali) |
Lente di osservazione | Immagine invertita, oculare a tre vie con cerniera a distanza infinita, regolazione della distanza interpupillare: 50 mm - 76 mm, binocolo con rapporto di trasmissione della luce a due stadi: 3 giorni = 100:0 |
|
Oculare | Oculare ad alto ingrandimento e ampio campo SWH10X-H/23mm, con angolo di visione regolabile |
Lente obiettivo | Obiettivo metallografico acromatico semicomplesso campo chiaro-scuro a lunga distanza di lavoro infinita 5X NA 0,15 WD 14,8 |
| Obiettivo metallografico acromatico semicomplesso campo chiaro-scuro a lunga distanza di lavoro infinito 10X NA 0,30 WD 8,5 |
| Obiettivo metallografico acromatico semicomplesso a lunga distanza di lavoro infinita per campo chiaro e campo scuro 20X NA 0,40 WD 11,9 |
| Obiettivo metallografico semicomplesso acromatico per campo chiaro e campo scuro a lunga distanza di lavoro infinita 50X NA 0,75 WD 3,0 |
Obiettivo metallografico semicomplesso acromatico per campo chiaro e campo scuro a lunga distanza di lavoro infinito 100X NA 0,90 WD 1,0 (opzionale) |

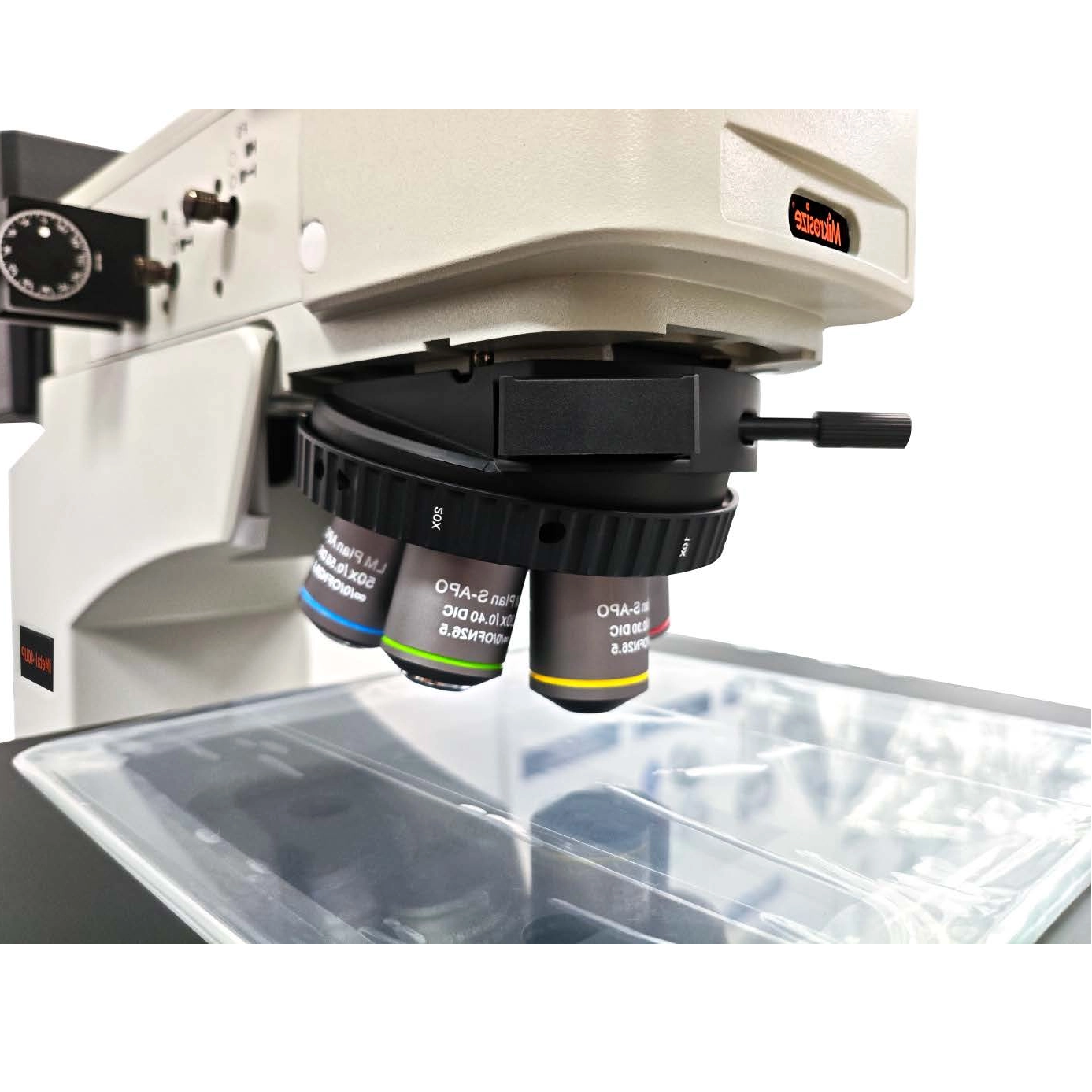

Nasovico | Torretta portaobiettivi manuale a cinque fori / Convertitore elettrico in campo chiaro e campo scuro a 5 fori (con slot DIC), con pulsanti fisici e doppio controllo via software |
Rack | Cornice riflettente trasmissiva, meccanismo di messa a fuoco coassiale grossolana-fine in posizione bassa. Corsa di regolazione grossolana 35 mm, precisione di regolazione fine 0,001 mm. Dotato di dispositivo di regolazione della tensione per evitare scivolamenti e dispositivo di finecorsa superiore casuale. È dotato di un sistema ad ampia tensione da 100-240 V e adotta l'attenuazione digitale. Ha anche funzioni per l'impostazione e il ripristino dell'intensità luminosa. |
Banco da lavoro
| Piano di lavoro da 4 pollici, area della piattaforma 310 * 240 mm, campo di movimento: piattaforma meccanica 100 mm X 100 mm, le direzioni X e Y sono regolabili coassialmente |
Collimatore
| Specchio collimatore acromatico di tipo oscillante (NA 0,9) |
Dispositivo di illuminazione riflettente | Dispositivo di illuminazione riflettente per ambienti e campi in ombra, con diaframma ad apertura variabile, diaframma di campo, posizione centrale regolabile, con fessura per filtro, con fessura per polarizzatore/linearizzatore |
Camera della lampada | Camera di illuminazione LED orientabile da 5W, adatta sia in trasmissione che in riflessione, con centro preimpostato |
Interfaccia video | Accessorio per fotografia e video: 0,65X, interfaccia di tipo C |
Componente di polarizzazione | Piastra polarizzante, piastra polarizzante rotante a 360° |
