Macchina da taglio automatica metallografica abrasiva iCut-110A/120A/130A

Caratteristica del prodotto
● Controllato automaticamente dal PLC Siemens per azionare il motore passo-passo, ottenere un controllo automatico preciso sugli assi X, Y e Z.
●La velocità di taglio può essere regolata in base alla durezza del materiale per ottenere l'effetto di taglio più rapido, fornendo affidabilità e capacità di controllo molto elevate.

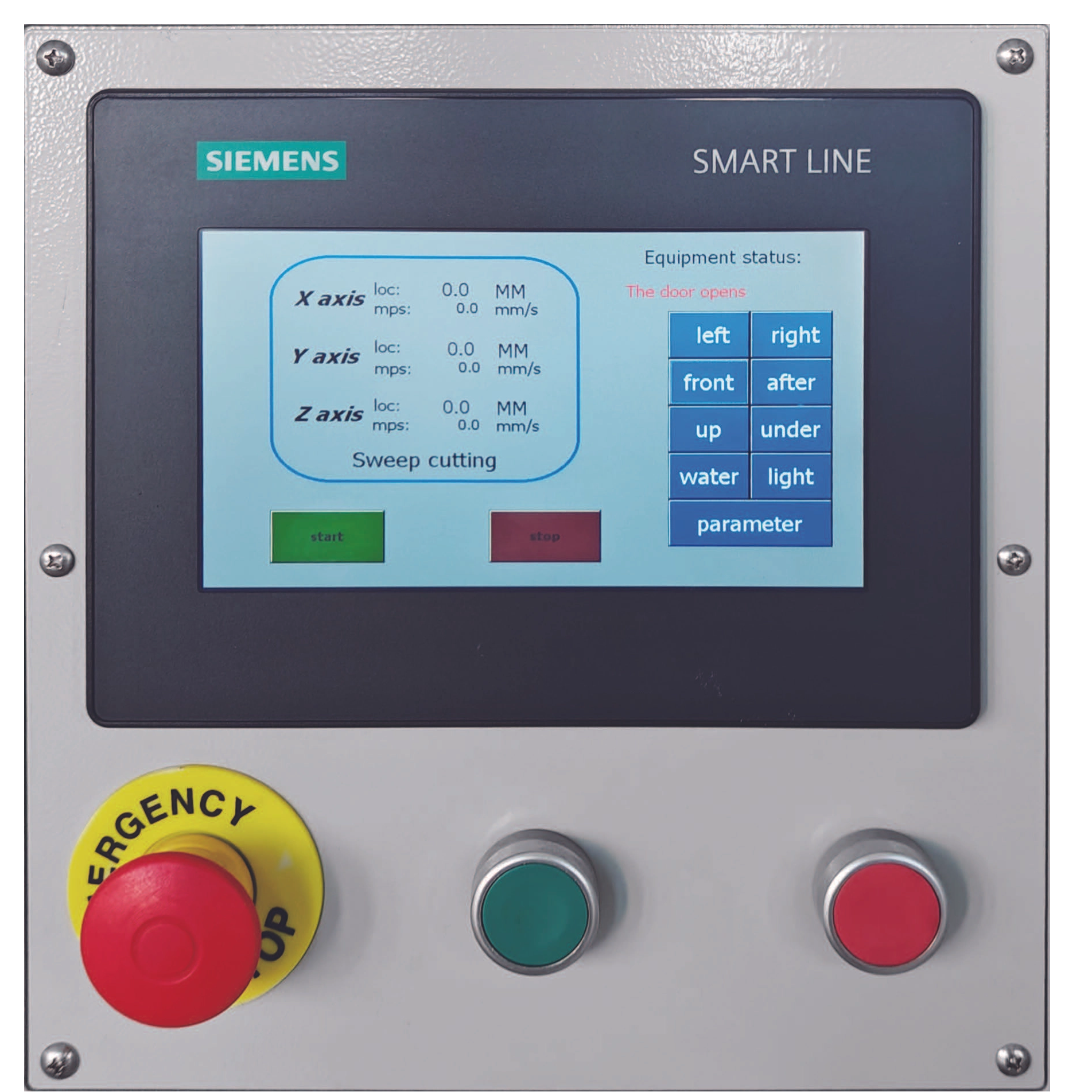

●Il touch screen visualizza vari dati di taglio, che sono più precisi e facili da leggere. Consente un posizionamento preciso, facilitando il posizionamento del pezzo
●3 funzioni di taglio: taglio a pezzi, taglio a spinta piatta e taglio a spazzata.
●Design di separazione elettromeccanica per una facile pulizia della camera di taglio e la sicurezza del motore del mandrino, mentre il motore nella camera di taglio è protetto da un isolamento impermeabile.
●La finestra di osservazione è installata sulla porta di protezione di sicurezza della camera di taglio, consentendo agli utenti di osservare facilmente l'intero processo di taglio del campione.
●La camera di taglio è dotata di illuminazione a LED, che fornisce un'illuminazione efficace dell'intera area di taglio, aumentando la luminosità e la chiarezza all'interno dell'area di lavoro.
● Funzionamento conveniente e silenzioso, aspetto attraente e sicurezza nell'uso.

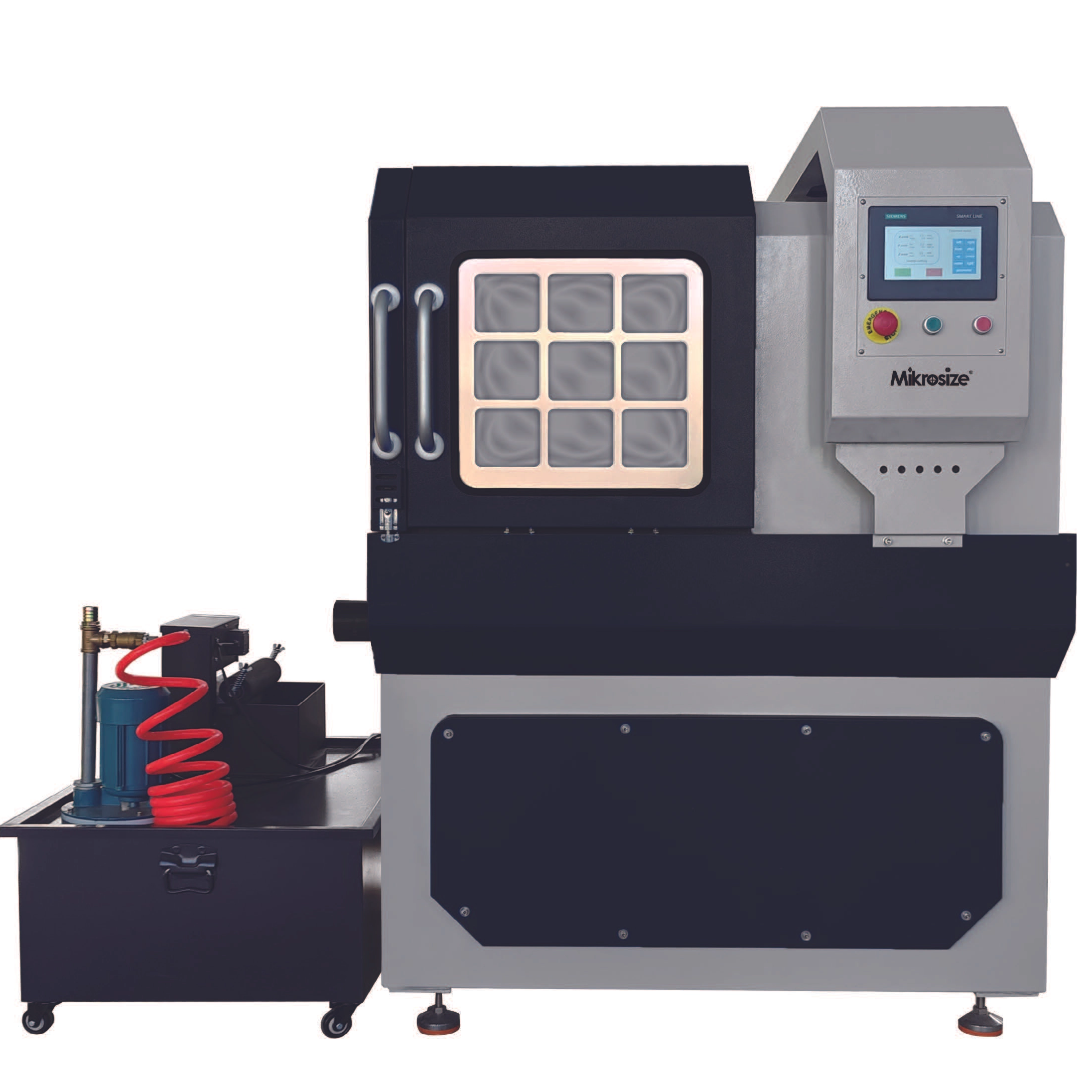

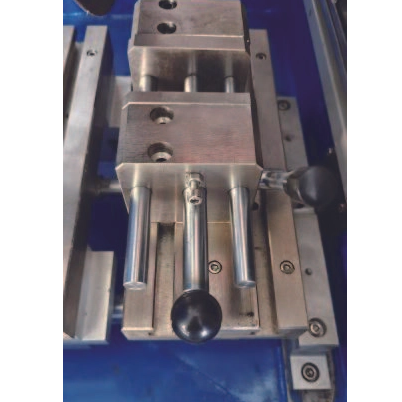

● La macchina verticale è composta da una parte superiore (copertura di sicurezza), una parte centrale (telaio), una porta scorrevole destra, una porta laterale, un telaio inferiore (scatola elettrica), infissi, una pistola per l'acqua di lavaggio e un serbatoio dell'acqua di raffreddamento indipendente .
● Manutenzione più semplice delle parti della macchina e movimentazione di pezzi di grandi dimensioni. La porta scorrevole e la porta a cerniera offrono più spazio e accesso illimitato, facilitando il caricamento di pezzi di grandi dimensioni nella posizione corretta. I pezzi possono anche essere caricati nella camera di taglio dai lati superiore, anteriore e sinistro.
●Struttura completamente chiusa con copertura protettiva trasparente per l'osservazione durante il taglio.

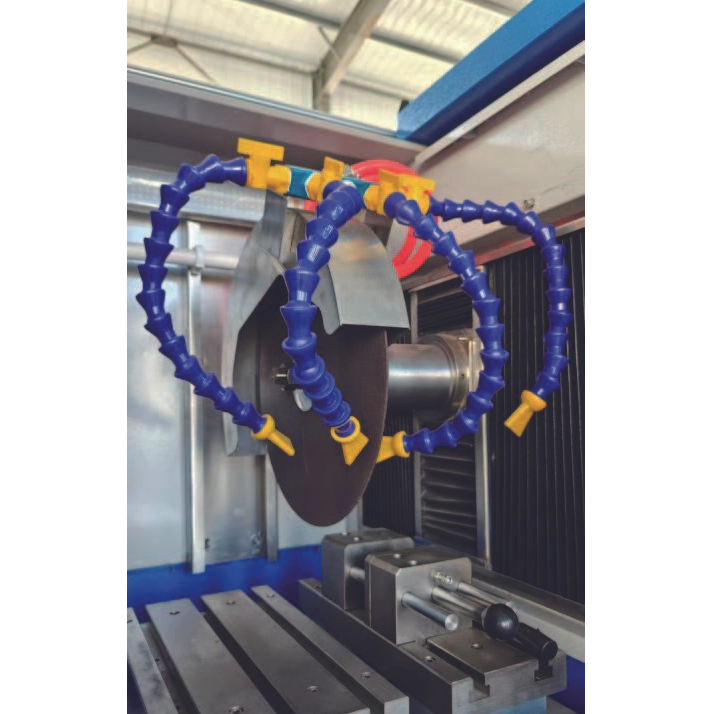

● Sistema di raffreddamento dell'acqua per lo stoccaggio del liquido refrigerante;

Applicazione del prodotto
●Progettato per pezzi di grandi dimensioni e capacità di taglio elevata.
●È uno dei dispositivi essenziali per la preparazione dei campioni nei laboratori.
Stato di disponibilità:
Quantità:

Descrizione del prodotto

Ttecnico Specifica

Nome del prodotto

Abrasivo  Macchina da taglio metallografica

Modello

iCut-110A

iCut-120A

iCut-130A

Metodo di taglio

Taglio tritato, taglio piatto, taglio spazzato

Velocità di taglio

0,01-1 mm/s(passo di regolazione 0,01)

Modalità di ripristino

Automatico

Sistema di controllo

Schermo LCD touch screen da 7' PLC Siemens

Velocità di rotazione

2800 giri/min

Corsa massima

Asse Z 130 mm; Asse Y 200 mm; Asse X 100 mm

Dimensioni del tavolo di lavoro

128*320 mm, 180*320 mm

Diametro massimo di taglio

φ110 mm

φ120mm

φ130mm

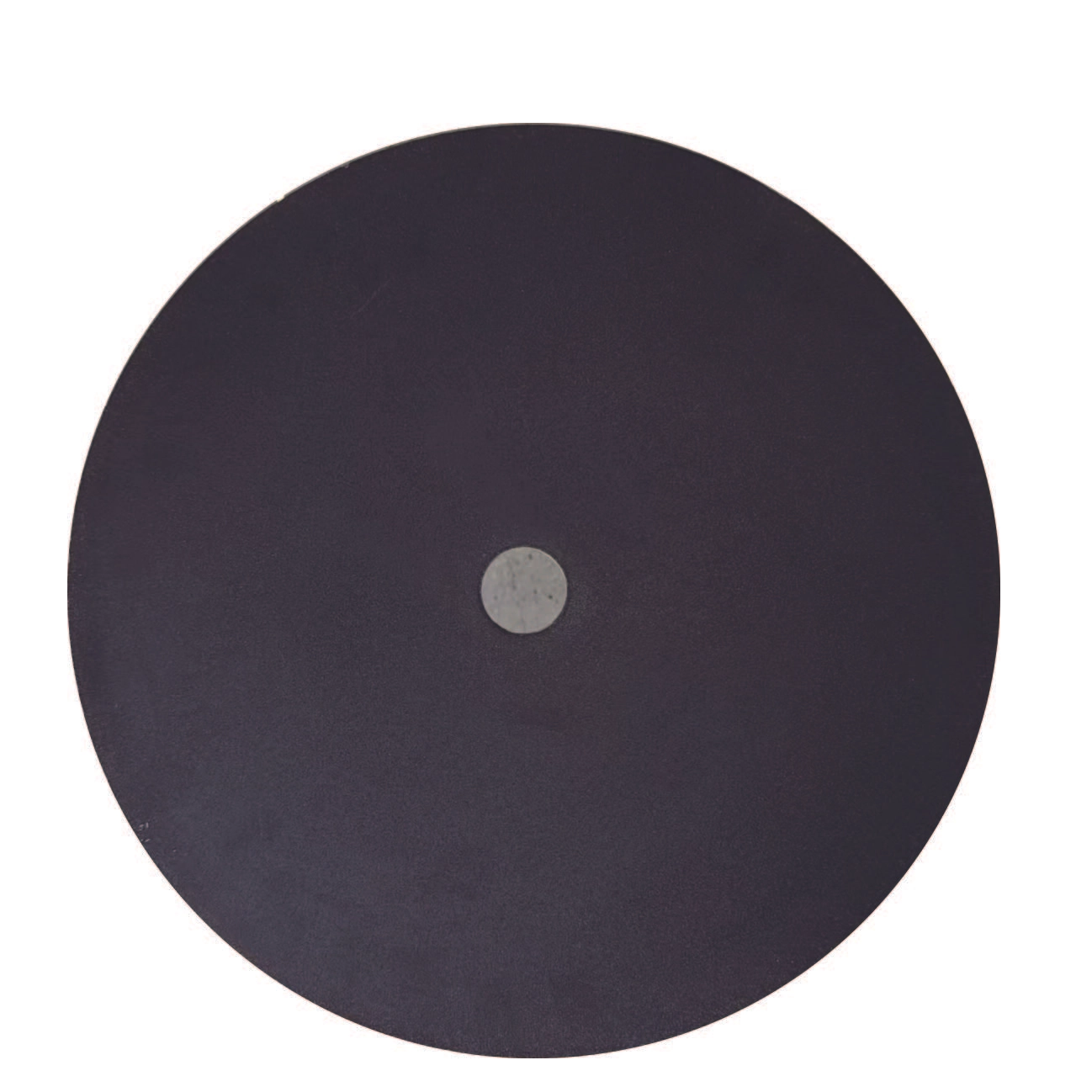

Disco da taglio

350*2,5*32 mm

Motore

4KW

Voltaggio

AC380V±10%, 50-60Hz

Dimensione della macchina

1350*1100*1750mm(L×L×A)

Dimensioni dell'imballaggio

1450*1200*1850mm

Peso netto

707,5 kg

Peso lordo

727,5 kg

Lista imballaggio

 Nome

Modello

Unità

Quantità






Mainframe della macchina

iCut-110A/iCut-120A/iCut-130A

impostato

1

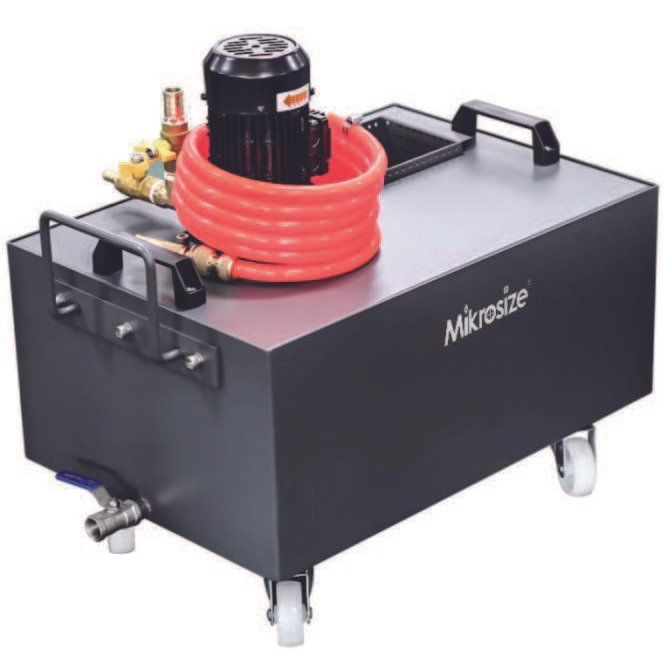

Serbatoio dell'acqua

iCut-110A/iCut-120A/iCut-130A

impostato

1





Disco da taglio

350×2,5×32 mm

pc

2





Tubo di uscita

iCut-110A/iCut-120A/iCut-130A

pc

1





Tubo di ingresso

iCut-110A/iCut-120A/iCut-130A

pc

1





Anello con fibbia

iCut-110A/iCut-120A/iCut-130A

pc

2






Chiave

iCut-110A/iCut-120A/iCut-130A

pc

3






Manuale di istruzioni

iCut-110A/iCut-120A/iCut-130A

copia

1

Certificato di prodotto

iCut-110A/iCut-120A/iCut-130A

copia

1

Lista imballaggio

iCut-110A/iCut-120A/iCut-130A

copia

1
