Nel mondo della produzione di precisione e del controllo qualità, il paesaggio microscopico di una superficie può determinare il successo o il fallimento di un componente. Un rugosimetro superficiale (noto anche come rugosimetro, profilometro di superficie o tester di levigatezza) è lo strumento di precisione indispensabile utilizzato per quantificare e valutare questa qualità superficiale critica. Questi dispositivi sono fondamentali in un vasto spettro di settori, dall’ingegneria automobilistica e aerospaziale alla produzione di materiali non metallici e all’elettronica avanzata. Per i professionisti che cercano soluzioni metrologiche affidabili e precise, comprendere le capacità e le applicazioni di questi strumenti è fondamentale. In qualità di fornitore leader nel campo della misurazione di precisione, Mikrosize, attraverso la sua società madre Measurement Testing Instrument, fornisce durometri all'avanguardia e approfondimenti su tecnologie complementari come l'analisi della rugosità superficiale, garantendo una garanzia di qualità completa per i nostri clienti.
Comprendere i principi fondamentali di misurazione
I rugosimetri superficiali operano su due principi fondamentali: contatto e senza contatto. Ciascun metodo presenta vantaggi distinti ed è selezionato in base al materiale da testare e alla precisione richiesta.
1. Metodo dello stilo a contatto: il gold standard di precisione
Il metodo di contatto, spesso definito metodo dello stilo, è la tecnica più tradizionale e ampiamente utilizzata. Si tratta di tracciare fisicamente uno stilo ultrafine con punta di diamante sulla superficie di prova. Questo stilo, con un raggio di curvatura della punta eccezionalmente acuto, tipicamente di 2 micrometri, segue i picchi e gli avvallamenti del profilo della superficie. I movimenti verticali dello stilo vengono convertiti in un segnale elettrico tramite un trasduttore sensibile. Questo segnale viene quindi amplificato, elaborato e analizzato da un sofisticato software per calcolare una serie di parametri di rugosità standardizzati. Il parametro più comune è il valore Ra (Arithmetic Average Roughness), che fornisce un unico numero che rappresenta la deviazione media della superficie dalla sua linea media. Anche altri parametri come Rz (altezza massima del profilo), Rq (rugosità quadratica media) e Rmax vengono calcolati di routine per fornire un quadro più completo della struttura della superficie.
2. Metodi senza contatto: tecnologia avanzata per superfici delicate
Per le superfici troppo morbide, fragili o facilmente graffiabili per essere toccate da uno stilo, i metodi senza contatto offrono una soluzione ideale. Queste tecniche avanzate preservano l'integrità del campione fornendo allo stesso tempo dati ad alta risoluzione.
Profilometria ottica (sezionamento della luce): questo metodo proietta una sottile fascia di luce con un angolo specifico sulla superficie. La distorsione di questa banda luminosa, vista al microscopio, viene analizzata per creare una mappa 3D dettagliata della topografia superficiale.
Microscopia confocale a scansione laser: un raggio laser viene focalizzato sulla superficie e un foro stenopeico confocale rileva la luce riflessa. Scansionando il punto laser attraverso l'area e misurando l'altezza alla quale il segnale è più forte, il sistema costruisce un modello di superficie 3D altamente accurato.
Tipico ecosistema hardware e software: un sistema completo di misurazione della rugosità, sia a contatto che senza contatto, integra diversi componenti chiave. Questi includono l'unità sensore principale (stilo o testa ottica), un driver di precisione o unità di spostamento che sposta il sensore, un banco di lavoro stabile per eliminare le vibrazioni e un software potente. Il software è fondamentale per il filtraggio dei dati al fine di rimuovere segnali indesiderati (come l'ondulazione), archiviare vaste librerie di misurazioni, generare report completi ed eseguire il controllo statistico del processo (SPC).
Diversi scenari applicativi nei settori globali
La capacità di misurare con precisione la struttura superficiale rende i rugosimetri preziosi praticamente in ogni settore produttivo. I loro dati sono direttamente correlati alle prestazioni, alla longevità e alla sicurezza del prodotto.
Lavorazioni meccaniche e produzione automobilistica: questa è un'area di applicazione primaria. I componenti critici come le pareti dei cilindri del motore, gli alberi a gomiti, gli ingranaggi della trasmissione e i cuscinetti di precisione devono avere finiture superficiali specifiche per garantire una corretta lubrificazione, ridurre al minimo l'attrito e l'usura e prevenire guasti prematuri. Un tester di rugosità viene utilizzato sulla linea di produzione e nel laboratorio di qualità per verificare che ogni parte soddisfi le rigorose specifiche tecniche.
Test sui materiali non metallici: l'uso di materiali avanzati ha ampliato la necessità di analisi delle superfici. I tester di rugosità vengono utilizzati per valutare la ceramica per la loro fragilità e resistenza all'usura, la plastica e i polimeri per i loro coefficienti di attrito e l'aspetto, e i materiali compositi per garantire il corretto legame tra gli strati.
Industria elettronica e dei semiconduttori: in questo campo ultra preciso, la rugosità superficiale può influire sulle prestazioni di microchip, wafer semiconduttori e dischi di memorizzazione magnetici. Le superfici lisce sono fondamentali per depositare film sottili e garantire che le proprietà elettriche siano coerenti. Vengono inoltre utilizzati per testare la qualità della superficie di connettori e giunti per garantire collegamenti elettrici stabili.
Settore medico, odontoiatrico e di consumo: le applicazioni si estendono alla vita quotidiana e all'assistenza sanitaria. Dal garantire la finitura liscia e sicura delle stoviglie da cucina e dei bisturi chirurgici alla misurazione della struttura superficiale degli impianti dentali e degli arti protesici per una biocompatibilità e un comfort ottimali, i rugosimetri svolgono un ruolo fondamentale nella qualità del prodotto e nella sicurezza dell'utente.
Mikrosize : il tuo partner di fiducia nella misurazione di precisione
Mentre i tester di rugosità superficiale definiscono un asse critico del controllo qualità, la durezza del materiale ne costituisce un altro. È qui che Mikrosize eccelle. In qualità di marchio leader sotto l'egida degli strumenti di prova di misurazione, Mikrosize si impegna a fornire tester di durezza robusti, accurati e facili da usare che completano perfettamente l'analisi della superficie. In molti flussi di lavoro di produzione, un componente deve innanzitutto soddisfare uno specifico requisito di durezza prima che la sua finitura superficiale finale venga lavorata e verificata. Un tester di durezza Mikrosize fornisce quel punto dati essenziale, garantendo che il materiale abbia la resistenza e la durata di base necessarie per la sua applicazione.
Comprendere la sinergia tra durezza del materiale e ruvidità superficiale è fondamentale per una gestione della qualità completa. Una parte con una finitura superficiale ideale ma con una durezza insufficiente si romperà comunque sotto carico, proprio come una parte dura con una finitura superficiale scadente soffrirà di un attrito eccessivo. Offrendo soluzioni affidabili per prove di durezza, Mikrosize e Measurement Testing Instrument si posizionano come fornitore olistico per le vostre esigenze metrologiche, supportando un approccio a spettro completo alla garanzia della qualità.
Scegliere lo strumento giusto per le tue esigenze

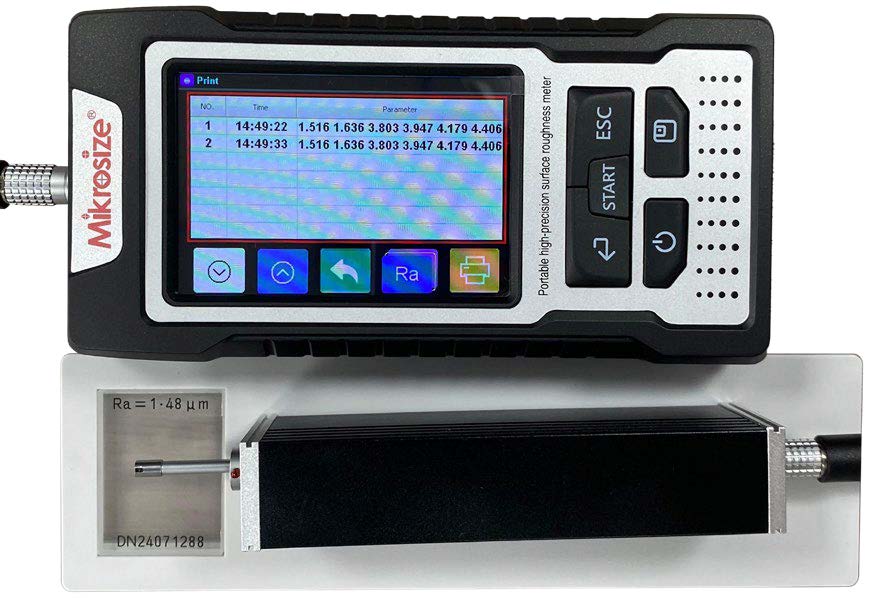

La scelta tra un rugosimetro a contatto e uno senza contatto o la determinazione del durometro corretto dalla gamma Mikrosize dipende da diversi fattori. Considerare il materiale (durezza, fragilità), i parametri richiesti (Ra, Rz, ecc.), l'ambiente di produzione (laboratorio o officina) e la precisione necessaria. Per gli impianti di produzione ad alto volume, i rugosimetri portatili sono ideali per controlli rapidi, mentre i sistemi da laboratorio offrono la massima precisione per la ricerca e sviluppo. Allo stesso modo, Mikrosize offre una varietà di durometri, inclusi i modelli Rockwell, Vickers e Brinell, per adattarsi a diversi tipi di materiali e standard di prova.
In conclusione, il rugosimetro superficiale è una pietra miliare del moderno controllo di qualità della produzione . La sua capacità di tradurre le caratteristiche superficiali microscopiche in dati utilizzabili è indispensabile per produrre prodotti affidabili e ad alte prestazioni. Per i professionisti del settore che cercano di costruire un ecosistema di controllo qualità completo e affidabile, la collaborazione con un fornitore esperto come Measurement Testing Instrument e l'utilizzo di marchi affidabili come Mikrosize per i test di durezza garantisce che ogni aspetto della proprietà del materiale, dall'integrità della superficie alla resistenza del nucleo, sia verificato secondo gli standard più elevati.
